Устройство для нанесения первичного герметика на дистанционную рамку стеклопакета

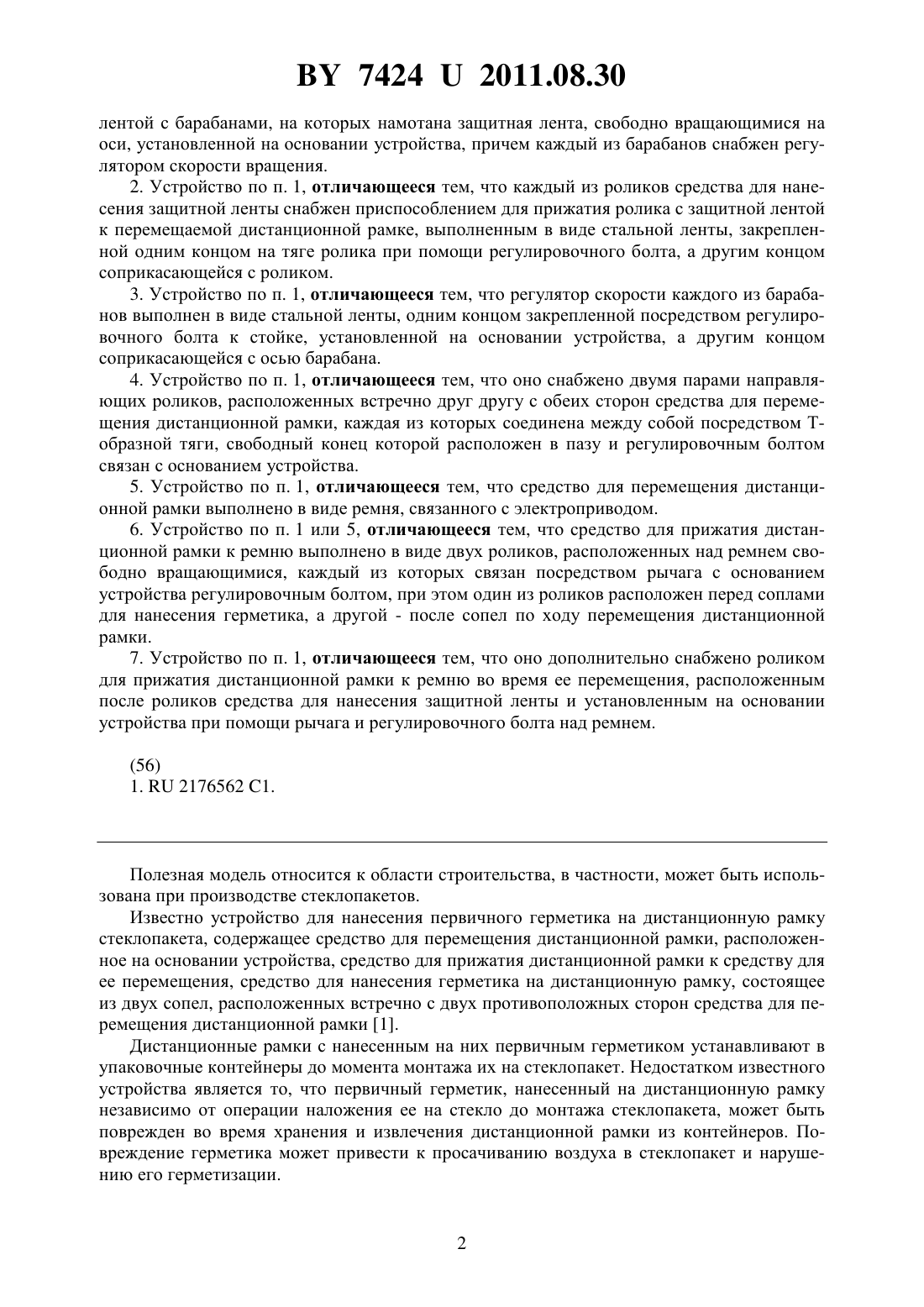

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ПЕРВИЧНОГО ГЕРМЕТИКА НА ДИСТАНЦИОННУЮ РАМКУ СТЕКЛОПАКЕТА(71) Заявитель Жуковский Андрей Витальевич(72) Автор Жуковский Андрей Витальевич(73) Патентообладатель Жуковский Андрей Витальевич(57) 1. Устройство для нанесения первичного герметика на дистанционную рамку стеклопакета, содержащее расположенные на основании устройства средство для перемещения дистанционной рамки, средство для прижатия дистанционной рамки к средству для ее перемещения, средство для нанесения герметика, состоящее из двух сопел, расположенных встречно с двух противоположных сторон средства для перемещения рамки, отличающееся тем, что устройство снабжено средством для нанесения защитной ленты на герметик,нанесенный с двух сторон дистанционной рамки, выполненным в виде двух роликов, свободно вращающихся на осях и закрепленных посредством тяги и регулировочных болтов на основании устройства встречно с двух противоположных сторон средства для перемещения дистанционной рамки, при этом ролики посредством защитной ленты связаны с промежуточными роликами свободно вращающимися и установленными на основании устройства посредством регулировочных болтов, которые связаны защитной 74242011.08.30 лентой с барабанами, на которых намотана защитная лента, свободно вращающимися на оси, установленной на основании устройства, причем каждый из барабанов снабжен регулятором скорости вращения. 2. Устройство по п. 1, отличающееся тем, что каждый из роликов средства для нанесения защитной ленты снабжен приспособлением для прижатия ролика с защитной лентой к перемещаемой дистанционной рамке, выполненным в виде стальной ленты, закрепленной одним концом на тяге ролика при помощи регулировочного болта, а другим концом соприкасающейся с роликом. 3. Устройство по п. 1, отличающееся тем, что регулятор скорости каждого из барабанов выполнен в виде стальной ленты, одним концом закрепленной посредством регулировочного болта к стойке, установленной на основании устройства, а другим концом соприкасающейся с осью барабана. 4. Устройство по п. 1, отличающееся тем, что оно снабжено двумя парами направляющих роликов, расположенных встречно друг другу с обеих сторон средства для перемещения дистанционной рамки, каждая из которых соединена между собой посредством Тобразной тяги, свободный конец которой расположен в пазу и регулировочным болтом связан с основанием устройства. 5. Устройство по п. 1, отличающееся тем, что средство для перемещения дистанционной рамки выполнено в виде ремня, связанного с электроприводом. 6. Устройство по п. 1 или 5, отличающееся тем, что средство для прижатия дистанционной рамки к ремню выполнено в виде двух роликов, расположенных над ремнем свободно вращающимися, каждый из которых связан посредством рычага с основанием устройства регулировочным болтом, при этом один из роликов расположен перед соплами для нанесения герметика, а другой - после сопел по ходу перемещения дистанционной рамки. 7. Устройство по п. 1, отличающееся тем, что оно дополнительно снабжено роликом для прижатия дистанционной рамки к ремню во время ее перемещения, расположенным после роликов средства для нанесения защитной ленты и установленным на основании устройства при помощи рычага и регулировочного болта над ремнем. Полезная модель относится к области строительства, в частности, может быть использована при производстве стеклопакетов. Известно устройство для нанесения первичного герметика на дистанционную рамку стеклопакета, содержащее средство для перемещения дистанционной рамки, расположенное на основании устройства, средство для прижатия дистанционной рамки к средству для ее перемещения, средство для нанесения герметика на дистанционную рамку, состоящее из двух сопел, расположенных встречно с двух противоположных сторон средства для перемещения дистанционной рамки 1. Дистанционные рамки с нанесенным на них первичным герметиком устанавливают в упаковочные контейнеры до момента монтажа их на стеклопакет. Недостатком известного устройства является то, что первичный герметик, нанесенный на дистанционную рамку независимо от операции наложения ее на стекло до монтажа стеклопакета, может быть поврежден во время хранения и извлечения дистанционной рамки из контейнеров. Повреждение герметика может привести к просачиванию воздуха в стеклопакет и нарушению его герметизации. 74242011.08.30 Задачей полезной модели является сохранение целостности первичного герметика,нанесенного на дистанционную рамку, и повышение герметизации стеклопакета. Задача решается за счет того, что устройство для нанесения первичного герметика на дистанционную рамку стеклопакета, содержащее установленные на основании устройства средство для перемещения дистанционной рамки, средство для прижатия дистанционной рамки к средству для ее перемещения, средство для нанесения герметика, состоящее из двух сопел, расположенных встречно с двух противоположных сторон средства для перемещения дистанционной рамки, снабжено средством для нанесения защитной ленты на герметик, нанесенный с двух сторон дистанционной рамки, выполненным в виде двух роликов, свободно вращающихся на осях и закрепленных посредством тяг и регулировочных болтов на основании устройства встречно с двух противоположных сторон средства для перемещения дистанционной рамки, при этом рамки посредством защитной ленты связаны с промежуточными роликами, свободно вращающимися и установленными на основании устройства посредством регулировочных болтов, при этом каждый из роликов посредством защитной ленты связан с барабаном, свободно вращающимся на оси, на котором намотана защитная лента, при этом ось барабана снабжена регулятором скорости его вращения, выполненным в виде стальной ленты, одним концом закрепленной посредством регулировочного болта к стойке, установленной на основании устройства, а другим соприкасающейся с осью барабана. Каждый из роликов средства для нанесения защитной ленты снабжен приспособлением для прижатия ролика с защитной лентой к перемещаемой дистанционной рамке, выполненным в виде стальной ленты, закрепленной одним концом на тяге ролика при помощи регулирующего болта, а другим соприкасающейся с роликом. Предлагаемая конструкция обеспечивает защиту первичного герметика, нанесенного на дистанционную рамку стеклопакета, от его повреждений при хранении и транспортировке дистанционной рамки, что в дальнейшем обеспечивает герметизацию стеклопакета. Устройство снабжено двумя парами направляющих роликов, расположенных встречно друг другу с обеих сторон средства для перемещения дистанционной рамки, каждая из которых соединена между собой посредством Т-образной тяги, свободный конец которой расположен в пазу и снабжен регулировочным болтом, установленным на основании устройства. Предложенная конструкция обеспечивает направление перемещения дистанционной рамки, что обеспечивает качественное нанесение герметика. Средство для перемещения дистанционной рамки выполнено в виде ремня, связанного с электроприводом. Это упрощает конструкцию устройства. Средство для прижатия дистанционной рамки к ремню выполнено в виде трех роликов, расположенных над ремнем,свободно вращающихся, каждый из которых связан посредством рычага с основанием регулировочным болтом, при этом один из роликов расположен перед соплами для нанесения герметика на дистанционную рамку, другой - после сопел, а третий - после двух прижимных роликов средства для нанесения защитной ленты по ходу перемещения дистанционной рамки. Такая конструкция обеспечивает надежное перемещение дистанционной рамки и качество нанесения на нее герметика. На фиг. 1 изображено устройство для нанесения первичного герметика на дистанционную рамку стеклопакета, вид сверху фиг. 2 - то же, вид спереди. Устройство для нанесения первичного герметика на дистанционную рамку стеклопакета содержит расположенные на основании 1 устройство для перемещения дистанционной рамки 2, выполненное в виде ремня 3, связанного с электроприводом (не показан),средства для прижатия дистанционной рамки 2 к ремню 3, установленные над ним, выполненные в виде трех роликов 4, 5, 6, средство для нанесения герметика на дистанционную рамку 2, состоящее из двух сопел 7, 8, расположенных встречно с двух 3 74242011.08.30 противоположных сторон ремня 3. Устройство снабжено средством для нанесения защитной ленты 9 на герметик, нанесенный с двух сторон дистанционной рамки, выполненным в виде двух роликов 10, 11, свободно вращающихся на осях 12, 13 (соответственно) и закрепленных посредством тяг 14, 15 на основании 1 встречно с двух противоположных сторон ремня 3. Ролики 10, 11 посредством защитной ленты 9 связаны с промежуточными роликами 16, 17 соответственно, свободно вращающимися на осях, которые установлены на основании 1 посредством регулировочных болтов. Ролики 16, 17 посредством защитной ленты 9 связаны с барабанами 18, 19 соответственно, свободно вращающимися на осях 20, 21 соответственно, которые посредством тяг 22, 23 соответственно связаны с основанием 1. На барабанах 18, 19 намотана защитная лента 9. Ролики 10, 11 снабжены приспособлением для прижатия их с защитной лентой 9 на герметик дистанционной рамки 2,выполненным в виде стальных лент 24, 25 соответственно, закрепленных однимконцом на тягах 14, 15 при помощи регулировочных болтов 26, 27, а другим концом соприкасающихся с роликами 10, 11. Барабаны 18, 19 снабжены регуляторами скорости вращения,выполненными в виде стальных лент 28, 29 соответственно, которые одним концом посредством регулировочных болтов 30, 31 закреплены к стойкам 32, 33, установленным на основании 1, а другим концом соприкасаются с осями 20, 21. Ролики 4, 5, 6 установлены над ремнем 3 свободно вращающимися и посредством рычагов 34, 35, 36 болтами 37,38, 39 связаны с основанием 1, при этом ролик 4 расположен по ходу перемещения дистанционной рамки 2 перед соплами 7, 8, ролик 5 расположен после сопел 7, 8, а ролик 6 расположен после роликов 10, 11. Устройство снабжено двумя парами направляющих роликов 40, 41, расположенными встречно друг другу с обеих сторон ремня 3, каждая из которых соединена между собой Т-образной тягой 42, 43 соответственно, свободные концы которых установлены в пазах 44, 45 и регулировочными болтами 46, 47 связаны с основанием 1. Дистанционная рамка 2 устанавливается на ремень 3, который приводится от электропривода (не показан), далее рамка ремнем 3 подается в направляющие ролики 40, 41, расстояние между которыми отрегулировано посредством болтов 46, 47 и тяг 42, 43. Ролики 40, 41 удерживают дистанционную рамку 2, которая ремнем 3 перемещается,прижимается сверху к нему роликом 4, отрегулированным заранее на размер рамки 2 болтами 37 и рычагом 34, и рамка 2 проходит через сопла 7, 8, которыми подается первичный герметик на обе ее боковые стороны. При дальнейшем перемещении рамка 2 для обеспечения устойчивости еще прижимается сверху роликом 5, отрегулированным на размер рамки 2 болтом 38 и рычагом 35, и уже с нанесенным герметиком перемещается через ролики 10, 11, на которые предварительно вручную закреплена защитная лента 9 из барабанов 18, 19 через ролики 16, 17, и по мере дальнейшего перемещения рамки 2 защитная лента 9 роликами 10, 11 самопроизвольно наносится на герметик. При этом скорость вращения барабанов 18, 19 заранее отрегулирована регулировочными болтами 30, 31 и стальными лентами 28, 29, а натяжение ленты 9 отрегулировано роликами 16, 17, а расстояние между роликами 10, 11, обеспечивающее прижатие защитной ленты 9 к герметику, заранее отрегулировано регулировочными болтами 26, 27 и стальными лентами 24, 25. Далее дистанционная рамка 2 также прижимается к ремню 3 посредством ролика 6, который также отрегулирован на размер рамки 2 посредством болта 39 и рычага 36, которые удерживают рамку 2 в нужном направлении, обеспечивая при этом качество нанесения герметика на рамку 2 и защитной ленты 9 на герметик. После всего рамку 2 с нанесенным герметиком и нанесенной на герметик защитной лентой 9 снимают и укладывают в контейнер для транспортировки по востребованию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
