Приспособление для наващивания искусственной вощины на рамку

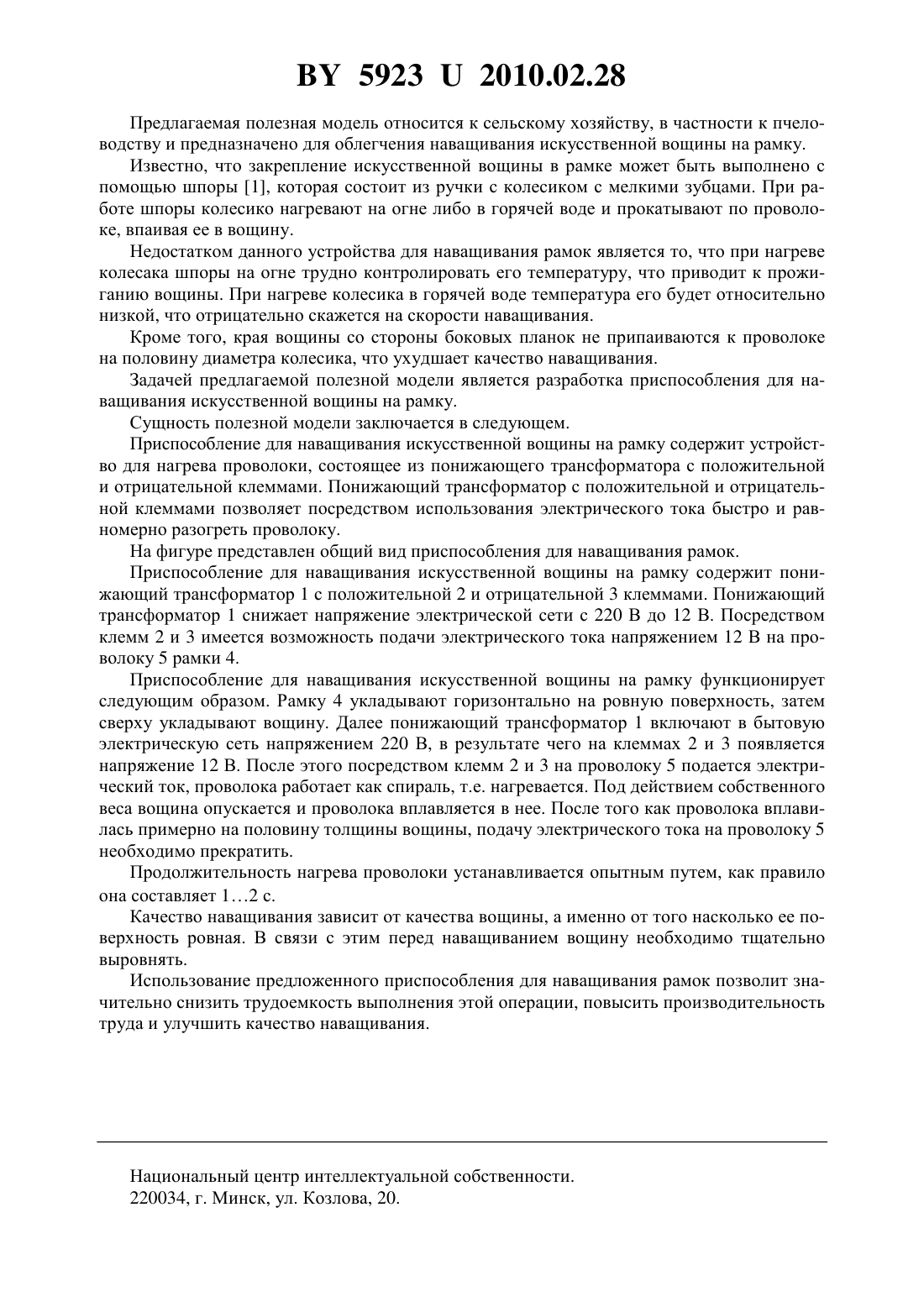

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИСПОСОБЛЕНИЕ ДЛЯ НАВАЩИВАНИЯ ИСКУССТВЕННОЙ ВОЩИНЫ НА РАМКУ(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Гришанова Ольга Вячеславовна Дегтяревич Иосиф Иосифович Пестис Мария Вацлавовна(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) Приспособление для наващивания искусственной вощины на рамку, содержащее устройство для нагрева проволоки, отличающееся тем, что оно состоит из понижающего трансформатора с положительной и отрицательной клеммами с возможностью нагрева проволоки рамки электрическим током. 59232010.02.28 Предлагаемая полезная модель относится к сельскому хозяйству, в частности к пчеловодству и предназначено для облегчения наващивания искусственной вощины на рамку. Известно, что закрепление искусственной вощины в рамке может быть выполнено с помощью шпоры 1, которая состоит из ручки с колесиком с мелкими зубцами. При работе шпоры колесико нагревают на огне либо в горячей воде и прокатывают по проволоке, впаивая ее в вощину. Недостатком данного устройства для наващивания рамок является то, что при нагреве колесака шпоры на огне трудно контролировать его температуру, что приводит к прожиганию вощины. При нагреве колесика в горячей воде температура его будет относительно низкой, что отрицательно скажется на скорости наващивания. Кроме того, края вощины со стороны боковых планок не припаиваются к проволоке на половину диаметра колесика, что ухудшает качество наващивания. Задачей предлагаемой полезной модели является разработка приспособления для наващивания искусственной вощины на рамку. Сущность полезной модели заключается в следующем. Приспособление для наващивания искусственной вощины на рамку содержит устройство для нагрева проволоки, состоящее из понижающего трансформатора с положительной и отрицательной клеммами. Понижающий трансформатор с положительной и отрицательной клеммами позволяет посредством использования электрического тока быстро и равномерно разогреть проволоку. На фигуре представлен общий вид приспособления для наващивания рамок. Приспособление для наващивания искусственной вощины на рамку содержит понижающий трансформатор 1 с положительной 2 и отрицательной 3 клеммами. Понижающий трансформатор 1 снижает напряжение электрической сети с 220 В до 12 В. Посредством клемм 2 и 3 имеется возможность подачи электрического тока напряжением 12 В на проволоку 5 рамки 4. Приспособление для наващивания искусственной вощины на рамку функционирует следующим образом. Рамку 4 укладывают горизонтально на ровную поверхность, затем сверху укладывают вощину. Далее понижающий трансформатор 1 включают в бытовую электрическую сеть напряжением 220 В, в результате чего на клеммах 2 и 3 появляется напряжение 12 В. После этого посредством клемм 2 и 3 на проволоку 5 подается электрический ток, проволока работает как спираль, т.е. нагревается. Под действием собственного веса вощина опускается и проволока вплавляется в нее. После того как проволока вплавилась примерно на половину толщины вощины, подачу электрического тока на проволоку 5 необходимо прекратить. Продолжительность нагрева проволоки устанавливается опытным путем, как правило она составляет 12 с. Качество наващивания зависит от качества вощины, а именно от того насколько ее поверхность ровная. В связи с этим перед наващиванием вощину необходимо тщательно выровнять. Использование предложенного приспособления для наващивания рамок позволит значительно снизить трудоемкость выполнения этой операции, повысить производительность труда и улучшить качество наващивания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
