Кресло с откидным сиденьем

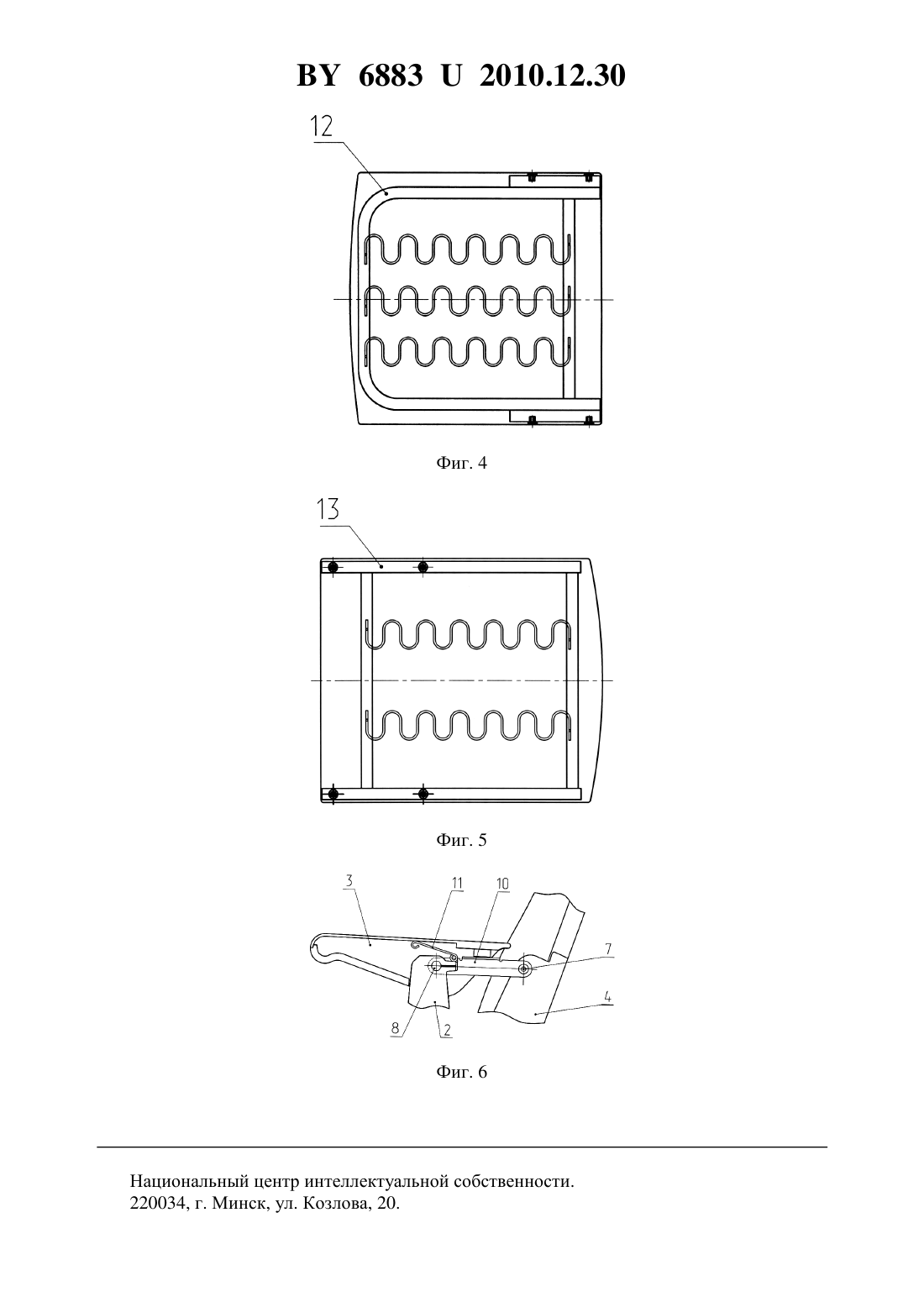

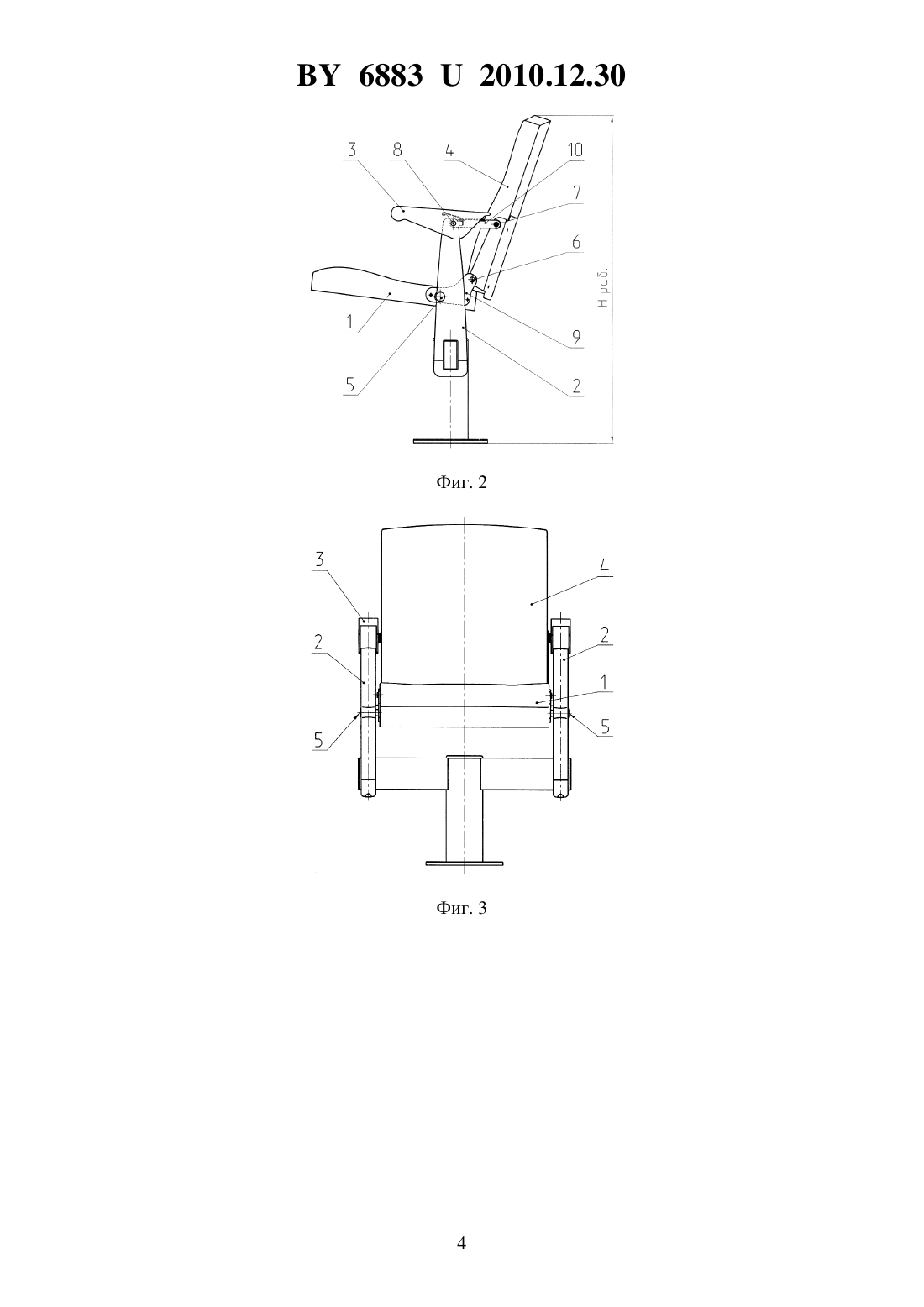

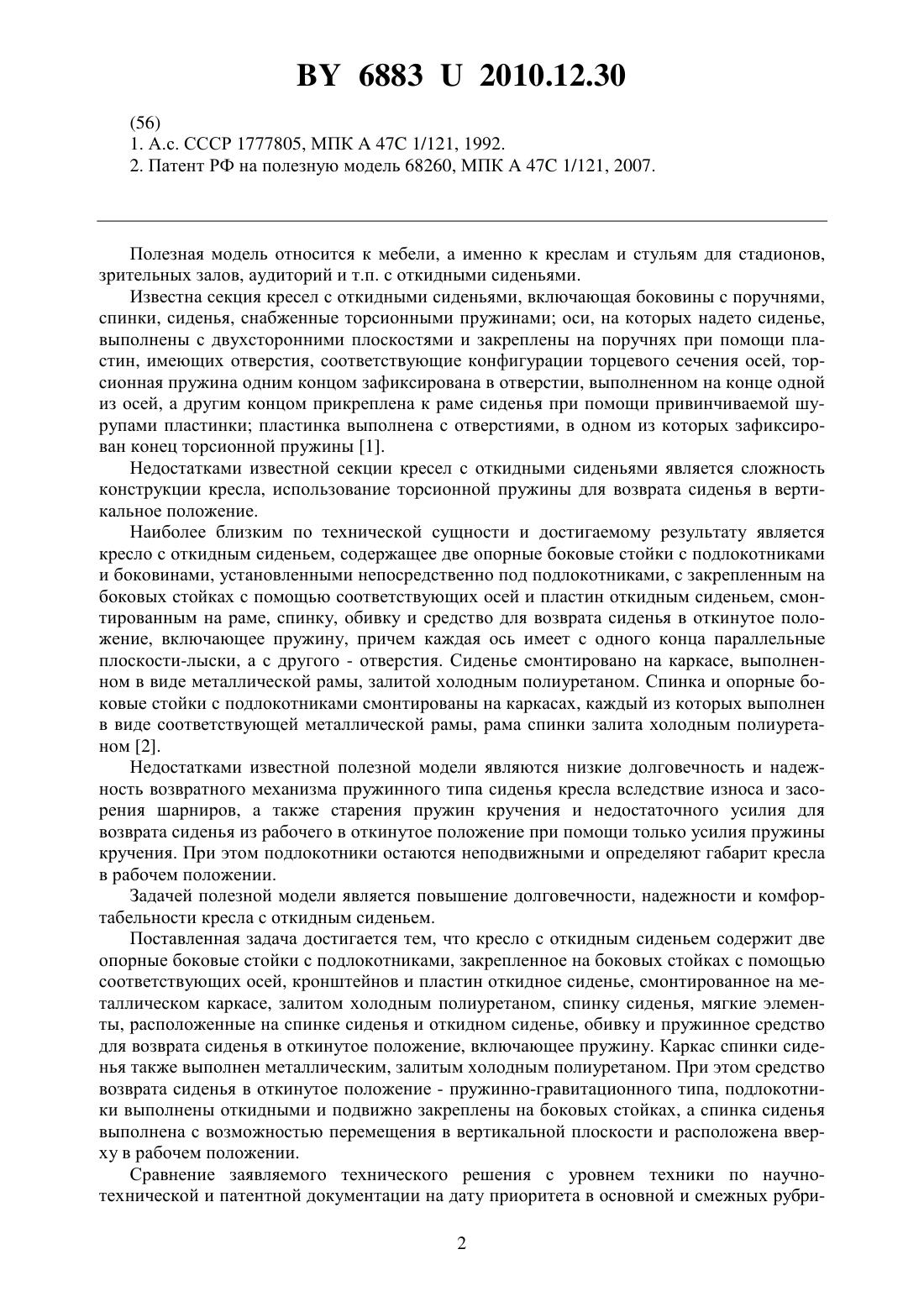

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Минский автомобильный завод(72) Авторы Рябцев Олег Егорович Глускер Андрей Геннадьевич Сычев Геннадий Дмитриевич Саковец Олег Николаевич Смоляк Владимир Константинович(73) Патентообладатель Открытое акционерное общество Минский автомобильный завод(57) Кресло с откидным сиденьем, содержащее две опорные боковые стойки с подлокотниками, с закрепленным на боковых стойках с помощью соответствующих осей, кронштейнов и пластин откидным сиденьем, смонтированным на металлическом каркасе,залитом холодным полиуретаном, спинку сиденья, мягкие элементы, расположенные на спинке и откидном сиденье, обивку и пружинное средство для возврата сиденья в откинутое положение, каркас спинки сиденья также выполнен металлическим, залитым холодным полиуретаном, отличающееся тем, что средство возврата сиденья в откинутое положение - пружинно-гравитационного типа, подлокотники выполнены откидными и подвижно закреплены на боковых стойках, а спинка выполнена с возможностью перемещения в вертикальной плоскости и расположена вверху в рабочем положении.(56) 1. А.с. СССР 1777805, МПК 47 1/121, 1992. 2. Патент РФ на полезную модель 68260, МПК 47 1/121, 2007. Полезная модель относится к мебели, а именно к креслам и стульям для стадионов,зрительных залов, аудиторий и т.п. с откидными сиденьями. Известна секция кресел с откидными сиденьями, включающая боковины с поручнями,спинки, сиденья, снабженные торсионными пружинами оси, на которых надето сиденье,выполнены с двухсторонними плоскостями и закреплены на поручнях при помощи пластин, имеющих отверстия, соответствующие конфигурации торцевого сечения осей, торсионная пружина одним концом зафиксирована в отверстии, выполненном на конце одной из осей, а другим концом прикреплена к раме сиденья при помощи привинчиваемой шурупами пластинки пластинка выполнена с отверстиями, в одном из которых зафиксирован конец торсионной пружины 1. Недостатками известной секции кресел с откидными сиденьями является сложность конструкции кресла, использование торсионной пружины для возврата сиденья в вертикальное положение. Наиболее близким по технической сущности и достигаемому результату является кресло с откидным сиденьем, содержащее две опорные боковые стойки с подлокотниками и боковинами, установленными непосредственно под подлокотниками, с закрепленным на боковых стойках с помощью соответствующих осей и пластин откидным сиденьем, смонтированным на раме, спинку, обивку и средство для возврата сиденья в откинутое положение, включающее пружину, причем каждая ось имеет с одного конца параллельные плоскости-лыски, а с другого - отверстия. Сиденье смонтировано на каркасе, выполненном в виде металлической рамы, залитой холодным полиуретаном. Спинка и опорные боковые стойки с подлокотниками смонтированы на каркасах, каждый из которых выполнен в виде соответствующей металлической рамы, рама спинки залита холодным полиуретаном 2. Недостатками известной полезной модели являются низкие долговечность и надежность возвратного механизма пружинного типа сиденья кресла вследствие износа и засорения шарниров, а также старения пружин кручения и недостаточного усилия для возврата сиденья из рабочего в откинутое положение при помощи только усилия пружины кручения. При этом подлокотники остаются неподвижными и определяют габарит кресла в рабочем положении. Задачей полезной модели является повышение долговечности, надежности и комфортабельности кресла с откидным сиденьем. Поставленная задача достигается тем, что кресло с откидным сиденьем содержит две опорные боковые стойки с подлокотниками, закрепленное на боковых стойках с помощью соответствующих осей, кронштейнов и пластин откидное сиденье, смонтированное на металлическом каркасе, залитом холодным полиуретаном, спинку сиденья, мягкие элементы, расположенные на спинке сиденья и откидном сиденье, обивку и пружинное средство для возврата сиденья в откинутое положение, включающее пружину. Каркас спинки сиденья также выполнен металлическим, залитым холодным полиуретаном. При этом средство возврата сиденья в откинутое положение - пружинно-гравитационного типа, подлокотники выполнены откидными и подвижно закреплены на боковых стойках, а спинка сиденья выполнена с возможностью перемещения в вертикальной плоскости и расположена вверху в рабочем положении. Сравнение заявляемого технического решения с уровнем техники по научнотехнической и патентной документации на дату приоритета в основной и смежных рубри 2 68832010.12.30 ках показывает, что совокупность существенных признаков заявляемого технического решения не известна, следовательно, соответствует условию патентоспособности новизна. Предложенное техническое решение применимо, так как может быть изготовлено промышленным способом, работоспособно, осуществимо и воспроизводимо, следовательно, соответствует условию патентоспособности промышленная применимость. Сущность полезной модели поясняется чертежами, где фиг. 1 - вид сбоку кресла с откидным сиденьем в откинутом положении фиг. 2 - вид сбоку кресла с откидным сиденьем в рабочем положении фиг. 3 - вид спереди кресла с откидным сиденьем в рабочем положении фиг. 4 - вид сиденья кресла с откидным сиденьем фиг. 5 - вид спинки кресла с откидным сиденьем фиг. 6 - вид подлокотника кресла с откидным сиденьем в рабочем положении. Кресло с откидным сиденьем 1 содержит две опорные боковые стойки 2 с подлокотниками 3 (фиг. 1, 2, 3). На боковых стойках 2 закреплены откидное сиденье 1, спинка 4 сиденья, подлокотники 3 с помощью осей 5, 6, 7, 8, кронштейнов 9 и пластин 10 (фиг. 2). С внутренней стороны подлокотников 3 установлено пружинное средство 11 для возврата в откинутое положение (фиг. 6). Откидное сиденье 1 смонтировано на металлическом каркасе 12, залитом холодным полиуретаном (фиг. 4). Спинка 4 сиденья также смонтирована на каркасе. Каркас 13 спинки 4 сиденья выполнен металлическим, залитым холодным полиуретаном (фиг. 5). Подлокотники 3 выполнены откидными и подвижно закреплены на боковых стойках 2 (фиг. 1, 2, 6). Спинка 4 выполнена с возможностью перемещения в вертикальной плоскости и расположена вверху в рабочем положении, являясь гравитационной составляющей средства возврата сиденья в откинутое положение (фиг. 1, 2). В откинутом положении спинка 4 сиденья перемещается вниз и уменьшает высоту кресла. Кресло с откидным сиденьем работает следующим образом. В откинутое положение кресло приводится средствами возврата после снятия воздействия на откидное сиденье 1. Пружины 11 воздействуют через пластины 10 и оси 7 на спинку 4 сиденья, способствуют ее перемещению вниз. Под действием усилия пружин 11 и гравитационной составляющей веса спинки 4 сиденья происходит поворот откидного сиденья 1 в опорных боковых стойках 2. Наличие в средстве возврата сиденья гравитационной составляющей спинки способствует уменьшению размера и усилия возвратных пружин 11 и позволяет избежать шумовых эффектов при откидывании сидений. Для приведения кресла в рабочее положение необходимо воздействовать на откидное сиденье вниз. При этом откидное сиденье 1 с закрепленными неподвижно кронштейнами 9 с осями 5 поворачивается в опорных боковых стойках 2. Шарнирно соединенная с сиденьем 1 спинка 4 сиденья перемещается вверх. Под действием пластин 10, закрепленных шарнирно на боковых стойках 2, поворачиваясь, подлокотники 3 устанавливаются в рабочее положение, закручивая пружины 11. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
