Кресло стоматологическое

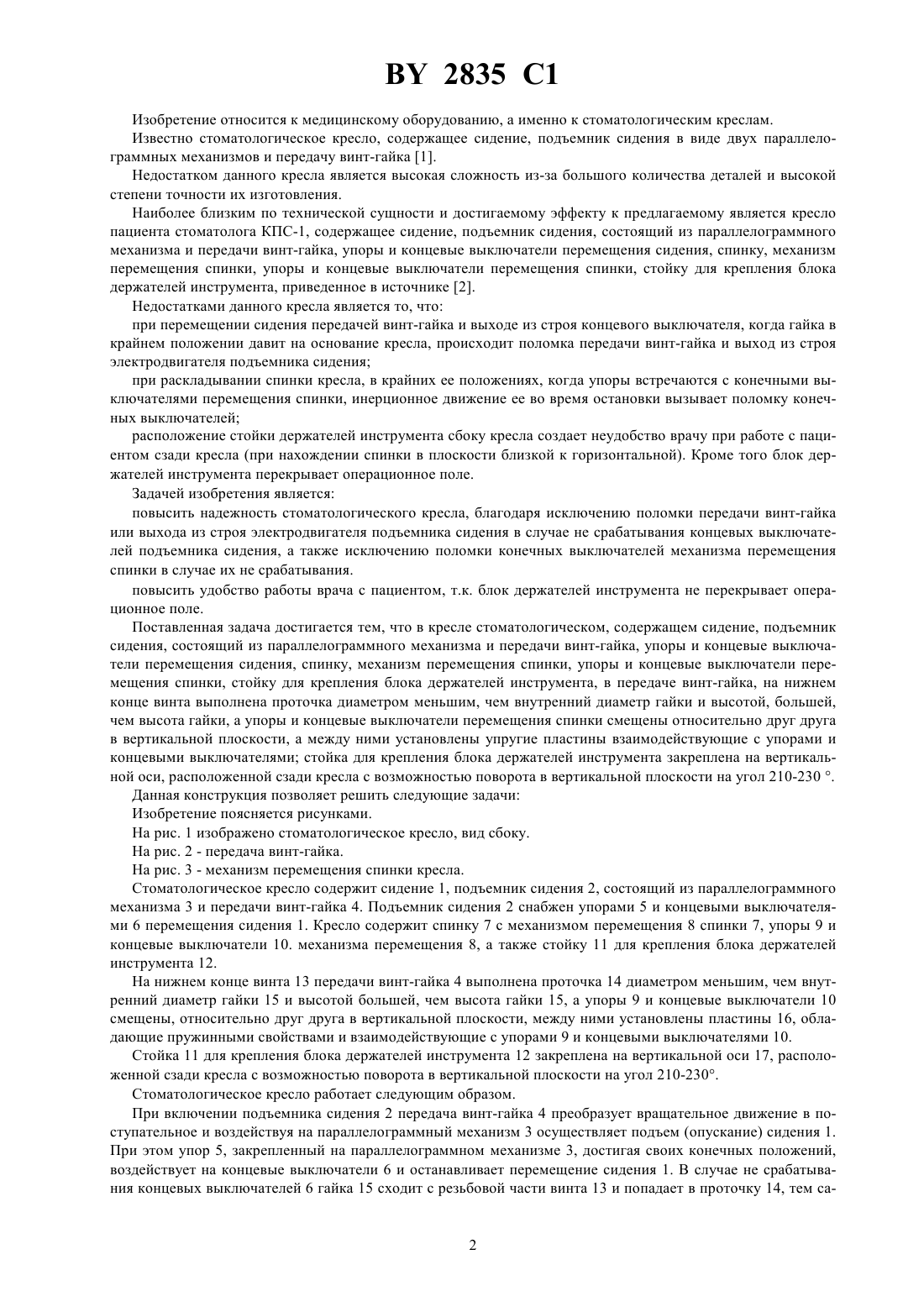

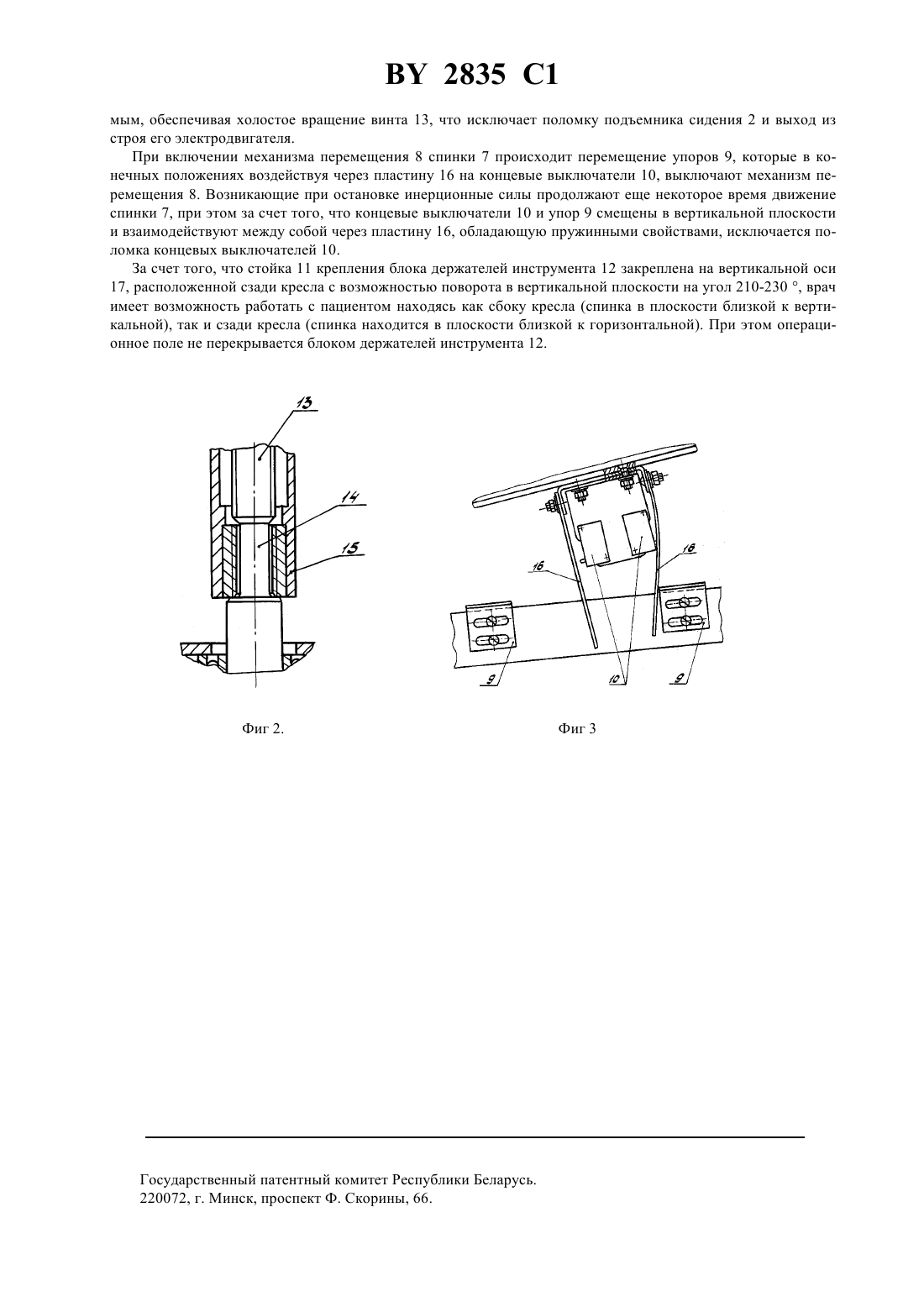

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Головное специализированное конструкторское бюро по комплексу кормоуборочных машин(73) Патентообладатель Головное специализированное конструкторское бюро по комплексу кормоуборочных машин(57) 1. Кресло стоматологическое, содержащее сидение, подъемник сидения, состоящий из паралеллограммного механизма и передачи винт-гайка, упоры и концевые выключатели перемещения сидения, спинку, механизм перемещения спинки, упоры и концевые выключатели перемещения спинки, стойку для крепления блока держателей инструмента, отличающееся тем, что в передаче винт-гайка, на нижнем конце винта выполнена проточка диаметром меньшим, чем внутренний диаметр гайки и высотой, большей, чем высота гайки, а упоры и концевые выключатели перемещения спинки смещены относительно друг друга в вертикальной плоскости, а между ними установлены пластины, взаимодействующие с упорами и концевыми выключателями. 2. Стоматологическое кресло по п. 1, отличающееся тем, что стойка для крепления блока держателей инструмента закреплена на вертикальной оси, расположенной сзади кресла с возможностью поворота в вертикальной плоскости на угол 210 - 230.(56) 1. Патент США 3840460, МПК А 61 15/00. 2. Кресло пациента стоматолога КПС-1//Руководство по эксплуатации//, Гомель, ГСКБ по комплексу кормоуборочных машин, 1995. - С. 6. 2835 1 Изобретение относится к медицинскому оборудованию, а именно к стоматологическим креслам. Известно стоматологическое кресло, содержащее сидение, подъемник сидения в виде двух параллелограммных механизмов и передачу винт-гайка 1. Недостатком данного кресла является высокая сложность из-за большого количества деталей и высокой степени точности их изготовления. Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому является кресло пациента стоматолога КПС-1, содержащее сидение, подъемник сидения, состоящий из параллелограммного механизма и передачи винт-гайка, упоры и концевые выключатели перемещения сидения, спинку, механизм перемещения спинки, упоры и концевые выключатели перемещения спинки, стойку для крепления блока держателей инструмента, приведенное в источнике 2. Недостатками данного кресла является то, что при перемещении сидения передачей винт-гайка и выходе из строя концевого выключателя, когда гайка в крайнем положении давит на основание кресла, происходит поломка передачи винт-гайка и выход из строя электродвигателя подъемника сидения при раскладывании спинки кресла, в крайних ее положениях, когда упоры встречаются с конечными выключателями перемещения спинки, инерционное движение ее во время остановки вызывает поломку конечных выключателей расположение стойки держателей инструмента сбоку кресла создает неудобство врачу при работе с пациентом сзади кресла (при нахождении спинки в плоскости близкой к горизонтальной). Кроме того блок держателей инструмента перекрывает операционное поле. Задачей изобретения является повысить надежность стоматологического кресла, благодаря исключению поломки передачи винт-гайка или выхода из строя электродвигателя подъемника сидения в случае не срабатывания концевых выключателей подъемника сидения, а также исключению поломки конечных выключателей механизма перемещения спинки в случае их не срабатывания. повысить удобство работы врача с пациентом, т.к. блок держателей инструмента не перекрывает операционное поле. Поставленная задача достигается тем, что в кресле стоматологическом, содержащем сидение, подъемник сидения, состоящий из параллелограммного механизма и передачи винт-гайка, упоры и концевые выключатели перемещения сидения, спинку, механизм перемещения спинки, упоры и концевые выключатели перемещения спинки, стойку для крепления блока держателей инструмента, в передаче винт-гайка, на нижнем конце винта выполнена проточка диаметром меньшим, чем внутренний диаметр гайки и высотой, большей,чем высота гайки, а упоры и концевые выключатели перемещения спинки смещены относительно друг друга в вертикальной плоскости, а между ними установлены упругие пластины взаимодействующие с упорами и концевыми выключателями стойка для крепления блока держателей инструмента закреплена на вертикальной оси, расположенной сзади кресла с возможностью поворота в вертикальной плоскости на угол 210-230 . Данная конструкция позволяет решить следующие задачи Изобретение поясняется рисунками. На рис. 1 изображено стоматологическое кресло, вид сбоку. На рис. 2 - передача винт-гайка. На рис. 3 - механизм перемещения спинки кресла. Стоматологическое кресло содержит сидение 1, подъемник сидения 2, состоящий из параллелограммного механизма 3 и передачи винт-гайка 4. Подъемник сидения 2 снабжен упорами 5 и концевыми выключателями 6 перемещения сидения 1. Кресло содержит спинку 7 с механизмом перемещения 8 спинки 7, упоры 9 и концевые выключатели 10. механизма перемещения 8, а также стойку 11 для крепления блока держателей инструмента 12. На нижнем конце винта 13 передачи винт-гайка 4 выполнена проточка 14 диаметром меньшим, чем внутренний диаметр гайки 15 и высотой большей, чем высота гайки 15, а упоры 9 и концевые выключатели 10 смещены, относительно друг друга в вертикальной плоскости, между ними установлены пластины 16, обладающие пружинными свойствами и взаимодействующие с упорами 9 и концевыми выключателями 10. Стойка 11 для крепления блока держателей инструмента 12 закреплена на вертикальной оси 17, расположенной сзади кресла с возможностью поворота в вертикальной плоскости на угол 210-230. Стоматологическое кресло работает следующим образом. При включении подъемника сидения 2 передача винт-гайка 4 преобразует вращательное движение в поступательное и воздействуя на параллелограммный механизм 3 осуществляет подъем (опускание) сидения 1. При этом упор 5, закрепленный на параллелограммном механизме 3, достигая своих конечных положений,воздействует на концевые выключатели 6 и останавливает перемещение сидения 1. В случае не срабатывания концевых выключателей 6 гайка 15 сходит с резьбовой части винта 13 и попадает в проточку 14, тем са 2 2835 1 мым, обеспечивая холостое вращение винта 13, что исключает поломку подъемника сидения 2 и выход из строя его электродвигателя. При включении механизма перемещения 8 спинки 7 происходит перемещение упоров 9, которые в конечных положениях воздействуя через пластину 16 на концевые выключатели 10, выключают механизм перемещения 8. Возникающие при остановке инерционные силы продолжают еще некоторое время движение спинки 7, при этом за счет того, что концевые выключатели 10 и упор 9 смещены в вертикальной плоскости и взаимодействуют между собой через пластину 16, обладающую пружинными свойствами, исключается поломка концевых выключателей 10. За счет того, что стойка 11 крепления блока держателей инструмента 12 закреплена на вертикальной оси 17, расположенной сзади кресла с возможностью поворота в вертикальной плоскости на угол 210-230 , врач имеет возможность работать с пациентом находясь как сбоку кресла (спинка в плоскости близкой к вертикальной), так и сзади кресла (спинка находится в плоскости близкой к горизонтальной). При этом операционное поле не перекрывается блоком держателей инструмента 12. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 3
