Кресло с откидным сиденьем

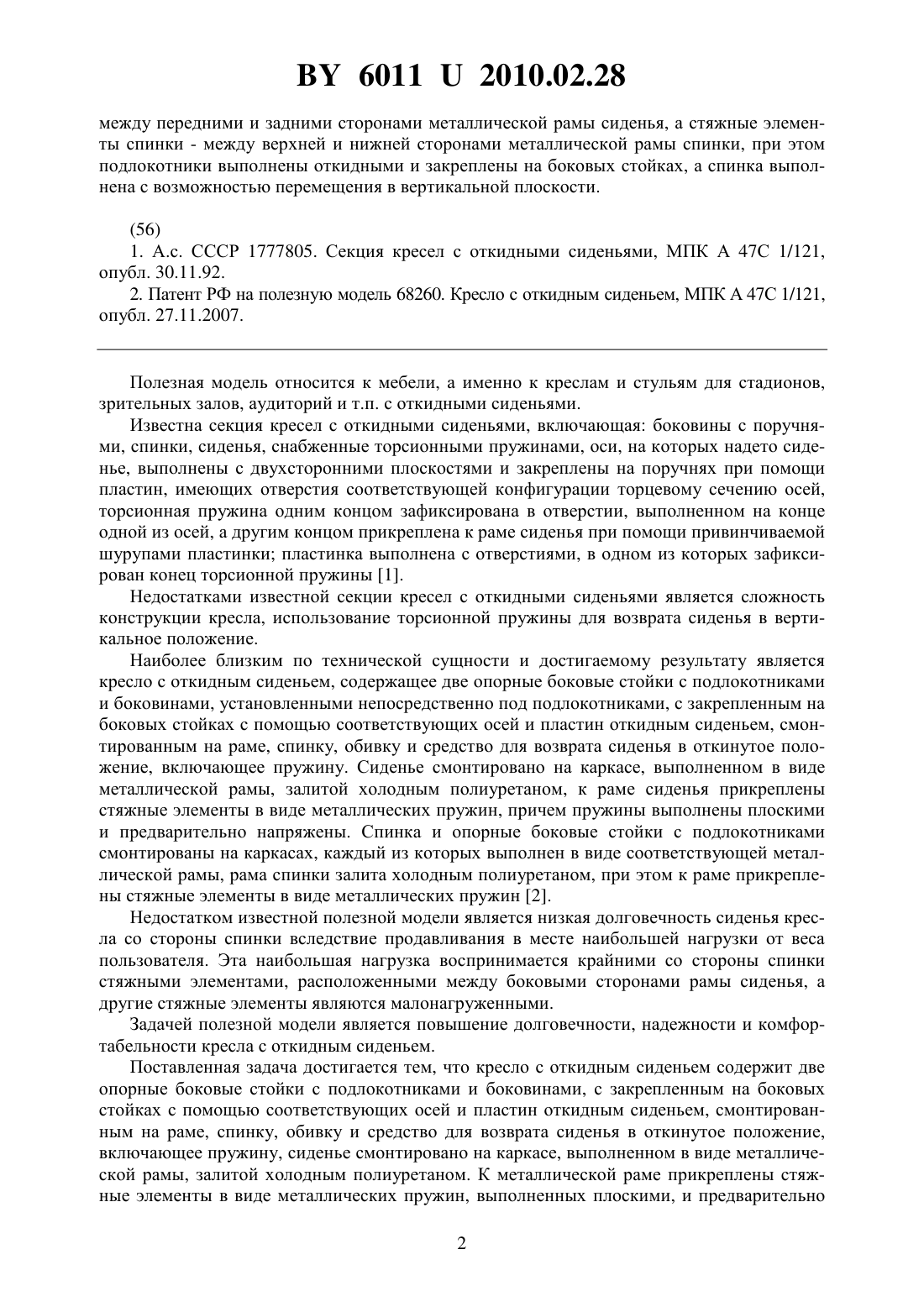

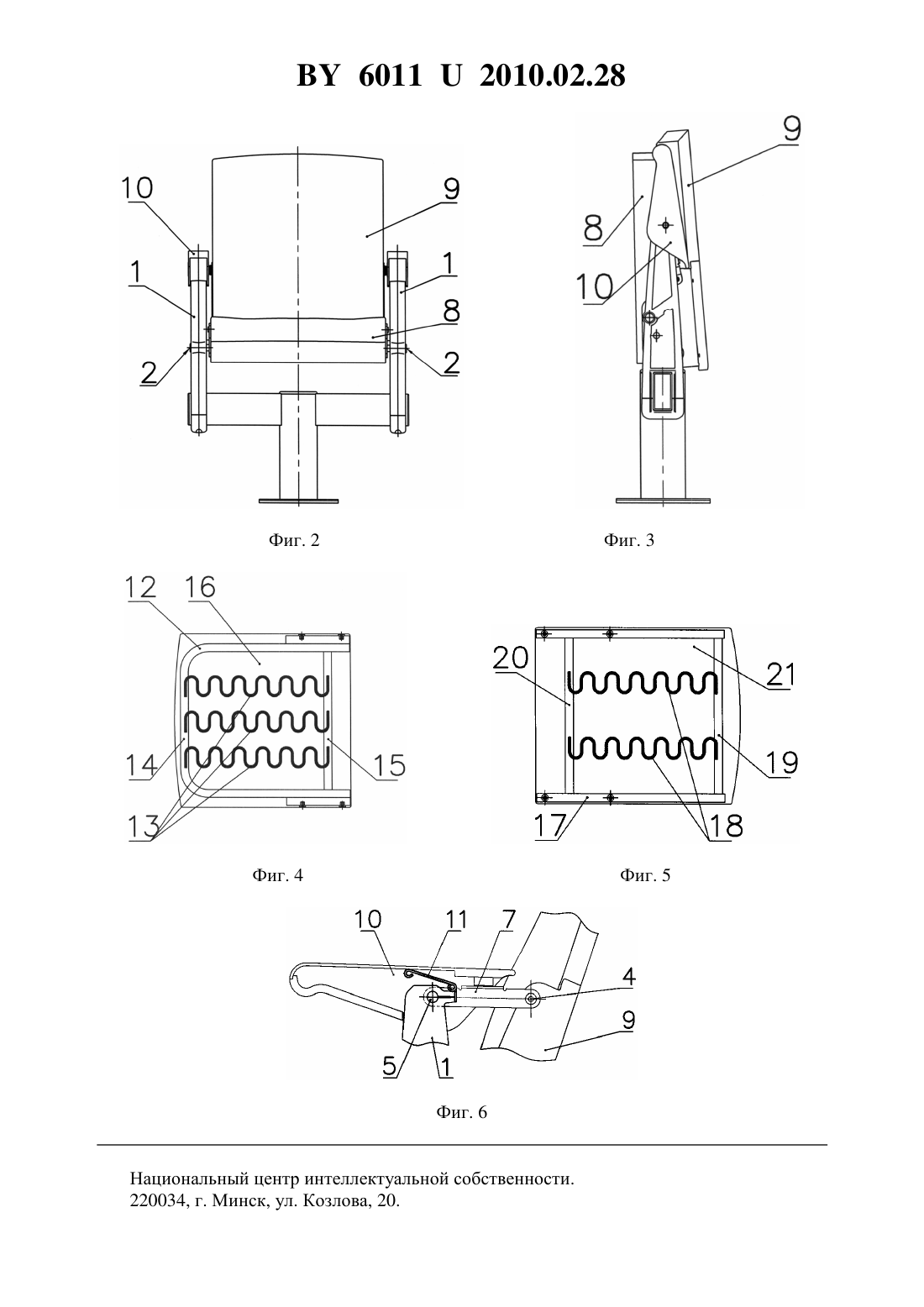

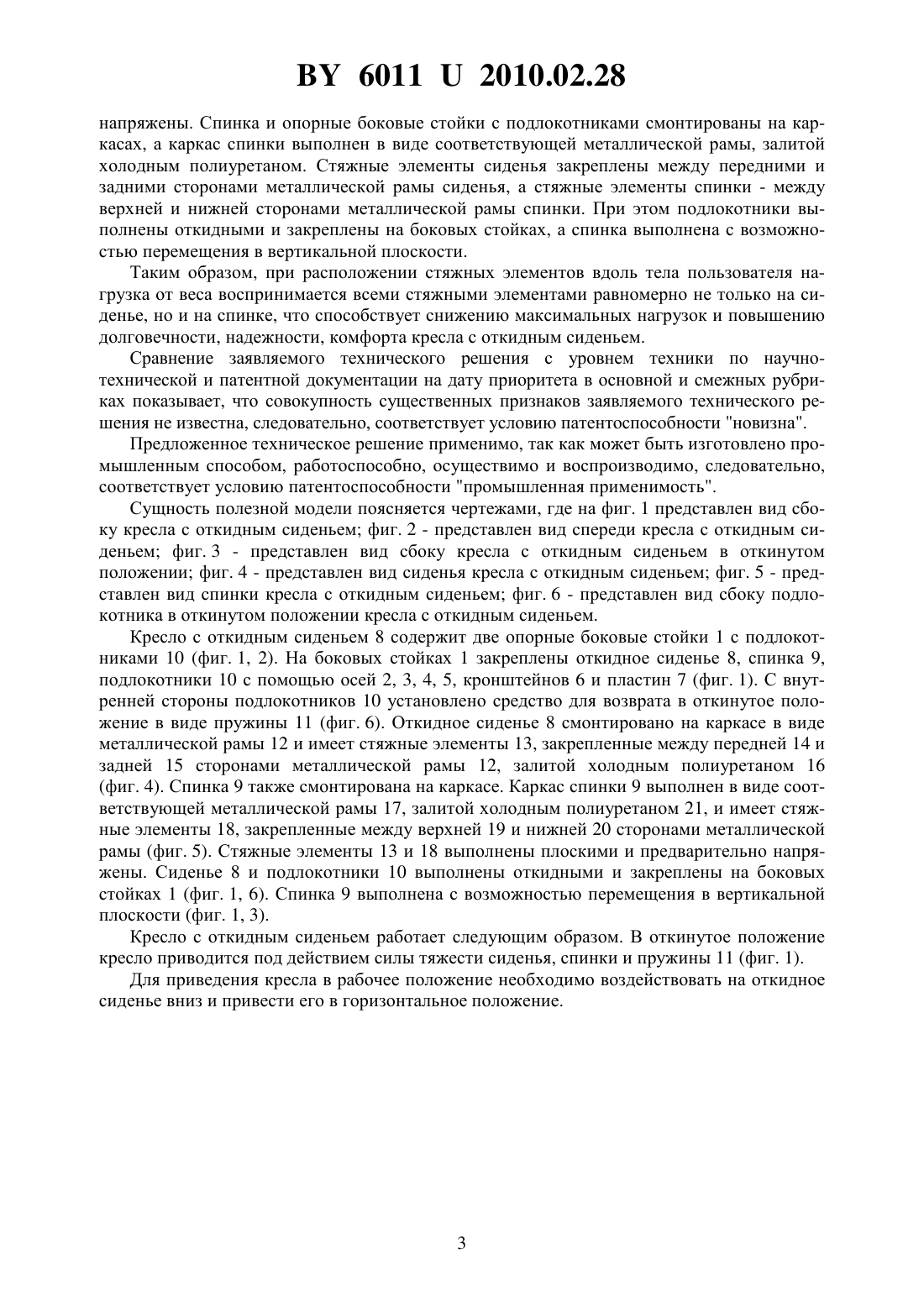

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Минский автомобильный завод(72) Авторы Короленок Григорий Михайлович Смоляк Владимир Константинович Глускер Андрей Геннадьевич Сычев Геннадий Дмитриевич Саковец Олег Николаевич(73) Патентообладатель Открытое акционерное общество Минский автомобильный завод(57) Кресло с откидным сиденьем, содержащее две опорные боковые стойки с подлокотниками, с закрепленным на боковых стойках с помощью соответствующих осей и пластин откидным сиденьем, смонтированным на раме, спинку, мягкие элементы, расположенные на спинке и откидном сиденье, обивку и средство для возврата сиденья в откинутое положение, включающее пружину, сиденье смонтировано на каркасе, выполненном в виде металлической рамы, залитой холодным полиуретаном, к металлической раме прикреплены стяжные элементы в виде металлических пружин, выполненных плоскими, и предварительно напряжены, спинка и опорные боковые стойки с подлокотниками смонтированы на каркасах, каркас спинки выполнен в виде соответствующей металлической рамы, залитой холодным полиуретаном, отличающееся тем, что стяжные элементы сиденья закреплены 60112010.02.28 между передними и задними сторонами металлической рамы сиденья, а стяжные элементы спинки - между верхней и нижней сторонами металлической рамы спинки, при этом подлокотники выполнены откидными и закреплены на боковых стойках, а спинка выполнена с возможностью перемещения в вертикальной плоскости.(56) 1. А.с. СССР 1777805. Секция кресел с откидными сиденьями, МПК А 47 С 1/121,опубл. 30.11.92. 2. Патент РФ на полезную модель 68260. Кресло с откидным сиденьем, МПК А 47 С 1/121,опубл. 27.11.2007. Полезная модель относится к мебели, а именно к креслам и стульям для стадионов,зрительных залов, аудиторий и т.п. с откидными сиденьями. Известна секция кресел с откидными сиденьями, включающая боковины с поручнями, спинки, сиденья, снабженные торсионными пружинами, оси, на которых надето сиденье, выполнены с двухсторонними плоскостями и закреплены на поручнях при помощи пластин, имеющих отверстия соответствующей конфигурации торцевому сечению осей,торсионная пружина одним концом зафиксирована в отверстии, выполненном на конце одной из осей, а другим концом прикреплена к раме сиденья при помощи привинчиваемой шурупами пластинки пластинка выполнена с отверстиями, в одном из которых зафиксирован конец торсионной пружины 1. Недостатками известной секции кресел с откидными сиденьями является сложность конструкции кресла, использование торсионной пружины для возврата сиденья в вертикальное положение. Наиболее близким по технической сущности и достигаемому результату является кресло с откидным сиденьем, содержащее две опорные боковые стойки с подлокотниками и боковинами, установленными непосредственно под подлокотниками, с закрепленным на боковых стойках с помощью соответствующих осей и пластин откидным сиденьем, смонтированным на раме, спинку, обивку и средство для возврата сиденья в откинутое положение, включающее пружину. Сиденье смонтировано на каркасе, выполненном в виде металлической рамы, залитой холодным полиуретаном, к раме сиденья прикреплены стяжные элементы в виде металлических пружин, причем пружины выполнены плоскими и предварительно напряжены. Спинка и опорные боковые стойки с подлокотниками смонтированы на каркасах, каждый из которых выполнен в виде соответствующей металлической рамы, рама спинки залита холодным полиуретаном, при этом к раме прикреплены стяжные элементы в виде металлических пружин 2. Недостатком известной полезной модели является низкая долговечность сиденья кресла со стороны спинки вследствие продавливания в месте наибольшей нагрузки от веса пользователя. Эта наибольшая нагрузка воспринимается крайними со стороны спинки стяжными элементами, расположенными между боковыми сторонами рамы сиденья, а другие стяжные элементы являются малонагруженными. Задачей полезной модели является повышение долговечности, надежности и комфортабельности кресла с откидным сиденьем. Поставленная задача достигается тем, что кресло с откидным сиденьем содержит две опорные боковые стойки с подлокотниками и боковинами, с закрепленным на боковых стойках с помощью соответствующих осей и пластин откидным сиденьем, смонтированным на раме, спинку, обивку и средство для возврата сиденья в откинутое положение,включающее пружину, сиденье смонтировано на каркасе, выполненном в виде металлической рамы, залитой холодным полиуретаном. К металлической раме прикреплены стяжные элементы в виде металлических пружин, выполненных плоскими, и предварительно 2 60112010.02.28 напряжены. Спинка и опорные боковые стойки с подлокотниками смонтированы на каркасах, а каркас спинки выполнен в виде соответствующей металлической рамы, залитой холодным полиуретаном. Стяжные элементы сиденья закреплены между передними и задними сторонами металлической рамы сиденья, а стяжные элементы спинки - между верхней и нижней сторонами металлической рамы спинки. При этом подлокотники выполнены откидными и закреплены на боковых стойках, а спинка выполнена с возможностью перемещения в вертикальной плоскости. Таким образом, при расположении стяжных элементов вдоль тела пользователя нагрузка от веса воспринимается всеми стяжными элементами равномерно не только на сиденье, но и на спинке, что способствует снижению максимальных нагрузок и повышению долговечности, надежности, комфорта кресла с откидным сиденьем. Сравнение заявляемого технического решения с уровнем техники по научнотехнической и патентной документации на дату приоритета в основной и смежных рубриках показывает, что совокупность существенных признаков заявляемого технического решения не известна, следовательно, соответствует условию патентоспособности новизна. Предложенное техническое решение применимо, так как может быть изготовлено промышленным способом, работоспособно, осуществимо и воспроизводимо, следовательно,соответствует условию патентоспособности промышленная применимость. Сущность полезной модели поясняется чертежами, где на фиг. 1 представлен вид сбоку кресла с откидным сиденьем фиг. 2 - представлен вид спереди кресла с откидным сиденьем фиг. 3 - представлен вид сбоку кресла с откидным сиденьем в откинутом положении фиг. 4 - представлен вид сиденья кресла с откидным сиденьем фиг. 5 - представлен вид спинки кресла с откидным сиденьем фиг. 6 - представлен вид сбоку подлокотника в откинутом положении кресла с откидным сиденьем. Кресло с откидным сиденьем 8 содержит две опорные боковые стойки 1 с подлокотниками 10 (фиг. 1, 2). На боковых стойках 1 закреплены откидное сиденье 8, спинка 9,подлокотники 10 с помощью осей 2, 3, 4, 5, кронштейнов 6 и пластин 7 (фиг. 1). С внутренней стороны подлокотников 10 установлено средство для возврата в откинутое положение в виде пружины 11 (фиг. 6). Откидное сиденье 8 смонтировано на каркасе в виде металлической рамы 12 и имеет стяжные элементы 13, закрепленные между передней 14 и задней 15 сторонами металлической рамы 12, залитой холодным полиуретаном 16(фиг. 4). Спинка 9 также смонтирована на каркасе. Каркас спинки 9 выполнен в виде соответствующей металлической рамы 17, залитой холодным полиуретаном 21, и имеет стяжные элементы 18, закрепленные между верхней 19 и нижней 20 сторонами металлической рамы (фиг. 5). Стяжные элементы 13 и 18 выполнены плоскими и предварительно напряжены. Сиденье 8 и подлокотники 10 выполнены откидными и закреплены на боковых стойках 1 (фиг. 1, 6). Спинка 9 выполнена с возможностью перемещения в вертикальной плоскости (фиг. 1, 3). Кресло с откидным сиденьем работает следующим образом. В откинутое положение кресло приводится под действием силы тяжести сиденья, спинки и пружины 11 (фиг. 1). Для приведения кресла в рабочее положение необходимо воздействовать на откидное сиденье вниз и привести его в горизонтальное положение. Фиг. 6 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
