Кресло стоматологическое

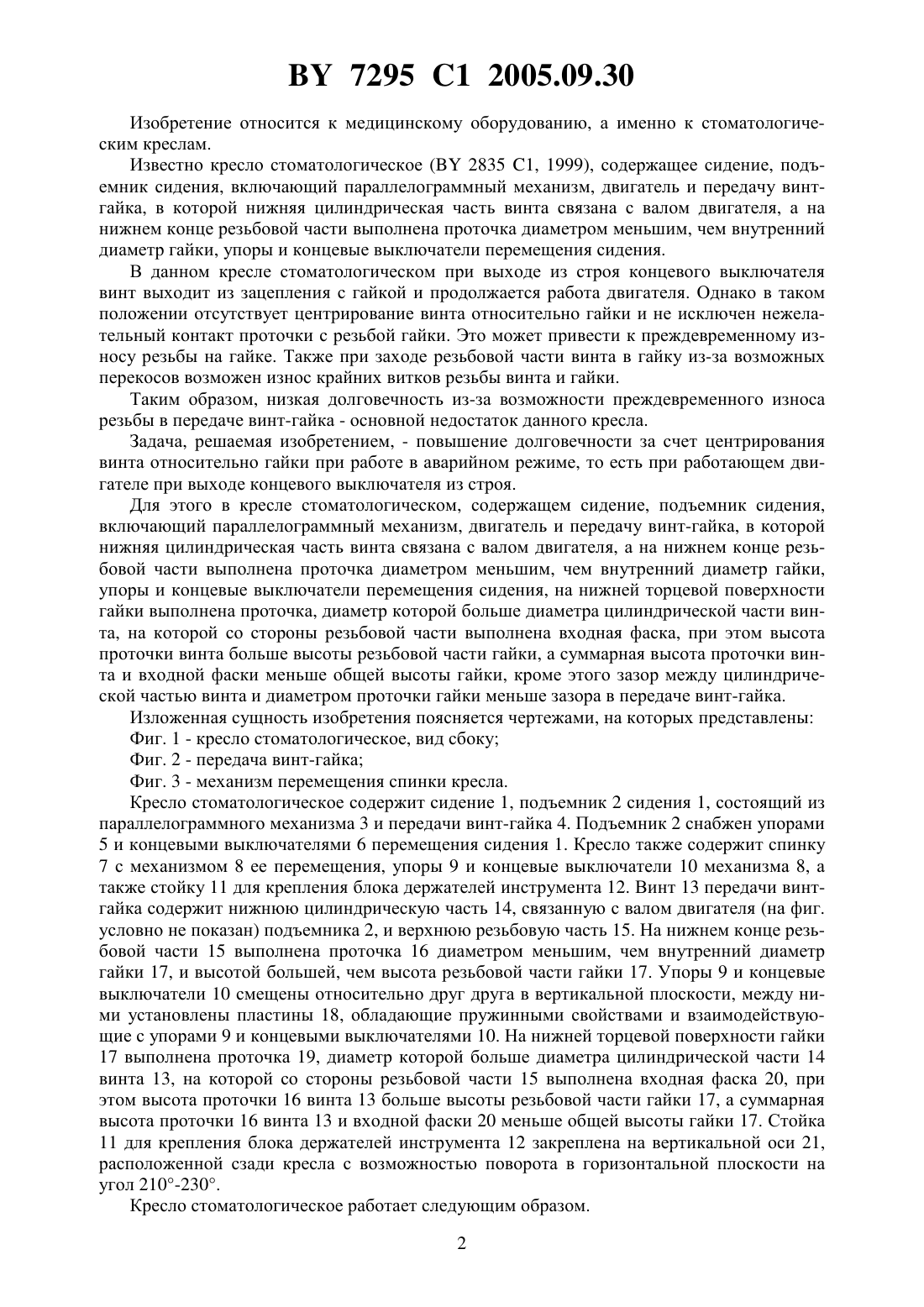

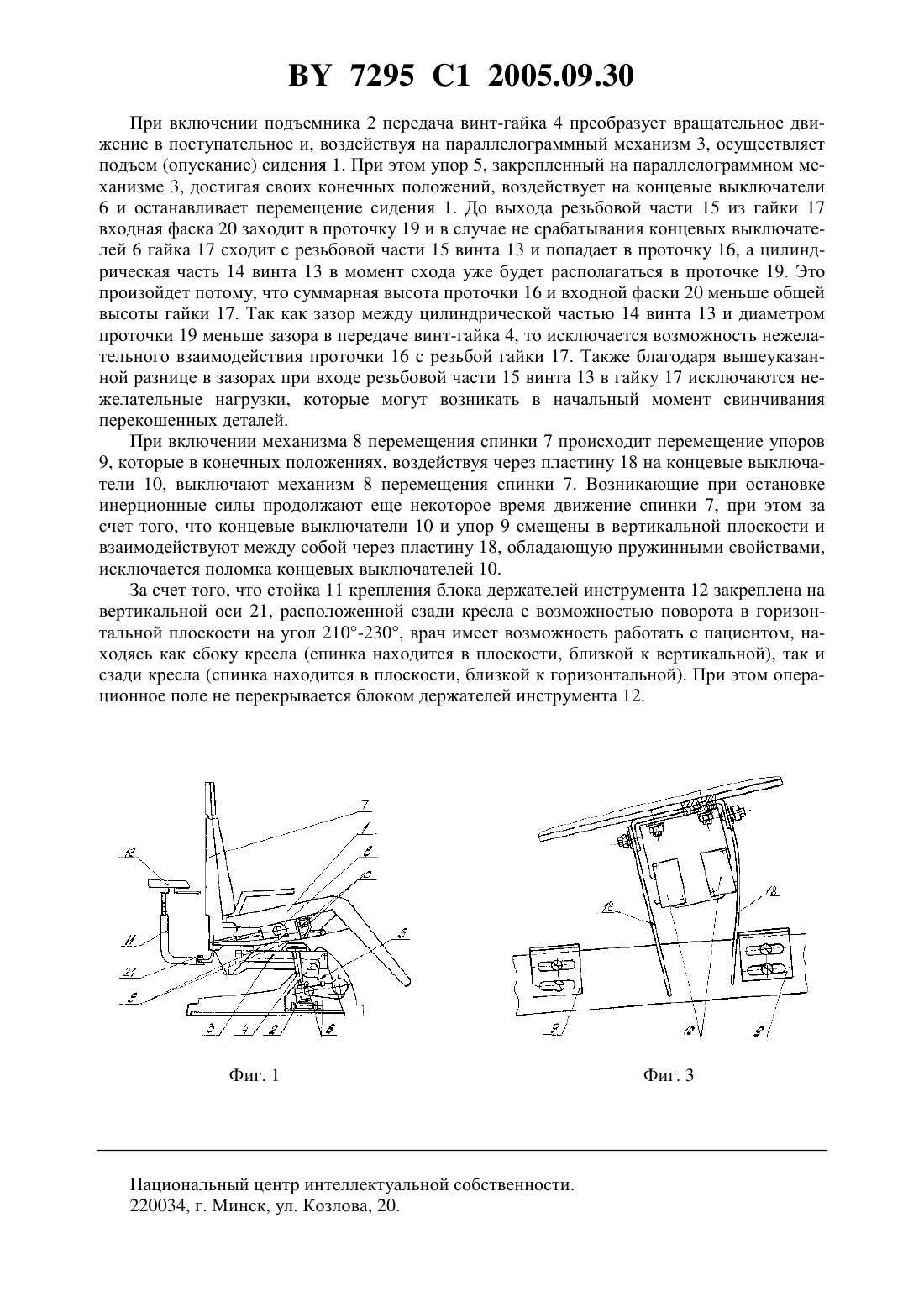

(51)61 15/00 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Шуринов Валентин Алексеевич Дубина Александр Александрович Меженников Александр Павлович Дорошкин Леонид Константинович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(57) 1. Кресло стоматологическое, содержащее сидение, подъемник сидения, включающий параллелограммный механизм, двигатель и передачу винт-гайка, в которой нижняя цилиндрическая часть винта связана с валом двигателя, а на нижнем конце резьбовой части выполнена проточка диаметром меньшим, чем внутренний диаметр гайки, упоры и концевые выключатели перемещения сидения, отличающееся тем, что на нижней торцевой поверхности гайки выполнена проточка, диаметр которой больше диаметра цилиндрической части винта, на которой со стороны резьбовой части выполнена входная фаска, при этом высота проточки винта больше высоты резьбовой части гайки, а суммарная высота проточки винта и входной фаски меньше общей высоты гайки. 2. Кресло по п. 1, отличающееся тем, что зазор между цилиндрической частью винта и диаметром проточки гайки меньше зазора в передаче винт-гайка. 7295 1 2005.09.30 Изобретение относится к медицинскому оборудованию, а именно к стоматологическим креслам. Известно кресло стоматологическое ( 2835 1, 1999), содержащее сидение, подъемник сидения, включающий параллелограммный механизм, двигатель и передачу винтгайка, в которой нижняя цилиндрическая часть винта связана с валом двигателя, а на нижнем конце резьбовой части выполнена проточка диаметром меньшим, чем внутренний диаметр гайки, упоры и концевые выключатели перемещения сидения. В данном кресле стоматологическом при выходе из строя концевого выключателя винт выходит из зацепления с гайкой и продолжается работа двигателя. Однако в таком положении отсутствует центрирование винта относительно гайки и не исключен нежелательный контакт проточки с резьбой гайки. Это может привести к преждевременному износу резьбы на гайке. Также при заходе резьбовой части винта в гайку из-за возможных перекосов возможен износ крайних витков резьбы винта и гайки. Таким образом, низкая долговечность из-за возможности преждевременного износа резьбы в передаче винт-гайка - основной недостаток данного кресла. Задача, решаемая изобретением, - повышение долговечности за счет центрирования винта относительно гайки при работе в аварийном режиме, то есть при работающем двигателе при выходе концевого выключателя из строя. Для этого в кресле стоматологическом, содержащем сидение, подъемник сидения,включающий параллелограммный механизм, двигатель и передачу винт-гайка, в которой нижняя цилиндрическая часть винта связана с валом двигателя, а на нижнем конце резьбовой части выполнена проточка диаметром меньшим, чем внутренний диаметр гайки,упоры и концевые выключатели перемещения сидения, на нижней торцевой поверхности гайки выполнена проточка, диаметр которой больше диаметра цилиндрической части винта, на которой со стороны резьбовой части выполнена входная фаска, при этом высота проточки винта больше высоты резьбовой части гайки, а суммарная высота проточки винта и входной фаски меньше общей высоты гайки, кроме этого зазор между цилиндрической частью винта и диаметром проточки гайки меньше зазора в передаче винт-гайка. Изложенная сущность изобретения поясняется чертежами, на которых представлены Фиг. 1 - кресло стоматологическое, вид сбоку Фиг. 2 - передача винт-гайка Фиг. 3 - механизм перемещения спинки кресла. Кресло стоматологическое содержит сидение 1, подъемник 2 сидения 1, состоящий из параллелограммного механизма 3 и передачи винт-гайка 4. Подъемник 2 снабжен упорами 5 и концевыми выключателями 6 перемещения сидения 1. Кресло также содержит спинку 7 с механизмом 8 ее перемещения, упоры 9 и концевые выключатели 10 механизма 8, а также стойку 11 для крепления блока держателей инструмента 12. Винт 13 передачи винтгайка содержит нижнюю цилиндрическую часть 14, связанную с валом двигателя (на фиг. условно не показан) подъемника 2, и верхнюю резьбовую часть 15. На нижнем конце резьбовой части 15 выполнена проточка 16 диаметром меньшим, чем внутренний диаметр гайки 17, и высотой большей, чем высота резьбовой части гайки 17. Упоры 9 и концевые выключатели 10 смещены относительно друг друга в вертикальной плоскости, между ними установлены пластины 18, обладающие пружинными свойствами и взаимодействующие с упорами 9 и концевыми выключателями 10. На нижней торцевой поверхности гайки 17 выполнена проточка 19, диаметр которой больше диаметра цилиндрической части 14 винта 13, на которой со стороны резьбовой части 15 выполнена входная фаска 20, при этом высота проточки 16 винта 13 больше высоты резьбовой части гайки 17, а суммарная высота проточки 16 винта 13 и входной фаски 20 меньше общей высоты гайки 17. Стойка 11 для крепления блока держателей инструмента 12 закреплена на вертикальной оси 21,расположенной сзади кресла с возможностью поворота в горизонтальной плоскости на угол 210-230. Кресло стоматологическое работает следующим образом. 2 7295 1 2005.09.30 При включении подъемника 2 передача винт-гайка 4 преобразует вращательное движение в поступательное и, воздействуя на параллелограммный механизм 3, осуществляет подъем (опускание) сидения 1. При этом упор 5, закрепленный на параллелограммном механизме 3, достигая своих конечных положений, воздействует на концевые выключатели 6 и останавливает перемещение сидения 1. До выхода резьбовой части 15 из гайки 17 входная фаска 20 заходит в проточку 19 и в случае не срабатывания концевых выключателей 6 гайка 17 сходит с резьбовой части 15 винта 13 и попадает в проточку 16, а цилиндрическая часть 14 винта 13 в момент схода уже будет располагаться в проточке 19. Это произойдет потому, что суммарная высота проточки 16 и входной фаски 20 меньше общей высоты гайки 17. Так как зазор между цилиндрической частью 14 винта 13 и диаметром проточки 19 меньше зазора в передаче винт-гайка 4, то исключается возможность нежелательного взаимодействия проточки 16 с резьбой гайки 17. Также благодаря вышеуказанной разнице в зазорах при входе резьбовой части 15 винта 13 в гайку 17 исключаются нежелательные нагрузки, которые могут возникать в начальный момент свинчивания перекошенных деталей. При включении механизма 8 перемещения спинки 7 происходит перемещение упоров 9, которые в конечных положениях, воздействуя через пластину 18 на концевые выключатели 10, выключают механизм 8 перемещения спинки 7. Возникающие при остановке инерционные силы продолжают еще некоторое время движение спинки 7, при этом за счет того, что концевые выключатели 10 и упор 9 смещены в вертикальной плоскости и взаимодействуют между собой через пластину 18, обладающую пружинными свойствами,исключается поломка концевых выключателей 10. За счет того, что стойка 11 крепления блока держателей инструмента 12 закреплена на вертикальной оси 21, расположенной сзади кресла с возможностью поворота в горизонтальной плоскости на угол 210-230, врач имеет возможность работать с пациентом, находясь как сбоку кресла (спинка находится в плоскости, близкой к вертикальной), так и сзади кресла (спинка находится в плоскости, близкой к горизонтальной). При этом операционное поле не перекрывается блоком держателей инструмента 12. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
