Шумозащитный экран

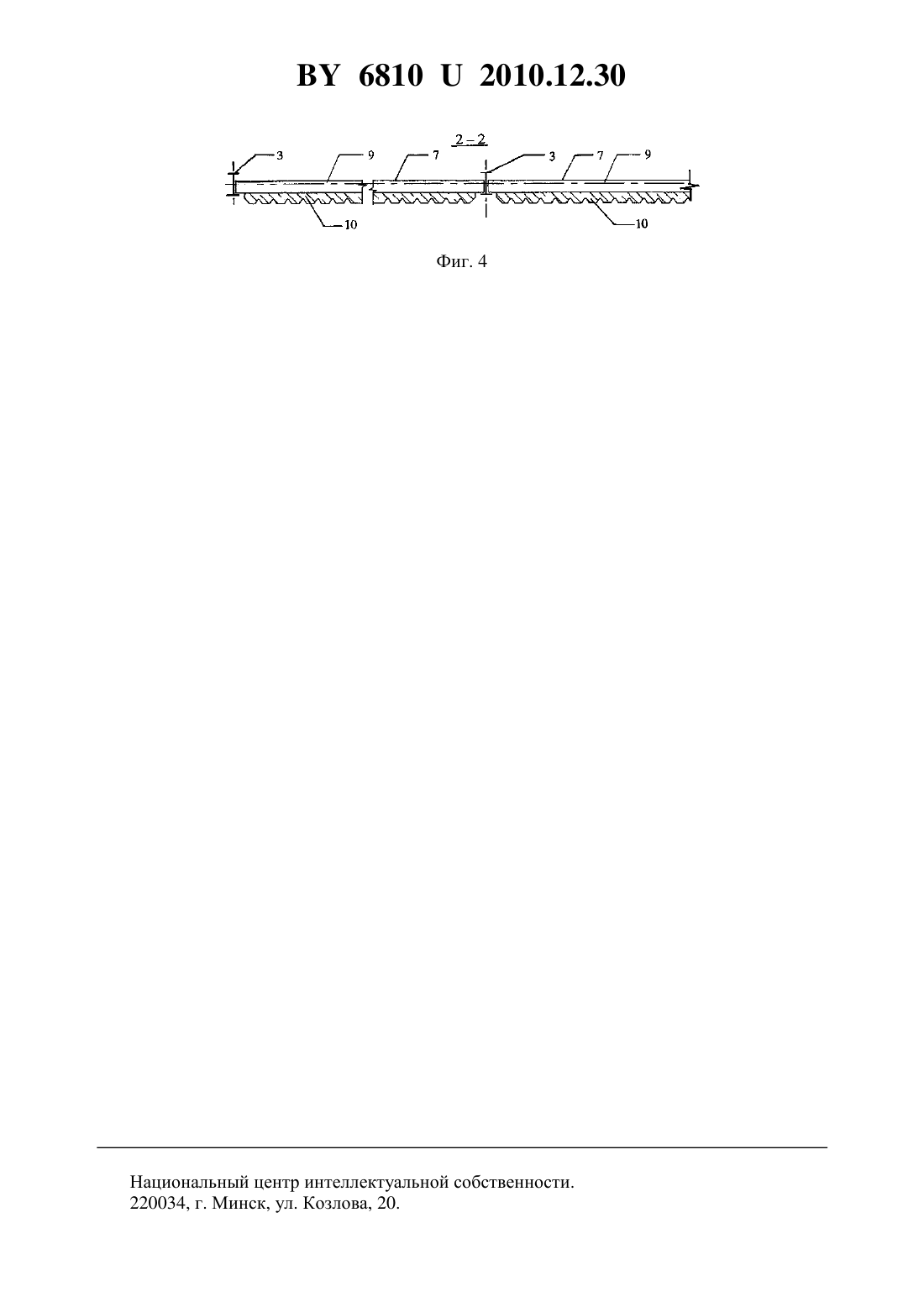

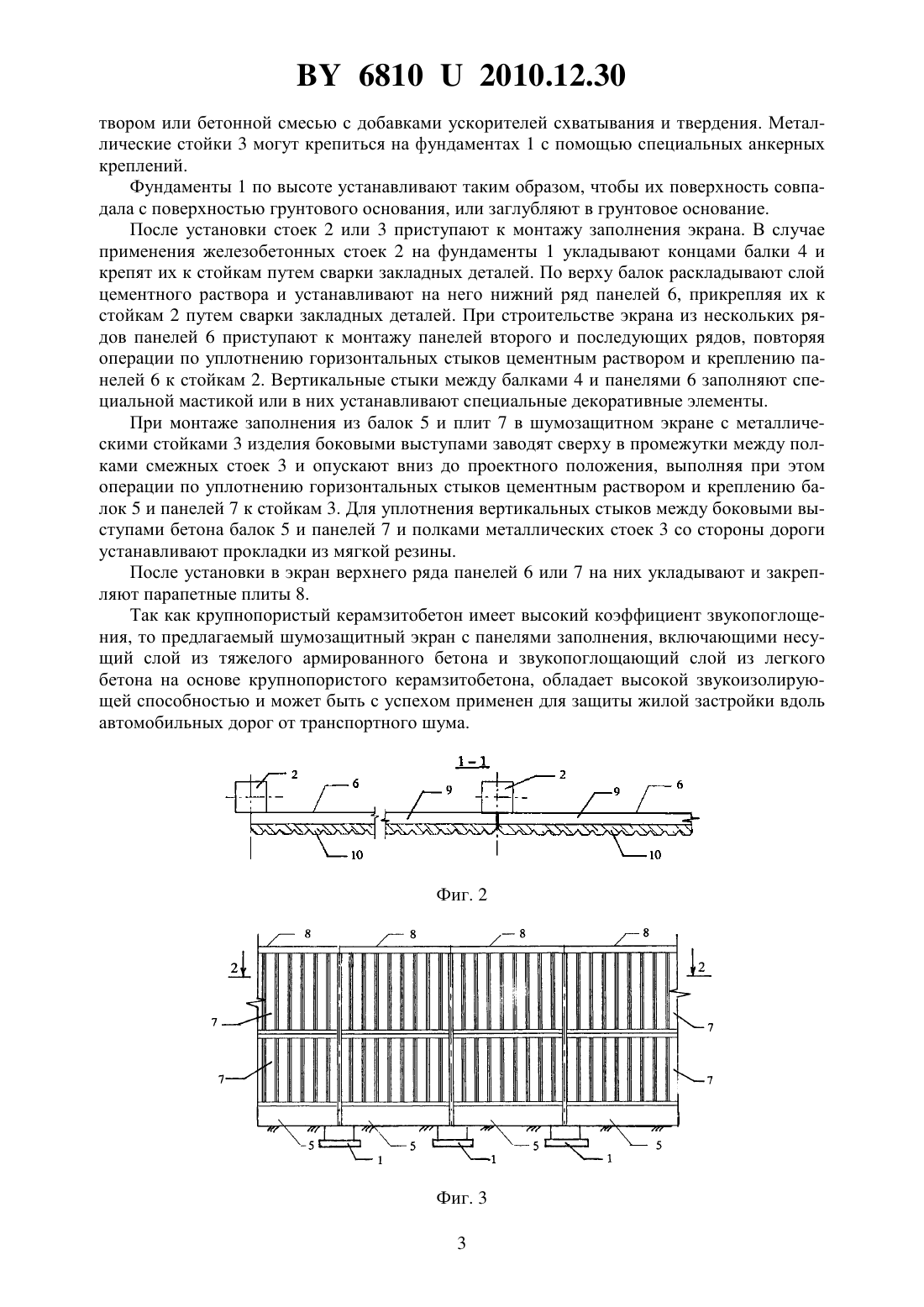

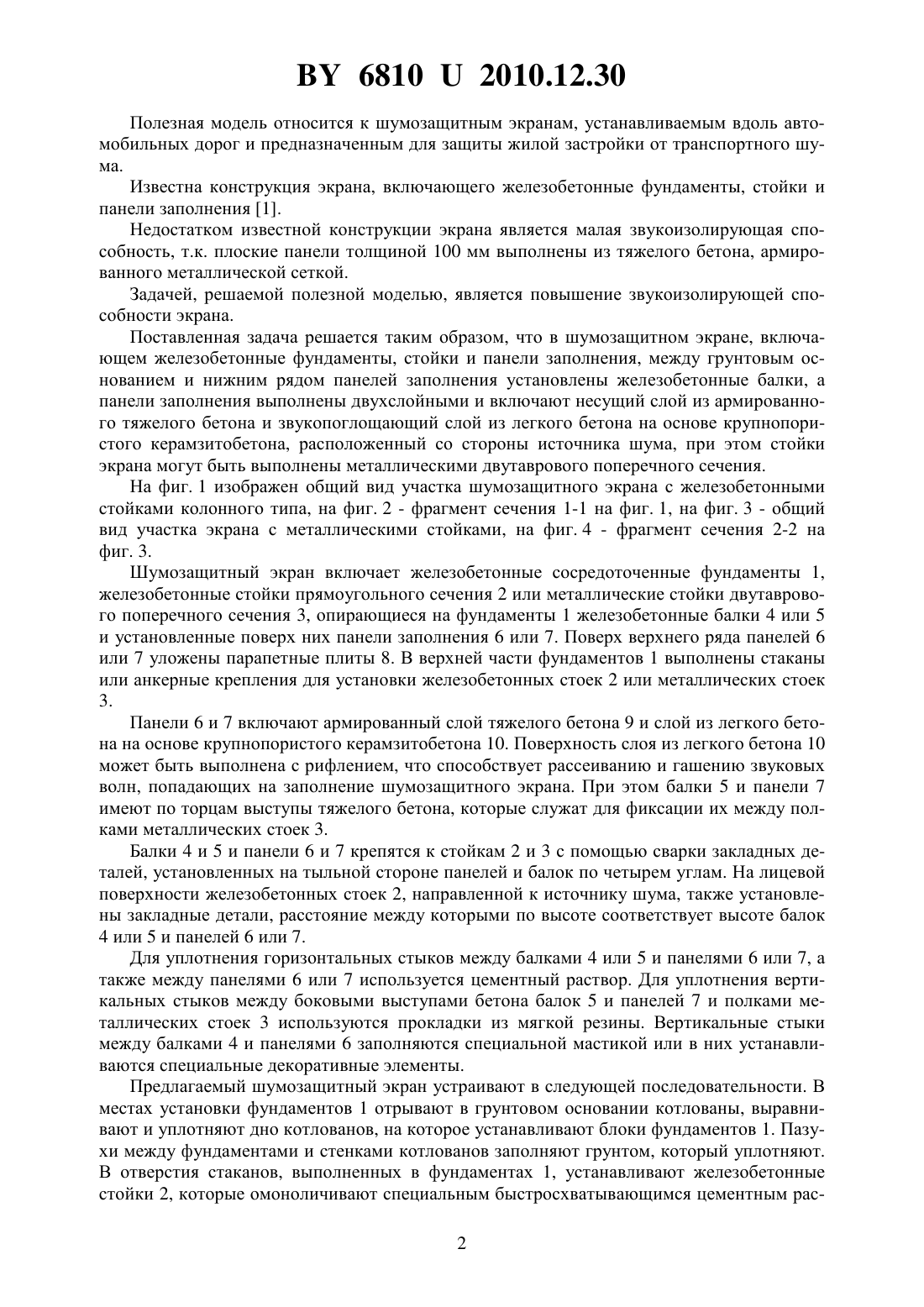

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Автор Штабинский Владислав Владиславович(73) Патентообладатель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) 1. Шумозащитный экран, включающий железобетонные фундаменты, стойки и панели заполнения, отличающийся тем, что между грунтовым основанием и нижним рядом панелей заполнения установлены железобетонные балки, а панели заполнения выполнены двухслойными и включают несущий слой из армированного тяжелого бетона и звукопоглощающий слой из легкого бетона на основе крупнопористого керамзитобетона, расположенный со стороны источника шума. 2. Шумозащитный экран по п. 1, отличающийся тем, что стойки выполнены металлическими двутаврового поперечного сечения.(56) 1. Поспелов П.И. Технико-экономические показатели конструкций шумозащитных экранов на Московской кольцевой автомобильной дороге / П.И.Поспелов, Д.М.Строков. Строительство и эксплуатация автомобильных дорог и мостов Сборник научных трудов. Части , . 40 лет БелдорНИИ. Юбилейный выпуск. - Минск РУП БелдорНИИ, 2002. С. 51-61. 68102010.12.30 Полезная модель относится к шумозащитным экранам, устанавливаемым вдоль автомобильных дорог и предназначенным для защиты жилой застройки от транспортного шума. Известна конструкция экрана, включающего железобетонные фундаменты, стойки и панели заполнения 1. Недостатком известной конструкции экрана является малая звукоизолирующая способность, т.к. плоские панели толщиной 100 мм выполнены из тяжелого бетона, армированного металлической сеткой. Задачей, решаемой полезной моделью, является повышение звукоизолирующей способности экрана. Поставленная задача решается таким образом, что в шумозащитном экране, включающем железобетонные фундаменты, стойки и панели заполнения, между грунтовым основанием и нижним рядом панелей заполнения установлены железобетонные балки, а панели заполнения выполнены двухслойными и включают несущий слой из армированного тяжелого бетона и звукопоглощающий слой из легкого бетона на основе крупнопористого керамзитобетона, расположенный со стороны источника шума, при этом стойки экрана могут быть выполнены металлическими двутаврового поперечного сечения. На фиг. 1 изображен общий вид участка шумозащитного экрана с железобетонными стойками колонного типа, на фиг. 2 - фрагмент сечения 1-1 на фиг. 1, на фиг. 3 - общий вид участка экрана с металлическими стойками, на фиг. 4 - фрагмент сечения 2-2 на фиг. 3. Шумозащитный экран включает железобетонные сосредоточенные фундаменты 1,железобетонные стойки прямоугольного сечения 2 или металлические стойки двутаврового поперечного сечения 3, опирающиеся на фундаменты 1 железобетонные балки 4 или 5 и установленные поверх них панели заполнения 6 или 7. Поверх верхнего ряда панелей 6 или 7 уложены парапетные плиты 8. В верхней части фундаментов 1 выполнены стаканы или анкерные крепления для установки железобетонных стоек 2 или металлических стоек 3. Панели 6 и 7 включают армированный слой тяжелого бетона 9 и слой из легкого бетона на основе крупнопористого керамзитобетона 10. Поверхность слоя из легкого бетона 10 может быть выполнена с рифлением, что способствует рассеиванию и гашению звуковых волн, попадающих на заполнение шумозащитного экрана. При этом балки 5 и панели 7 имеют по торцам выступы тяжелого бетона, которые служат для фиксации их между полками металлических стоек 3. Балки 4 и 5 и панели 6 и 7 крепятся к стойкам 2 и 3 с помощью сварки закладных деталей, установленных на тыльной стороне панелей и балок по четырем углам. На лицевой поверхности железобетонных стоек 2, направленной к источнику шума, также установлены закладные детали, расстояние между которыми по высоте соответствует высоте балок 4 или 5 и панелей 6 или 7. Для уплотнения горизонтальных стыков между балками 4 или 5 и панелями 6 или 7, а также между панелями 6 или 7 используется цементный раствор. Для уплотнения вертикальных стыков между боковыми выступами бетона балок 5 и панелей 7 и полками металлических стоек 3 используются прокладки из мягкой резины. Вертикальные стыки между балками 4 и панелями 6 заполняются специальной мастикой или в них устанавливаются специальные декоративные элементы. Предлагаемый шумозащитный экран устраивают в следующей последовательности. В местах установки фундаментов 1 отрывают в грунтовом основании котлованы, выравнивают и уплотняют дно котлованов, на которое устанавливают блоки фундаментов 1. Пазухи между фундаментами и стенками котлованов заполняют грунтом, который уплотняют. В отверстия стаканов, выполненных в фундаментах 1, устанавливают железобетонные стойки 2, которые омоноличивают специальным быстросхватывающимся цементным рас 2 68102010.12.30 твором или бетонной смесью с добавками ускорителей схватывания и твердения. Металлические стойки 3 могут крепиться на фундаментах 1 с помощью специальных анкерных креплений. Фундаменты 1 по высоте устанавливают таким образом, чтобы их поверхность совпадала с поверхностью грунтового основания, или заглубляют в грунтовое основание. После установки стоек 2 или 3 приступают к монтажу заполнения экрана. В случае применения железобетонных стоек 2 на фундаменты 1 укладывают концами балки 4 и крепят их к стойкам путем сварки закладных деталей. По верху балок раскладывают слой цементного раствора и устанавливают на него нижний ряд панелей 6, прикрепляя их к стойкам 2 путем сварки закладных деталей. При строительстве экрана из нескольких рядов панелей 6 приступают к монтажу панелей второго и последующих рядов, повторяя операции по уплотнению горизонтальных стыков цементным раствором и креплению панелей 6 к стойкам 2. Вертикальные стыки между балками 4 и панелями 6 заполняют специальной мастикой или в них устанавливают специальные декоративные элементы. При монтаже заполнения из балок 5 и плит 7 в шумозащитном экране с металлическими стойками 3 изделия боковыми выступами заводят сверху в промежутки между полками смежных стоек 3 и опускают вниз до проектного положения, выполняя при этом операции по уплотнению горизонтальных стыков цементным раствором и креплению балок 5 и панелей 7 к стойкам 3. Для уплотнения вертикальных стыков между боковыми выступами бетона балок 5 и панелей 7 и полками металлических стоек 3 со стороны дороги устанавливают прокладки из мягкой резины. После установки в экран верхнего ряда панелей 6 или 7 на них укладывают и закрепляют парапетные плиты 8. Так как крупнопористый керамзитобетон имеет высокий коэффициент звукопоглощения, то предлагаемый шумозащитный экран с панелями заполнения, включающими несущий слой из тяжелого армированного бетона и звукопоглощающий слой из легкого бетона на основе крупнопористого керамзитобетона, обладает высокой звукоизолирующей способностью и может быть с успехом применен для защиты жилой застройки вдоль автомобильных дорог от транспортного шума. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
