Агрегат для освоения и ремонта скважин

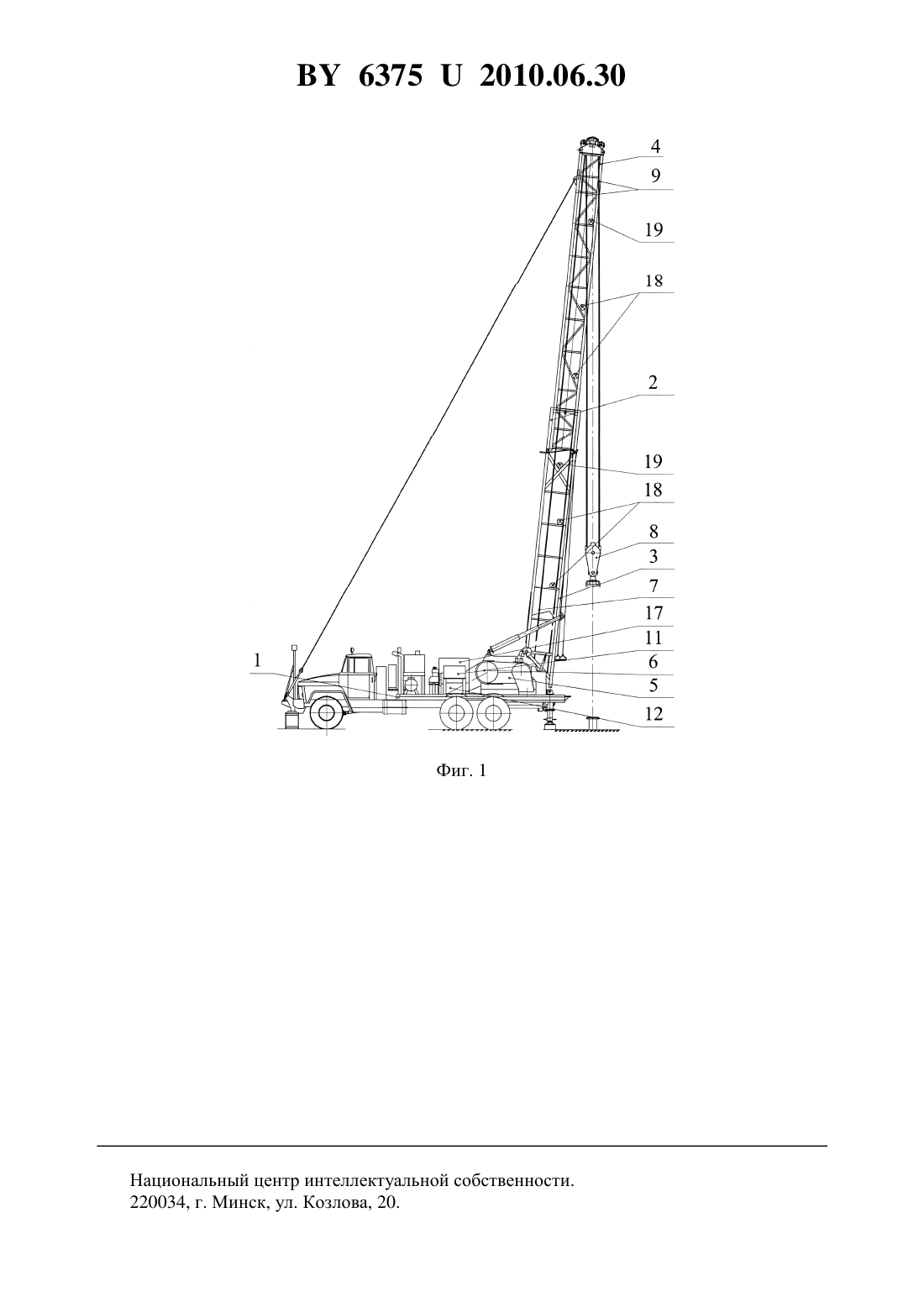

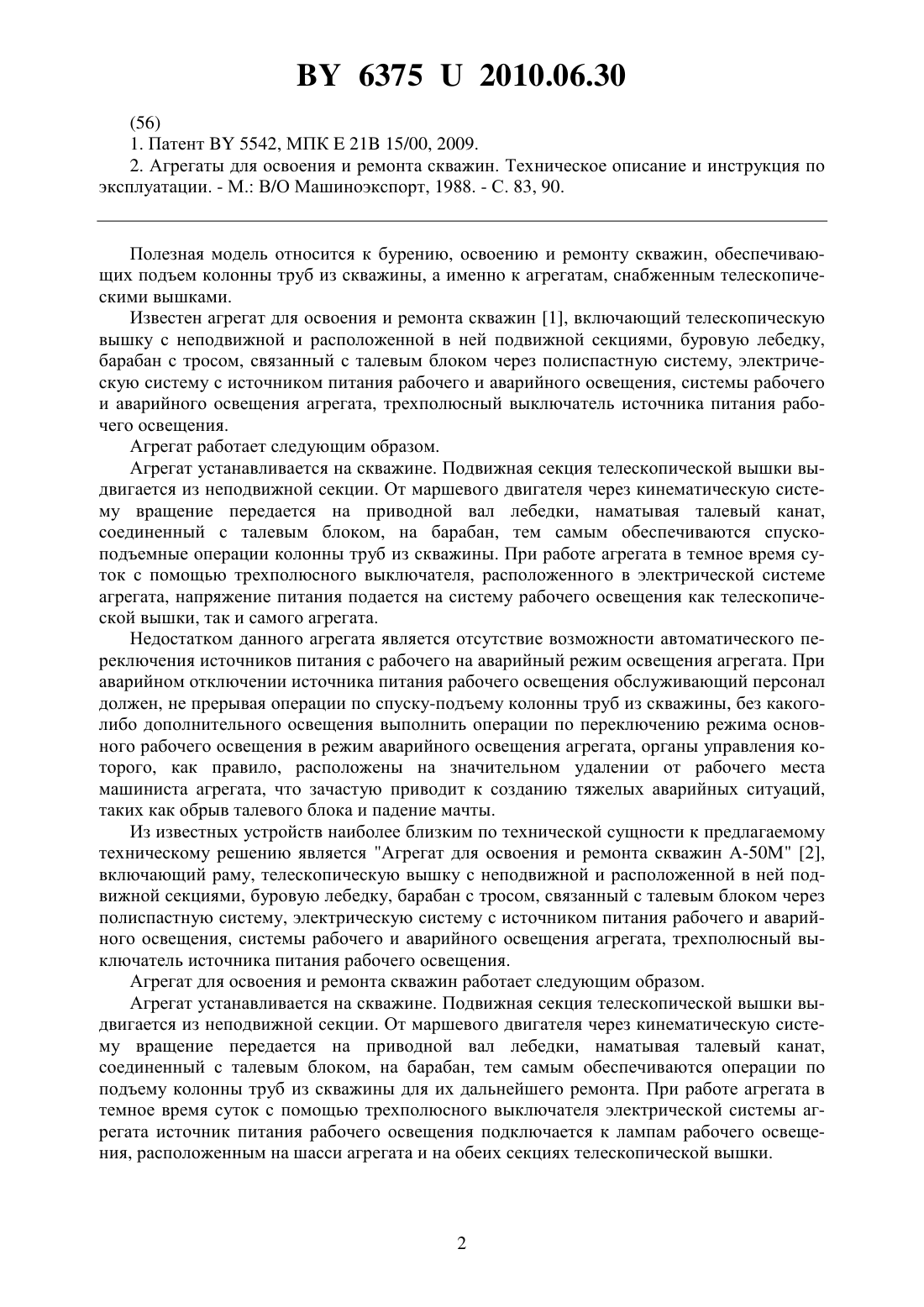

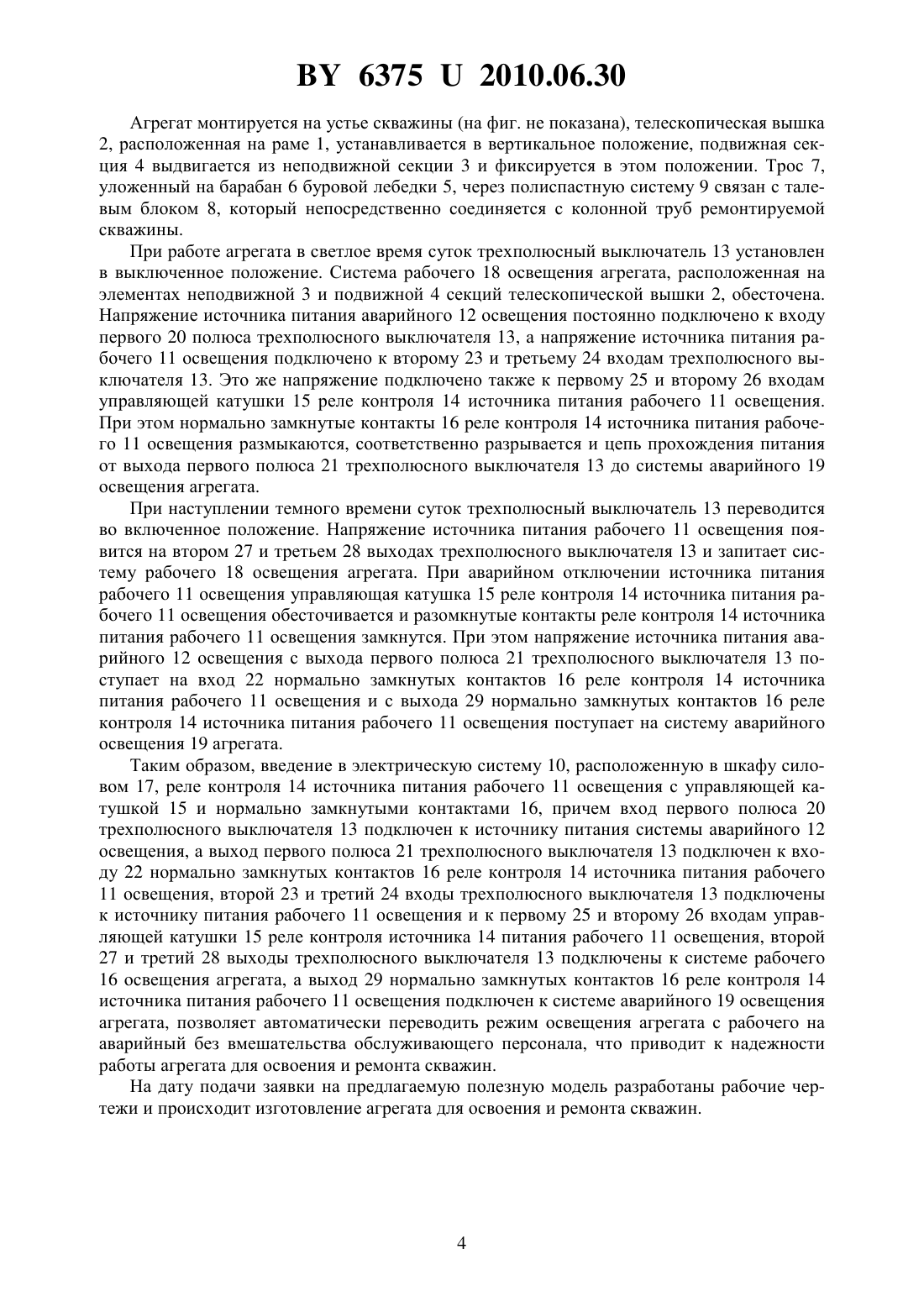

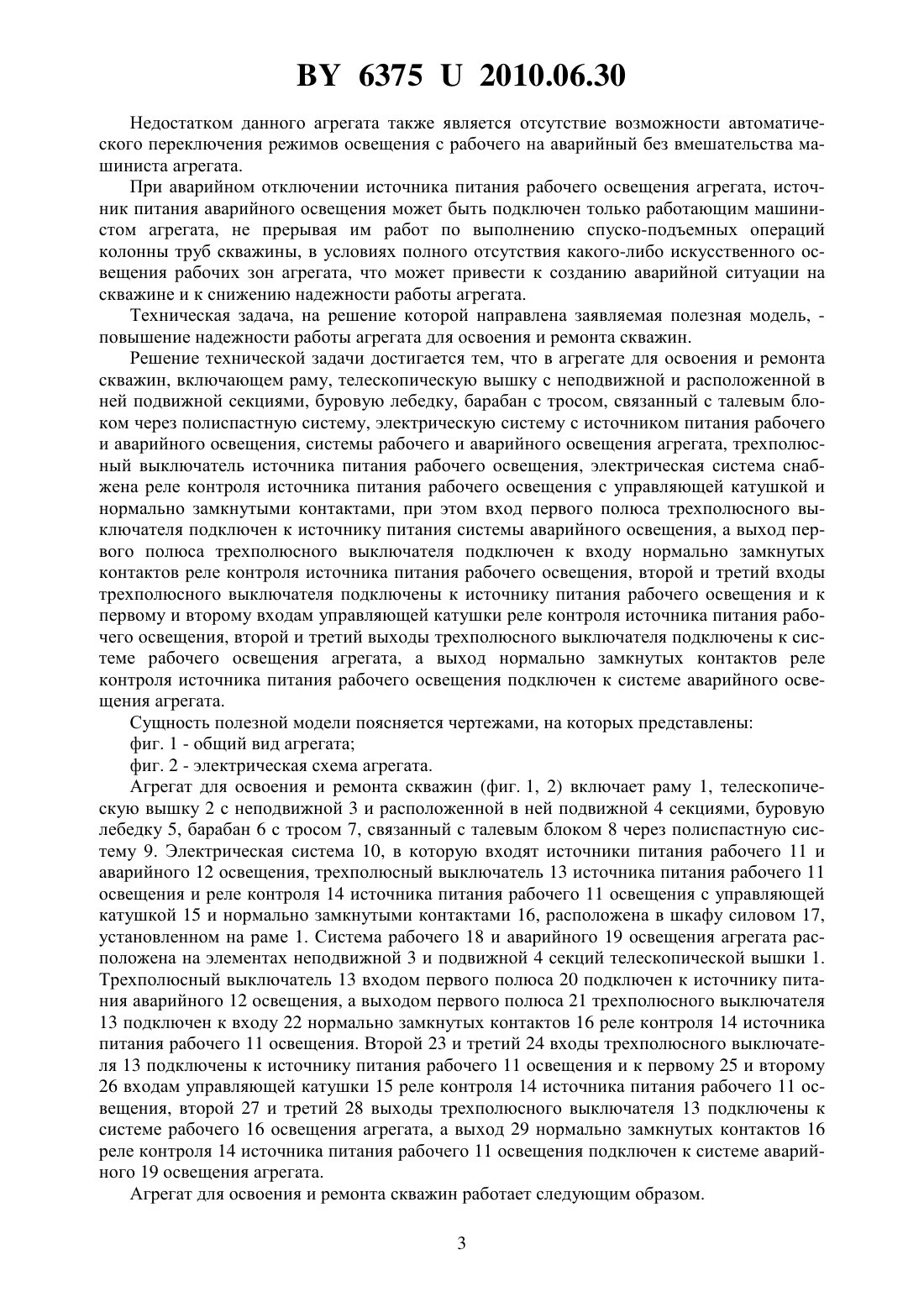

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРЕГАТ ДЛЯ ОСВОЕНИЯ И РЕМОНТА СКВАЖИН(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Кротиков Сергей Петрович Плясунов Александр Иванович Савчихина Светлана Максимовна Кобина Валентина Владимировна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) Агрегат для освоения и ремонта скважин, включающий раму, телескопическую вышку с неподвижной и расположенной в ней подвижной секциями, буровую лебедку, барабан с тросом, связанный с талевым блоком через полиспастную систему, электрическую систему с источником питания рабочего и аварийного освещения, системы рабочего и аварийного освещения агрегата, трехполюсный выключатель источника питания рабочего освещения, отличающийся тем, что электрическая система снабжена реле контроля источника питания рабочего освещения с управляющей катушкой и нормально замкнутыми контактами, при этом вход первого полюса трехполюсного выключателя подключен к источнику питания аварийного освещения, а выход первого полюса трехполюсного выключателя подключен к входу нормально замкнутых контактов реле контроля источника питания рабочего освещения, второй и третий входы трехполюсного выключателя подключены к источнику питания рабочего освещения и к первому и второму входам управляющей катушки реле контроля источника питания рабочего освещения, второй и третий выходы трехполюсного выключателя подключены к системе рабочего освещения агрегата, а выход нормально замкнутых контактов реле контроля источника питания рабочего освещения подключен к входу системы аварийного освещения агрегата.(56) 1. Патент 5542, МПК 21 15/00, 2009. 2. Агрегаты для освоения и ремонта скважин. Техническое описание и инструкция по эксплуатации. - М. В/О Машиноэкспорт, 1988. - С. 83, 90. Полезная модель относится к бурению, освоению и ремонту скважин, обеспечивающих подъем колонны труб из скважины, а именно к агрегатам, снабженным телескопическими вышками. Известен агрегат для освоения и ремонта скважин 1, включающий телескопическую вышку с неподвижной и расположенной в ней подвижной секциями, буровую лебедку,барабан с тросом, связанный с талевым блоком через полиспастную систему, электрическую систему с источником питания рабочего и аварийного освещения, системы рабочего и аварийного освещения агрегата, трехполюсный выключатель источника питания рабочего освещения. Агрегат работает следующим образом. Агрегат устанавливается на скважине. Подвижная секция телескопической вышки выдвигается из неподвижной секции. От маршевого двигателя через кинематическую систему вращение передается на приводной вал лебедки, наматывая талевый канат,соединенный с талевым блоком, на барабан, тем самым обеспечиваются спускоподъемные операции колонны труб из скважины. При работе агрегата в темное время суток с помощью трехполюсного выключателя, расположенного в электрической системе агрегата, напряжение питания подается на систему рабочего освещения как телескопической вышки, так и самого агрегата. Недостатком данного агрегата является отсутствие возможности автоматического переключения источников питания с рабочего на аварийный режим освещения агрегата. При аварийном отключении источника питания рабочего освещения обслуживающий персонал должен, не прерывая операции по спуску-подъему колонны труб из скважины, без какоголибо дополнительного освещения выполнить операции по переключению режима основного рабочего освещения в режим аварийного освещения агрегата, органы управления которого, как правило, расположены на значительном удалении от рабочего места машиниста агрегата, что зачастую приводит к созданию тяжелых аварийных ситуаций,таких как обрыв талевого блока и падение мачты. Из известных устройств наиболее близким по технической сущности к предлагаемому техническому решению является Агрегат для освоения и ремонта скважин А-50 М 2,включающий раму, телескопическую вышку с неподвижной и расположенной в ней подвижной секциями, буровую лебедку, барабан с тросом, связанный с талевым блоком через полиспастную систему, электрическую систему с источником питания рабочего и аварийного освещения, системы рабочего и аварийного освещения агрегата, трехполюсный выключатель источника питания рабочего освещения. Агрегат для освоения и ремонта скважин работает следующим образом. Агрегат устанавливается на скважине. Подвижная секция телескопической вышки выдвигается из неподвижной секции. От маршевого двигателя через кинематическую систему вращение передается на приводной вал лебедки, наматывая талевый канат,соединенный с талевым блоком, на барабан, тем самым обеспечиваются операции по подъему колонны труб из скважины для их дальнейшего ремонта. При работе агрегата в темное время суток с помощью трехполюсного выключателя электрической системы агрегата источник питания рабочего освещения подключается к лампам рабочего освещения, расположенным на шасси агрегата и на обеих секциях телескопической вышки. 63752010.06.30 Недостатком данного агрегата также является отсутствие возможности автоматического переключения режимов освещения с рабочего на аварийный без вмешательства машиниста агрегата. При аварийном отключении источника питания рабочего освещения агрегата, источник питания аварийного освещения может быть подключен только работающим машинистом агрегата, не прерывая им работ по выполнению спуско-подъемных операций колонны труб скважины, в условиях полного отсутствия какого-либо искусственного освещения рабочих зон агрегата, что может привести к созданию аварийной ситуации на скважине и к снижению надежности работы агрегата. Техническая задача, на решение которой направлена заявляемая полезная модель, повышение надежности работы агрегата для освоения и ремонта скважин. Решение технической задачи достигается тем, что в агрегате для освоения и ремонта скважин, включающем раму, телескопическую вышку с неподвижной и расположенной в ней подвижной секциями, буровую лебедку, барабан с тросом, связанный с талевым блоком через полиспастную систему, электрическую систему с источником питания рабочего и аварийного освещения, системы рабочего и аварийного освещения агрегата, трехполюсный выключатель источника питания рабочего освещения, электрическая система снабжена реле контроля источника питания рабочего освещения с управляющей катушкой и нормально замкнутыми контактами, при этом вход первого полюса трехполюсного выключателя подключен к источнику питания системы аварийного освещения, а выход первого полюса трехполюсного выключателя подключен к входу нормально замкнутых контактов реле контроля источника питания рабочего освещения, второй и третий входы трехполюсного выключателя подключены к источнику питания рабочего освещения и к первому и второму входам управляющей катушки реле контроля источника питания рабочего освещения, второй и третий выходы трехполюсного выключателя подключены к системе рабочего освещения агрегата, а выход нормально замкнутых контактов реле контроля источника питания рабочего освещения подключен к системе аварийного освещения агрегата. Сущность полезной модели поясняется чертежами, на которых представлены фиг. 1 - общий вид агрегата фиг. 2 - электрическая схема агрегата. Агрегат для освоения и ремонта скважин (фиг. 1, 2) включает раму 1, телескопическую вышку 2 с неподвижной 3 и расположенной в ней подвижной 4 секциями, буровую лебедку 5, барабан 6 с тросом 7, связанный с талевым блоком 8 через полиспастную систему 9. Электрическая система 10, в которую входят источники питания рабочего 11 и аварийного 12 освещения, трехполюсный выключатель 13 источника питания рабочего 11 освещения и реле контроля 14 источника питания рабочего 11 освещения с управляющей катушкой 15 и нормально замкнутыми контактами 16, расположена в шкафу силовом 17,установленном на раме 1. Система рабочего 18 и аварийного 19 освещения агрегата расположена на элементах неподвижной 3 и подвижной 4 секций телескопической вышки 1. Трехполюсный выключатель 13 входом первого полюса 20 подключен к источнику питания аварийного 12 освещения, а выходом первого полюса 21 трехполюсного выключателя 13 подключен к входу 22 нормально замкнутых контактов 16 реле контроля 14 источника питания рабочего 11 освещения. Второй 23 и третий 24 входы трехполюсного выключателя 13 подключены к источнику питания рабочего 11 освещения и к первому 25 и второму 26 входам управляющей катушки 15 реле контроля 14 источника питания рабочего 11 освещения, второй 27 и третий 28 выходы трехполюсного выключателя 13 подключены к системе рабочего 16 освещения агрегата, а выход 29 нормально замкнутых контактов 16 реле контроля 14 источника питания рабочего 11 освещения подключен к системе аварийного 19 освещения агрегата. Агрегат для освоения и ремонта скважин работает следующим образом. 3 63752010.06.30 Агрегат монтируется на устье скважины (на фиг. не показана), телескопическая вышка 2, расположенная на раме 1, устанавливается в вертикальное положение, подвижная секция 4 выдвигается из неподвижной секции 3 и фиксируется в этом положении. Трос 7,уложенный на барабан 6 буровой лебедки 5, через полиспастную систему 9 связан с талевым блоком 8, который непосредственно соединяется с колонной труб ремонтируемой скважины. При работе агрегата в светлое время суток трехполюсный выключатель 13 установлен в выключенное положение. Система рабочего 18 освещения агрегата, расположенная на элементах неподвижной 3 и подвижной 4 секций телескопической вышки 2, обесточена. Напряжение источника питания аварийного 12 освещения постоянно подключено к входу первого 20 полюса трехполюсного выключателя 13, а напряжение источника питания рабочего 11 освещения подключено к второму 23 и третьему 24 входам трехполюсного выключателя 13. Это же напряжение подключено также к первому 25 и второму 26 входам управляющей катушки 15 реле контроля 14 источника питания рабочего 11 освещения. При этом нормально замкнутые контакты 16 реле контроля 14 источника питания рабочего 11 освещения размыкаются, соответственно разрывается и цепь прохождения питания от выхода первого полюса 21 трехполюсного выключателя 13 до системы аварийного 19 освещения агрегата. При наступлении темного времени суток трехполюсный выключатель 13 переводится во включенное положение. Напряжение источника питания рабочего 11 освещения появится на втором 27 и третьем 28 выходах трехполюсного выключателя 13 и запитает систему рабочего 18 освещения агрегата. При аварийном отключении источника питания рабочего 11 освещения управляющая катушка 15 реле контроля 14 источника питания рабочего 11 освещения обесточивается и разомкнутые контакты реле контроля 14 источника питания рабочего 11 освещения замкнутся. При этом напряжение источника питания аварийного 12 освещения с выхода первого полюса 21 трехполюсного выключателя 13 поступает на вход 22 нормально замкнутых контактов 16 реле контроля 14 источника питания рабочего 11 освещения и с выхода 29 нормально замкнутых контактов 16 реле контроля 14 источника питания рабочего 11 освещения поступает на систему аварийного освещения 19 агрегата. Таким образом, введение в электрическую систему 10, расположенную в шкафу силовом 17, реле контроля 14 источника питания рабочего 11 освещения с управляющей катушкой 15 и нормально замкнутыми контактами 16, причем вход первого полюса 20 трехполюсного выключателя 13 подключен к источнику питания системы аварийного 12 освещения, а выход первого полюса 21 трехполюсного выключателя 13 подключен к входу 22 нормально замкнутых контактов 16 реле контроля 14 источника питания рабочего 11 освещения, второй 23 и третий 24 входы трехполюсного выключателя 13 подключены к источнику питания рабочего 11 освещения и к первому 25 и второму 26 входам управляющей катушки 15 реле контроля источника 14 питания рабочего 11 освещения, второй 27 и третий 28 выходы трехполюсного выключателя 13 подключены к системе рабочего 16 освещения агрегата, а выход 29 нормально замкнутых контактов 16 реле контроля 14 источника питания рабочего 11 освещения подключен к системе аварийного 19 освещения агрегата, позволяет автоматически переводить режим освещения агрегата с рабочего на аварийный без вмешательства обслуживающего персонала, что приводит к надежности работы агрегата для освоения и ремонта скважин. На дату подачи заявки на предлагаемую полезную модель разработаны рабочие чертежи и происходит изготовление агрегата для освоения и ремонта скважин. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
