Устройство для обработки призабойной зоны пласта и освоения скважин

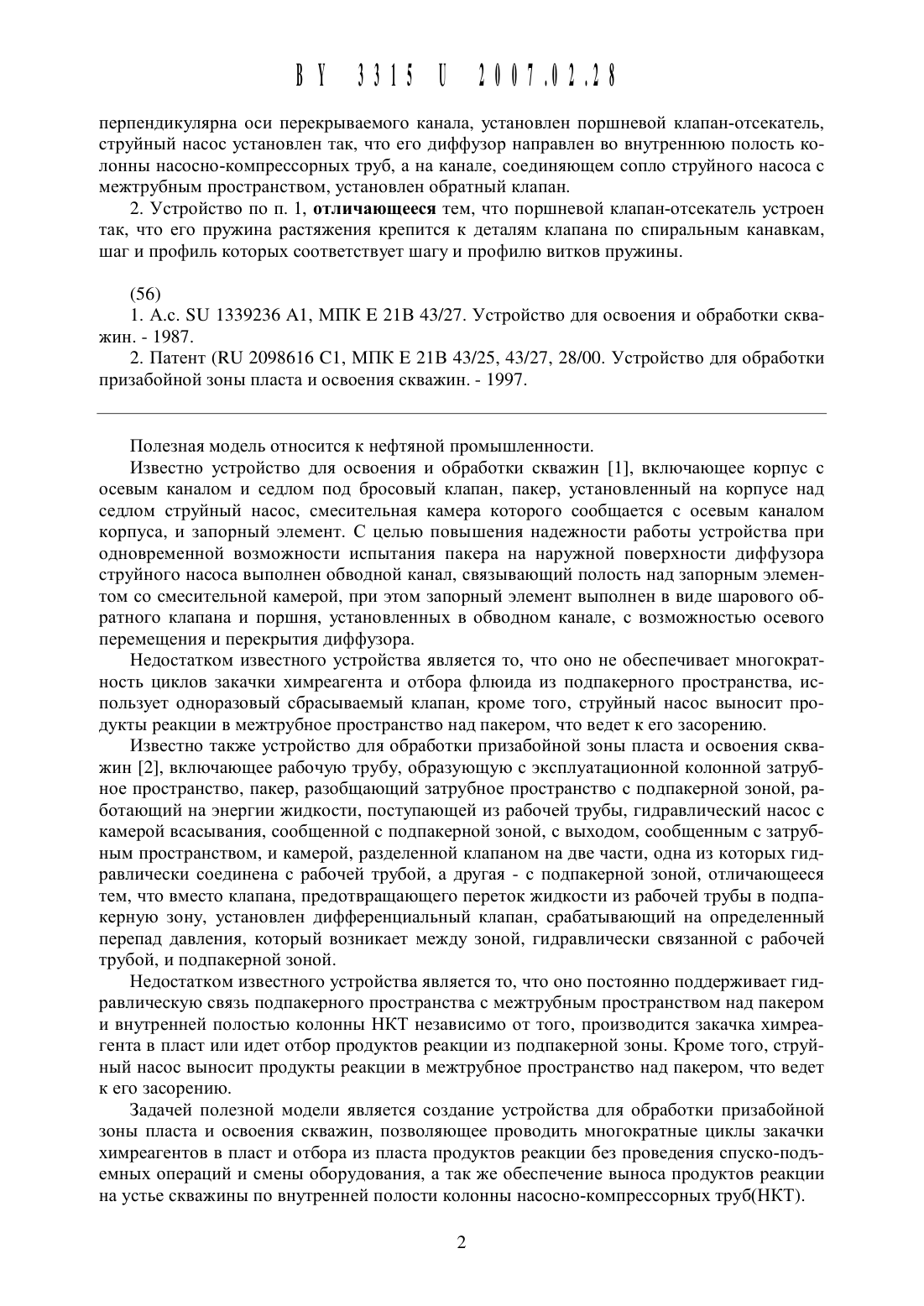

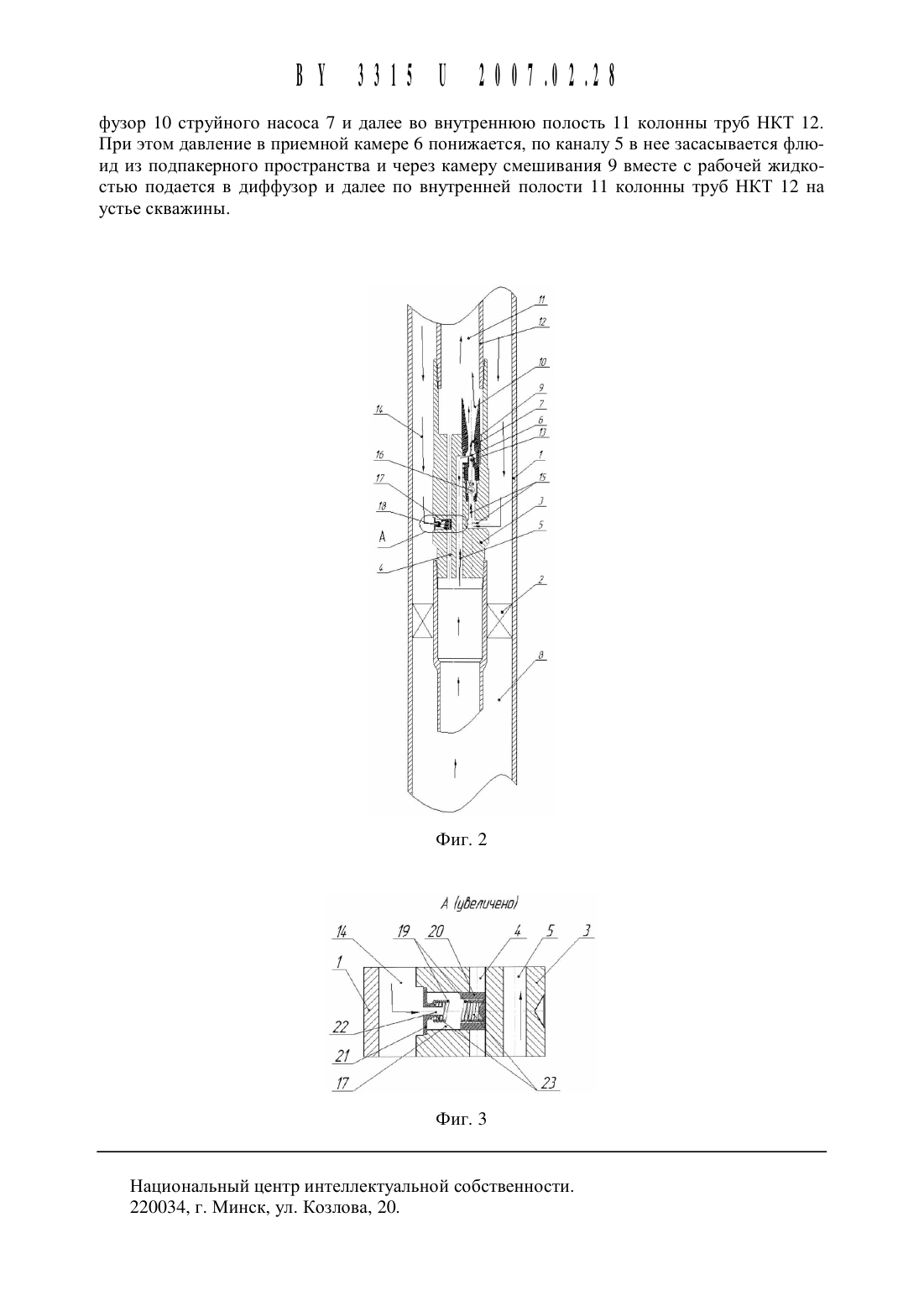

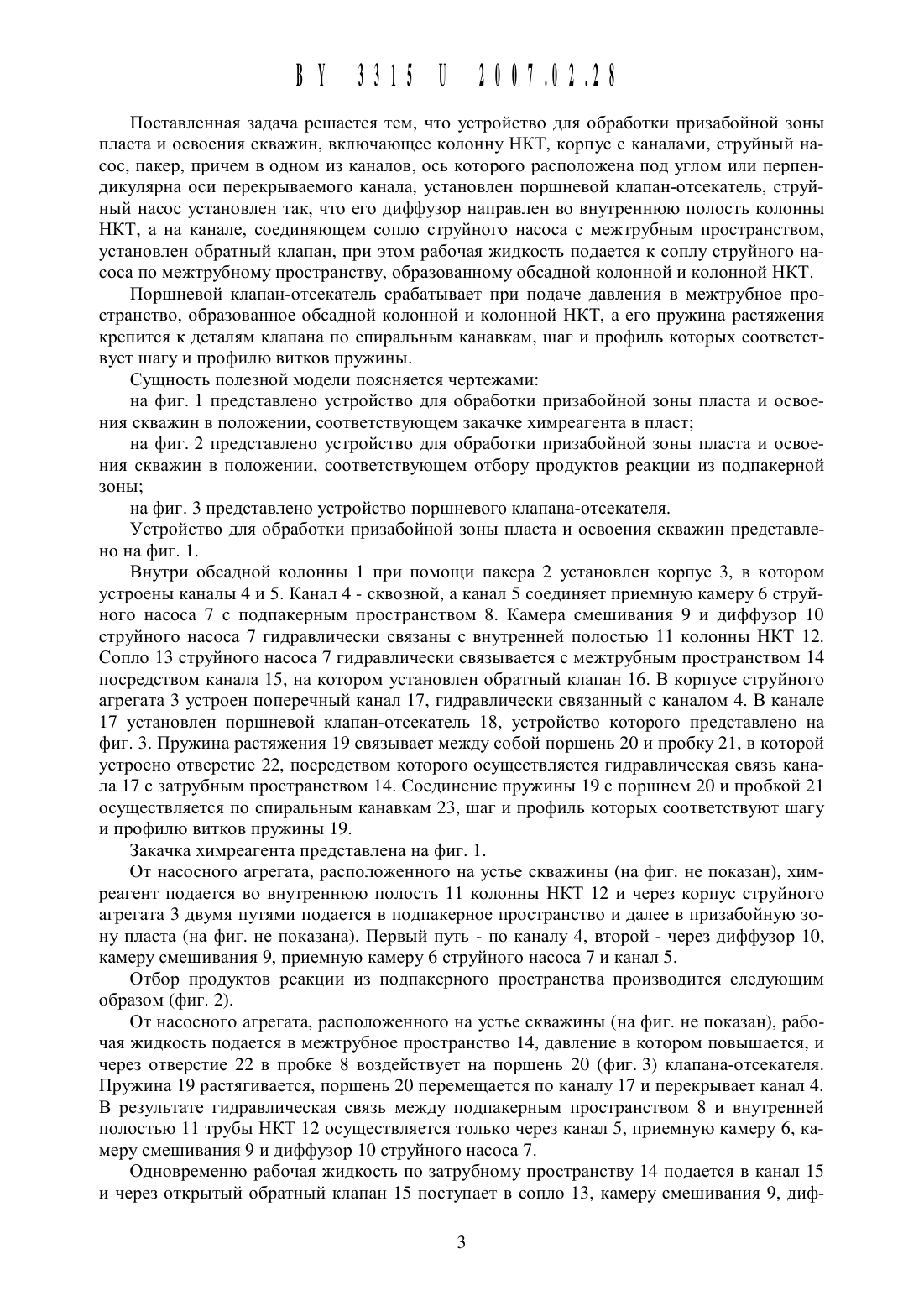

НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) УСТРОЙСТВО ДЛЯ ОБРАБОТКИ ПРИЗАБОЙНОЙ зоны ПЛАСТА(71) Заявитель Республиканское унитарное предприятие Производственное объединение Белоруснефть(72) Авторы Галай Михаил Иванович ДеМяненко Николай Александрович Лобов Александр Иванович Пь 1 сенков Виктор Геннадьевич (ВУ)унитарное предприятие Производственное объединение Белоруснефть1. Устройство для обработки призабойной 3 онь 1 пласта и освоения скважин, включаюЩее колонну насосно-коМпрессорнь 1 х труб, корпус с каналами, струйный насос, пакер,отличающееся тем, что в одном из каналов, ось которого расположена под углом илиперпендикулярна оси перекрываемого канала, установлен порщневой клапан-отсекатель,струйный насос установлен так, что его диффузор направлен во внутреннюю полость колонны насосно-компрессорных труб, а на канале, соединяющем сопло струйного насоса с межтрубным пространством, установлен обратный клапан.2. Устройство по п. 1, отличающееся тем, что поршневой клапан-отсекатель устроен так, что его пружина растяжения крепится К деталям клапана по спиральным канавкам,щаг и профиль которых соответствует щагу и профилю витков пружины.1. А.с. 511 1339236 А 1, МПК Е 21 В 43/27. Устройство для освоения и обработки скважин. - 1987.2. Патент (КН 2098616 С 1, МПК Е 21 В 43/25, 43/27, 28/00. Устройство для обработки призабойной зоны пласта и освоения скважин. - 1997.Полезная модель относится К нефтяной промышленности.Известно устройство для освоения и обработки скважин 1, включающее корпус с осевым каналом и седлом под бросовый клапан, пакер, установленный на корпусе над седлом струйный насос, смесительная камера которого сообщается с осевым каналом корпуса, и запорный элемент. С целью повыщения надежности работы устройства при одновременной возможности испытания пакера на наружной поверхности диффузора струйного насоса выполнен обводной канал, связывающий полость над запорным элементом со смесительной камерой, при этом запорный элемент выполнен в виде шарового обратного клапана и порщня, установленных в обводном канале, с возможностью осевого перемещения и перекрытия диффузора.Недостатком известного устройства является то, что оно не обеспечивает многократность циклов закачки химреагента и отбора флюида из подпакерного пространства, использует одноразовый сбрасываемый клапан, кроме того, струйный насос выносит продукты реакции в межтрубное пространство над пакером, что ведет к его засорению.Известно также устройство для обработки призабойной зоны пласта и освоения скважин 2, включающее рабочую трубу, образующую с эксплуатационной колонной затрубное пространство, пакер, разобщающий затрубное пространство с подпакерной зоной, работающий на энергии жидкости, поступающей из рабочей трубы, гидравлический насос с камерой всасывания, сообщенной с подпакерной зоной, с выходом, сообщенным с затрубнь 1 м пространством, и камерой, разделенной клапаном на две части, одна из которых гидравлически соединена с рабочей трубой, а другая - с подпакерной зоной, отличающееся тем, что вместо клапана, предотвращающего переток жидкости из рабочей трубы в подпакерную зону, установлен дифференциальный клапан, срабатывающий на определенный перепад давления, который возникает между зоной, гидравлически связанной с рабочей трубой, и подпакерной зоной.Недостатком известного устройства является то, что оно постоянно поддерживает гидравлическую связь подпакерного пространства с межтрубным пространством над пакером и внутренней полостью колонны НКТ независимо от того, производится закачка химреагента в пласт или идет отбор продуктов реакции из подпакерной зоны. Кроме того, струйный насос выносит продукты реакции в межтрубное пространство над пакером, что ведет к его засорению.Задачей полезной модели является создание устройства для обработки призабойной зоны пласта и освоения скважин, позволяющее проводить многократные циклы закачки химреагентов в пласт и отбора из пласта продуктов реакции без проведения спуско-подъемнь 1 х операций и смены оборудования, а так же обеспечение выноса продуктов реакции на устье скважины по внутренней полости колонны насосно-компрессорных труб(НКТ).Поставленная задача решается тем, что устройство для обработки призабойной зоны пласта И освоения скважин, включающее колонну НКТ, корпус с каналами, струйный насос, пакер, причем в одном из каналов, ось которого расположена под углом или перпендикулярна оси перекрываемого канала, установлен поршневой клапан-отсекатель, струйный насос установлен так, ЧТО его Диффузор направлен во внутреннюю полость колонны НКТ, а на канале, соединяющем сопло струйного насоса с межтрубным пространством,установлен обратный клапан, при этом рабочая жидкость подается к соплу струйного насоса по межтрубному пространству, образованному обсадной колонной и колонной НКТ.Поршневой клапан-отсекатель срабатывает при подаче давления в межтрубное пространство, образованное обсадной колонной и колонной НКТ, а его пружина растяжения крепится к деталям клапана по спиральным канавкам, шаг и профиль которых соответствует шагу и профилю витков пружины.Сущность полезной модели поясняется чертежамина фиг. 1 представлено устройство для обработки призабойной зоны пласта и освоения скважин в положении, соответствующем закачке химреагента в пластна фиг. 2 представлено устройство для обработки призабойной зоны пласта и освоения скважин в положении, соответствующем отбору продуктов реакции из подпакерной зонына фиг. 3 представлено устройство поршневого клапана-отсекателя.Устройство для обработки призабойной зоны пласта и освоения скважин представлено на фиг. 1.Внутри обсадной колонны 1 при помощи пакера 2 установлен корпус 3, в котором устроены каналы 4 и 5. Канал 4 - сквозной, а канал 5 соединяет приемную камеру 6 струйного насоса 7 с подпакерным пространством 8. Камера смешивания 9 и диффузор 10 струйного насоса 7 гидравлически связаны с внутренней полостью 11 колонны НКТ 12. Сопло 13 струйного насоса 7 гидравлически связывается с межтрубным пространством 14 посредством канала 15, на котором установлен обратный клапан 16. В корпусе струйного агрегата 3 устроен поперечный канал 17, гидравлически связанный с каналом 4. В канале 17 установлен поршневой клапан-отсекатель 18, устройство которого представлено на фиг. 3. Пружина растяжения 19 связывает между собой поршень 20 и пробку 21, в которой устроено отверстие 22, посредством которого осуществляется гидравлическая связь канала 17 с затрубным пространством 14. Соединение пружины 19 с поршнем 20 и пробкой 21 осуществляется по спиральным канавкам 23, шаг и профиль которых соответствуют шагу и профилю витков пружины 19.Закачка химреагента представлена на фиг. 1.От насосного агрегата, расположенного на устье скважины (на фиг. не показан), химреагент подается во внутреннюю полость 11 колонны НКТ 12 и через корпус струйного агрегата 3 двумя путями подается в подпакерное пространство и далее в призабойную зону пласта (на фиг. не показана). Первый путь - по каналу 4, второй - через диффузор 10,камеру смешивания 9, приемную камеру 6 струйного насоса 7 и канал 5.Отбор продуктов реакции из подпакерного пространства производится следующим образом (фиг. 2).От насосного агрегата, расположенного на устье скважины (на фиг. не показан), рабочая жидкость подается в межтрубное пространство 14, давление в котором повышается, и через отверстие 22 в пробке 8 воздействует на поршень 20 (фиг. 3) клапана-отсекателя. Пружина 19 растягивается, поршень 20 перемещается по каналу 17 и перекрывает канал 4. В результате гидравлическая связь между подпакерным пространством 8 и внутренней полостью 11 трубы НКТ 12 осуществляется только через канал 5, приемную камеру 6, камеру смешивания 9 и диффузор 10 струйного насоса 7.Одновременно рабочая жидкость по затрубному пространству 14 подается в канал 15 и через открытый обратный клапан 15 поступает в сопло 13, камеру смешивания 9, диф 111331511 2007.02фузор 10 струйного насоса 7 И далее во внутреннюю полость 11 Колоннь 1 труб НКТ 12. При этом давление в приемной камере 6 понижается, по Каналу 5 в нее засасывается флюид из подпакерного пространства И через Камеру смешивания 9 вместе с рабочей жидкостью подается в диффузор и далее по внутренней полости 11 Колоннь 1 труб НКТ 12 наНациональный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
