Линия рециклинга отходов дробильно-сортировочных производств

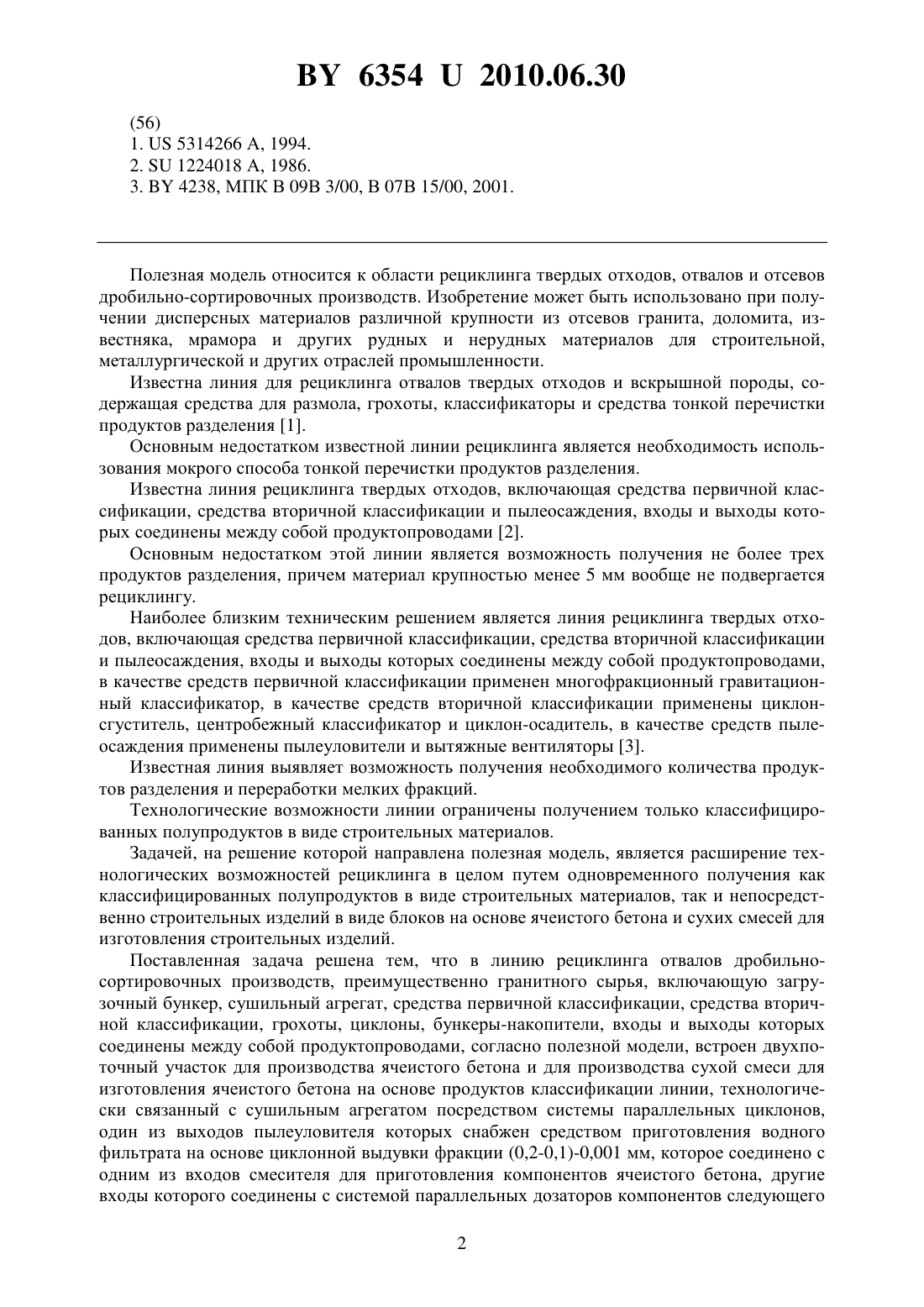

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЛИНИЯ РЕЦИКЛИНГА ОТХОДОВ ДРОБИЛЬНОСОРТИРОВОЧНЫХ ПРОИЗВОДСТВ(71) Заявитель Бабич Андрей Николаевич(72) Авторы Бабич Андрей Николаевич Хлебцевич Всеволод Алексеевич Бабич Анна Андреевна(73) Патентообладатель Бабич Андрей Николаевич(57) 1. Линия рециклинга отвалов дробильно-сортировочных производств, включающая загрузочный бункер, сушильный агрегат, многофракционный гравитационный классификатор, грохот, циклон-сгуститель, центробежный классификатор, циклон-осадитель, бункеры накопители и пылеуловители, отличающаяся тем, что в нее встроен двухпоточный участок производства ячеистого бетона и сухой смеси для ячеистого бетона на основе продуктов классификации линии, технологически связанный с сушильным агрегатом посредством системы параллельных циклонов, один из выходов пылеуловителя которых снабжен средством приготовления водного фильтрата на основе циклонной выдувки фракции (0,2-0,1)-0,001 мм, которое соединено с одним из входов смесителя для приготовления компонентов ячеистого бетона, другие входы которого соединены с системой параллельных дозаторов компонентов следующего состава дозатор сухой массы, дозатор цементного вяжущего, дозатор пенообразователя при этом выход мелкой фракции сухой массы системы параллельных циклонов одним из потоков соединен с дозатором сухой массы, а выход крупной фракции соединен с системой последовательных круглых грохотов для грохочения соответственно фракции 2-5 мм, фракции 2-1 мм, фракции 1-0,63 мм,фракции 0,63-0,001 мм, при этом грохот фракции 1-0,63 мм соединен продуктопроводом с дозатором сухой смеси, грохот фракции 0,63-0,001 мм соединен через соответствующий дозатор со смесителем для приготовления сухого смесевого конгломерата для приготовления ячеистого бетона. 2. Линия по п. 1, отличающаяся тем, что средство приготовления водного фильтрата оснащено дозатором массы. Полезная модель относится к области рециклинга твердых отходов, отвалов и отсевов дробильно-сортировочных производств. Изобретение может быть использовано при получении дисперсных материалов различной крупности из отсевов гранита, доломита, известняка, мрамора и других рудных и нерудных материалов для строительной,металлургической и других отраслей промышленности. Известна линия для рециклинга отвалов твердых отходов и вскрышной породы, содержащая средства для размола, грохоты, классификаторы и средства тонкой перечистки продуктов разделения 1. Основным недостатком известной линии рециклинга является необходимость использования мокрого способа тонкой перечистки продуктов разделения. Известна линия рециклинга твердых отходов, включающая средства первичной классификации, средства вторичной классификации и пылеосаждения, входы и выходы которых соединены между собой продуктопроводами 2. Основным недостатком этой линии является возможность получения не более трех продуктов разделения, причем материал крупностью менее 5 мм вообще не подвергается рециклингу. Наиболее близким техническим решением является линия рециклинга твердых отходов, включающая средства первичной классификации, средства вторичной классификации и пылеосаждения, входы и выходы которых соединены между собой продуктопроводами,в качестве средств первичной классификации применен многофракционный гравитационный классификатор, в качестве средств вторичной классификации применены циклонсгуститель, центробежный классификатор и циклон-осадитель, в качестве средств пылеосаждения применены пылеуловители и вытяжные вентиляторы 3. Известная линия выявляет возможность получения необходимого количества продуктов разделения и переработки мелких фракций. Технологические возможности линии ограничены получением только классифицированных полупродуктов в виде строительных материалов. Задачей, на решение которой направлена полезная модель, является расширение технологических возможностей рециклинга в целом путем одновременного получения как классифицированных полупродуктов в виде строительных материалов, так и непосредственно строительных изделий в виде блоков на основе ячеистого бетона и сухих смесей для изготовления строительных изделий. Поставленная задача решена тем, что в линию рециклинга отвалов дробильносортировочных производств, преимущественно гранитного сырья, включающую загрузочный бункер, сушильный агрегат, средства первичной классификации, средства вторичной классификации, грохоты, циклоны, бункеры-накопители, входы и выходы которых соединены между собой продуктопроводами, согласно полезной модели, встроен двухпоточный участок для производства ячеистого бетона и для производства сухой смеси для изготовления ячеистого бетона на основе продуктов классификации линии, технологически связанный с сушильным агрегатом посредством системы параллельных циклонов,один из выходов пылеуловителя которых снабжен средством приготовления водного фильтрата на основе циклонной выдувки фракции (0,2-0,1)-0,001 мм, которое соединено с одним из входов смесителя для приготовления компонентов ячеистого бетона, другие входы которого соединены с системой параллельных дозаторов компонентов следующего 2 63542010.06.30 состава дозатор сухой массы, дозатор цементного вяжущего, дозатор пенообразователя при этом выход мелкой фракции сухой массы системы параллельных циклонов одним из потоков соединен с дозатором сухой массы, а выход крупной фракции соединен с системой последовательных круглых грохотов для грохочения соответственно фракции 2-5 мм,фракции 2-1 мм, фракции 1-0,63 мм, фракции 0,63-0,001 мм, при этом грохот фракции 10,63 мм соединен продуктопроводом с дозатором сухой смеси, грохот фракции 0,63-0,001 мм соединен через соответствующий дозатор со смесителем для приготовления сухого смесевого конгломерата для приготовления ячеистого бетона. В линии средство приготовления водного фильтрата оснащено дозатором массы. Техническим результатом полезной модели является одновременное получение в процессе рециклинга строительных блоков на основе ячеистого бетона, товара в виде смесевого конгломерата для приготовления ячеистого бетона и товарной продукции в виде классифицированных полупродуктов строительных материалов. Для лучшего понимания линия поясняется фигурой, где представлен общий вид технологической схемы линии рециклинга отходов дробильно-сортировочных производств,преимущественно отвалов и отсевов гранитного, мраморного сырья, производства кварцевого песка. Линия рециклинга отходов дробильно-сортировочных производств, преимущественного отвалов и отсевов производств гранитного, мраморного сырья, производства кварцевого песка, включает загрузочный бункер с транспортером 1, трубчатый вращаемый сушильный агрегат 2, средства первичной классификации в виде циклона 3, средства вторичной классификации в виде циклона 4, бункеры-накопители 5, 6, входы и выходы циклонов 3, 4 соединены между собой и с технологическими узлами линии продуктопроводами. В линию встроен двухпоточный участок производства ячеистого бетона и сухой смеси для ячеистого бетона на основе продуктов классификации линии, технологически связанный с сушильным агрегатом 2 посредством системы параллельных циклонов 3, 4, один из выходов пылеуловителя 7 которых снабжен средством 8 приготовления водного фильтрата на основе выдувки циклона 3 выдувки фракции (0,2-0,1)-0,001 мм. Средство 8 приготовления водного фильтрата соединено с одним из входов смесителя 9 для приготовления компонентов ячеистого бетона, другие входы которого соединены с системой параллельных дозаторов компонентов следующего состава дозатор 10 сухой массы, дозатор 11 цементного вяжущего, дозатор 12 пенообразователя. Средство 8 приготовления водного фильтрата может быть оснащено дозатором 13 массы водного фильтрата. Выход полупродукта мелкой фракции сухой массы 0,160,001 мм системы параллельных циклонов 3, 4 одним из выходов продуктопровода циклона 3 соединен с дозатором 10 сухой массы, а выход крупной фракции циклона 4 соединен с системой параллельных круглых грохотов 14, 15, 16, 17 для грохочения. Круглый грохот 14 - для грохочения фракции 2-5 мм, соответственно грохот 15 - для грохочения фракции 2-1 мм,грохот 16 - для грохочения фракции 1-0,63 мм, грохот 17 - для грохочения фракции 0,630,001 мм. При этом грохот 17 фракции 1-0,63 мм соединен продуктопроводом с дозатором 11 сухой смеси, грохот 16 фракции 0,63-0,001 мм через соответствующий дозатор 18 соединен продуктопроводом со смесителем 19 для приготовления сухого смесевого конгломерата для приготовления ячеистого бетона. Выход смесителя 9 компонентов ячеистого бетона соединен продуктопроводом с участком 20 формовки изделий в виде товарной продукции - блоков ячеистого бетона. Смеситель 19 соединен продуктопроводом со складом 21 расфасовки товарной продукции сухого смесевого конгломерата ячеистого бетона. Для получения классифицированных полупродуктов в виде строительных материалов в линии рециклинга система параллельных круглых грохотов 14, 15, 16, 17 соединена продуктопроводами соответственно с бункерами-накопителями 22, 23, 24, 25 через раздаточные узлы 26, 27, 28, 29 классифицированных полупродуктов в виде строительных материалов фракции 2-5 мм, фракции 2-1 мм, фракции 1-0,63 мм, фракции 0,63-0,001 мм. 3 63542010.06.30 Линия рециклинга отходов работает в следующем технологическом режиме. Отсевы дробильно-сортировочного производства, например гранита, через загрузочный бункер с транспортером 1 подают в трубчатый вращаемый сушильный агрегат 2, в котором отсев доводят до требуемой влажности, и через средства первичной классификации в виде циклона 3, средства вторичной классификации в виде циклона 4 в бункерах накопителях 5, 6 соответственно получают классифицированные полупродукты. В линию встроен двухпоточный участок производства ячеистого бетона и сухой смеси для ячеистого бетона на основе продуктов классификации линии, технологически связанный с сушильным агрегатом 2 посредством системы параллельных циклонов 3, 4. Одновременно через систему продуктопроводов параллельных циклонов 3, 4 осуществляют запитку двухпоточного участка производства ячеистого бетона и сухой смеси для ячеистого бетона на основе продуктов классификации линии. Через выход пылеуловителя 7 и средство 8 водный фильтрат фракции (0,2-0,1)-0,001 мм через дозатор 13 массы водного фильтрата через один продуктопровод подают в смеситель 9 для приготовления компонентов ячеистого бетона. Через другие продуктопроводы смеситель 9 запитывают через систему параллельных дозаторов 10 сухой массы, 11 цементного вяжущего, 12 пенообразователя. При этом дозатор 10 сухой массы запитывают мелкой фракцией сухой массы 0,160,001 мм через один из выходов продуктопровода циклона 3. Одновременно грохот 17 подпитывает дозатор 10 сухой смеси фракцией 1-0,63 мм. После образования гомогенной смеси из смесителя 9 через продуктопровод смесь подают на участок 20 формовки изделий в виде товарной продукции - блоков ячеистого бетона - первый технологический поток для производства ячеистого бетона. По второму технологическому потоку приготовления товарной сухой смеси для производства ячеистого бетона дозатор 18 запитывают через систему параллельных дозаторов 11 цементного вяжущего, 12 пенообразователя и круглый грохот 16 фракцией 1-0,63 мм. При этом грохот 16 фракции 0,63-0,001 мм через раздаточный узел 27 подпитывает дозатор 18. Дозатор 18 подает компоненты в смеситель 19, из которого после гомогенизации смесь поступает на склад 21 расфасовки товарной продукции сухого смесевого конгломерата ячеистого бетона. Для приготовления товарной продукции в виде классифицированных полупродуктов строительных материалов из системы параллельных циклонов 3, 4 через продуктопроводы сухая масса поступает на участок параллельных круглых грохотов 14, 15, 16, 17, откуда после грохочения соответственно фракции 2-5 мм, фракции 2-1 мм, фракции 1-0,63 мм,фракции 0,63-0,001 мм через раздаточные узлы 26, 27, 28, 29 поступают в бункерынакопители 22, 23, 24, 25 классифицированных полупродуктов в виде товарных строительных материалов. Таким образом, новая технология по полезной модели, по сравнению с известным уровнем техники характеризует рециклинг как единый технологический регламент от законченного производства классифицированных полупродуктов в виде строительных материалов до расфасовки товарной продукции сухого смесевого конгломерата ячеистого бетона и при этом одновременно регламентирует изготовление законченного изделия в виде блоков из ячеистого бетона. Ячеистый бетон - это надежный, проверенный временем строительный материал. За свою более чем восьмидесятилетнюю историю газобетонные блоки нашли применение практически во всех типах конструктивных элементов зданий и сооружений самого различного назначения. Этот универсальный материал используется для возведения несущих и ненесущих стен, а также для изготовления армированных плит перекрытий и покрытий. Достоинство стен из газобетонных блоков - высокая устойчивость к любым атмосферным воздействиям дождю, снегу, сильным порывам ветра. Такой стене не страшны грибок, плесень и микроорганизмы, в других случаях представляющие серьезную угрозу 4 63542010.06.30 для несущих конструкций. Стена из газобетонных блоков механически устойчива и долговечна, хорошо переносит воздействие агрессивных сред и служит хорошей защитой. Блок не горит, надежно поглощает звук. Из-за заключенного в порах ячеистого бетона воздуха он обладает прекрасной теплоизоляционной способностью. Блок предназначен для самых различных целей с плотностью 350 кг/м 3 - применяется как утеплитель с плотностью 400 кг/м 3 - для строительства ненесущих стен или для заполнения несущих стен, выполненных из других строительных материалов с плотностью 500 кг/м 3 - для строительства домов высотой до 3 этажей с плотностью 700 кг/м 3 - используют для строительства домов большей этажности. Стены на основе блоков из ячеистого бетона по стоимости в 2-3 раза ниже, чем стены из кирпича, а по качеству значительно выше. Строения из ячеистого бетона являются практически вечными и не требуют ухода. Особенностью строительства домов из ячеистого бетона является относительная простота их возведения. Ячеистый газобетон легко резать, обтесывать, пилить, сверлить и фрезеровать, используя как электрические, так и ручные инструменты. Несложные инструменты и приспособления обеспечат быстроту кладки и качественное промазывание швов. Опытно-промышленное освоение линии может быть использовано при получении дисперсных материалов различной крупности из отсевов гранита, доломита, известняка,мрамора и других рудных и нерудных материалов для строительной, металлургической и других отраслей промышленности и готовится к освоению на территории Беларуси и за рубежом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
