Культиватор для междурядной обработки почвы сельскохозяйственных культур
Номер патента: U 6259
Опубликовано: 30.06.2010
Авторы: Яговдик Семен Григорьевич, Аутко Александр Александрович, Игнатков Степан Степанович, Голинский Иван Максимович, Глеков Николай Фёдорович
Текст

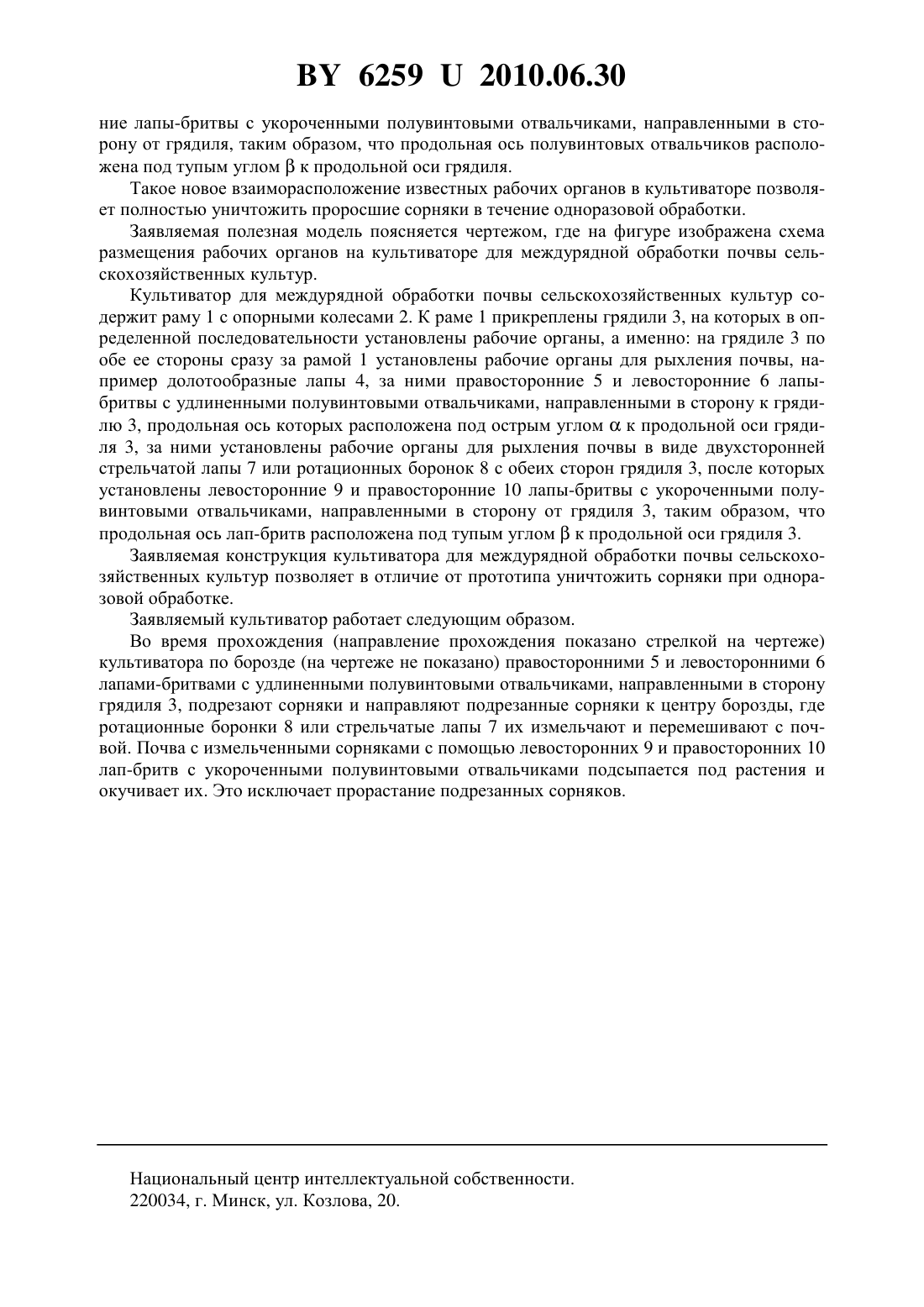

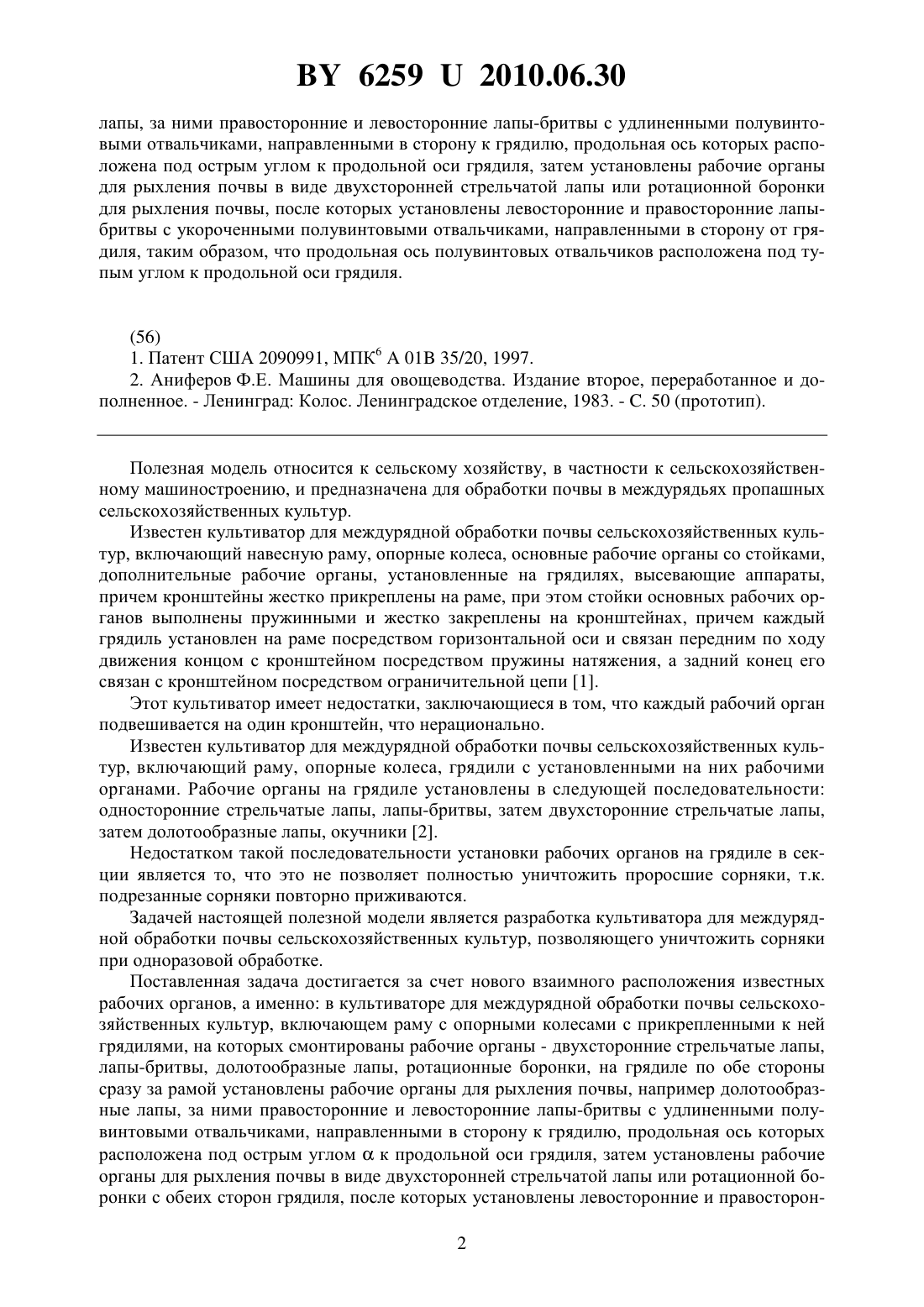

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КУЛЬТИВАТОР ДЛЯ МЕЖДУРЯДНОЙ ОБРАБОТКИ ПОЧВЫ СЕЛЬСКОХОЗЯЙСТВЕННЫХ КУЛЬТУР(71) Заявитель Республиканское научнопроизводственное дочернее унитарное предприятие Институт овощеводства(72) Авторы Аутко Александр Александрович Игнатков Степан Степанович Голинский Иван Максимович Глеков Николай Фдорович Яговдик Семен Григорьевич(73) Патентообладатель Республиканское научно-производственное дочернее унитарное предприятие Институт овощеводства(57) Культиватор для междурядной обработки почвы сельскохозяйственных культур,включающий раму с опорными колесами и прикрепленными к ней грядилями, на которых смонтированы рабочие органы - двухсторонние стрельчатые лапы, лапы-бритвы, долотообразные лапы, ротационные боронки, отличающийся тем, что на грядиле по обе стороны сразу за рамой установлены рабочие органы для рыхления почвы, например долотообразные 62592010.06.30 лапы, за ними правосторонние и левосторонние лапы-бритвы с удлиненными полувинтовыми отвальчиками, направленными в сторону к грядилю, продольная ось которых расположена под острым углом к продольной оси грядиля, затем установлены рабочие органы для рыхления почвы в виде двухсторонней стрельчатой лапы или ротационной боронки для рыхления почвы, после которых установлены левосторонние и правосторонние лапыбритвы с укороченными полувинтовыми отвальчиками, направленными в сторону от грядиля, таким образом, что продольная ось полувинтовых отвальчиков расположена под тупым углом к продольной оси грядиля.(56) 1. Патент США 2090991, МПК 601 35/20, 1997. 2. Аниферов Ф.Е. Машины для овощеводства. Издание второе, переработанное и дополненное. - Ленинград Колос. Ленинградское отделение, 1983. - . 50 (прототип). Полезная модель относится к сельскому хозяйству, в частности к сельскохозяйственному машиностроению, и предназначена для обработки почвы в междурядьях пропашных сельскохозяйственных культур. Известен культиватор для междурядной обработки почвы сельскохозяйственных культур, включающий навесную раму, опорные колеса, основные рабочие органы со стойками,дополнительные рабочие органы, установленные на грядилях, высевающие аппараты,причем кронштейны жестко прикреплены на раме, при этом стойки основных рабочих органов выполнены пружинными и жестко закреплены на кронштейнах, причем каждый грядиль установлен на раме посредством горизонтальной оси и связан передним по ходу движения концом с кронштейном посредством пружины натяжения, а задний конец его связан с кронштейном посредством ограничительной цепи 1. Этот культиватор имеет недостатки, заключающиеся в том, что каждый рабочий орган подвешивается на один кронштейн, что нерационально. Известен культиватор для междурядной обработки почвы сельскохозяйственных культур, включающий раму, опорные колеса, грядили с установленными на них рабочими органами. Рабочие органы на грядиле установлены в следующей последовательности односторонние стрельчатые лапы, лапы-бритвы, затем двухсторонние стрельчатые лапы,затем долотообразные лапы, окучники 2. Недостатком такой последовательности установки рабочих органов на грядиле в секции является то, что это не позволяет полностью уничтожить проросшие сорняки, т.к. подрезанные сорняки повторно приживаются. Задачей настоящей полезной модели является разработка культиватора для междурядной обработки почвы сельскохозяйственных культур, позволяющего уничтожить сорняки при одноразовой обработке. Поставленная задача достигается за счет нового взаимного расположения известных рабочих органов, а именно в культиваторе для междурядной обработки почвы сельскохозяйственных культур, включающем раму с опорными колесами с прикрепленными к ней грядилями, на которых смонтированы рабочие органы - двухсторонние стрельчатые лапы,лапы-бритвы, долотообразные лапы, ротационные боронки, на грядиле по обе стороны сразу за рамой установлены рабочие органы для рыхления почвы, например долотообразные лапы, за ними правосторонние и левосторонние лапы-бритвы с удлиненными полувинтовыми отвальчиками, направленными в сторону к грядилю, продольная ось которых расположена под острым угломк продольной оси грядиля, затем установлены рабочие органы для рыхления почвы в виде двухсторонней стрельчатой лапы или ротационной боронки с обеих сторон грядиля, после которых установлены левосторонние и правосторон 2 62592010.06.30 ние лапы-бритвы с укороченными полувинтовыми отвальчиками, направленными в сторону от грядиля, таким образом, что продольная ось полувинтовых отвальчиков расположена под тупым угломк продольной оси грядиля. Такое новое взаиморасположение известных рабочих органов в культиваторе позволяет полностью уничтожить проросшие сорняки в течение одноразовой обработки. Заявляемая полезная модель поясняется чертежом, где на фигуре изображена схема размещения рабочих органов на культиваторе для междурядной обработки почвы сельскохозяйственных культур. Культиватор для междурядной обработки почвы сельскохозяйственных культур содержит раму 1 с опорными колесами 2. К раме 1 прикреплены грядили 3, на которых в определенной последовательности установлены рабочие органы, а именно на грядиле 3 по обе ее стороны сразу за рамой 1 установлены рабочие органы для рыхления почвы, например долотообразные лапы 4, за ними правосторонние 5 и левосторонние 6 лапыбритвы с удлиненными полувинтовыми отвальчиками, направленными в сторону к грядилю 3, продольная ось которых расположена под острым угломк продольной оси грядиля 3, за ними установлены рабочие органы для рыхления почвы в виде двухсторонней стрельчатой лапы 7 или ротационных боронок 8 с обеих сторон грядиля 3, после которых установлены левосторонние 9 и правосторонние 10 лапы-бритвы с укороченными полувинтовыми отвальчиками, направленными в сторону от грядиля 3, таким образом, что продольная ось лап-бритв расположена под тупым угломк продольной оси грядиля 3. Заявляемая конструкция культиватора для междурядной обработки почвы сельскохозяйственных культур позволяет в отличие от прототипа уничтожить сорняки при одноразовой обработке. Заявляемый культиватор работает следующим образом. Во время прохождения (направление прохождения показано стрелкой на чертеже) культиватора по борозде (на чертеже не показано) правосторонними 5 и левосторонними 6 лапами-бритвами с удлиненными полувинтовыми отвальчиками, направленными в сторону грядиля 3, подрезают сорняки и направляют подрезанные сорняки к центру борозды, где ротационные боронки 8 или стрельчатые лапы 7 их измельчают и перемешивают с почвой. Почва с измельченными сорняками с помощью левосторонних 9 и правосторонних 10 лап-бритв с укороченными полувинтовыми отвальчиками подсыпается под растения и окучивает их. Это исключает прорастание подрезанных сорняков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
МПК / Метки
МПК: A01B 35/00
Метки: почвы, обработки, культиватор, сельскохозяйственных, культур, междурядной
