Линия рециклинга твердых отходов

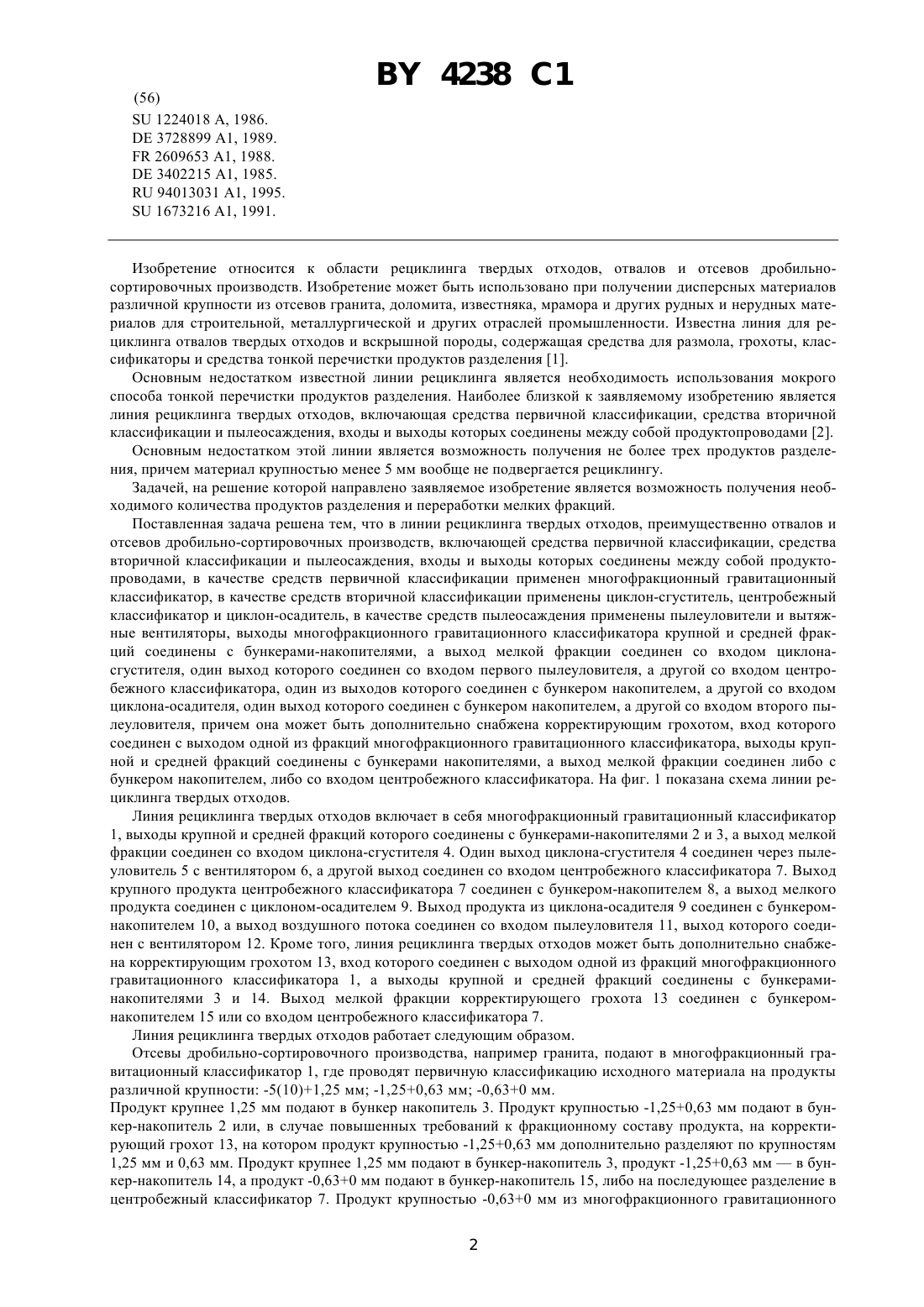

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ЛИНИЯ РЕЦИКЛИНГА ТВЕРДЫХ ОТХОДОВ(73) Патентообладатели Артамонов Анатолий Михайлович, Бабич Андрей Николаевич,Воробьев Владимир Васильевич, Гринько Михаил Федорович, Фогелев Владимир Арсеньевич(57) 1. Линия рециклинга твердых отходов, преимущественно отвалов и отсевов дробильно-сортировочных производств, включающая средства первичной классификации, средства вторичной классификации и пылеосаждения, входы и выходы которых соединены между собой продуктопроводами, отличающаяся тем, что в качестве средств первичной классификации применен многофракционный гравитационный классификатор, в качестве средств вторичной классификации применены циклон-сгуститель, центробежный классификатор и циклон-осадитель, в качестве средств пылеосаждения применены пылеуловители и вытяжные вентиляторы, выходы многофракционного гравитационного классификатора крупной и средней фракций соединены с бункерами-накопителями, а выход мелкой фракции соединен со входом циклона-сгустителя, один выход которого соединен со входом первого пылеуловителя, а другой со входом центробежного классификатора, один из выходов которого соединен с бункером-накопителем, а другой - со входом циклона-осадителя, один выход которого соединен с бункером-накопителем, а другой - со входом второго пылеуловителя. 2. Линия рециклинга отвалов твердых отходов по п. 1, отличающаяся тем, что она дополнительно снабжена корректирующим грохотом, вход которого соединен с выходом одной из фракций многофракционного гравитационного классификатора, выходы крупной и средней фракций соединены с бункераминакопителями, а выход мелкой фракции соединен либо с бункером-накопителем, либо со входом центробежного классификатора. Изобретение относится к области рециклинга твердых отходов, отвалов и отсевов дробильносортировочных производств. Изобретение может быть использовано при получении дисперсных материалов различной крупности из отсевов гранита, доломита, известняка, мрамора и других рудных и нерудных материалов для строительной, металлургической и других отраслей промышленности. Известна линия для рециклинга отвалов твердых отходов и вскрышной породы, содержащая средства для размола, грохоты, классификаторы и средства тонкой перечистки продуктов разделения 1. Основным недостатком известной линии рециклинга является необходимость использования мокрого способа тонкой перечистки продуктов разделения. Наиболее близкой к заявляемому изобретению является линия рециклинга твердых отходов, включающая средства первичной классификации, средства вторичной классификации и пылеосаждения, входы и выходы которых соединены между собой продуктопроводами 2. Основным недостатком этой линии является возможность получения не более трех продуктов разделения, причем материал крупностью менее 5 мм вообще не подвергается рециклингу. Задачей, на решение которой направлено заявляемое изобретение является возможность получения необходимого количества продуктов разделения и переработки мелких фракций. Поставленная задача решена тем, что в линии рециклинга твердых отходов, преимущественно отвалов и отсевов дробильно-сортировочных производств, включающей средства первичной классификации, средства вторичной классификации и пылеосаждения, входы и выходы которых соединены между собой продуктопроводами, в качестве средств первичной классификации применен многофракционный гравитационный классификатор, в качестве средств вторичной классификации применены циклон-сгуститель, центробежный классификатор и циклон-осадитель, в качестве средств пылеосаждения применены пылеуловители и вытяжные вентиляторы, выходы многофракционного гравитационного классификатора крупной и средней фракций соединены с бункерами-накопителями, а выход мелкой фракции соединен со входом циклонасгустителя, один выход которого соединен со входом первого пылеуловителя, а другой со входом центробежного классификатора, один из выходов которого соединен с бункером накопителем, а другой со входом циклона-осадителя, один выход которого соединен с бункером накопителем, а другой со входом второго пылеуловителя, причем она может быть дополнительно снабжена корректирующим грохотом, вход которого соединен с выходом одной из фракций многофракционного гравитационного классификатора, выходы крупной и средней фракций соединены с бункерами накопителями, а выход мелкой фракции соединен либо с бункером накопителем, либо со входом центробежного классификатора. На фиг. 1 показана схема линии рециклинга твердых отходов. Линия рециклинга твердых отходов включает в себя многофракционный гравитационный классификатор 1, выходы крупной и средней фракций которого соединены с бункерами-накопителями 2 и 3, а выход мелкой фракции соединен со входом циклона-сгустителя 4. Один выход циклона-сгустителя 4 соединен через пылеуловитель 5 с вентилятором 6, а другой выход соединен со входом центробежного классификатора 7. Выход крупного продукта центробежного классификатора 7 соединен с бункером-накопителем 8, а выход мелкого продукта соединен с циклоном-осадителем 9. Выход продукта из циклона-осадителя 9 соединен с бункеромнакопителем 10, а выход воздушного потока соединен со входом пылеуловителя 11, выход которого соединен с вентилятором 12. Кроме того, линия рециклинга твердых отходов может быть дополнительно снабжена корректирующим грохотом 13, вход которого соединен с выходом одной из фракций многофракционного гравитационного классификатора 1, а выходы крупной и средней фракций соединены с бункераминакопителями 3 и 14. Выход мелкой фракции корректирующего грохота 13 соединен с бункеромнакопителем 15 или со входом центробежного классификатора 7. Линия рециклинга твердых отходов работает следующим образом. Отсевы дробильно-сортировочного производства, например гранита, подают в многофракционный гравитационный классификатор 1, где проводят первичную классификацию исходного материала на продукты различной крупности -5(10)1,25 мм -1,250,63 мм -0,630 мм. Продукт крупнее 1,25 мм подают в бункер накопитель 3. Продукт крупностью -1,250,63 мм подают в бункер-накопитель 2 или, в случае повышенных требований к фракционному составу продукта, на корректирующий грохот 13, на котором продукт крупностью -1,250,63 мм дополнительно разделяют по крупностям 1,25 мм и 0,63 мм. Продукт крупнее 1,25 мм подают в бункер-накопитель 3, продукт -1,250,63 ммв бункер-накопитель 14, а продукт -0,630 мм подают в бункер-накопитель 15, либо на последующее разделение в центробежный классификатор 7. Продукт крупностью -0,630 мм из многофракционного гравитационного 2 4238 1 классификатора 1 с воздушным потоком направляют в циклон-сгуститель 4, откуда часть воздушного потока направляют в пылеуловитель 5 на очистку и через вентилятор 6 выбрасывают в атмосферу, а другую часть воздушного потока с материалом подают на последующее разделение в центробежный классификатор 7. Из классификатора 7 продукт крупностью -0,630,16 мм подают в бункер-накопитель 8, а продукт крупностью 0,160 мм с воздушным потоком подают в циклон-осадитель 9, из которого его направляют в бункернакопитель 10. Воздушный поток из циклона-осадителя 9 направляют на очистку в пылеуловитель 11 и через вентилятор 12 выбрасывают в атмосферу. Таким образом, полученные из отсевов дробильно-сортировочного производства гранита продукты направляют потребителю. Так продукт крупностью -5(10)1,25 мм используют в качестве наполнителя для асфальтных, бетонных смесей и других строительных нужд. Продукты крупностью -1,250,63 мм и -0,630,16 мм используют в качестве рубероидных посыпок, наполнителей асфальтных, бетонных смесей и в других целях. Продукт крупностью -0,160 мм используют в качестве абразивов, наполнителей чистящих паст и в других целях. Предложенная технологическая линия позволяет проводить разделение и обеспылевание отсевов дробильно-сортировочных производств и других твердых отходов сухим способом, в результате чего возможно получать практически любой ряд продуктов заданной крупности вплоть до тонкодисперсных. Использование в линии циклона-сгустителя позволяет уменьшить удельные энергозатраты и материалоемкость. Источники информации 1.5314266 А, 1994. 2.1224018 ,1986. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
