Устройство для подготовки поля к поливу дождеванием
Номер патента: U 3284
Опубликовано: 28.02.2007
Авторы: Рудковская Галина Николаевна, Копытовский Виктор Владимирович, Невдах Василий Иванович, Желязко Владимир Иосифович, Михальченко Николай Николаевич
Текст

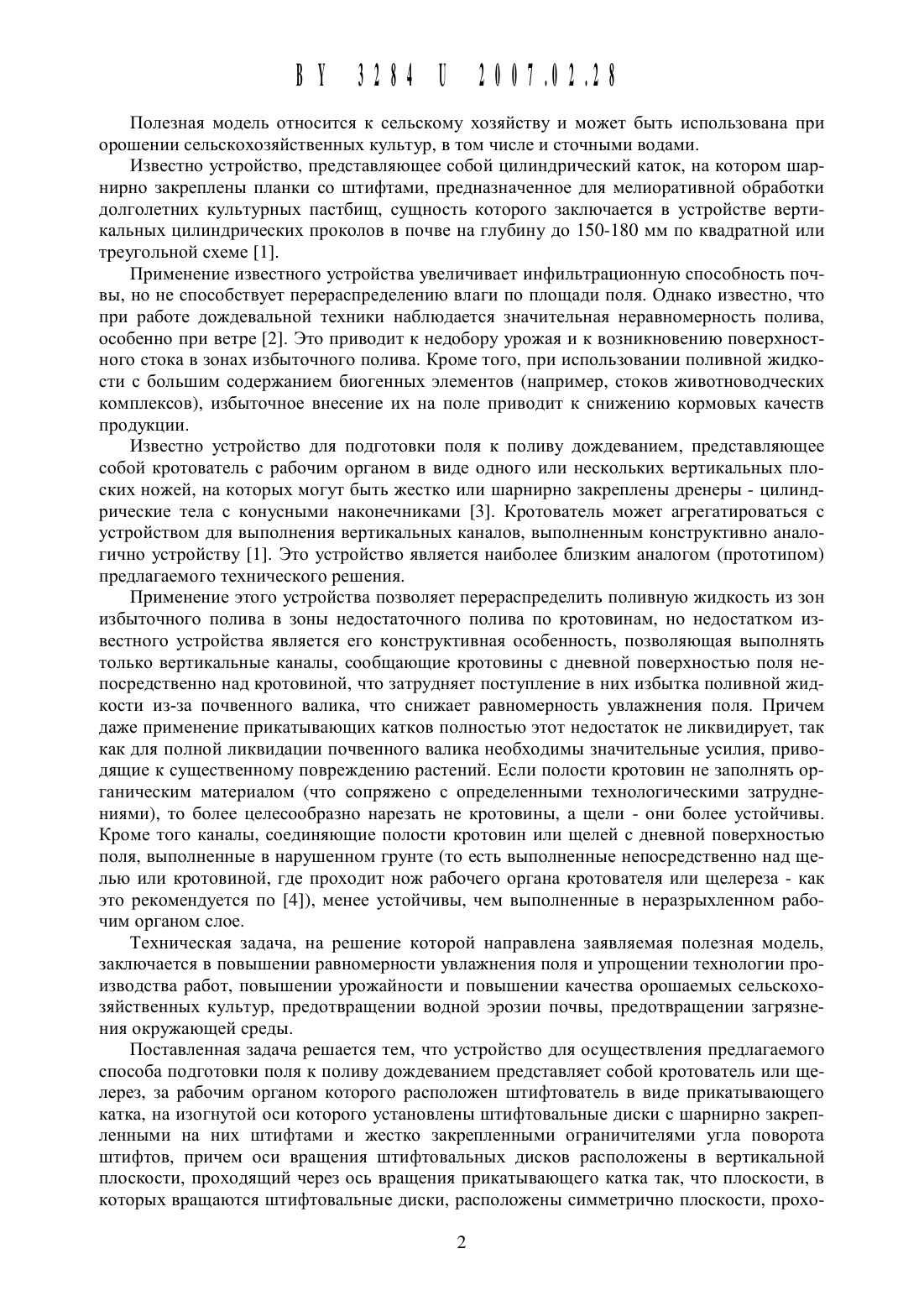

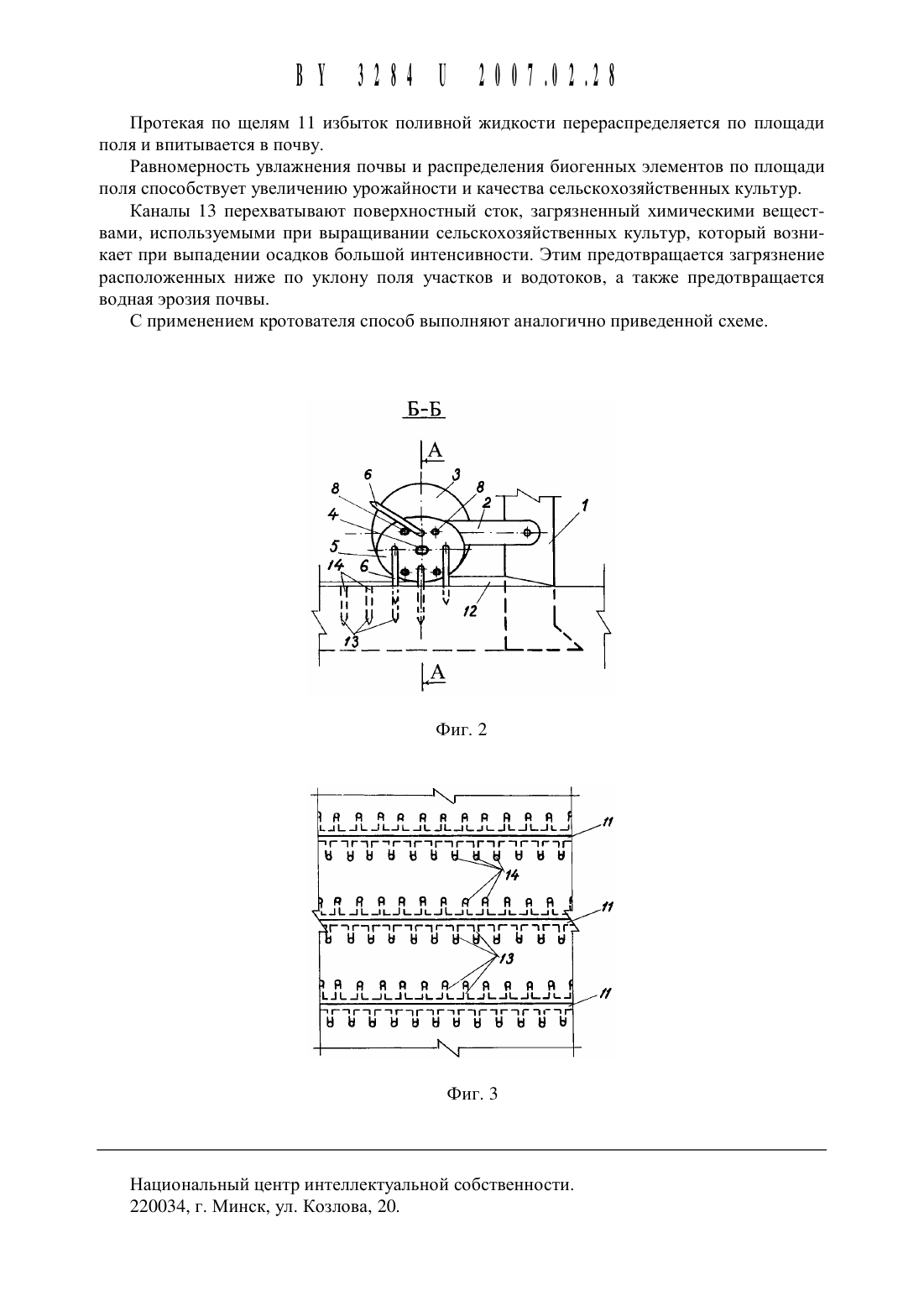

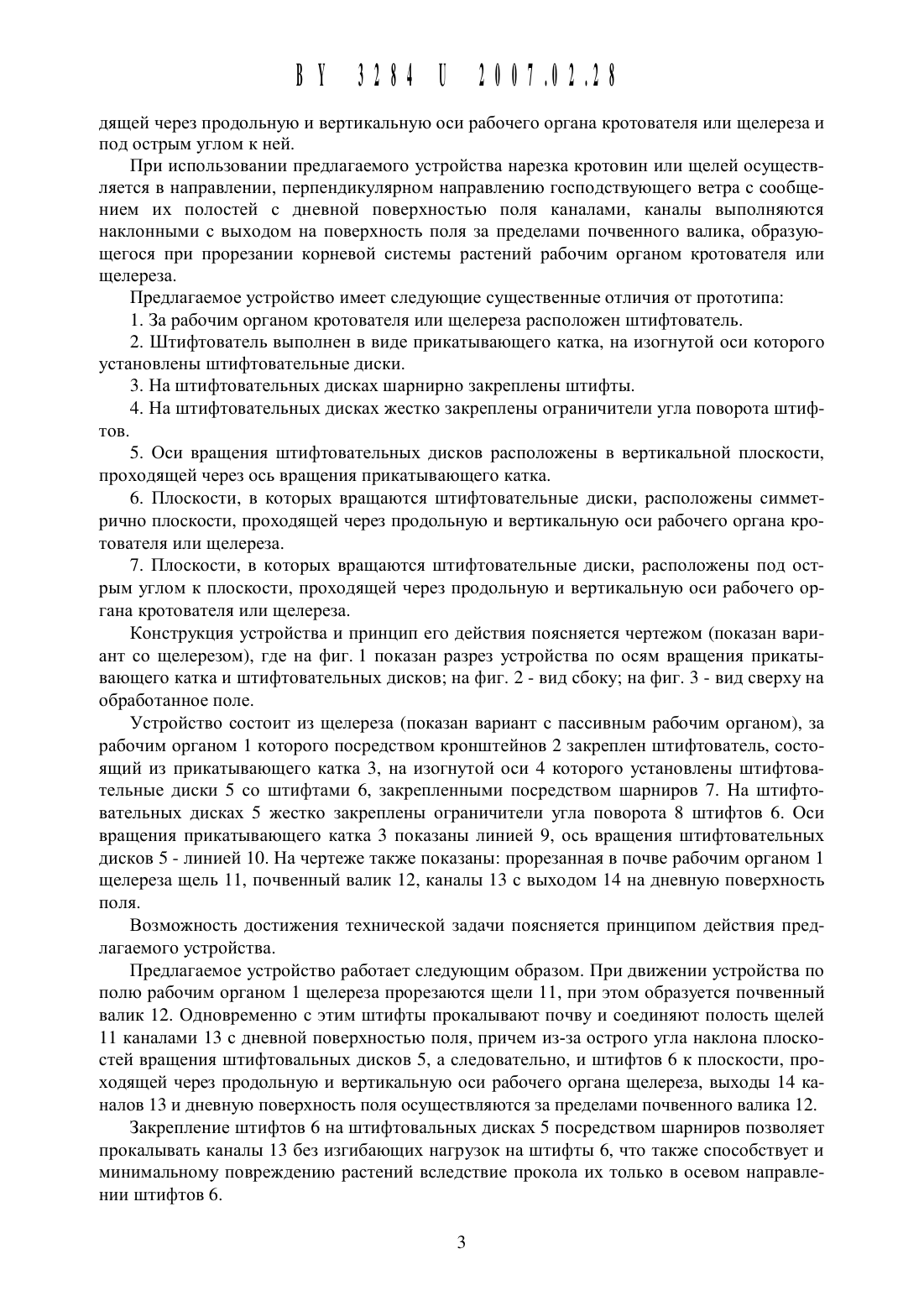

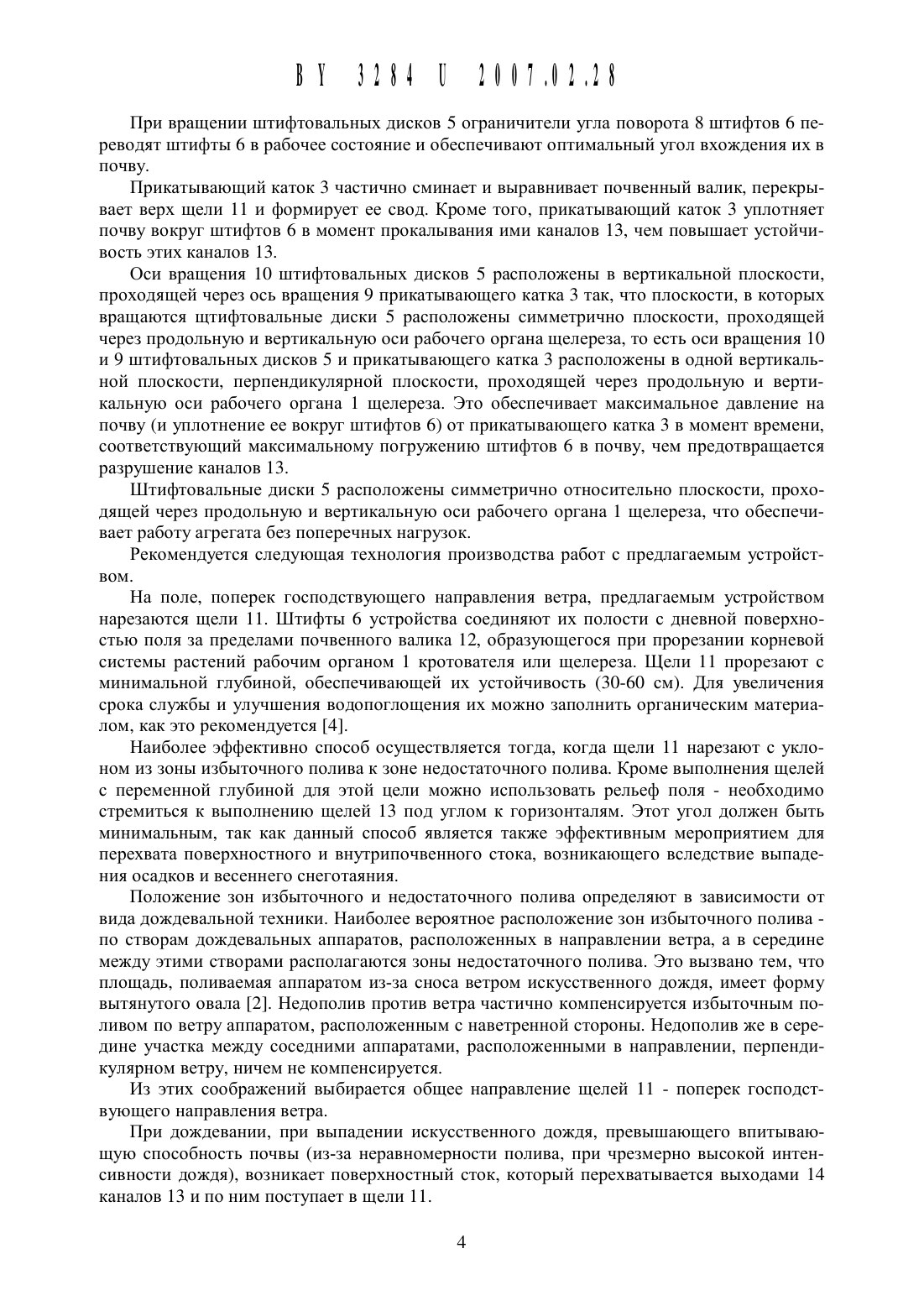

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(54) УСТРОЙСТВО ДЛЯ ПОДГОТОВКИ ПОЛЯ К ПОЛИВУ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная акадеМия (ВУ)(72) Авторы Михальченко Николай Николаевич Копытовский Виктор ВладиМирович Невдах Василий Иванович Желязко Владимир Иосифович Рудковская Галина Николаевна (ВУ)(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия (ВУ)1. УСТРОЙСТВО ДЛЯ ПОДГОТОВКИ ПОЛЯ К ПОЛИВУ дождеванием, ВКЛЮЧЗЮЩСС кротователь ИЛИ ЩСЛСРСЗ, ОТЛИЧЗЮЩЕЕСЯ ТСМ, ЧТО за рабочим органом кротователя ИЛИ шелереза расПОЛОЖСН штифтователь В ВИДЕ Прикатываюшего катка, на ИЗОГНУТОЙ ОСИ КОТОРОГО устаНОВЛСНЫ штифтовальные ДИСКИ С шарнирно ЗаКрСПЛСННЫМИ на НИХ штифтами И ЖССТКО закрепленными ограничителями угла Поворота ШТИфТОВ, ПРИЧЕМ ОСИ враЩения ШТИфТОвальных ДИСКОВ расположены В вертикальной ПЛОСКОСТИ, ПрОХОДЯЩСЙ ЧСрСЗ ОСЬ врашения Прикатываюшего катка так, ЧТО ПЛОСКОСТИ, В КОТОРЫХ вращаются штифтовальные ДИСКИ,расположены СИММСТрИЧНО ПЛОСКОСТИ, ПрОХОДЯЩСЙ ЧСрСЗ ПРОДОЛЬНУЪО И ВСРТИКЗЛЬНУЪО ОСИ рабочего органа кротователя ИЛИ Щелереза И ПОД ОСТрЫМ УГЛОМ К НСЙ.1. Голченко М.Г., Невдах В.И. Мелиоративная обработка долголетних культурных Пастбиш Проспект ВДНХ СССР. - Горки Белорусская СХА, 1984.3. Скотников В.А., Радкевич В.Т., Машенский А.А. Мелиоративные Машины для осушения болот. - Мн. Вышэйшая школа, 1976. - С. 240-247.Полезная модель относится К сельскому хозяйству И может быть использована при орошении сельскохозяйственных культур, в том числе И сточными водами.Известно устройство, представляющее собой цилиндрический каток, на котором шарнирно закреплены планки со штифтами, предназначенное для мелиоративной обработки долголетних культурных пастбищ, сущность которого заключается в устройстве вертикальных цилиндрических проколов в почве на глубину до 150-180 мм по квадратной или треугольной схеме 1.Применение известного устройства увеличивает инфильтрационную способность почвы, но не способствует перераспределению влаги по площади поля. Однако известно, что при работе дождевальной техники наблюдается значительная неравномерность полива,особенно при ветре 2. Это приводит к недобору урожая и к возникновению поверхностного стока в зонах избыточного полива. Кроме того, при использовании поливной жидкости с большим содержанием биогенных элементов (например, стоков животноводческих комплексов), избыточное внесение их на поле приводит к снижению кормовых качеств продукции.Известно устройство для подготовки поля к поливу дождеванием, представляющее собой кротователь с рабочим органом в виде одного или нескольких вертикальных плоских ножей, на которых могут быть жестко или шарнирно закреплены дренеры - цилиндрические тела с конусными наконечниками З. Кротователь может агрегатироваться с устройством для выполнения вертикальных каналов, выполненным конструктивно аналогично устройству 1. Это устройство является наиболее близким аналогом (прототипом) предлагаемого технического решения.Применение этого устройства позволяет перераспределить поливную жидкость из зон избыточного полива в зоны недостаточного полива по кротовинам, но недостатком известного устройства является его конструктивная особенность, позволяющая выполнять только вертикальные каналы, сообщающие кротовины с дневной поверхностью поля непосредственно над кротовиной, что затрудняет поступление в них избытка поливной жидкости из-за почвенного валика, что снижает равномерность увлажнения поля. Причем даже применение прикатывающих катков полностью этот недостаток не ликвидирует, так как для полной ликвидации почвенного валика необходимы значительные усилия, приводящие к существенному повреждению растений. Если полости кротовин не заполнять органическим материалом (что сопряжено с определенными технологическими затруднениями), то более целесообразно нарезать не кротовины, а щели - они более устойчивы. Кроме того каналы, соединяющие полости кротовин или щелей с дневной поверхностью поля, выполненные в нарушенном грунте (то есть выполненные непосредственно над щелью или кротовиной, где проходит нож рабочего органа кротователя или щелереза - как это рекомендуется по 4), менее устойчивы, чем выполненные в неразрыхленном рабочим органом слое.Техническая задача, на решение которой направлена заявляемая полезная модель,заключается в повышении равномерности увлажнения поля и упрощении технологии производства работ, повышении урожайности и повышении качества орошаемых сельскохозяйственных культур, предотвращении водной эрозии почвы, предотвращении загрязнения окружающей среды.Поставленная задача решается тем, что устройство для осуществления предлагаемого способа подготовки поля к поливу дождеванием представляет собой кротователь или щелерез, за рабочим органом которого расположен штифтователь в виде прикатывающегокатка, на ИЗОГНУТОЙ ОСИ КОТОРОГО установлены штифтовальнь 1 е ДИСКИ С шарнирно закрепЛСННЫМИ на НИХ штифтами И ЖССТКО ЗЗКРСПЛСННЫМИ ограничителями угла поворотаШТИфТОВ, ПрИЧСМ ОСИ вращения штифтовальнь 1 х ДИСКОВ расположены В вертикальной ПЛОСКОСТИ, ПРОХОДЯЩИЙ ЧСрСЗ ОСЬ вращения прикатывающего катка так, ЧТО ПЛОСКОСТИ, В КОТОрЫХ вращаются штифтовальнь 1 е ДИСКИ, расположены СИММСТрИЧНО ПЛОСКОСТИ, ПрОХО 2дящей через продольную И вертикальную оси рабочего органа кротователя или щелереза И под острым углом К ней.При использовании предлагаемого устройства нарезка кротовин или щелей осуществляется в направлении, перпендикулярном направлению господствующего ветра с сообщением их полостей с дневной поверхностью поля каналами, каналы выполняются наклонными с выходом на поверхность поля за пределами почвенного валика, образующегося при прорезании корневой системы растений рабочим органом кротователя или щелереза.Предлагаемое устройство имеет следующие существенные отличия от прототипа1. За рабочим органом кротователя или щелереза расположен штифтователь.2. Штифтователь выполнен в виде прикатывающего катка, на изогнутой оси которого установлены штифтовательные диски.3. На штифтовательных дисках шарнирно закреплены штифты.4. На штифтовательных дисках жестко закреплены ограничители угла поворота штифтов.5. Оси вращения штифтовательных дисков расположены в вертикальной плоскости,проходящей через ось вращения прикатывающего катка.6. Плоскости, в которых вращаются штифтовательные диски, расположены симметрично плоскости, проходящей через продольную и вертикальную оси рабочего органа кротователя или щелереза.7. Плоскости, в которых вращаются штифтовательные диски, расположены под острым углом к плоскости, проходящей через продольную и вертикальную оси рабочего органа кротователя или щелереза.Конструкция устройства и принцип его действия поясняется чертежом (показан вариант со щелерезом), где на фиг. 1 показан разрез устройства по осям вращения прикать 1 вающего катка и штифтовательных дисков на фиг. 2 - вид сбоку на фиг. 3 - вид сверху на обработанное поле.Устройство состоит из щелереза (показан вариант с пассивным рабочим органом), за рабочим органом 1 которого посредством кронштейнов 2 закреплен штифтователь, состоящий из прикатывающего катка 3, на изогнутой оси 4 которого установлены штифтовательные диски 5 со штифтами 6, закрепленными посредством шарниров 7. На штифтовательнь 1 х дисках 5 жестко закреплены ограничители угла поворота 8 штифтов 6. Оси вращения прикатывающего катка 3 показаны линией 9, ось вращения штифтовательных дисков 5 - линией 10. На чертеже также показаны прорезанная в почве рабочим органом 1 щелереза щель 11, почвенный валик 12, каналы 13 с выходом 14 на дневную поверхность поля.Возможность достижения технической задачи поясняется принципом действия предлагаемого устройства.Предлагаемое устройство работает следующим образом. При движении устройства по полю рабочим органом 1 щелереза прорезаются щели 11, при этом образуется почвенный валик 12. Одновременно с этим штифты прокалывают почву и соединяют полость щелей 11 каналами 13 с дневной поверхностью поля, причем из-за острого угла наклона плоскостей вращения штифтовальных дисков 5, а следовательно, и штифтов 6 к плоскости, проходящей через продольную и вертикальную оси рабочего органа щелереза, выходы 14 каналов 13 и дневную поверхность поля осуществляются за пределами почвенного валика 12.Закрепление штифтов 6 на штифтовальных дисках 5 посредством шарниров позволяет прокалывать каналы 13 без изгибающих нагрузок на штифты 6, что также способствует и минимальному повреждению растений вследствие прокола их только в осевом направлении штифтов 6.При вращении штифтовальных дисков 5 ограничители угла поворота 8 штифтов 6 переводят штифть 1 6 в рабочее состояние и обеспечивают оптимальный угол вхождения их в почву.Прикать 1 вающий каток 3 частично сминает и выравнивает почвенный валик, перекрь 1 вает верх щели 11 и формирует ее свод. Кроме того, прикатывающий каток 3 уплотняет почву вокруг штифтов 6 в момент прокалывания ими каналов 13, чем повышает устойчивость этих каналов 13.Оси вращения 10 штифтовальных дисков 5 расположены в вертикальной плоскости,проходящей через ось вращения 9 прикатывающего катка 3 так, что плоскости, в которых вращаются щтифтовальные диски 5 расположены симметрично плоскости, проходящей через продольную и вертикальную оси рабочего органа щелереза, то есть оси вращения 10 и 9 штифтовальных дисков 5 и прикатывающего катка 3 расположены в одной вертикальной плоскости, перпендикулярной плоскости, проходящей через продольную и вертикальную оси рабочего органа 1 щелереза. Это обеспечивает максимальное давление на почву (и уплотнение ее вокруг штифтов 6) от прикатывающего катка 3 в момент времени,соответствующий максимальному погружению штифтов 6 в почву, чем предотвращается разрушение каналов 13.Штифтовальные диски 5 расположены симметрично относительно плоскости, проходящей через продольную и вертикальную оси рабочего органа 1 щелереза, что обеспечивает работу агрегата без поперечных нагрузок.Рекомендуется следующая технология производства работ с предлагаемым устройством.На поле, поперек господствующего направления ветра, предлагаемым устройством нарезаются щели 11. Штифты 6 устройства соединяют их полости с дневной поверхностью поля за пределами почвенного валика 12, образующегося при прорезании корневой системы растений рабочим органом 1 кротователя или щелереза. Щели 11 прорезают с минимальной глубиной, обеспечивающей их устойчивость (30-60 см). Для увеличения срока службы и улучшения водопоглощения их можно заполнить органическим материалом, как это рекомендуется 4.Наиболее эффективно способ осуществляется тогда, когда щели 11 нарезают с уклоном из зоны избыточного полива к зоне недостаточного полива. Кроме выполнения щелей с переменной глубиной для этой Цели можно использовать рельеф поля - необходимо стремиться к выполнению щелей 13 под углом к горизонталям. Этот угол должен быть минимальным, так как данный способ является также эффективным мероприятием для перехвата поверхностного и внутрипочвенного стока, возникающего вследствие вь 1 падения осадков и весеннего снеготаяния.Положение зон избыточного и недостаточного полива определяют в зависимости от вида дождевальной техники. Наиболее вероятное расположение зон избыточного полива по створам дождевальных аппаратов, расположенных в направлении ветра, а в середине между этими створами располагаются зоны недостаточного полива. Это вызвано тем, что площадь, поливаемая аппаратом из-за сноса ветром искусственного дождя, имеет форму вытянутого овала 2. Недополив против ветра частично компенсируется избыточным поливом по ветру аппаратом, расположенным с наветренной стороны. Недополив же в середине участка между соседними аппаратами, расположенными в направлении, перпендикулярном ветру, ничем не компенсируется.Из этих соображений выбирается общее направление щелей 11 - поперек господствующего направления ветра.При дождевании, при выпадении искусственного дождя, превышающего впить 1 вающую способность почвы (из-за неравномерности полива, при чрезмерно высокой интенсивности дождя), возникает поверхностный сток, который перехватывается выходами 14 каналов 13 и по ним поступает в щели 11.
