Глушитель шума

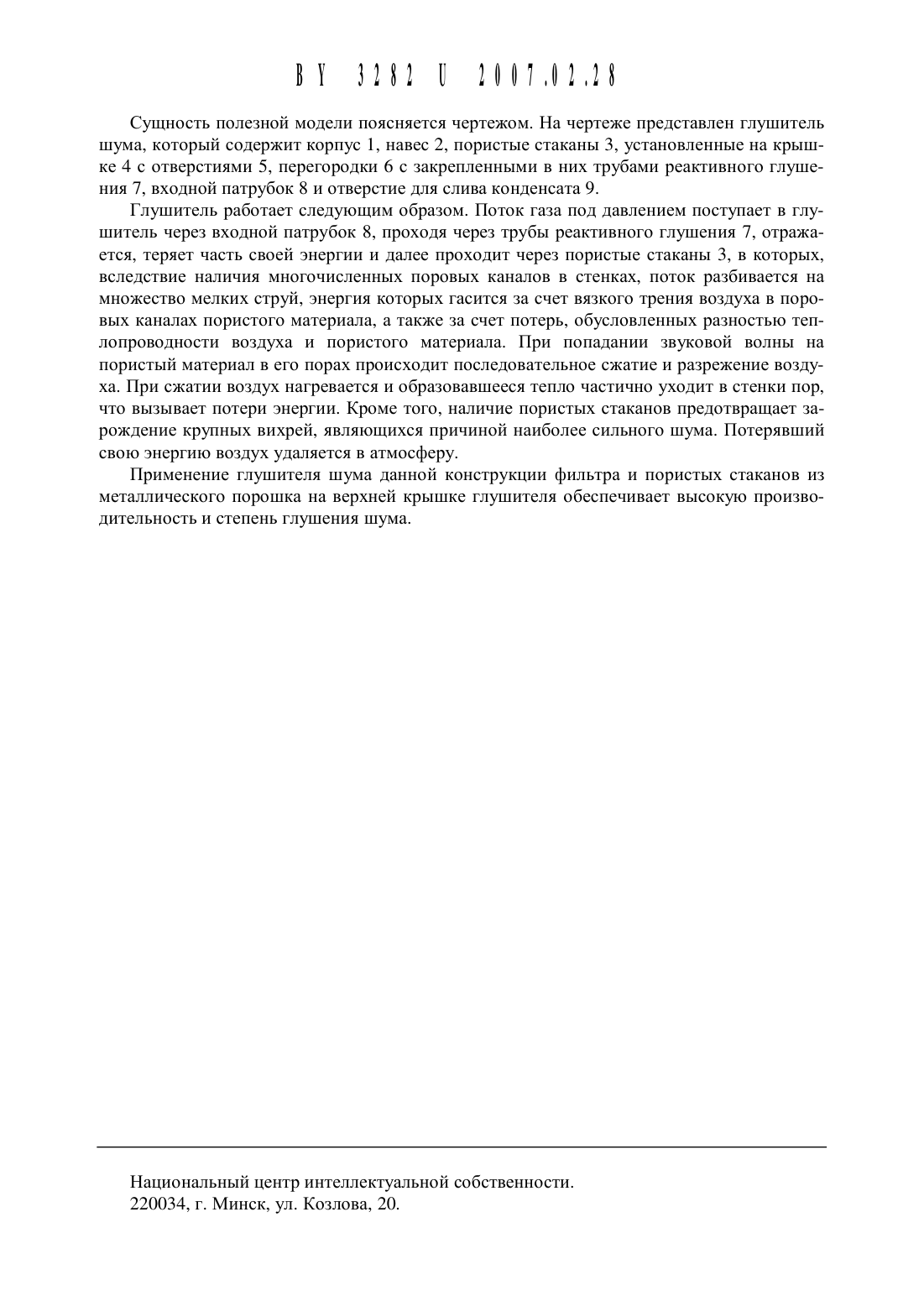

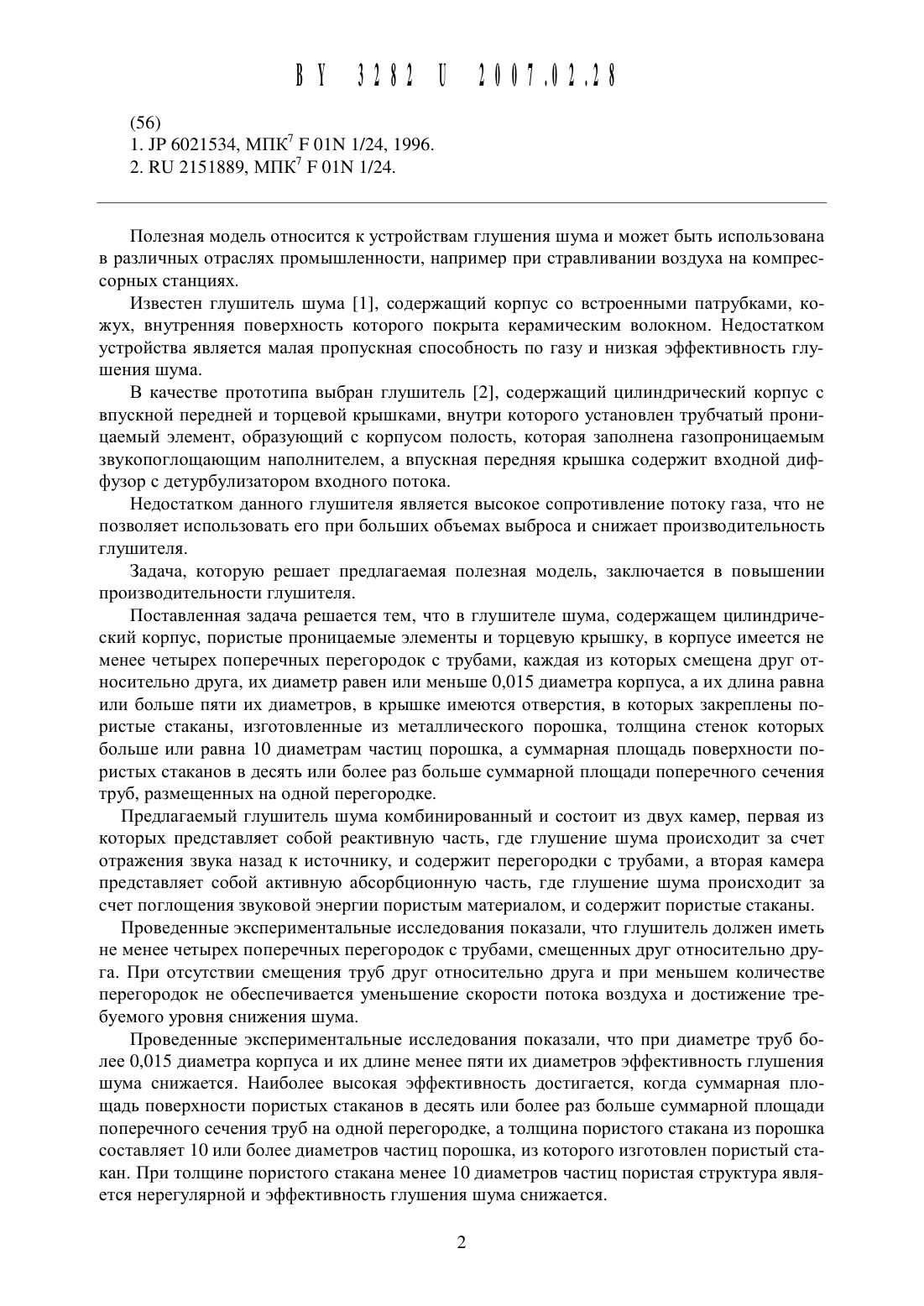

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявитель Государственное научное учреждение Институт порошковой металлургии (ВУ)(72) Авторы Пилиневич Леонид Петрович Савич Вадим Викторович Анашенко Михаил Петрович Тарайкович Александр Михайлович Тумилович Мирослав Викторович Фурик Владимир Анатольевич (ВУ)(73) Патентообладатель Государственное научное учреждение Институт порошковой металлургии (ВУ)Глушитель шума, содержащий цилиндрический корпус, Пористые проницаемые элементы, торцевую крышку, отличающийся тем, что в корпусе имеется не менее четырех поперечных перегородок с трубами, каждая из которых смеЩена друг относительно друга,их диаметр равен или менее 0,015 диаметра корпуса, длина равна или больше пяти их диаметров, а крышка имеет отверстия, в которых закреплены пористые стаканы, изготовленные из металлического порошка, причем толшина стенок стакана больше или равна 10 диаметрам частиц порошка, а суммарная плошадь поверхности пористых стаканов в 10 или более раз больше суммарной плошади поперечного сечения труб, закрепленных на одной перегородке.Полезная модель относится К устройствам глушения шума И может быть использована в различных отраслях промышленности, например при стравливании воздуха на компрессорных станциях.Известен глушитель шума 1, содержащий корпус со встроенными патрубками, кожух, внутренняя поверхность которого покрыта керамическим волокном. Недостатком устройства является малая пропускная способность по газу и низкая эффективность глушения шума.В качестве прототипа выбран глушитель 2, содержащий цилиндрический корпус с впускной передней и торцевой крышками, внутри которого установлен трубчатый проницаемь 1 й элемент, образующий с корпусом полость, которая заполнена газопроницаемым звукопоглощающим наполнителем, а впускная передняя крышка содержит входной диффузор с детурбулизатором входного потока.Недостатком данного глушителя является высокое сопротивление потоку газа, что не позволяет использовать его при больших объемах выброса и снижает производительность глушителя.Задача, которую решает предлагаемая полезная модель, заключается в повышении производительности глушителя.Поставленная задача решается тем, что в глушителе шума, содержащем цилиндрический корпус, пористые проницаемь 1 е элементы и торцевую крышку, в корпусе имеется не менее четырех поперечных перегородок с трубами, каждая из которых смещена друг относительно друга, их диаметр равен или меньше 0,015 диаметра корпуса, а их длина равна или больше пяти их диаметров, в крышке имеются отверстия, в которых закреплены пористые стаканы, изготовленные из металлического порошка, толщина стенок которых больше или равна 10 диаметрам частиц порошка, а суммарная площадь поверхности пористых стаканов в десять или более раз больше суммарной площади поперечного сечения труб, размещенных на одной перегородке.Предлагаемый глушитель шума комбинированный и состоит из двух камер, первая из которых представляет собой реактивную часть, где глушение шума происходит за счет отражения звука назад к источнику, и содержит перегородки с трубами, а вторая камера представляет собой активную абсорбционную часть, где глушение шума происходит за счет поглощения звуковой энергии пористым материалом, и содержит пористые стаканы.Проведенные экспериментальные исследования показали, что глушитель должен иметь не менее четырех поперечных перегородок с трубами, смещенных друг относительно друга. При отсутствии смещения труб друг относительно друга и при меньшем количестве перегородок не обеспечивается уменьшение скорости потока воздуха и достижение требуемого уровня снижения шума.Проведенные экспериментальные исследования показали, что при диаметре труб более 0,015 диаметра корпуса и их длине менее пяти их диаметров эффективность глушения шума снижается. Наиболее высокая эффективность достигается, когда суммарная площадь поверхности пористых стаканов в десять или более раз больше суммарной площади поперечного сечения труб на одной перегородке, а толщина пористого стакана из порошка составляет 10 или более диаметров частиц порошка, из которого изготовлен пористый стакан. При толщине пористого стакана менее 10 диаметров частиц пористая структура является нерегулярной и эффективность глушения шума снижается.Сущность полезной Модели поясняется чертежом. На чертеже представлен глушитель шума, который содержит корпус 1, навес 2, пористые стаканы 3, установленные на крь 1 шке 4 с отверстиями 5, перегородки 6 с закрепленными в них трубами реактивного глушения 7, входной патрубок 8 и отверстие для слива конденсата 9.Глушитель работает следующим образом. Поток газа под давлением поступает в глушитель через входной патрубок 8, проходя через трубы реактивного глушения 7, отражается, теряет часть своей энергии и далее проходит через пористые стаканы 3, в которых,вследствие наличия многочисленных поровых каналов в стенках, поток разбивается на множество мелких струй, энергия которых гасится за счет вязкого трения воздуха в поровых каналах пористого материала, а также за счет потерь, обусловленных разностью теплопроводности воздуха и пористого материала. При попадании звуковой волны на пористый материал в его порах происходит последовательное сжатие и разрежение воздуха. При сжатии воздух нагревается и образовавшееся тепло частично уходит в стенки пор,что вызывает потери энергии. Кроме того, наличие пористых стаканов предотвращает зарождение крупных вихрей, являющихся причиной наиболее сильного шума. Потерявший свою энергию воздух удаляется в атмосферу.Применение глушителя шума данной конструкции фильтра и пористых стаканов из металлического порошка на верхней крышке глушителя обеспечивает высокую производительность и степень глушения шума.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
