Устройство для преобразования энергии магнитного поля в механическую энергию вращательного движения

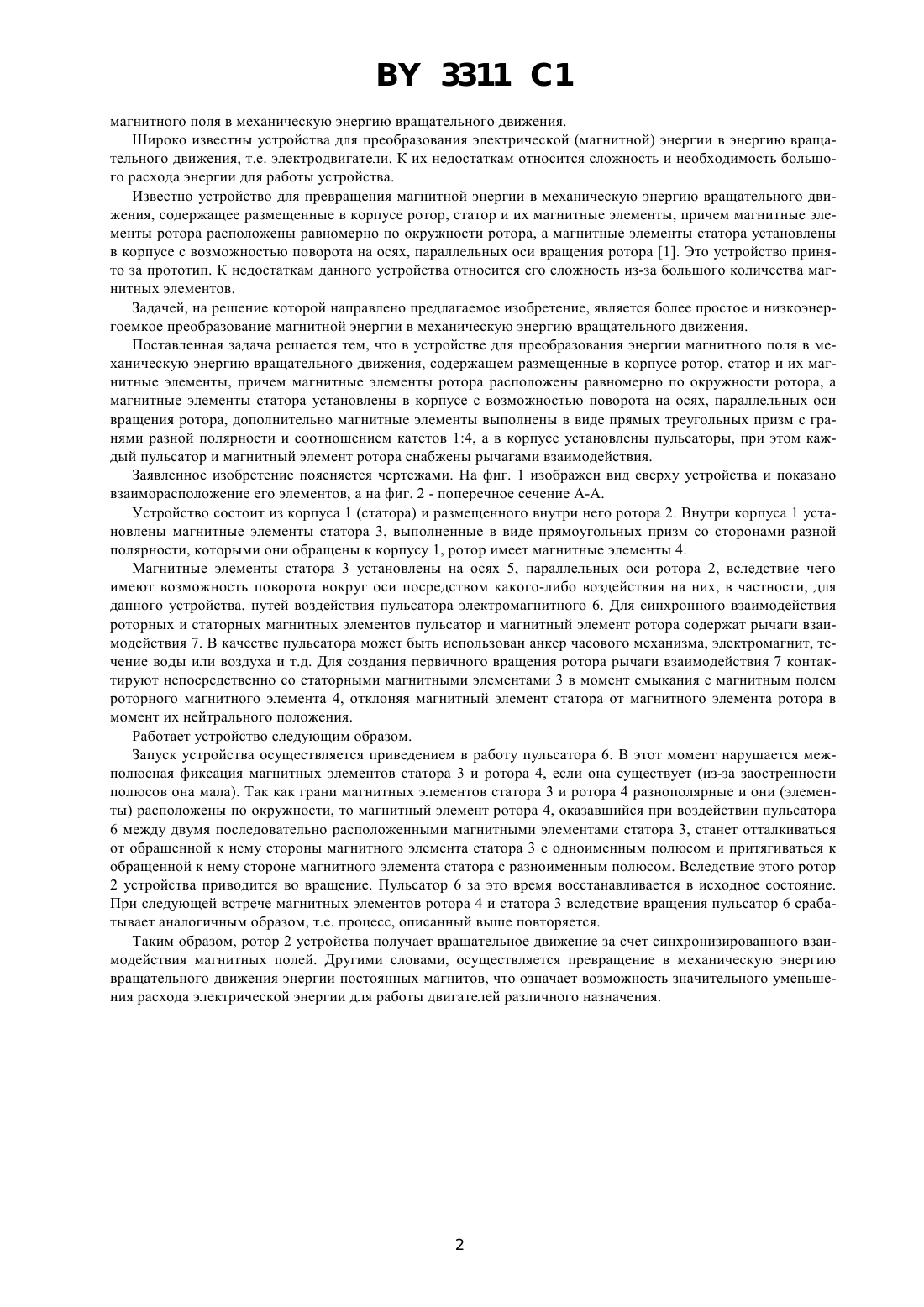

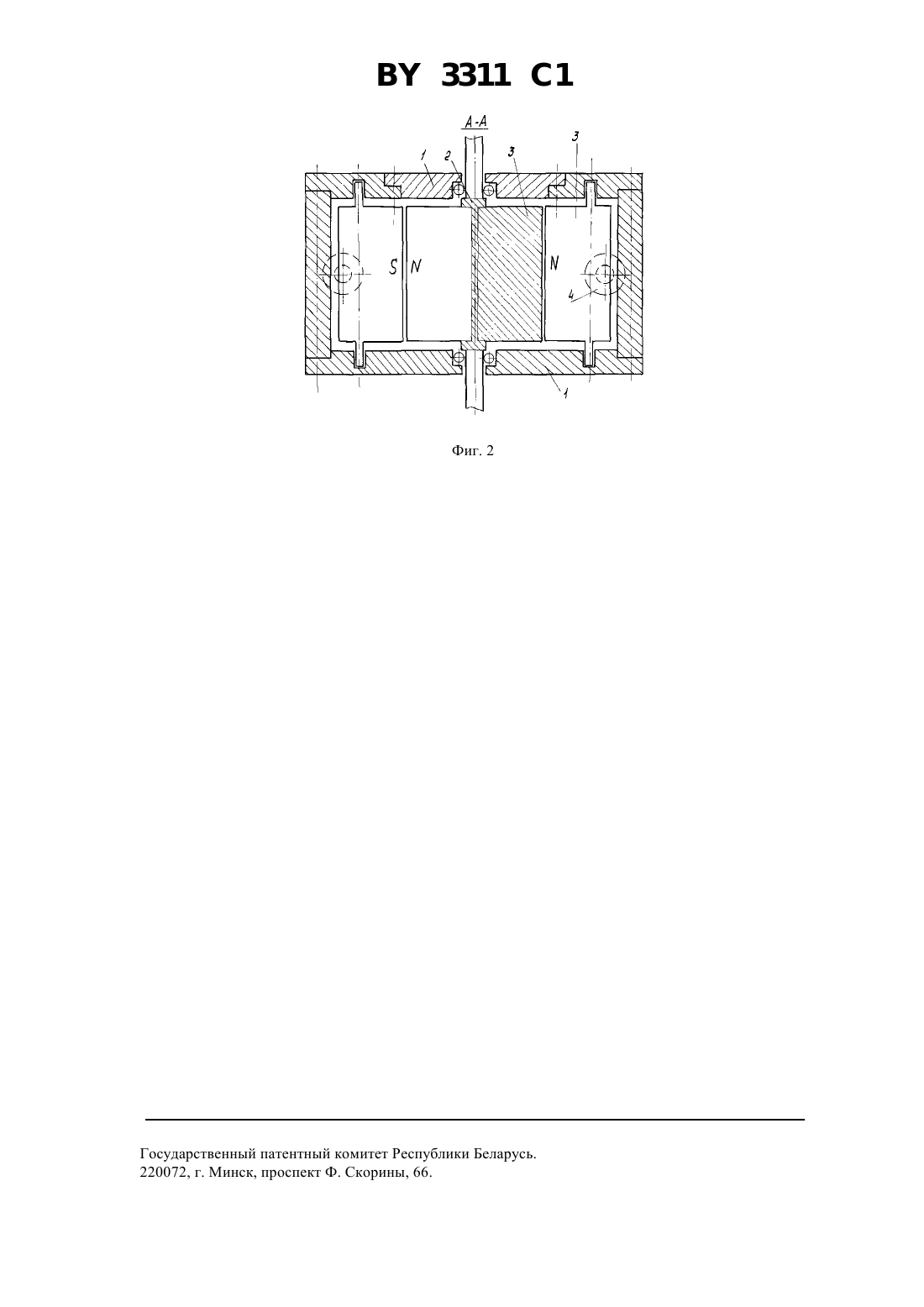

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ЭНЕРГИИ МАГНИТНОГО ПОЛЯ В МЕХАНИЧЕСКУЮ ЭНЕРГИЮ ВРАЩАТЕЛЬНОГО ДВИЖЕНИЯ(73) Патентообладатель Общественное объединение Белорусское общество изобретателей и рационализаторов Могилевский областной совет(71) Заявитель Общественное объединение Белорусское общество изобретателей и рационализаторов Могилевский областной совет(57) Устройство для преобразования энергии магнитного поля в механическую энергию вращательного движения, содержащее размещенные в корпусе ротор, статор и их магнитные элементы, причем магнитные элементы ротора расположены равномерно по окружности ротора, а магнитные элементы статора установлены в корпусе с возможностью поворота на осях, параллельных оси вращения ротора, отличающееся тем, что магнитные элементы выполнены в виде прямых треугольных призм с гранями разной полярности и соотношением катетов 14, а в корпусе установлены пульсаторы, при этом каждый пульсатор и магнитный элемент ротора снабжены рычагами взаимодействия. Фиг. 1 Изобретение относится к области двигателестроения и может быть применено для создания двигателей,генераторов, турбин, вентиляторов и т.п. с использованием постоянных магнитов, преобразующих энергию 1 3311 1 магнитного поля в механическую энергию вращательного движения. Широко известны устройства для преобразования электрической (магнитной) энергии в энергию вращательного движения, т.е. электродвигатели. К их недостаткам относится сложность и необходимость большого расхода энергии для работы устройства. Известно устройство для превращения магнитной энергии в механическую энергию вращательного движения, содержащее размещенные в корпусе ротор, статор и их магнитные элементы, причем магнитные элементы ротора расположены равномерно по окружности ротора, а магнитные элементы статора установлены в корпусе с возможностью поворота на осях, параллельных оси вращения ротора 1. Это устройство принято за прототип. К недостаткам данного устройства относится его сложность из-за большого количества магнитных элементов. Задачей, на решение которой направлено предлагаемое изобретение, является более простое и низкоэнергоемкое преобразование магнитной энергии в механическую энергию вращательного движения. Поставленная задача решается тем, что в устройстве для преобразования энергии магнитного поля в механическую энергию вращательного движения, содержащем размещенные в корпусе ротор, статор и их магнитные элементы, причем магнитные элементы ротора расположены равномерно по окружности ротора, а магнитные элементы статора установлены в корпусе с возможностью поворота на осях, параллельных оси вращения ротора, дополнительно магнитные элементы выполнены в виде прямых треугольных призм с гранями разной полярности и соотношением катетов 14, а в корпусе установлены пульсаторы, при этом каждый пульсатор и магнитный элемент ротора снабжены рычагами взаимодействия. Заявленное изобретение поясняется чертежами. На фиг. 1 изображен вид сверху устройства и показано взаиморасположение его элементов, а на фиг. 2 - поперечное сечение А-А. Устройство состоит из корпуса 1 (статора) и размещенного внутри него ротора 2. Внутри корпуса 1 установлены магнитные элементы статора 3, выполненные в виде прямоугольных призм со сторонами разной полярности, которыми они обращены к корпусу 1, ротор имеет магнитные элементы 4. Магнитные элементы статора 3 установлены на осях 5, параллельных оси ротора 2, вследствие чего имеют возможность поворота вокруг оси посредством какого-либо воздействия на них, в частности, для данного устройства, путей воздействия пульсатора электромагнитного 6. Для синхронного взаимодействия роторных и статорных магнитных элементов пульсатор и магнитный элемент ротора содержат рычаги взаимодействия 7. В качестве пульсатора может быть использован анкер часового механизма, электромагнит, течение воды или воздуха и т.д. Для создания первичного вращения ротора рычаги взаимодействия 7 контактируют непосредственно со статорными магнитными элементами 3 в момент смыкания с магнитным полем роторного магнитного элемента 4, отклоняя магнитный элемент статора от магнитного элемента ротора в момент их нейтрального положения. Работает устройство следующим образом. Запуск устройства осуществляется приведением в работу пульсатора 6. В этот момент нарушается межполюсная фиксация магнитных элементов статора 3 и ротора 4, если она существует (из-за заостренности полюсов она мала). Так как грани магнитных элементов статора 3 и ротора 4 разнополярные и они (элементы) расположены по окружности, то магнитный элемент ротора 4, оказавшийся при воздействии пульсатора 6 между двумя последовательно расположенными магнитными элементами статора 3, станет отталкиваться от обращенной к нему стороны магнитного элемента статора 3 с одноименным полюсом и притягиваться к обращенной к нему стороне магнитного элемента статора с разноименным полюсом. Вследствие этого ротор 2 устройства приводится во вращение. Пульсатор 6 за это время восстанавливается в исходное состояние. При следующей встрече магнитных элементов ротора 4 и статора 3 вследствие вращения пульсатор 6 срабатывает аналогичным образом, т.е. процесс, описанный выше повторяется. Таким образом, ротор 2 устройства получает вращательное движение за счет синхронизированного взаимодействия магнитных полей. Другими словами, осуществляется превращение в механическую энергию вращательного движения энергии постоянных магнитов, что означает возможность значительного уменьшения расхода электрической энергии для работы двигателей различного назначения. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
