Устройство для подготовки конструкции к сварке

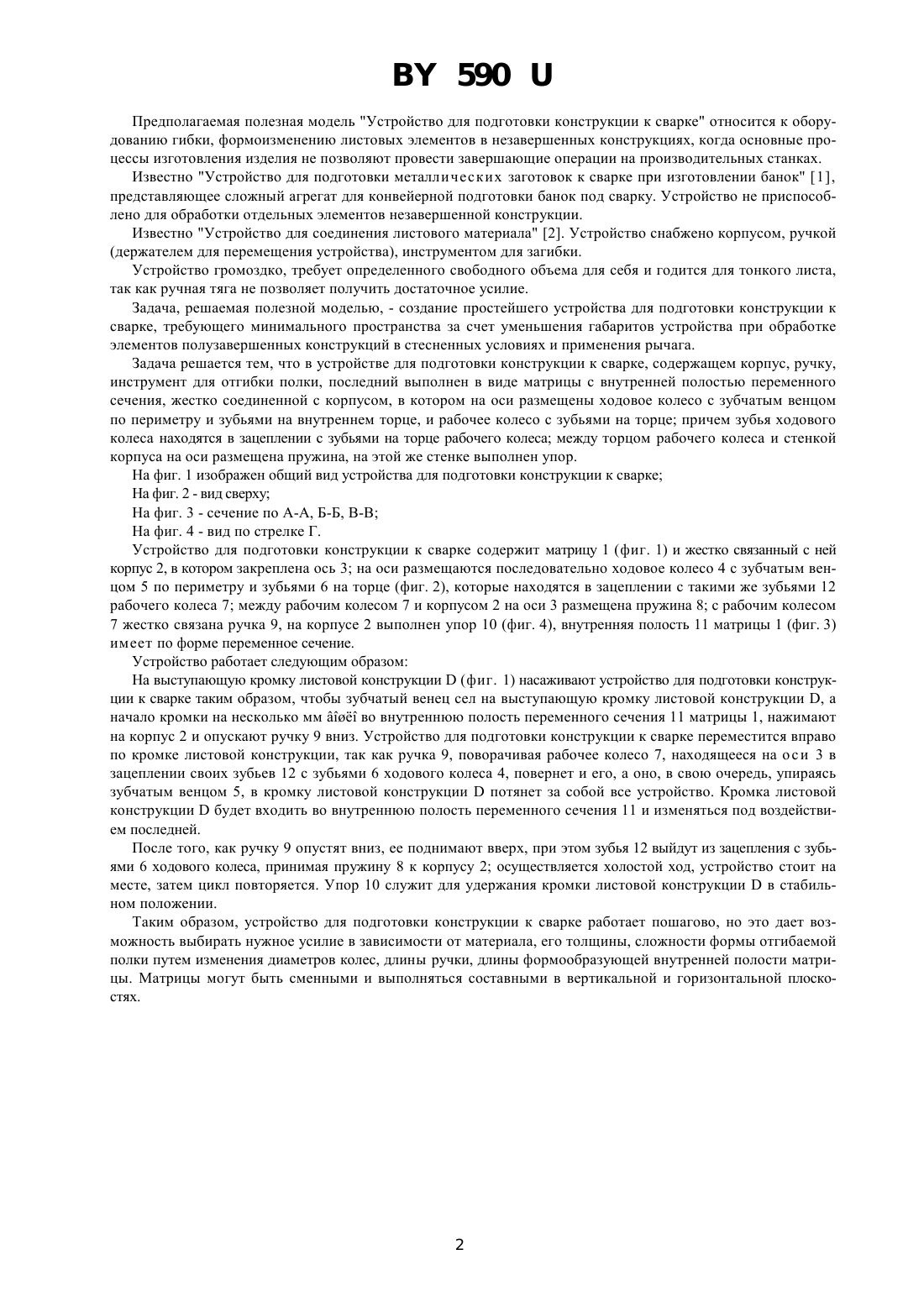

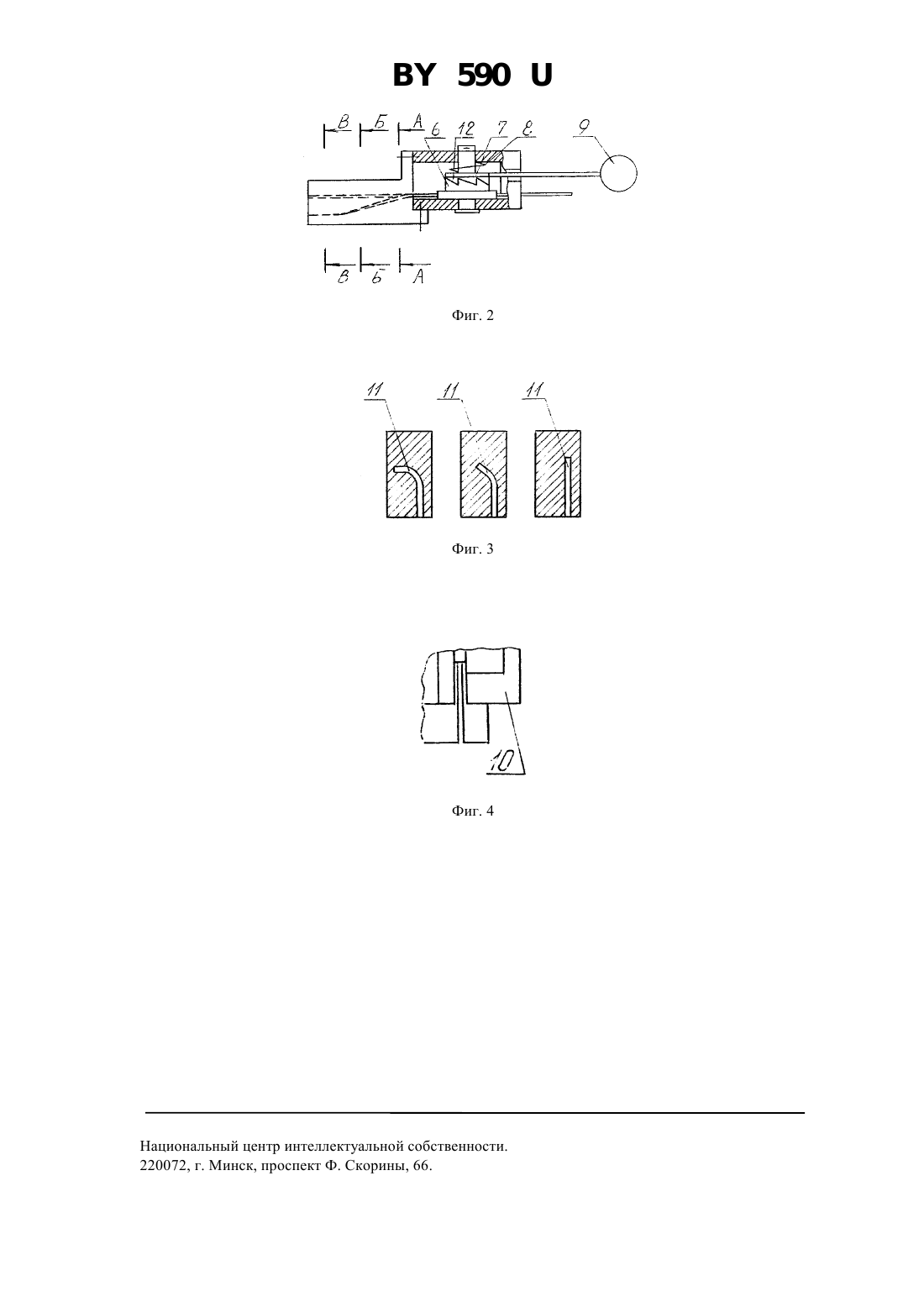

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПОДГОТОВКИ КОНСТРУКЦИИ К СВАРКЕ(57) Устройство для подготовки конструкции к сварке путем образования отогнутой полки, содержащее корпус, ручку, инструмент для отгибки полки, отличающееся тем, что инструмент для отгибки полки выполнен в виде матрицы с внутренней полостью переменного сечения, жестко соединенной с корпусом, в котором на оси размещены ходовое колесо с зубчатым венцом по периметру и зубьями на внутреннем торце, и рабочее колесо с зубьями на торце причем зубья ходового колеса находятся в зацеплении с зубьями на торце рабочего колеса между торцом рабочего колеса и стенкой корпуса на оси размещена пружина, на этой же стенке выполнен упор. 590 Предполагаемая полезная модель Устройство для подготовки конструкции к сварке относится к оборудованию гибки, формоизменению листовых элементов в незавершенных конструкциях, когда основные процессы изготовления изделия не позволяют провести завершающие операции на производительных станках. Известно Устройство для подготовки металлических заготовок к сварке при изготовлении банок 1,представляющее сложный агрегат для конвейерной подготовки банок под сварку. Устройство не приспособлено для обработки отдельных элементов незавершенной конструкции. Известно Устройство для соединения листового материала 2. Устройство снабжено корпусом, ручкой(держателем для перемещения устройства), инструментом для загибки. Устройство громоздко, требует определенного свободного объема для себя и годится для тонкого листа,так как ручная тяга не позволяет получить достаточное усилие. Задача, решаемая полезной моделью, - создание простейшего устройства для подготовки конструкции к сварке, требующего минимального пространства за счет уменьшения габаритов устройства при обработке элементов полузавершенных конструкций в стесненных условиях и применения рычага. Задача решается тем, что в устройстве для подготовки конструкции к сварке, содержащем корпус, ручку,инструмент для отгибки полки, последний выполнен в виде матрицы с внутренней полостью переменного сечения, жестко соединенной с корпусом, в котором на оси размещены ходовое колесо с зубчатым венцом по периметру и зубьями на внутреннем торце, и рабочее колесо с зубьями на торце причем зубья ходового колеса находятся в зацеплении с зубьями на торце рабочего колеса между торцом рабочего колеса и стенкой корпуса на оси размещена пружина, на этой же стенке выполнен упор. На фиг. 1 изображен общий вид устройства для подготовки конструкции к сварке На фиг. 2 - вид сверху На фиг. 3 - сечение по А-А, Б-Б, В-В На фиг. 4 - вид по стрелке Г. Устройство для подготовки конструкции к сварке содержит матрицу 1 (фиг. 1) и жестко связанный с ней корпус 2, в котором закреплена ось 3 на оси размещаются последовательно ходовое колесо 4 с зубчатым венцом 5 по периметру и зубьями 6 на торце (фиг. 2), которые находятся в зацеплении с такими же зубьями 12 рабочего колеса 7 между рабочим колесом 7 и корпусом 2 на оси 3 размещена пружина 8 с рабочим колесом 7 жестко связана ручка 9, на корпусе 2 выполнен упор 10 (фиг. 4), внутренняя полость 11 матрицы 1 (фиг. 3) имеет по форме переменное сечение. Устройство работает следующим образом На выступающую кромку листовой конструкции(фиг. 1) насаживают устройство для подготовки конструкции к сварке таким образом, чтобы зубчатый венец сел на выступающую кромку листовой конструкции , а начало кромки на несколько ммво внутреннюю полость переменного сечения 11 матрицы 1, нажимают на корпус 2 и опускают ручку 9 вниз. Устройство для подготовки конструкции к сварке переместится вправо по кромке листовой конструкции, так как ручка 9, поворачивая рабочее колесо 7, находящееся на о с и 3 в зацеплении своих зубьев 12 с зубьями 6 ходового колеса 4, повернет и его, а оно, в свою очередь, упираясь зубчатым венцом 5, в кромку листовой конструкциипотянет за собой все устройство. Кромка листовой конструкциибудет входить во внутреннюю полость переменного сечения 11 и изменяться под воздействием последней. После того, как ручку 9 опустят вниз, ее поднимают вверх, при этом зубья 12 выйдут из зацепления с зубьями 6 ходового колеса, принимая пружину 8 к корпусу 2 осуществляется холостой ход, устройство стоит на месте, затем цикл повторяется. Упор 10 служит для удержания кромки листовой конструкциив стабильном положении. Таким образом, устройство для подготовки конструкции к сварке работает пошагово, но это дает возможность выбирать нужное усилие в зависимости от материала, его толщины, сложности формы отгибаемой полки путем изменения диаметров колес, длины ручки, длины формообразующей внутренней полости матрицы. Матрицы могут быть сменными и выполняться составными в вертикальной и горизонтальной плоскостях. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
