Привод ручного тормоза транспортного средства
Текст

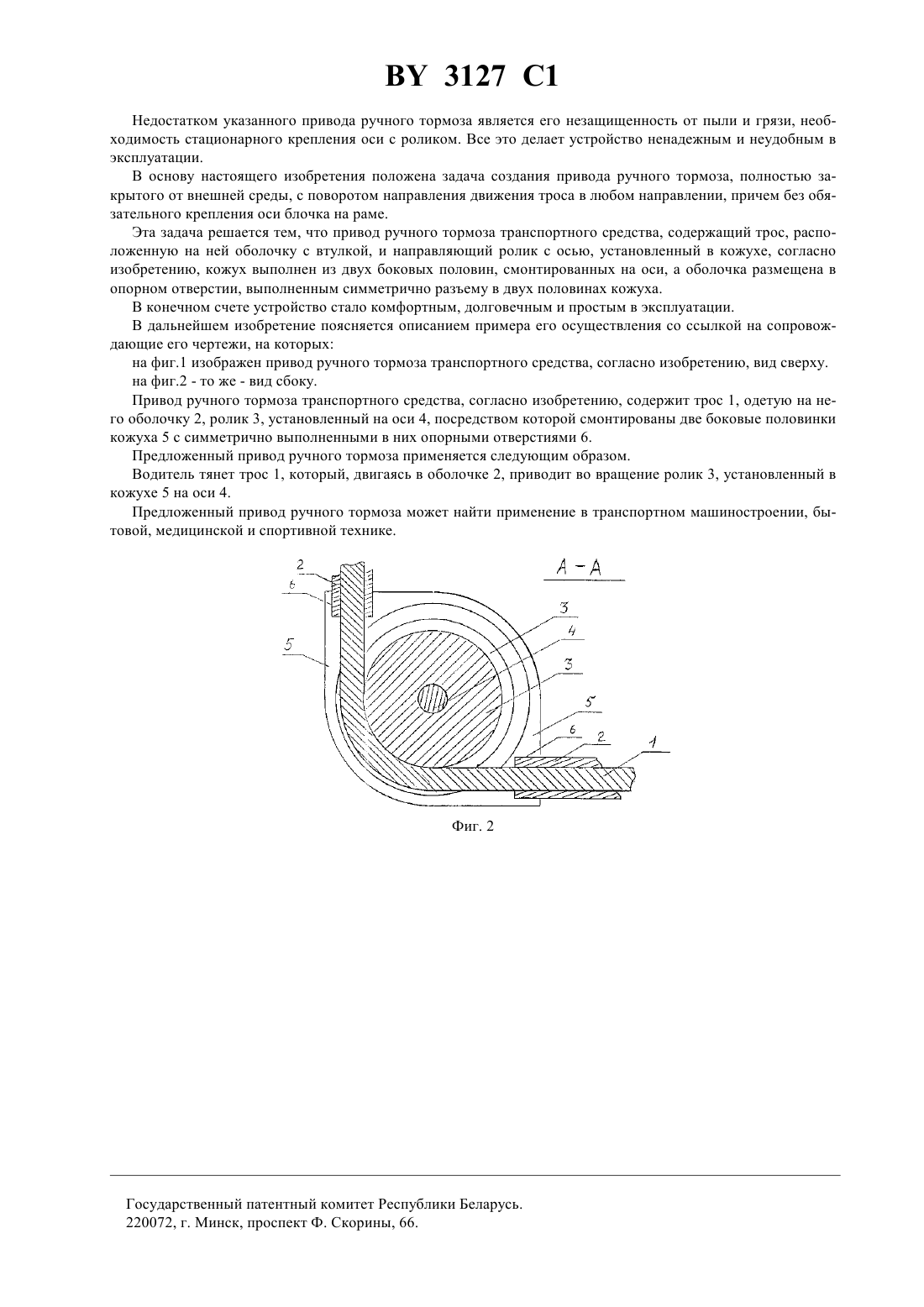

60 7/08, 16 65/14 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ПРИВОД РУЧНОГО ТОРМОЗА ТРАНСПОРТНОГО СРЕДСТВА(57) Привод ручного тормоза транспортного средства, содержащий трос, расположенную на нем оболочку с втулкой и направляющий ролик с осью, установленный в кожухе, отличающийся тем, что кожух выполнен из двух боковых половин, смонтированных на оси, а оболочка размещена в опорном отверстии, выполненным симметрично разъему в двух половинах кожуха. Изобретение относится к приводам ручного тормоза транспортных средств. Известен привод ручного тормоза транспортного средства 1, содержащий трос, расположенную на ней оболочку с втулкой, и направляющий ролик с осью, установленный в кожухе. 3127 1 Недостатком указанного привода ручного тормоза является его незащищенность от пыли и грязи, необходимость стационарного крепления оси с роликом. Все это делает устройство ненадежным и неудобным в эксплуатации. В основу настоящего изобретения положена задача создания привода ручного тормоза, полностью закрытого от внешней среды, с поворотом направления движения троса в любом направлении, причем без обязательного крепления оси блочка на раме. Эта задача решается тем, что привод ручного тормоза транспортного средства, содержащий трос, расположенную на ней оболочку с втулкой, и направляющий ролик с осью, установленный в кожухе, согласно изобретению, кожух выполнен из двух боковых половин, смонтированных на оси, а оболочка размещена в опорном отверстии, выполненным симметрично разъему в двух половинах кожуха. В конечном счете устройство стало комфортным, долговечным и простым в эксплуатации. В дальнейшем изобретение поясняется описанием примера его осуществления со ссылкой на сопровождающие его чертежи, на которых на фиг.1 изображен привод ручного тормоза транспортного средства, согласно изобретению, вид сверху. на фиг.2 - то же - вид сбоку. Привод ручного тормоза транспортного средства, согласно изобретению, содержит трос 1, одетую на него оболочку 2, ролик 3, установленный на оси 4, посредством которой смонтированы две боковые половинки кожуха 5 с симметрично выполненными в них опорными отверстиями 6. Предложенный привод ручного тормоза применяется следующим образом. Водитель тянет трос 1, который, двигаясь в оболочке 2, приводит во вращение ролик 3, установленный в кожухе 5 на оси 4. Предложенный привод ручного тормоза может найти применение в транспортном машиностроении, бытовой, медицинской и спортивной технике. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: B60T 7/08, F16D 65/14, B62L 3/00
Метки: ручного, привод, тормоза, транспортного, средства
