Приспособление для подвешивания изделий на стену, покрытую обоями (варианты)

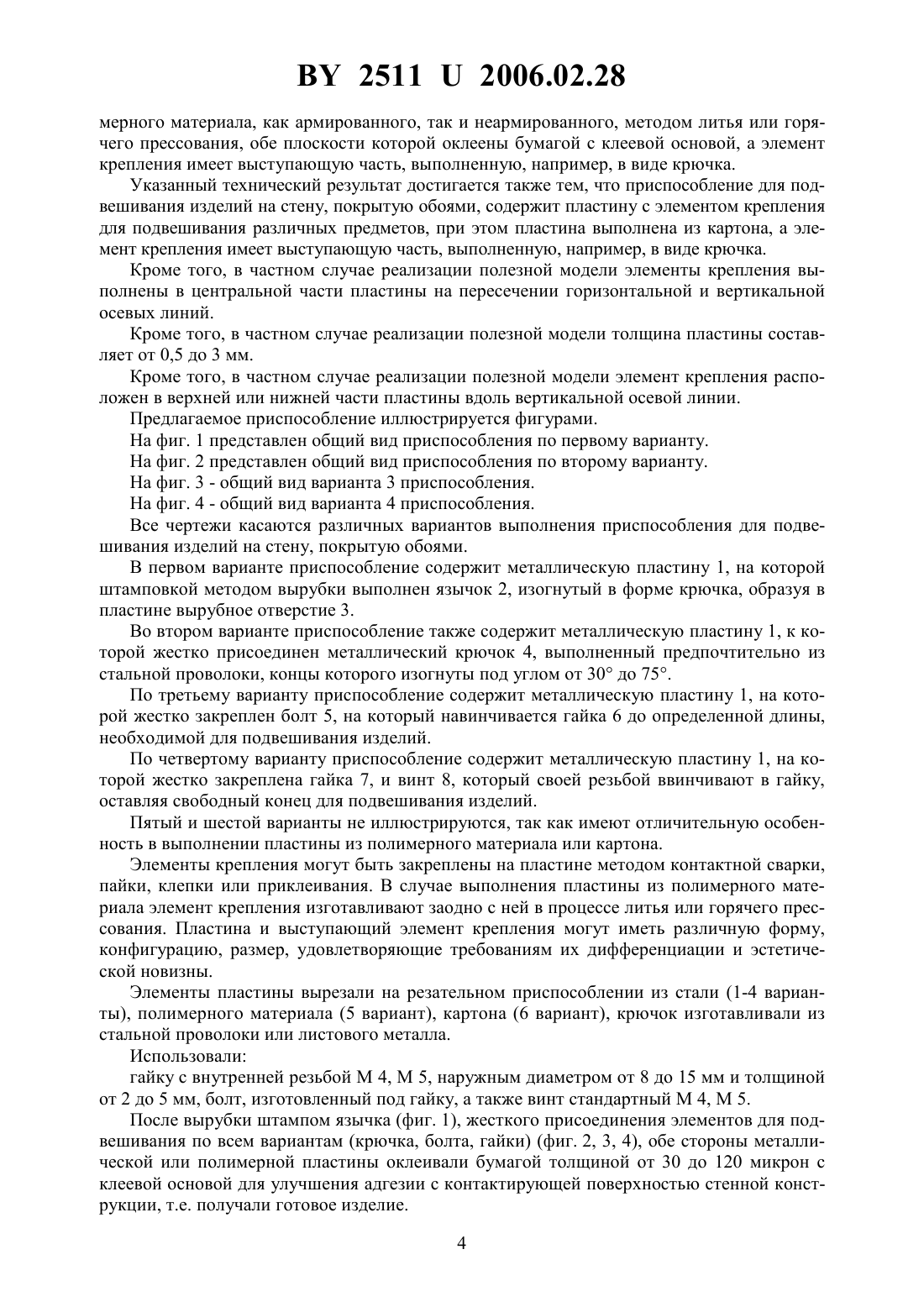

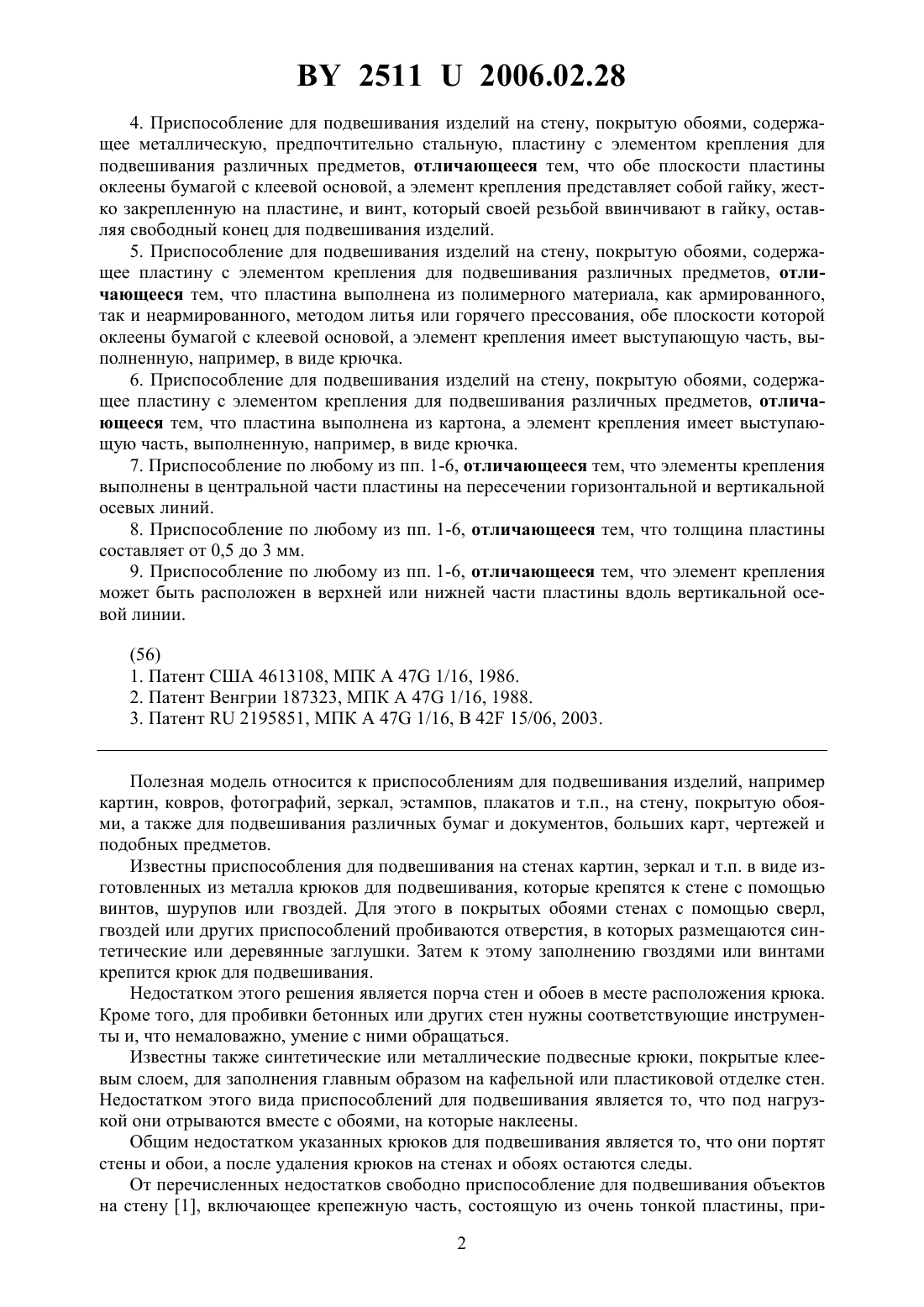

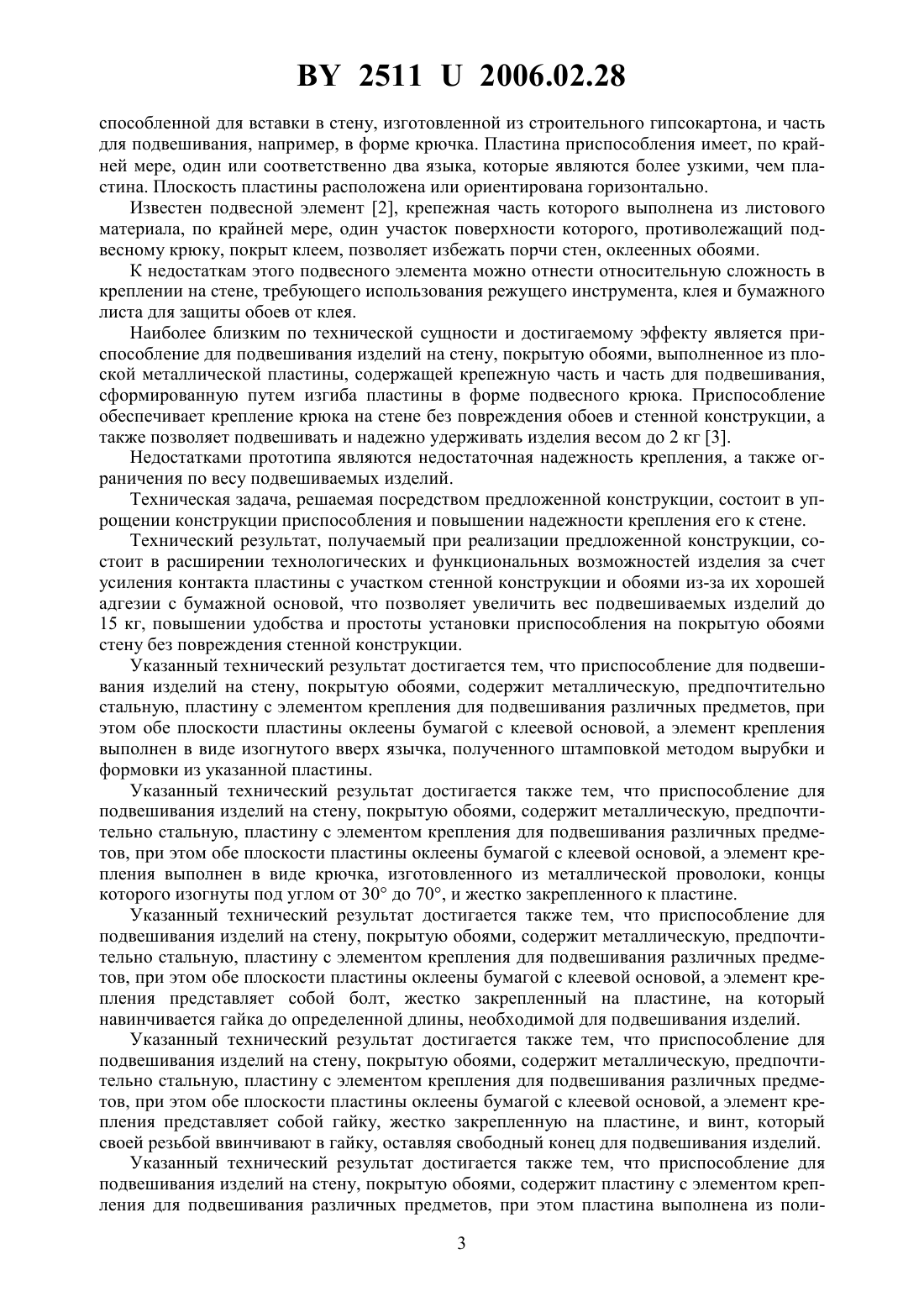

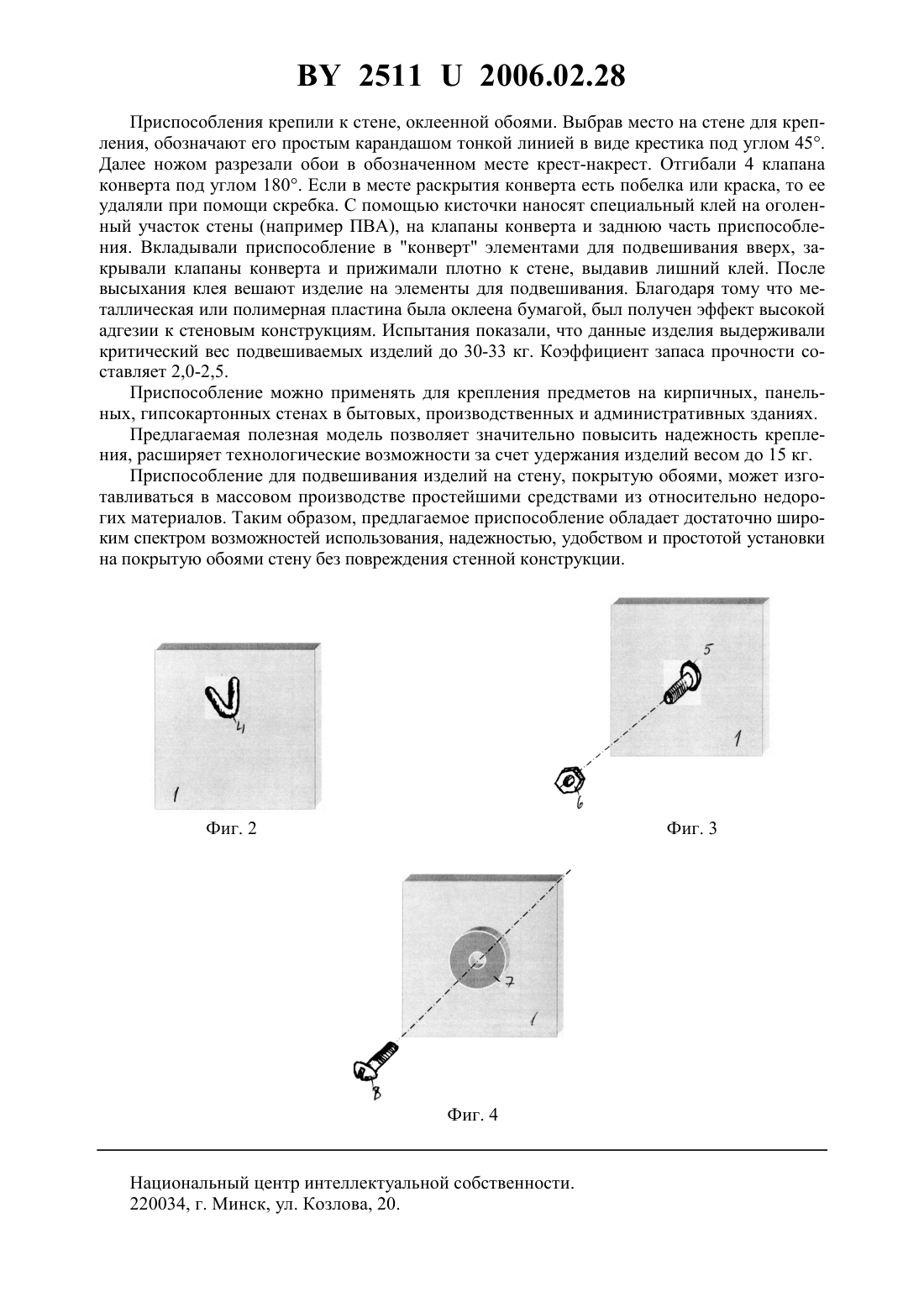

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИСПОСОБЛЕНИЕ ДЛЯ ПОДВЕШИВАНИЯ ИЗДЕЛИЙ НА СТЕНУ, ПОКРЫТУЮ ОБОЯМИ (ВАРИАНТЫ)(71) Заявитель Халимон Виктор Иванович(72) Авторы Халимон Виктор Иванович Казак Федор Григорьевич Козлов Сергей Дмитриевич(73) Патентообладатель Халимон Виктор Иванович(57) 1. Приспособление для подвешивания изделий на стену, покрытую обоями, содержащее металлическую, предпочтительно стальную, пластину с элементом крепления для подвешивания различных предметов, отличающееся тем, что обе плоскости пластины оклеены бумагой с клеевой основой, а элемент крепления выполнен в виде изогнутого вверх язычка, полученного штамповкой методом вырубки и формовки из указанной пластины. 2. Приспособление для подвешивания изделий на стену, покрытую обоями, содержащее металлическую, предпочтительно стальную, пластину с элементом крепления для подвешивания различных предметов, отличающееся тем, что обе плоскости пластины оклеены бумагой с клеевой основой, а элемент крепления выполнен в виде крючка, изготовленного из металлической проволоки, концы которого изогнуты под углом от 45 до 65, и жестко закреплен на пластине. 3. Приспособление для подвешивания изделий на стену, покрытую обоями, содержащее металлическую, предпочтительно стальную, пластину с элементом крепления для подвешивания различных предметов, отличающееся тем, что обе плоскости пластины оклеены бумагой с клеевой основой, а элемент крепления представляет собой болт, жестко закрепленный на пластине, на который навинчивается гайка до определенной длины,необходимой для подвешивания изделий. 25112006.02.28 4. Приспособление для подвешивания изделий на стену, покрытую обоями, содержащее металлическую, предпочтительно стальную, пластину с элементом крепления для подвешивания различных предметов, отличающееся тем, что обе плоскости пластины оклеены бумагой с клеевой основой, а элемент крепления представляет собой гайку, жестко закрепленную на пластине, и винт, который своей резьбой ввинчивают в гайку, оставляя свободный конец для подвешивания изделий. 5. Приспособление для подвешивания изделий на стену, покрытую обоями, содержащее пластину с элементом крепления для подвешивания различных предметов, отличающееся тем, что пластина выполнена из полимерного материала, как армированного,так и неармированного, методом литья или горячего прессования, обе плоскости которой оклеены бумагой с клеевой основой, а элемент крепления имеет выступающую часть, выполненную, например, в виде крючка. 6. Приспособление для подвешивания изделий на стену, покрытую обоями, содержащее пластину с элементом крепления для подвешивания различных предметов, отличающееся тем, что пластина выполнена из картона, а элемент крепления имеет выступающую часть, выполненную, например, в виде крючка. 7. Приспособление по любому из пп. 1-6, отличающееся тем, что элементы крепления выполнены в центральной части пластины на пересечении горизонтальной и вертикальной осевых линий. 8. Приспособление по любому из пп. 1-6, отличающееся тем, что толщина пластины составляет от 0,5 до 3 мм. 9. Приспособление по любому из пп. 1-6, отличающееся тем, что элемент крепления может быть расположен в верхней или нижней части пластины вдоль вертикальной осевой линии.(56) 1. Патент США 4613108, МПК А 47 1/16, 1986. 2. Патент Венгрии 187323, МПК А 47 1/16, 1988. 3. Патент 2195851, МПК А 47 1/16, В 42 15/06, 2003. Полезная модель относится к приспособлениям для подвешивания изделий, например картин, ковров, фотографий, зеркал, эстампов, плакатов и т.п., на стену, покрытую обоями, а также для подвешивания различных бумаг и документов, больших карт, чертежей и подобных предметов. Известны приспособления для подвешивания на стенах картин, зеркал и т.п. в виде изготовленных из металла крюков для подвешивания, которые крепятся к стене с помощью винтов, шурупов или гвоздей. Для этого в покрытых обоями стенах с помощью сверл,гвоздей или других приспособлений пробиваются отверстия, в которых размещаются синтетические или деревянные заглушки. Затем к этому заполнению гвоздями или винтами крепится крюк для подвешивания. Недостатком этого решения является порча стен и обоев в месте расположения крюка. Кроме того, для пробивки бетонных или других стен нужны соответствующие инструменты и, что немаловажно, умение с ними обращаться. Известны также синтетические или металлические подвесные крюки, покрытые клеевым слоем, для заполнения главным образом на кафельной или пластиковой отделке стен. Недостатком этого вида приспособлений для подвешивания является то, что под нагрузкой они отрываются вместе с обоями, на которые наклеены. Общим недостатком указанных крюков для подвешивания является то, что они портят стены и обои, а после удаления крюков на стенах и обоях остаются следы. От перечисленных недостатков свободно приспособление для подвешивания объектов на стену 1, включающее крепежную часть, состоящую из очень тонкой пластины, при 2 25112006.02.28 способленной для вставки в стену, изготовленной из строительного гипсокартона, и часть для подвешивания, например, в форме крючка. Пластина приспособления имеет, по крайней мере, один или соответственно два языка, которые являются более узкими, чем пластина. Плоскость пластины расположена или ориентирована горизонтально. Известен подвесной элемент 2, крепежная часть которого выполнена из листового материала, по крайней мере, один участок поверхности которого, противолежащий подвесному крюку, покрыт клеем, позволяет избежать порчи стен, оклеенных обоями. К недостаткам этого подвесного элемента можно отнести относительную сложность в креплении на стене, требующего использования режущего инструмента, клея и бумажного листа для защиты обоев от клея. Наиболее близким по технической сущности и достигаемому эффекту является приспособление для подвешивания изделий на стену, покрытую обоями, выполненное из плоской металлической пластины, содержащей крепежную часть и часть для подвешивания,сформированную путем изгиба пластины в форме подвесного крюка. Приспособление обеспечивает крепление крюка на стене без повреждения обоев и стенной конструкции, а также позволяет подвешивать и надежно удерживать изделия весом до 2 кг 3. Недостатками прототипа являются недостаточная надежность крепления, а также ограничения по весу подвешиваемых изделий. Техническая задача, решаемая посредством предложенной конструкции, состоит в упрощении конструкции приспособления и повышении надежности крепления его к стене. Технический результат, получаемый при реализации предложенной конструкции, состоит в расширении технологических и функциональных возможностей изделия за счет усиления контакта пластины с участком стенной конструкции и обоями из-за их хорошей адгезии с бумажной основой, что позволяет увеличить вес подвешиваемых изделий до 15 кг, повышении удобства и простоты установки приспособления на покрытую обоями стену без повреждения стенной конструкции. Указанный технический результат достигается тем, что приспособление для подвешивания изделий на стену, покрытую обоями, содержит металлическую, предпочтительно стальную, пластину с элементом крепления для подвешивания различных предметов, при этом обе плоскости пластины оклеены бумагой с клеевой основой, а элемент крепления выполнен в виде изогнутого вверх язычка, полученного штамповкой методом вырубки и формовки из указанной пластины. Указанный технический результат достигается также тем, что приспособление для подвешивания изделий на стену, покрытую обоями, содержит металлическую, предпочтительно стальную, пластину с элементом крепления для подвешивания различных предметов, при этом обе плоскости пластины оклеены бумагой с клеевой основой, а элемент крепления выполнен в виде крючка, изготовленного из металлической проволоки, концы которого изогнуты под углом от 30 до 70, и жестко закрепленного к пластине. Указанный технический результат достигается также тем, что приспособление для подвешивания изделий на стену, покрытую обоями, содержит металлическую, предпочтительно стальную, пластину с элементом крепления для подвешивания различных предметов, при этом обе плоскости пластины оклеены бумагой с клеевой основой, а элемент крепления представляет собой болт, жестко закрепленный на пластине, на который навинчивается гайка до определенной длины, необходимой для подвешивания изделий. Указанный технический результат достигается также тем, что приспособление для подвешивания изделий на стену, покрытую обоями, содержит металлическую, предпочтительно стальную, пластину с элементом крепления для подвешивания различных предметов, при этом обе плоскости пластины оклеены бумагой с клеевой основой, а элемент крепления представляет собой гайку, жестко закрепленную на пластине, и винт, который своей резьбой ввинчивают в гайку, оставляя свободный конец для подвешивания изделий. Указанный технический результат достигается также тем, что приспособление для подвешивания изделий на стену, покрытую обоями, содержит пластину с элементом крепления для подвешивания различных предметов, при этом пластина выполнена из поли 3 25112006.02.28 мерного материала, как армированного, так и неармированного, методом литья или горячего прессования, обе плоскости которой оклеены бумагой с клеевой основой, а элемент крепления имеет выступающую часть, выполненную, например, в виде крючка. Указанный технический результат достигается также тем, что приспособление для подвешивания изделий на стену, покрытую обоями, содержит пластину с элементом крепления для подвешивания различных предметов, при этом пластина выполнена из картона, а элемент крепления имеет выступающую часть, выполненную, например, в виде крючка. Кроме того, в частном случае реализации полезной модели элементы крепления выполнены в центральной части пластины на пересечении горизонтальной и вертикальной осевых линий. Кроме того, в частном случае реализации полезной модели толщина пластины составляет от 0,5 до 3 мм. Кроме того, в частном случае реализации полезной модели элемент крепления расположен в верхней или нижней части пластины вдоль вертикальной осевой линии. Предлагаемое приспособление иллюстрируется фигурами. На фиг. 1 представлен общий вид приспособления по первому варианту. На фиг. 2 представлен общий вид приспособления по второму варианту. На фиг. 3 - общий вид варианта 3 приспособления. На фиг. 4 - общий вид варианта 4 приспособления. Все чертежи касаются различных вариантов выполнения приспособления для подвешивания изделий на стену, покрытую обоями. В первом варианте приспособление содержит металлическую пластину 1, на которой штамповкой методом вырубки выполнен язычок 2, изогнутый в форме крючка, образуя в пластине вырубное отверстие 3. Во втором варианте приспособление также содержит металлическую пластину 1, к которой жестко присоединен металлический крючок 4, выполненный предпочтительно из стальной проволоки, концы которого изогнуты под углом от 30 до 75. По третьему варианту приспособление содержит металлическую пластину 1, на которой жестко закреплен болт 5, на который навинчивается гайка 6 до определенной длины,необходимой для подвешивания изделий. По четвертому варианту приспособление содержит металлическую пластину 1, на которой жестко закреплена гайка 7, и винт 8, который своей резьбой ввинчивают в гайку,оставляя свободный конец для подвешивания изделий. Пятый и шестой варианты не иллюстрируются, так как имеют отличительную особенность в выполнении пластины из полимерного материала или картона. Элементы крепления могут быть закреплены на пластине методом контактной сварки,пайки, клепки или приклеивания. В случае выполнения пластины из полимерного материала элемент крепления изготавливают заодно с ней в процессе литья или горячего прессования. Пластина и выступающий элемент крепления могут иметь различную форму,конфигурацию, размер, удовлетворяющие требованиям их дифференциации и эстетической новизны. Элементы пластины вырезали на резательном приспособлении из стали (1-4 варианты), полимерного материала (5 вариант), картона (6 вариант), крючок изготавливали из стальной проволоки или листового металла. Использовали гайку с внутренней резьбой 4,5, наружным диаметром от 8 до 15 мм и толщиной от 2 до 5 мм, болт, изготовленный под гайку, а также винт стандартный 4,5. После вырубки штампом язычка (фиг. 1), жесткого присоединения элементов для подвешивания по всем вариантам (крючка, болта, гайки) (фиг. 2, 3, 4), обе стороны металлической или полимерной пластины оклеивали бумагой толщиной от 30 до 120 микрон с клеевой основой для улучшения адгезии с контактирующей поверхностью стенной конструкции, т.е. получали готовое изделие. 4 25112006.02.28 Приспособления крепили к стене, оклеенной обоями. Выбрав место на стене для крепления, обозначают его простым карандашом тонкой линией в виде крестика под углом 45. Далее ножом разрезали обои в обозначенном месте крест-накрест. Отгибали 4 клапана конверта под углом 180. Если в месте раскрытия конверта есть побелка или краска, то ее удаляли при помощи скребка. С помощью кисточки наносят специальный клей на оголенный участок стены (например ПВА), на клапаны конверта и заднюю часть приспособления. Вкладывали приспособление в конверт элементами для подвешивания вверх, закрывали клапаны конверта и прижимали плотно к стене, выдавив лишний клей. После высыхания клея вешают изделие на элементы для подвешивания. Благодаря тому что металлическая или полимерная пластина была оклеена бумагой, был получен эффект высокой адгезии к стеновым конструкциям. Испытания показали, что данные изделия выдерживали критический вес подвешиваемых изделий до 30-33 кг. Коэффициент запаса прочности составляет 2,0-2,5. Приспособление можно применять для крепления предметов на кирпичных, панельных, гипсокартонных стенах в бытовых, производственных и административных зданиях. Предлагаемая полезная модель позволяет значительно повысить надежность крепления, расширяет технологические возможности за счет удержания изделий весом до 15 кг. Приспособление для подвешивания изделий на стену, покрытую обоями, может изготавливаться в массовом производстве простейшими средствами из относительно недорогих материалов. Таким образом, предлагаемое приспособление обладает достаточно широким спектром возможностей использования, надежностью, удобством и простотой установки на покрытую обоями стену без повреждения стенной конструкции. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
