Приспособление для изоляции стеклом металлических микроэлектродов

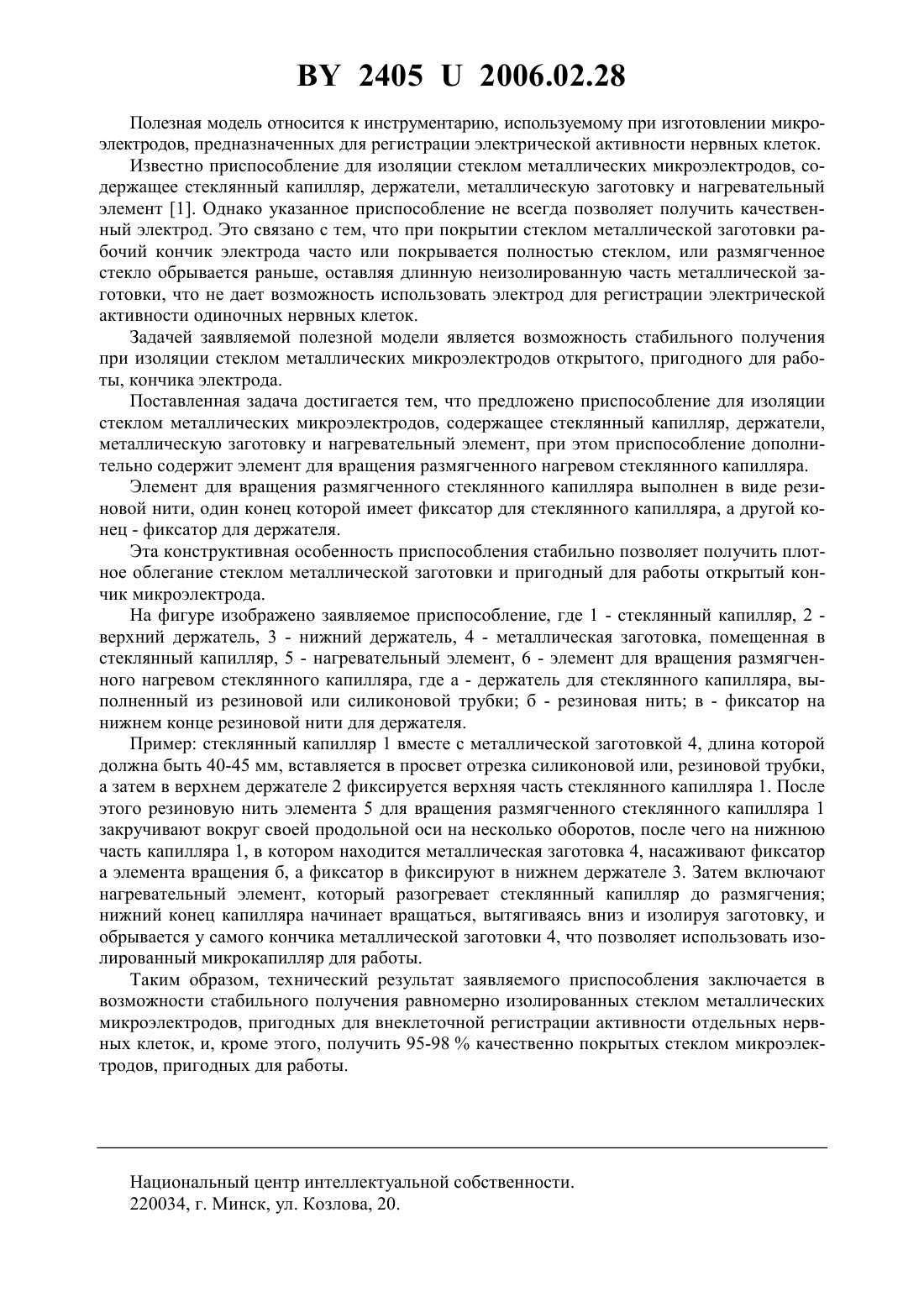

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРИСПОСОБЛЕНИЕ ДЛЯ ИЗОЛЯЦИИ СТЕКЛОМ МЕТАЛЛИЧЕСКИХ МИКРОЭЛЕКТРОДОВ(71) Заявитель Государственное научное учреждение Институт физиологии Национальной академии наук Беларуси(72) Авторы Азев Олег Анатольевич Кульчицкий Владимир Адамович(73) Патентообладатель Государственное научное учреждение Институт физиологии Национальной академии наук Беларуси(57) 1. Приспособление для изоляции стеклом металлических микроэлектродов, содержащее стеклянный капилляр, держатели, металлическую заготовку и нагревательный элемент, отличающееся тем, что приспособление дополнительно содержит элемент для вращения размягченного нагревом стеклянного капилляра. 2. Приспособление по п. 1, отличающееся тем, что элемент для вращения размягченного стеклянного капилляра выполнен в виде резиновой нити, один конец которой имеет фиксатор для стеклянного капилляра, а другой конец - фиксатор для держателя.(56) 1. Полуавтомат для изготовления стеклянных микроэлектродов. Техническое описание и инструкция. Экспериментально-конструкторские мастерские Института физиологии им. А.А. Богомольца. - Киев, 1969. - С. 1-6. 24052006.02.28 Полезная модель относится к инструментарию, используемому при изготовлении микроэлектродов, предназначенных для регистрации электрической активности нервных клеток. Известно приспособление для изоляции стеклом металлических микроэлектродов, содержащее стеклянный капилляр, держатели, металлическую заготовку и нагревательный элемент 1. Однако указанное приспособление не всегда позволяет получить качественный электрод. Это связано с тем, что при покрытии стеклом металлической заготовки рабочий кончик электрода часто или покрывается полностью стеклом, или размягченное стекло обрывается раньше, оставляя длинную неизолированную часть металлической заготовки, что не дает возможность использовать электрод для регистрации электрической активности одиночных нервных клеток. Задачей заявляемой полезной модели является возможность стабильного получения при изоляции стеклом металлических микроэлектродов открытого, пригодного для работы, кончика электрода. Поставленная задача достигается тем, что предложено приспособление для изоляции стеклом металлических микроэлектродов, содержащее стеклянный капилляр, держатели,металлическую заготовку и нагревательный элемент, при этом приспособление дополнительно содержит элемент для вращения размягченного нагревом стеклянного капилляра. Элемент для вращения размягченного стеклянного капилляра выполнен в виде резиновой нити, один конец которой имеет фиксатор для стеклянного капилляра, а другой конец - фиксатор для держателя. Эта конструктивная особенность приспособления стабильно позволяет получить плотное облегание стеклом металлической заготовки и пригодный для работы открытый кончик микроэлектрода. На фигуре изображено заявляемое приспособление, где 1 - стеклянный капилляр, 2 верхний держатель, 3 - нижний держатель, 4 - металлическая заготовка, помещенная в стеклянный капилляр, 5 - нагревательный элемент, 6 - элемент для вращения размягченного нагревом стеклянного капилляра, где а - держатель для стеклянного капилляра, выполненный из резиновой или силиконовой трубки б - резиновая нить в - фиксатор на нижнем конце резиновой нити для держателя. Пример стеклянный капилляр 1 вместе с металлической заготовкой 4, длина которой должна быть 40-45 мм, вставляется в просвет отрезка силиконовой или, резиновой трубки,а затем в верхнем держателе 2 фиксируется верхняя часть стеклянного капилляра 1. После этого резиновую нить элемента 5 для вращения размягченного стеклянного капилляра 1 закручивают вокруг своей продольной оси на несколько оборотов, после чего на нижнюю часть капилляра 1, в котором находится металлическая заготовка 4, насаживают фиксатор а элемента вращения б, а фиксатор в фиксируют в нижнем держателе 3. Затем включают нагревательный элемент, который разогревает стеклянный капилляр до размягчения нижний конец капилляра начинает вращаться, вытягиваясь вниз и изолируя заготовку, и обрывается у самого кончика металлической заготовки 4, что позволяет использовать изолированный микрокапилляр для работы. Таким образом, технический результат заявляемого приспособления заключается в возможности стабильного получения равномерно изолированных стеклом металлических микроэлектродов, пригодных для внеклеточной регистрации активности отдельных нервных клеток, и, кроме этого, получить 95-98 качественно покрытых стеклом микроэлектродов, пригодных для работы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
