Эмульсионная комплексная добавка к органическим эмульгированным вяжущим (варианты)

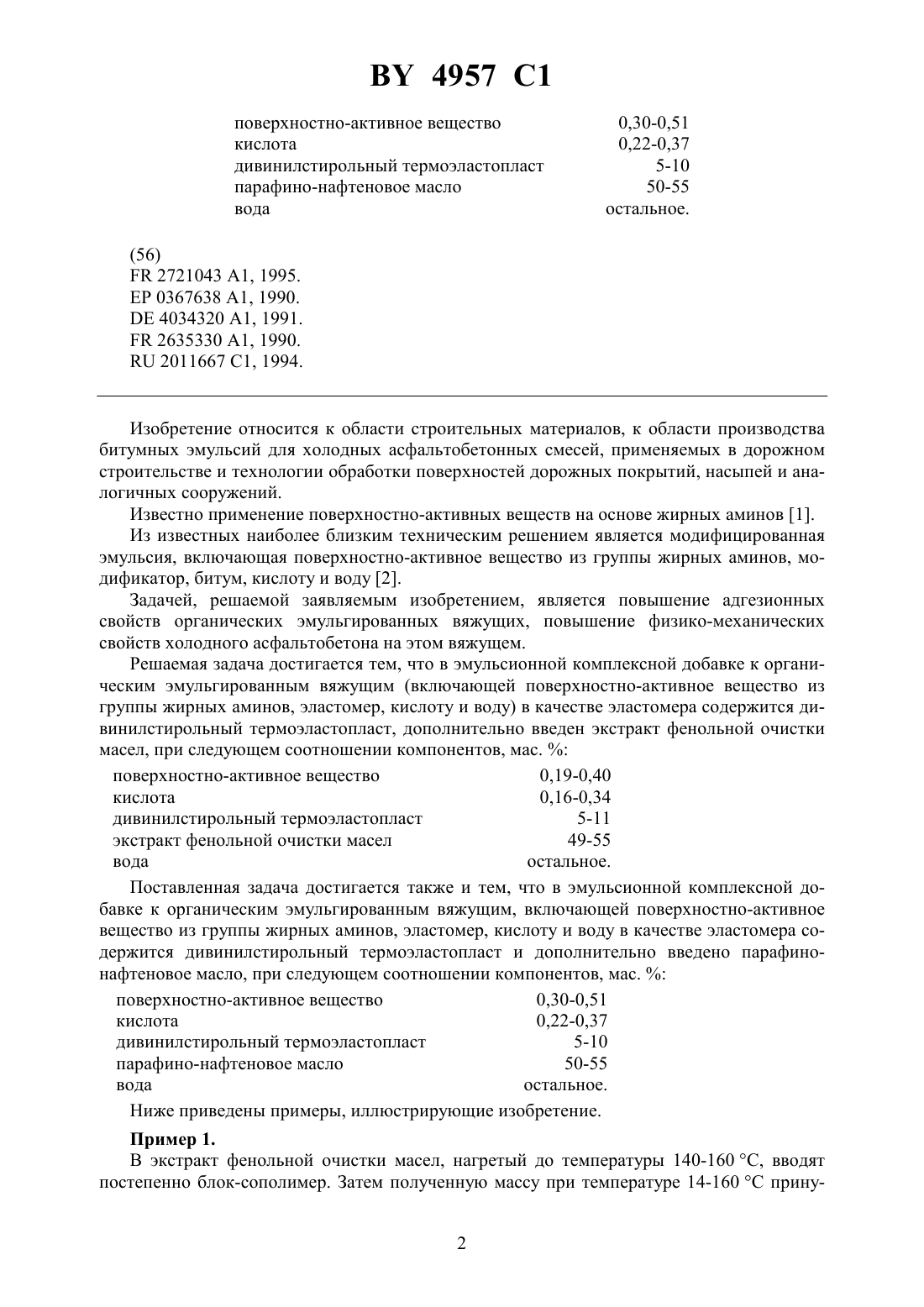

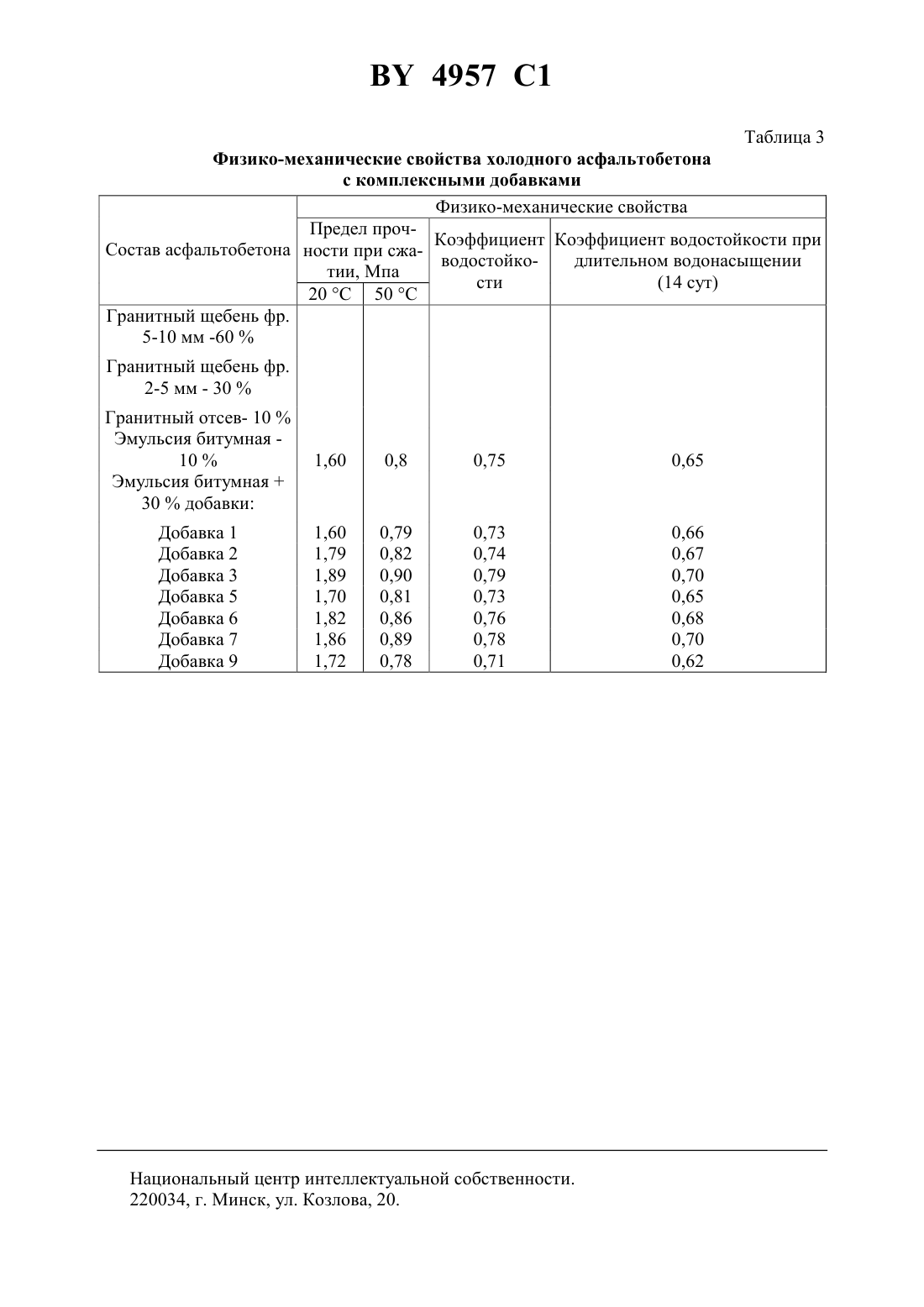

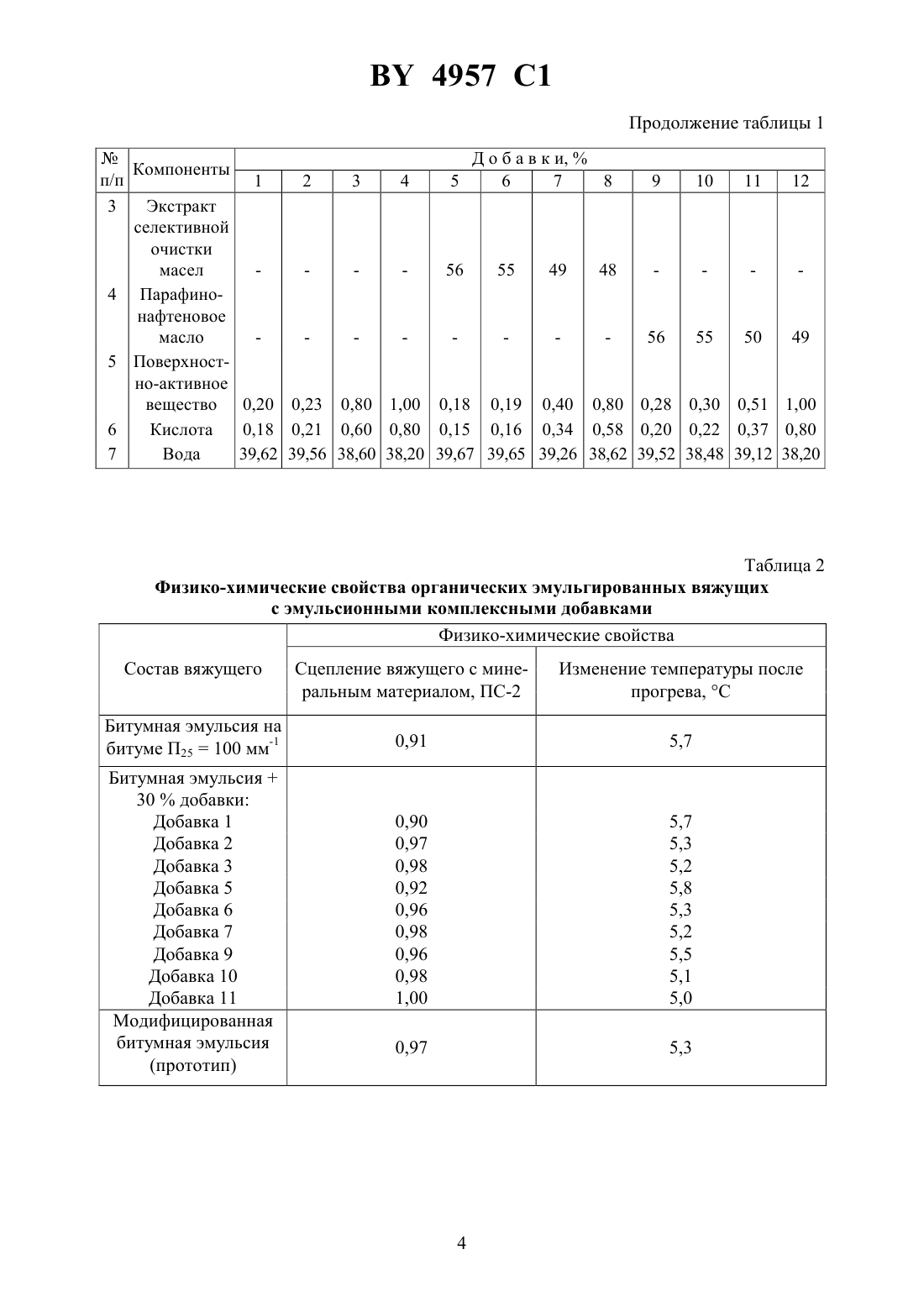

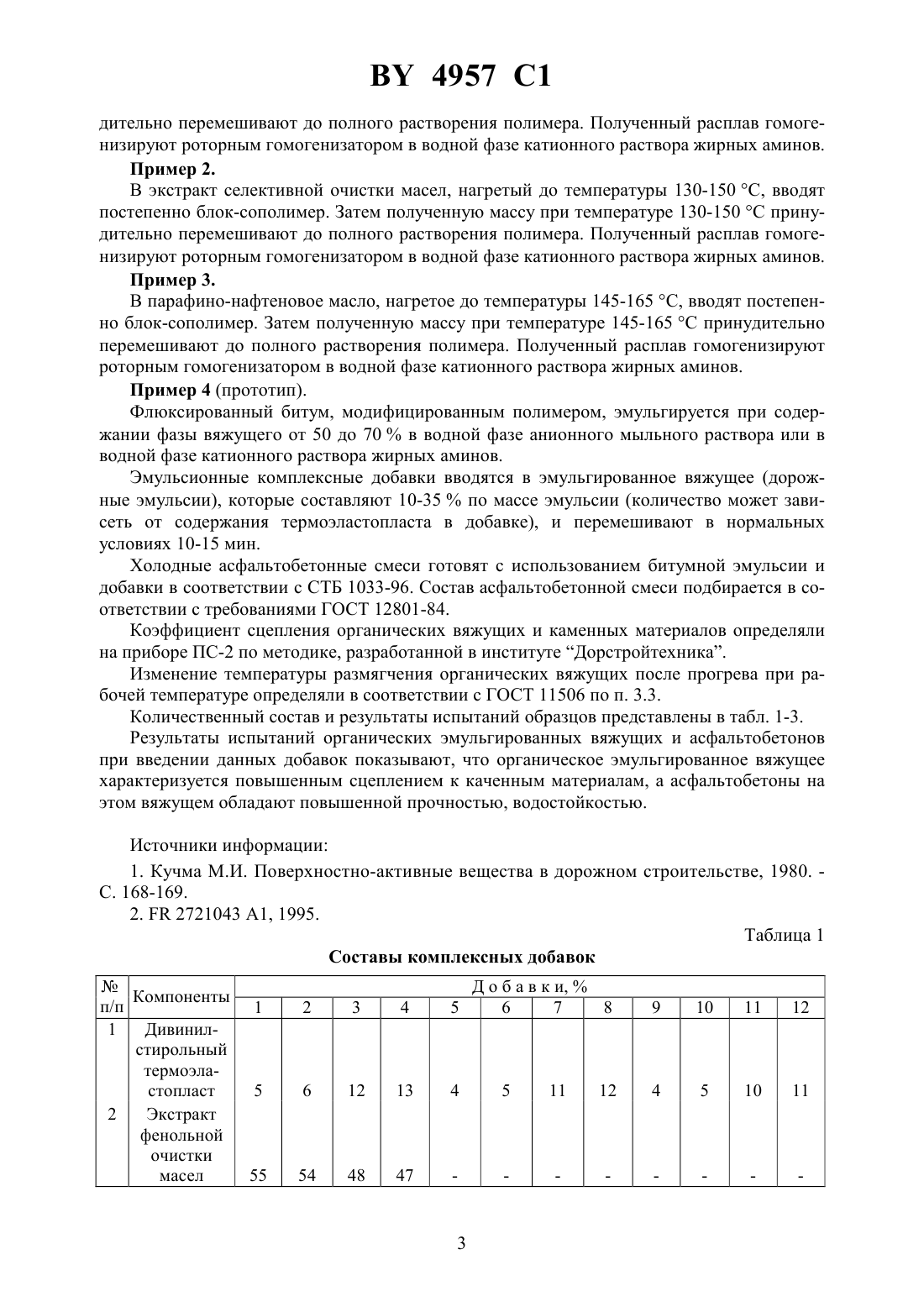

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ЭМУЛЬСИОННАЯ КОМПЛЕКСНАЯ ДОБАВКА К ОРГАНИЧЕСКИМ ЭМУЛЬГИРОВАННЫМ ВЯЖУЩИМ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Авторы Петухов Игорь Николаевич Радьков Николай Васильевич Цыганок Юрий Михайлович Жуковин Максим Геннадьевич Сушкевич Ульяна Геннадьевна Душичев Алексей Борисович(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) 1. Эмульсионная комплексная добавка к органическим эмульгированным вяжущим,включающая поверхностно-активное вещество из группы жирных аминов, эластомер, кислоту и воду, отличающаяся тем, что она в качестве эластомера содержит дивинилстирольный термоэластопласт и дополнительно содержит экстракт фенольной очистки масел,при следующем соотношении компонентов, мас.поверхностно-активное вещество 0,23-0,80 кислота 0,21-0,60 дивинилстирольный термоэластопласт 6-12 экстракт фенольной очистки масел 48-54 вода остальное. 2. Эмульсионная комплексная добавка к органическим эмульгированным вяжущим,включающая поверхностно-активное вещество из группы жирных аминов, эластомер, кислоту и воду, отличающаяся тем, что она в качестве эластомера содержит дивинилстирольный термоэластопласт и дополнительно содержит экстракт селективной очистки масел, при следующем соотношении компонентов, мас.поверхностно-активное вещество 0,19-0,40 кислота 0,16-0,34 дивинилстирольный термоэластопласт 5-11 экстракт селективной очистки масел 49-55 вода остальное. 3. Эмульсионная комплексная добавка к органическим эмульгированным вяжущим,включающая поверхностно-активное вещество из группы жирных аминов, эластомер, кислоту и воду, отличающаяся тем, что она в качестве эластомера содержит дивинилстирольный термоэластопласт и дополнительно содержит парафино-нафтеновое масло, при следующем соотношении компонентов, мас. 4957 1 поверхностно-активное вещество кислота дивинилстирольный термоэластопласт парафино-нафтеновое масло вода(56)2721043 1, 1995.0367638 1, 1990.4034320 1, 1991.2635330 1, 1990.2011667 1, 1994. Изобретение относится к области строительных материалов, к области производства битумных эмульсий для холодных асфальтобетонных смесей, применяемых в дорожном строительстве и технологии обработки поверхностей дорожных покрытий, насыпей и аналогичных сооружений. Известно применение поверхностно-активных веществ на основе жирных аминов 1. Из известных наиболее близким техническим решением является модифицированная эмульсия, включающая поверхностно-активное вещество из группы жирных аминов, модификатор, битум, кислоту и воду 2. Задачей, решаемой заявляемым изобретением, является повышение адгезионных свойств органических эмульгированных вяжущих, повышение физико-механических свойств холодного асфальтобетона на этом вяжущем. Решаемая задача достигается тем, что в эмульсионной комплексной добавке к органическим эмульгированным вяжущим (включающей поверхностно-активное вещество из группы жирных аминов, эластомер, кислоту и воду) в качестве эластомера содержится дивинилстирольный термоэластопласт, дополнительно введен экстракт фенольной очистки масел, при следующем соотношении компонентов, мас.поверхностно-активное вещество 0,19-0,40 кислота 0,16-0,34 дивинилстирольный термоэластопласт 5-11 экстракт фенольной очистки масел 49-55 вода остальное. Поставленная задача достигается также и тем, что в эмульсионной комплексной добавке к органическим эмульгированным вяжущим, включающей поверхностно-активное вещество из группы жирных аминов, эластомер, кислоту и воду в качестве эластомера содержится дивинилстирольный термоэластопласт и дополнительно введено парафинонафтеновое масло, при следующем соотношении компонентов, мас.поверхностно-активное вещество 0,30-0,51 кислота 0,22-0,37 дивинилстирольный термоэластопласт 5-10 парафино-нафтеновое масло 50-55 вода остальное. Ниже приведены примеры, иллюстрирующие изобретение. Пример 1. В экстракт фенольной очистки масел, нагретый до температуры 140-160 С, вводят постепенно блок-сополимер. Затем полученную массу при температуре 14-160 С прину 2 4957 1 дительно перемешивают до полного растворения полимера. Полученный расплав гомогенизируют роторным гомогенизатором в водной фазе катионного раствора жирных аминов. Пример 2. В экстракт селективной очистки масел, нагретый до температуры 130-150 С, вводят постепенно блок-сополимер. Затем полученную массу при температуре 130-150 С принудительно перемешивают до полного растворения полимера. Полученный расплав гомогенизируют роторным гомогенизатором в водной фазе катионного раствора жирных аминов. Пример 3. В парафино-нафтеновое масло, нагретое до температуры 145-165 С, вводят постепенно блок-сополимер. Затем полученную массу при температуре 145-165 С принудительно перемешивают до полного растворения полимера. Полученный расплав гомогенизируют роторным гомогенизатором в водной фазе катионного раствора жирных аминов. Пример 4 (прототип). Флюксированный битум, модифицированным полимером, эмульгируется при содержании фазы вяжущего от 50 до 70 в водной фазе анионного мыльного раствора или в водной фазе катионного раствора жирных аминов. Эмульсионные комплексные добавки вводятся в эмульгированное вяжущее (дорожные эмульсии), которые составляют 10-35 по массе эмульсии (количество может зависеть от содержания термоэластопласта в добавке), и перемешивают в нормальных условиях 10-15 мин. Холодные асфальтобетонные смеси готовят с использованием битумной эмульсии и добавки в соответствии с СТБ 1033-96. Состав асфальтобетонной смеси подбирается в соответствии с требованиями ГОСТ 12801-84. Коэффициент сцепления органических вяжущих и каменных материалов определяли на приборе ПС-2 по методике, разработанной в институте Дорстройтехника. Изменение температуры размягчения органических вяжущих после прогрева при рабочей температуре определяли в соответствии с ГОСТ 11506 по п. 3.3. Количественный состав и результаты испытаний образцов представлены в табл. 1-3. Результаты испытаний органических эмульгированных вяжущих и асфальтобетонов при введении данных добавок показывают, что органическое эмульгированное вяжущее характеризуется повышенным сцеплением к каченным материалам, а асфальтобетоны на этом вяжущем обладают повышенной прочностью, водостойкостью. Источники информации 1. Кучма М.И. Поверхностно-активные вещества в дорожном строительстве, 1980. С. 168-169. 2.2721043 1, 1995. Таблица 1 Составы комплексных добавок Компоненты п/п 1 Дивинилстирольный термоэластопласт 2 Экстракт фенольной очистки масел Д о б а в к и,Компоненты п/п 1 2 3 4 5 6 7 8 9 10 11 12 3 Экстракт селективной очистки масел 56 55 49 48 4 Парафинонафтеновое масло 56 55 50 49 5 Поверхностно-активное вещество 0,20 0,23 0,80 1,00 0,18 0,19 0,40 0,80 0,28 0,30 0,51 1,00 6 Кислота 0,18 0,21 0,60 0,80 0,15 0,16 0,34 0,58 0,20 0,22 0,37 0,80 7 Вода 39,62 39,56 38,60 38,20 39,67 39,65 39,26 38,62 39,52 38,48 39,12 38,20 Таблица 2 Физико-химические свойства органических эмульгированных вяжущих с эмульсионными комплексными добавками Физико-химические свойства Состав вяжущего Битумная эмульсия на битуме П 25100 мм-1 Битумная эмульсия 30 добавки Добавка 1 Добавка 2 Добавка 3 Добавка 5 Добавка 6 Добавка 7 Добавка 9 Добавка 10 Добавка 11 Модифицированная битумная эмульсия Изменение температуры после прогрева, С 4957 1 Таблица 3 Физико-механические свойства холодного асфальтобетона с комплексными добавками Физико-механические свойства Предел прочКоэффициент Коэффициент водостойкости при Состав асфальтобетона ности при сжаводостойкодлительном водонасыщении тии, Мпа сти Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
