Климатическая спелеокамера

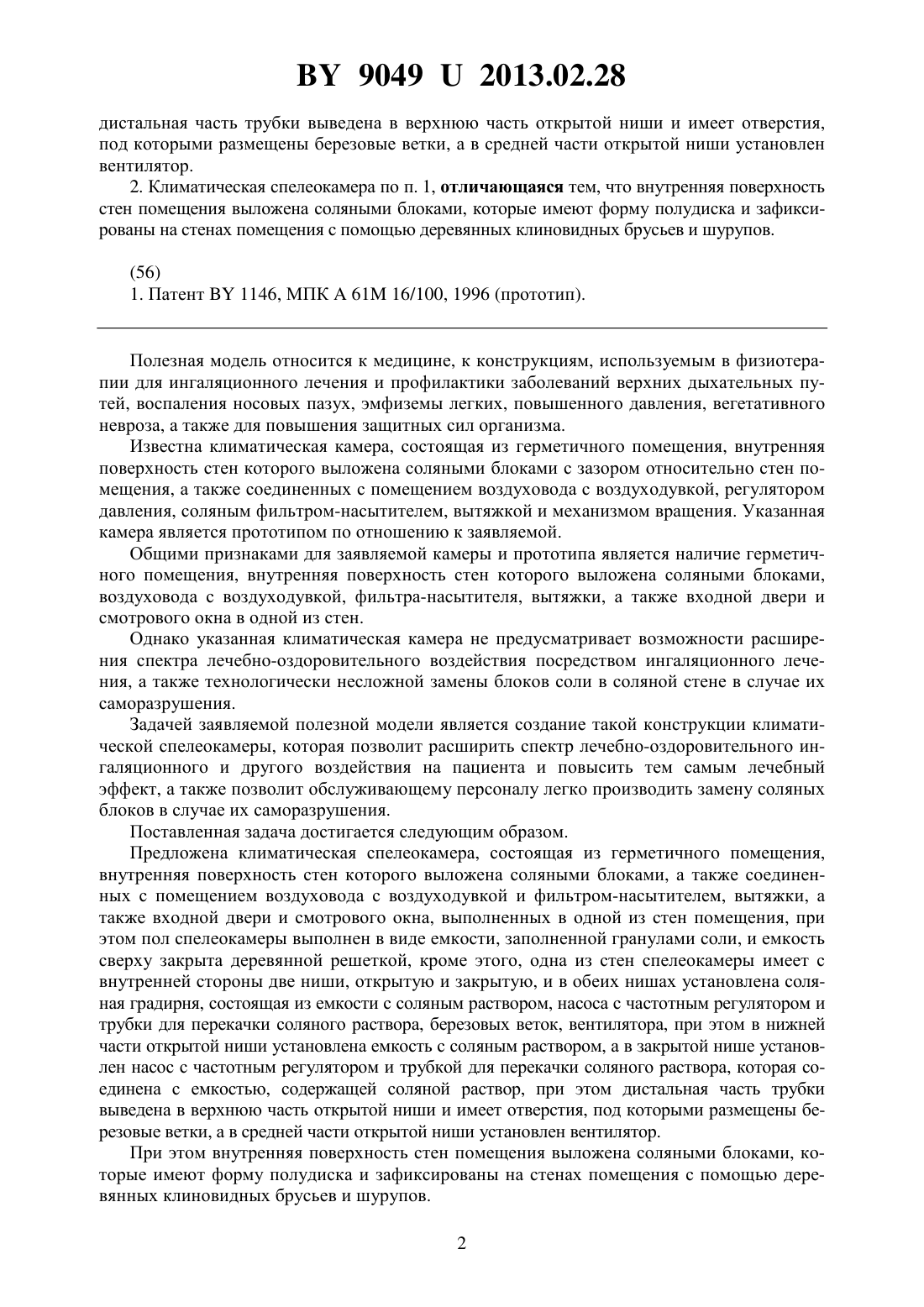

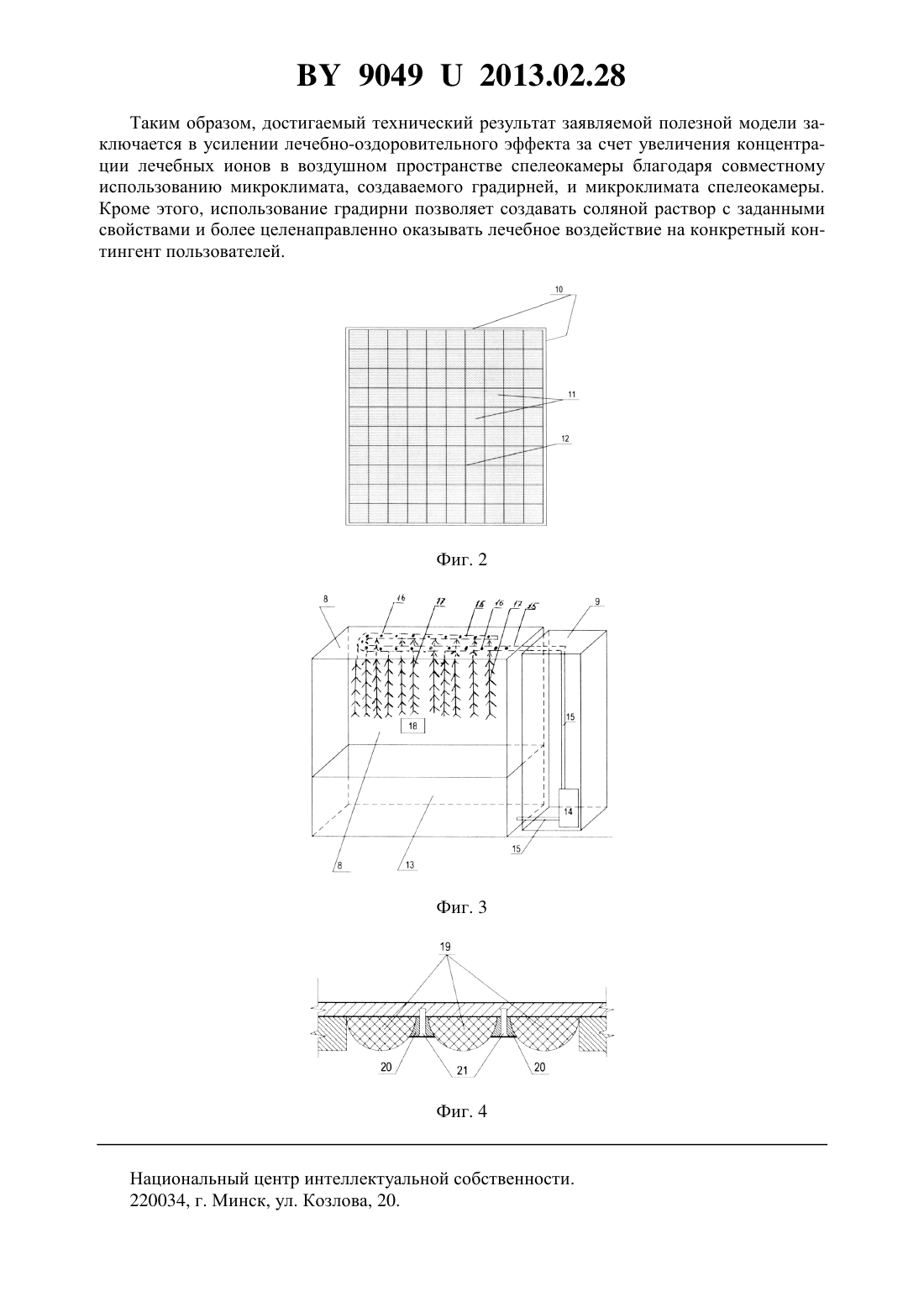

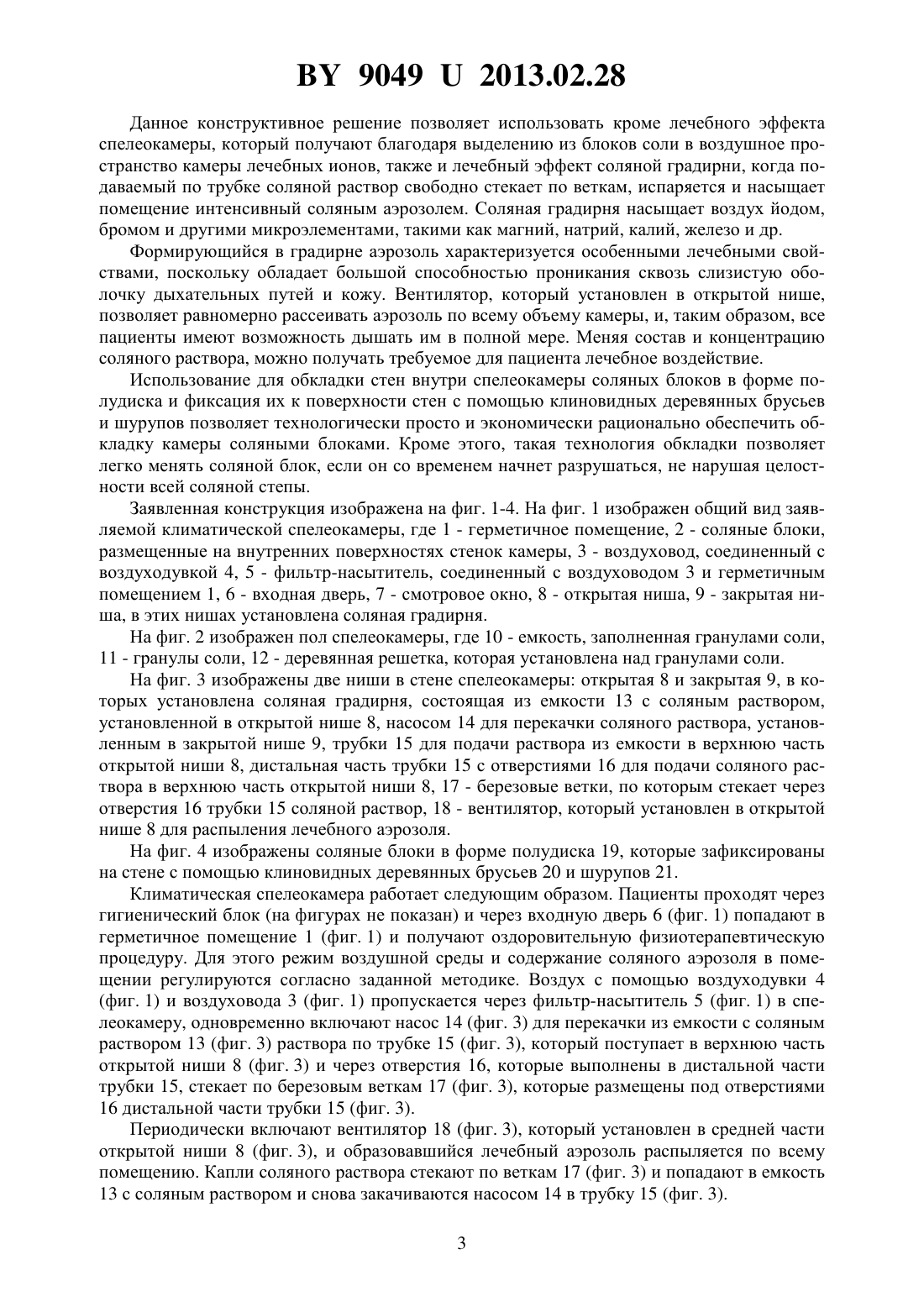

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Белагроздравница(72) Авторы Аверченко Иван Федорович Климович Марина Александровна Пономарев Виктор Алексеевич Иода Владимир Михайлович Карпишевич Леонид Григорьевич(73) Патентообладатель Открытое акционерное общество Белагроздравница(57) 1. Климатическая спелеокамера, состоящая из герметичного помещения, внутренняя поверхность стен которого выложена соляными блоками, а также соединенных с помещением воздуховода с воздуходувкой и фильтром-насытителем, вытяжки, а также входной двери и смотрового окна, выполненных в одной из стен помещения, отличающаяся тем,что пол спелеокамеры выполнен в виде емкости, заполненной гранулами соли, и емкость сверху закрыта деревянной решеткой, кроме этого, одна из стен спелеокамеры имеет с внутренней стороны две ниши, открытую и закрытую, и в обеих нишах установлена соляная градирня, состоящая из емкости с соляным раствором, насоса с частотным регулятором и трубки для перекачки соляного раствора, березовых веток, вентилятора, при этом в нижней части открытой ниши установлена емкость с соляным раствором, а в закрытой нише установлен насос с частотным регулятором и трубкой для перекачки соляного раствора, которая соединена с емкостью, содержащей соляной раствор, и насосом, при этом 90492013.02.28 дистальная часть трубки выведена в верхнюю часть открытой ниши и имеет отверстия,под которыми размещены березовые ветки, а в средней части открытой ниши установлен вентилятор. 2. Климатическая спелеокамера по п. 1, отличающаяся тем, что внутренняя поверхность стен помещения выложена соляными блоками, которые имеют форму полудиска и зафиксированы на стенах помещения с помощью деревянных клиновидных брусьев и шурупов.(56) 1. Патент 1146, МПК 61 16/100, 1996 (прототип). Полезная модель относится к медицине, к конструкциям, используемым в физиотерапии для ингаляционного лечения и профилактики заболеваний верхних дыхательных путей, воспаления носовых пазух, эмфиземы легких, повышенного давления, вегетативного невроза, а также для повышения защитных сил организма. Известна климатическая камера, состоящая из герметичного помещения, внутренняя поверхность стен которого выложена соляными блоками с зазором относительно стен помещения, а также соединенных с помещением воздуховода с воздуходувкой, регулятором давления, соляным фильтром-насытителем, вытяжкой и механизмом вращения. Указанная камера является прототипом по отношению к заявляемой. Общими признаками для заявляемой камеры и прототипа является наличие герметичного помещения, внутренняя поверхность стен которого выложена соляными блоками,воздуховода с воздуходувкой, фильтра-насытителя, вытяжки, а также входной двери и смотрового окна в одной из стен. Однако указанная климатическая камера не предусматривает возможности расширения спектра лечебно-оздоровительного воздействия посредством ингаляционного лечения, а также технологически несложной замены блоков соли в соляной стене в случае их саморазрушения. Задачей заявляемой полезной модели является создание такой конструкции климатической спелеокамеры, которая позволит расширить спектр лечебно-оздоровительного ингаляционного и другого воздействия на пациента и повысить тем самым лечебный эффект, а также позволит обслуживающему персоналу легко производить замену соляных блоков в случае их саморазрушения. Поставленная задача достигается следующим образом. Предложена климатическая спелеокамера, состоящая из герметичного помещения,внутренняя поверхность стен которого выложена соляными блоками, а также соединенных с помещением воздуховода с воздуходувкой и фильтром-насытителем, вытяжки, а также входной двери и смотрового окна, выполненных в одной из стен помещения, при этом пол спелеокамеры выполнен в виде емкости, заполненной гранулами соли, и емкость сверху закрыта деревянной решеткой, кроме этого, одна из стен спелеокамеры имеет с внутренней стороны две ниши, открытую и закрытую, и в обеих нишах установлена соляная градирня, состоящая из емкости с соляным раствором, насоса с частотным регулятором и трубки для перекачки соляного раствора, березовых веток, вентилятора, при этом в нижней части открытой ниши установлена емкость с соляным раствором, а в закрытой нише установлен насос с частотным регулятором и трубкой для перекачки соляного раствора, которая соединена с емкостью, содержащей соляной раствор, при этом дистальная часть трубки выведена в верхнюю часть открытой ниши и имеет отверстия, под которыми размещены березовые ветки, а в средней части открытой ниши установлен вентилятор. При этом внутренняя поверхность стен помещения выложена соляными блоками, которые имеют форму полудиска и зафиксированы на стенах помещения с помощью деревянных клиновидных брусьев и шурупов. 2 90492013.02.28 Данное конструктивное решение позволяет использовать кроме лечебного эффекта спелеокамеры, который получают благодаря выделению из блоков соли в воздушное пространство камеры лечебных ионов, также и лечебный эффект соляной градирни, когда подаваемый по трубке соляной раствор свободно стекает по веткам, испаряется и насыщает помещение интенсивный соляным аэрозолем. Соляная градирня насыщает воздух йодом,бромом и другими микроэлементами, такими как магний, натрий, калий, железо и др. Формирующийся в градирне аэрозоль характеризуется особенными лечебными свойствами, поскольку обладает большой способностью проникания сквозь слизистую оболочку дыхательных путей и кожу. Вентилятор, который установлен в открытой нише,позволяет равномерно рассеивать аэрозоль по всему объему камеры, и, таким образом, все пациенты имеют возможность дышать им в полной мере. Меняя состав и концентрацию соляного раствора, можно получать требуемое для пациента лечебное воздействие. Использование для обкладки стен внутри спелеокамеры соляных блоков в форме полудиска и фиксация их к поверхности стен с помощью клиновидных деревянных брусьев и шурупов позволяет технологически просто и экономически рационально обеспечить обкладку камеры соляными блоками. Кроме этого, такая технология обкладки позволяет легко менять соляной блок, если он со временем начнет разрушаться, не нарушая целостности всей соляной степы. Заявленная конструкция изображена на фиг. 1-4. На фиг. 1 изображен общий вид заявляемой климатической спелеокамеры, где 1 - герметичное помещение, 2 - соляные блоки,размещенные на внутренних поверхностях стенок камеры, 3 - воздуховод, соединенный с воздуходувкой 4, 5 - фильтр-насытитель, соединенный с воздуховодом 3 и герметичным помещением 1, 6 - входная дверь, 7 - смотровое окно, 8 - открытая ниша, 9 - закрытая ниша, в этих нишах установлена соляная градирня. На фиг. 2 изображен пол спелеокамеры, где 10 - емкость, заполненная гранулами соли,11 - гранулы соли, 12 - деревянная решетка, которая установлена над гранулами соли. На фиг. 3 изображены две ниши в стене спелеокамеры открытая 8 и закрытая 9, в которых установлена соляная градирня, состоящая из емкости 13 с соляным раствором,установленной в открытой нише 8, насосом 14 для перекачки соляного раствора, установленным в закрытой нише 9, трубки 15 для подачи раствора из емкости в верхнюю часть открытой ниши 8, дистальная часть трубки 15 с отверстиями 16 для подачи соляного раствора в верхнюю часть открытой ниши 8, 17 - березовые ветки, по которым стекает через отверстия 16 трубки 15 соляной раствор, 18 - вентилятор, который установлен в открытой нише 8 для распыления лечебного аэрозоля. На фиг. 4 изображены соляные блоки в форме полудиска 19, которые зафиксированы на стене с помощью клиновидных деревянных брусьев 20 и шурупов 21. Климатическая спелеокамера работает следующим образом. Пациенты проходят через гигиенический блок (на фигурах не показан) и через входную дверь 6 (фиг. 1) попадают в герметичное помещение 1 (фиг. 1) и получают оздоровительную физиотерапевтическую процедуру. Для этого режим воздушной среды и содержание соляного аэрозоля в помещении регулируются согласно заданной методике. Воздух с помощью воздуходувки 4(фиг. 1) и воздуховода 3 (фиг. 1) пропускается через фильтр-насытитель 5 (фиг. 1) в спелеокамеру, одновременно включают насос 14 (фиг. 3) для перекачки из емкости с соляным раствором 13 (фиг. 3) раствора по трубке 15 (фиг. 3), который поступает в верхнюю часть открытой ниши 8 (фиг. 3) и через отверстия 16, которые выполнены в дистальной части трубки 15, стекает по березовым веткам 17 (фиг. 3), которые размещены под отверстиями 16 дистальной части трубки 15 (фиг. 3). Периодически включают вентилятор 18 (фиг. 3), который установлен в средней части открытой ниши 8 (фиг. 3), и образовавшийся лечебный аэрозоль распыляется по всему помещению. Капли соляного раствора стекают по веткам 17 (фиг. 3) и попадают в емкость 13 с соляным раствором и снова закачиваются насосом 14 в трубку 15 (фиг. 3). 3 90492013.02.28 Таким образом, достигаемый технический результат заявляемой полезной модели заключается в усилении лечебно-оздоровительного эффекта за счет увеличения концентрации лечебных ионов в воздушном пространстве спелеокамеры благодаря совместному использованию микроклимата, создаваемого градирней, и микроклимата спелеокамеры. Кроме этого, использование градирни позволяет создавать соляной раствор с заданными свойствами и более целенаправленно оказывать лечебное воздействие на конкретный контингент пользователей. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
