Галоклиматическая мини-камера

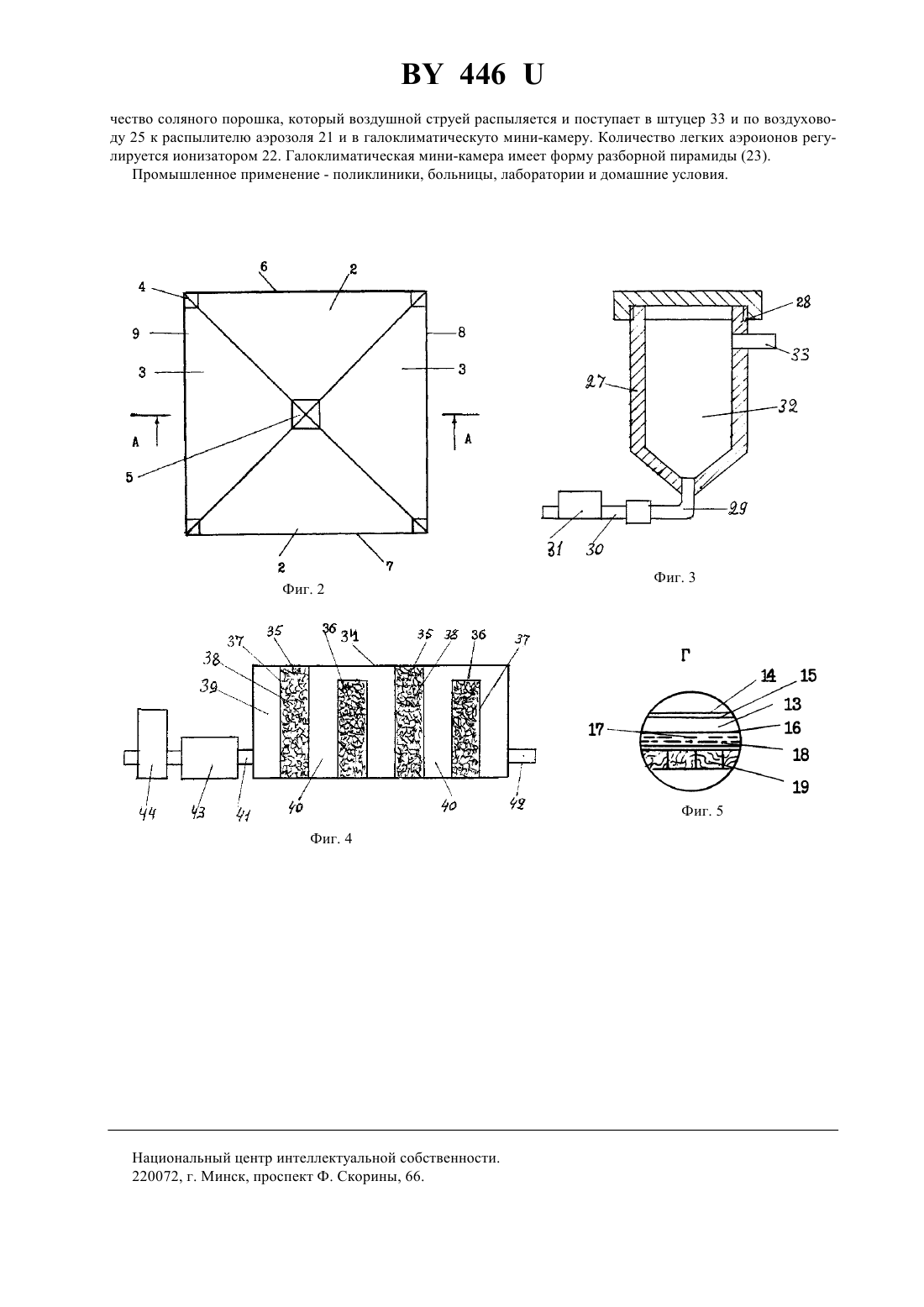

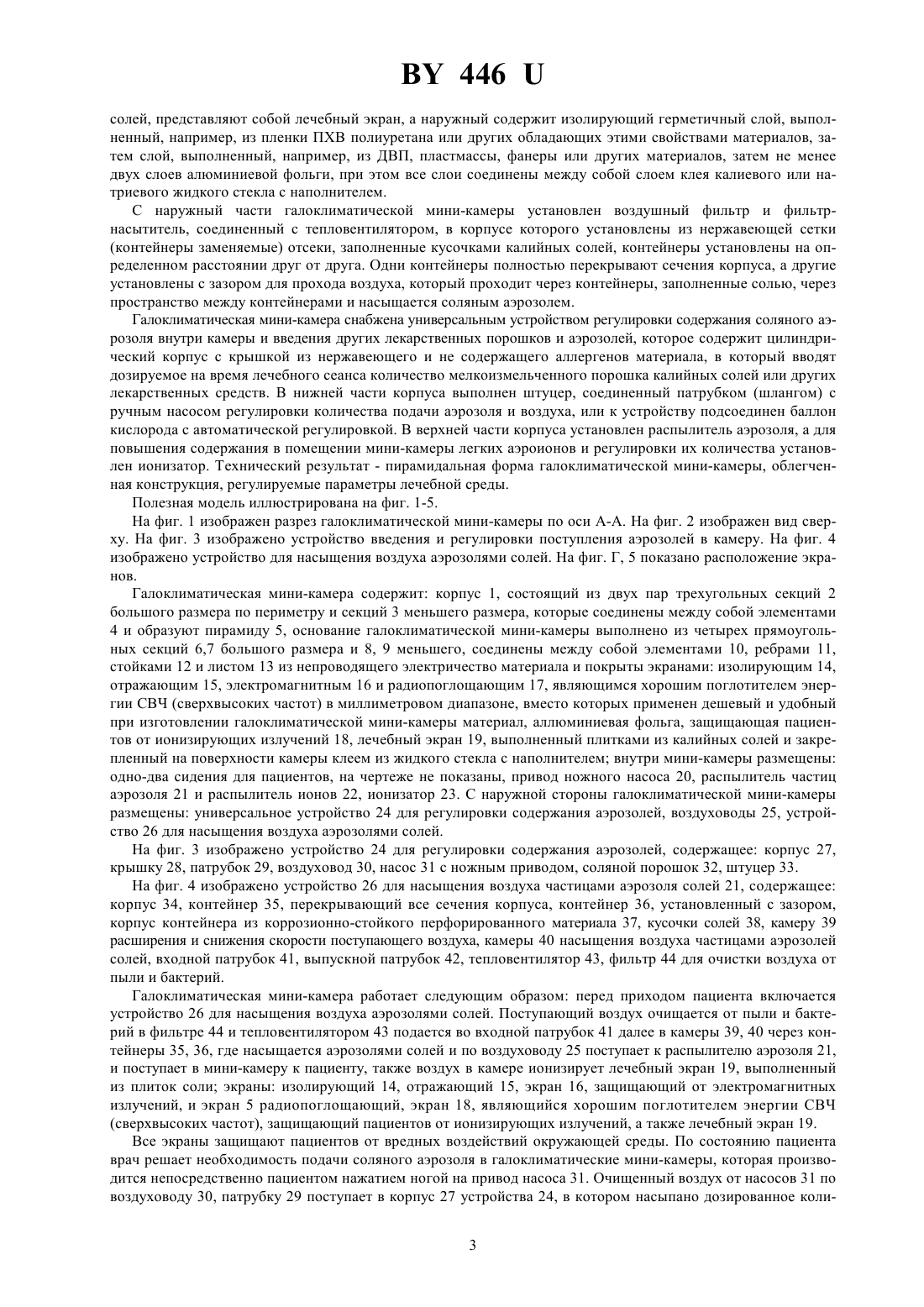

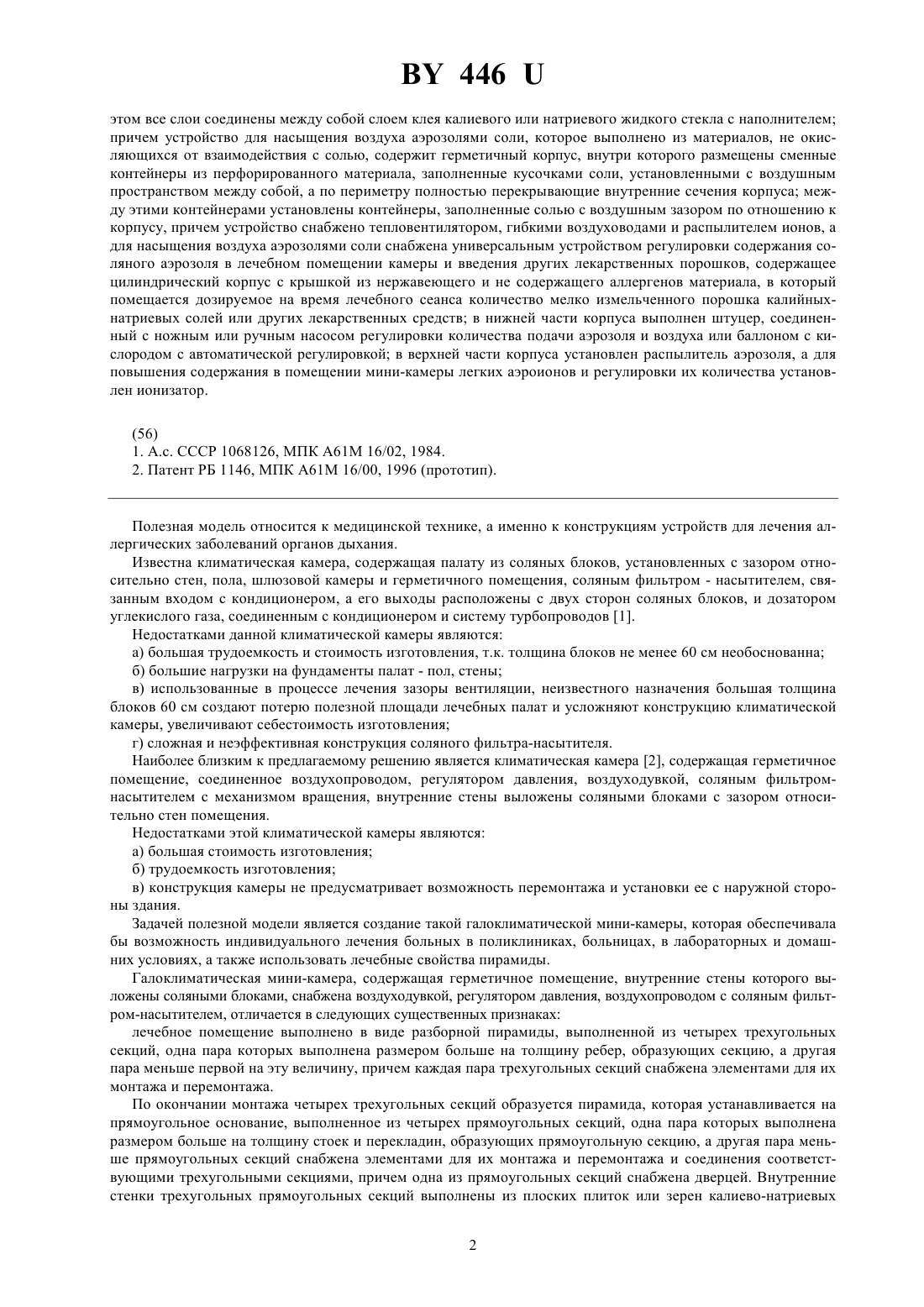

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(73) Патентообладатели Белорусский научноисследовательский санитарно-гигиенический институт, Коничев Алексей Викторович, ООО Вудэкспорт,Косяченко Григорий Ефимович(57) 1. Галоклиматическая мини-камера, содержащая герметичное помещение, внутренние стены, которого выложены соляными блоками, снабжена воздуходувкой, регулятором давления, воздухопроводом с соляным фильтром-насытителем, отличающаяся тем, что лечебное помещение выполнено в виде разборной пирамиды, выполненной из четырех трехугольных секций, одна пара которых выполнена размером больше на толщину ребер, образующих секцию, а другая пара меньше первой на эту величину, причем каждая пара трехугольных секций снабжена элементами для их монтажа и перемонтажа при этом по окончании монтажа четырех трехугольных секций образуется пирамида, которая установлена на прямоугольном основании, выполненном из четырех прямоугольных секций, одна пара которых выполнена размером больше на толщину стоек и перекладин, образующих прямоугольную секцию, а другая пара меньше первой на эту величину и снабжена элементами для их монтажа и перемонтажа и соединения с соответствующими трехугольными секциями, причем одна из прямоугольных секций снабжена дверцей, а внутренние стенки трехугольных прямоугольных секций выполнены из плоских плиток или зерен калиево-натриевых солей и представляют собой лечебный экран, Фиг. 1 а наружный содержит изолирующий герметичный слой, выполненный, например, из пленки ПХВ, полиуретана или других обладающих этими свойствами материалов, затем слой, выполненный, например, из ДВП,пластмассы, фанеры или других подобных материалов, затем не менее двух слоев алюминиевой фольги, при 446 этом все слои соединены между собой слоем клея калиевого или натриевого жидкого стекла с наполнителем причем устройство для насыщения воздуха аэрозолями соли, которое выполнено из материалов, не окисляющихся от взаимодействия с солью, содержит герметичный корпус, внутри которого размещены сменные контейнеры из перфорированного материала, заполненные кусочками соли, установленными с воздушным пространством между собой, а по периметру полностью перекрывающие внутренние сечения корпуса между этими контейнерами установлены контейнеры, заполненные солью с воздушным зазором по отношению к корпусу, причем устройство снабжено тепловентилятором, гибкими воздуховодами и распылителем ионов, а для насыщения воздуха аэрозолями соли снабжена универсальным устройством регулировки содержания соляного аэрозоля в лечебном помещении камеры и введения других лекарственных порошков, содержащее цилиндрический корпус с крышкой из нержавеющего и не содержащего аллергенов материала, в который помещается дозируемое на время лечебного сеанса количество мелко измельченного порошка калийныхнатриевых солей или других лекарственных средств в нижней части корпуса выполнен штуцер, соединенный с ножным или ручным насосом регулировки количества подачи аэрозоля и воздуха или баллоном с кислородом с автоматической регулировкой в верхней части корпуса установлен распылитель аэрозоля, а для повышения содержания в помещении мини-камеры легких аэроионов и регулировки их количества установлен ионизатор. Полезная модель относится к медицинской технике, а именно к конструкциям устройств для лечения аллергических заболеваний органов дыхания. Известна климатическая камера, содержащая палату из соляных блоков, установленных с зазором относительно стен, пола, шлюзовой камеры и герметичного помещения, соляным фильтром - насытителем, связанным входом с кондиционером, а его выходы расположены с двух сторон соляных блоков, и дозатором углекислого газа, соединенным с кондиционером и систему турбопроводов 1. Недостатками данной климатической камеры являются а) большая трудоемкость и стоимость изготовления, т.к. толщина блоков не менее 60 см необоснованна б) большие нагрузки на фундаменты палат - пол, стены в) использованные в процессе лечения зазоры вентиляции, неизвестного назначения большая толщина блоков 60 см создают потерю полезной площади лечебных палат и усложняют конструкцию климатической камеры, увеличивают себестоимость изготовления г) сложная и неэффективная конструкция соляного фильтра-насытителя. Наиболее близким к предлагаемому решению является климатическая камера 2, содержащая герметичное помещение, соединенное воздухопроводом, регулятором давления, воздуходувкой, соляным фильтромнасытителем с механизмом вращения, внутренние стены выложены соляными блоками с зазором относительно стен помещения. Недостатками этой климатической камеры являются а) большая стоимость изготовления б) трудоемкость изготовленияв) конструкция камеры не предусматривает возможность перемонтажа и установки ее с наружной стороны здания. Задачей полезной модели является создание такой галоклиматической мини-камеры, которая обеспечивала бы возможность индивидуального лечения больных в поликлиниках, больницах, в лабораторных и домашних условиях, а также использовать лечебные свойства пирамиды. Галоклиматическая мини-камера, содержащая герметичное помещение, внутренние стены которого выложены соляными блоками, снабжена воздуходувкой, регулятором давления, воздухопроводом с соляным фильтром-насытителем, отличается в следующих существенных признаках лечебное помещение выполнено в виде разборной пирамиды, выполненной из четырех трехугольных секций, одна пара которых выполнена размером больше на толщину ребер, образующих секцию, а другая пара меньше первой на эту величину, причем каждая пара трехугольных секций снабжена элементами для их монтажа и перемонтажа. По окончании монтажа четырех трехугольных секций образуется пирамида, которая устанавливается на прямоугольное основание, выполненное из четырех прямоугольных секций, одна пара которых выполнена размером больше на толщину стоек и перекладин, образующих прямоугольную секцию, а другая пара меньше прямоугольных секций снабжена элементами для их монтажа и перемонтажа и соединения соответствующими трехугольными секциями, причем одна из прямоугольных секций снабжена дверцей. Внутренние стенки трехугольных прямоугольных секций выполнены из плоских плиток или зерен калиево-натриевых 2 446 солей, представляют собой лечебный экран, а наружный содержит изолирующий герметичный слой, выполненный, например, из пленки ПХВ полиуретана или других обладающих этими свойствами материалов, затем слой, выполненный, например, из ДВП, пластмассы, фанеры или других материалов, затем не менее двух слоев алюминиевой фольги, при этом все слои соединены между собой слоем клея калиевого или натриевого жидкого стекла с наполнителем. С наружный части галоклиматической мини-камеры установлен воздушный фильтр и фильтрнасытитель, соединенный с тепловентилятором, в корпусе которого установлены из нержавеющей сетки(контейнеры заменяемые) отсеки, заполненные кусочками калийных солей, контейнеры установлены на определенном расстоянии друг от друга. Одни контейнеры полностью перекрывают сечения корпуса, а другие установлены с зазором для прохода воздуха, который проходит через контейнеры, заполненные солью, через пространство между контейнерами и насыщается соляным аэрозолем. Галоклиматическая мини-камера снабжена универсальным устройством регулировки содержания соляного аэрозоля внутри камеры и введения других лекарственных порошков и аэрозолей, которое содержит цилиндрический корпус с крышкой из нержавеющего и не содержащего аллергенов материала, в который вводят дозируемое на время лечебного сеанса количество мелкоизмельченного порошка калийных солей или других лекарственных средств. В нижней части корпуса выполнен штуцер, соединенный патрубком (шлангом) с ручным насосом регулировки количества подачи аэрозоля и воздуха, или к устройству подсоединен баллон кислорода с автоматической регулировкой. В верхней части корпуса установлен распылитель аэрозоля, а для повышения содержания в помещении мини-камеры легких аэроионов и регулировки их количества установлен ионизатор. Технический результат - пирамидальная форма галоклиматической мини-камеры, облегченная конструкция, регулируемые параметры лечебной среды. Полезная модель иллюстрирована на фиг. 1-5. На фиг. 1 изображен разрез галоклиматической мини-камеры по оси -. На фиг. 2 изображен вид сверху. На фиг. 3 изображено устройство введения и регулировки поступления аэрозолей в камеру. На фиг. 4 изображено устройство для насыщения воздуха аэрозолями солей. На фиг. Г, 5 показано расположение экранов. Галоклиматическая мини-камера содержит корпус 1, состоящий из двух пар трехугольных секций 2 большого размера по периметру и секций 3 меньшего размера, которые соединены между собой элементами 4 и образуют пирамиду 5, основание галоклиматической мини-камеры выполнено из четырех прямоугольных секций 6,7 большого размера и 8, 9 меньшего, соединены между собой элементами 10, ребрами 11,стйкми 12 и листом 13 из непроводящего электричество материала и покрыты экранами изолирующим 14,отражающим 15, электромагнитным 16 и радиопоглощающим 17, являющимся хорошим поглотителем энергии СВЧ (сверхвысоких частот) в миллиметровом диапазоне, вместо которых применен дешевый и удобный при изготовлении галоклиматической мини-камеры материал, аллюминиевая фольга, защищающая пациентов от ионизирующих излучений 18, лечебный экран 19, выполненный плитками из калийных солей и закрепленный на поверхности камеры клеем из жидкого стекла с наполнителем внутри мини-камеры размещены одно-два сидения для пациентов, на чертеже не показаны, привод ножного насоса 20, распылитель частиц аэрозоля 21 и распылитель ионов 22, ионизатор 23. С наружной стороны галоклиматической мини-камеры размещены универсальное устройство 24 для регулировки содержания аэрозолей, воздуховоды 25, устройство 26 для насыщения воздуха аэрозолями солей. На фиг. 3 изображено устройство 24 для регулировки содержания аэрозолей, содержащее корпус 27,крышку 28, патрубок 29, воздуховод 30, насос 31 с ножным приводом, соляной порошок 32, штуцер 33. На фиг. 4 изображено устройство 26 для насыщения воздуха частицами аэрозоля солей 21, содержащее корпус 34, контейнер 35, перекрывающий все сечения корпуса, контейнер 36, установленный с зазором,корпус контейнера из коррозионно-стойкого перфорированного материала 37, кусочки солей 38, камеру 39 расширения и снижения скорости поступающего воздуха, камеры 40 насыщения воздуха частицами аэрозолей солей, входной патрубок 41, выпускной патрубок 42, тепловентилятор 43, фильтр 44 для очистки воздуха от пыли и бактерий. Галоклиматическая мини-камера работает следующим образом перед приходом пациента включается устройство 26 для насыщения воздуха аэрозолями солей. Поступающий воздух очищается от пыли и бактерий в фильтре 44 и тепловентилятором 43 подается во входной патрубок 41 далее в камеры 39, 40 через контейнеры 35, 36, где насыщается аэрозолями солей и по воздуховоду 25 поступает к распылителю аэрозоля 21,и поступает в мини-камеру к пациенту, также воздух в камере ионизирует лечебный экран 19, выполненный из плиток соли экраны изолирующий 14, отражающий 15, экран 16, защищающий от электромагнитных излучений, и экран 5 радиопоглощающий, экран 18, являющийся хорошим поглотителем энергии СВЧ(сверхвысоких частот), защищающий пациентов от ионизирующих излучений, а также лечебный экран 19. Все экраны защищают пациентов от вредных воздействий окружающей среды. По состоянию пациента врач решает необходимость подачи соляного аэрозоля в галоклиматические мини-камеры, которая производится непосредственно пациентом нажатием ногой на привод насоса 31. Очищенный воздух от насосов 31 по воздуховду 30, патрубку 29 поступает в корпус 27 устройства 24, в котором насыпано дозированное коли 3 446 чество соляного порошка, который воздушной струей распыляется и поступает в штуцер 33 и по воздуховоду 25 к распылителю аэрозоля 21 и в галоклиматическуто мини-камеру. Количество легких аэроионов регулируется ионизатором 22. Галоклиматическая мини-камера имеет форму разборной пирамиды (23). Промышленное применение - поликлиники, больницы, лаборатории и домашние условия. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
