Климатическая камера

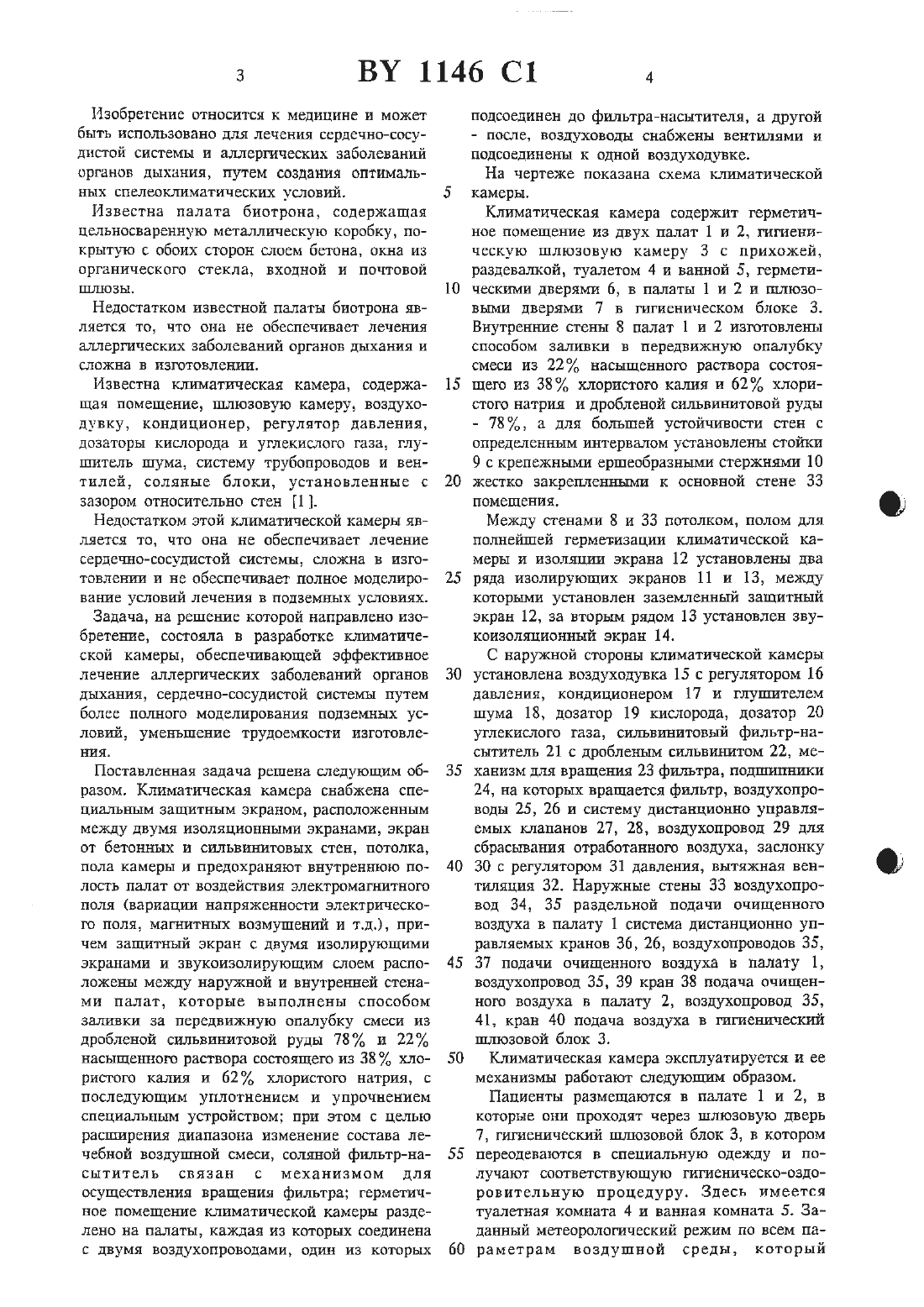

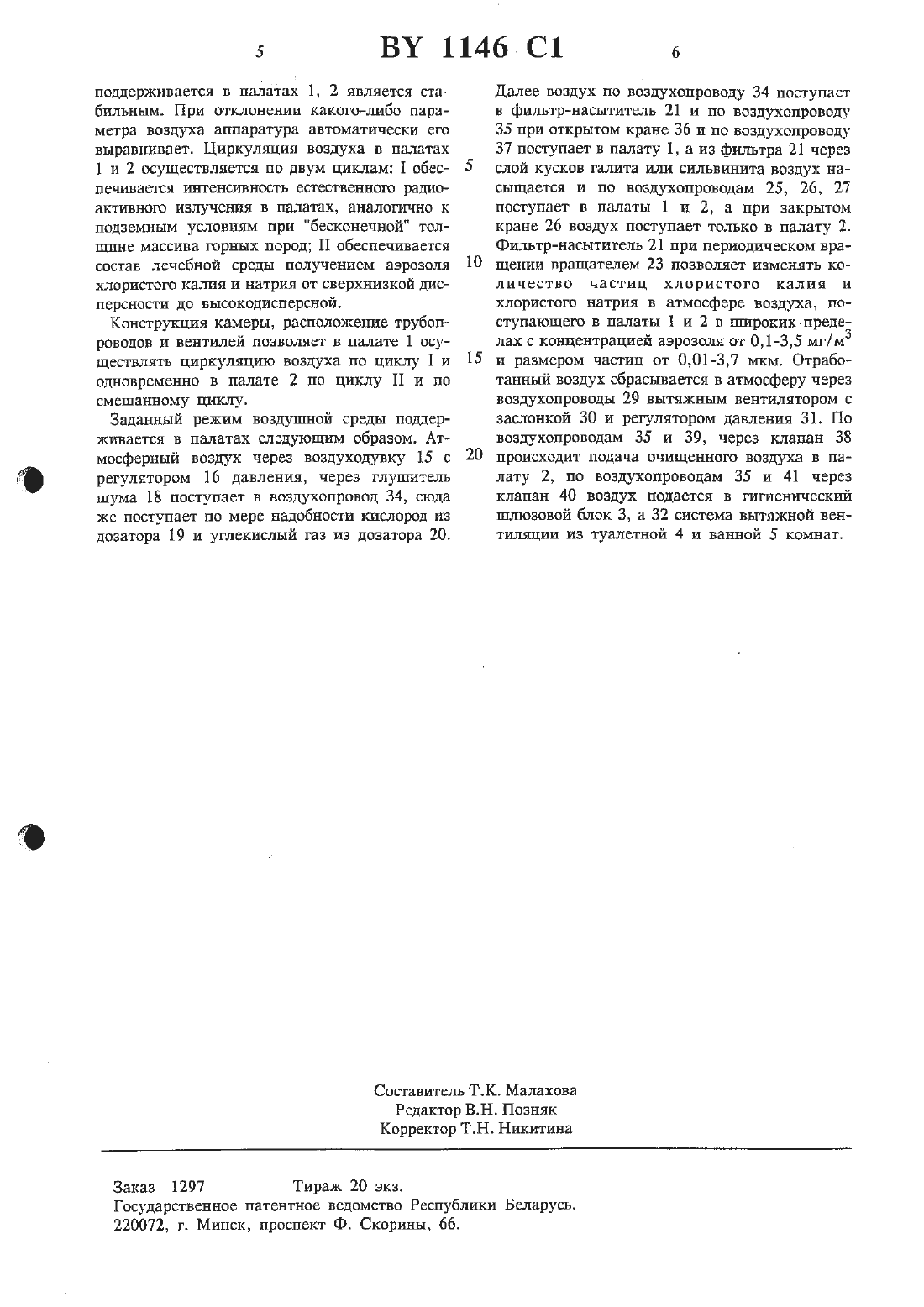

(12) госудагстввннон ПАТЕНТНОЕ ведомство гвспувлики внлдгусь(73) Патентообладатель Коничев Алексей Викторович (В)1. Климатическая камера, содержащая герметичное помещение со шлюзовой камерой,соединенное с воздухопроводом с установленными на нем регулятором давления, воздуходувкой, глушителем шума, соляным фильтром-насытителем, кондиционером и подключенггыми к нему дозатором кислорода и дозатором углекислого газа, и оборудованное соляными блоками, размещенными с зазором относительно стен герметичного помещения,отличающаяся тем, что в ней соляные блоки образуют внутренние стены и вьпюлиены из смеси, включающей 78 дробленой сильвинитовой руды И 22 насыщенного раствора, состоящего из 38 хлористого калия и 62 хлористого натрия, при этом в зазоре между стенами размещены звукоизоллрующий слой и заземленный электромагнитный экран, рас положенный междУ двумя изолирующим ЭКранами.2. Климатическая камера по п.1, отличающаяся тем, что соляной фильтр- насытитель связан с шиеханизмом для осуществления вращения фильтра.3. Климатическая камера по п.1, отличающаяся тем, что герметичное помещениеразделено на палаты, каждая из которых соединена с двумя воздухопроводами, один из которых подсоединен до фнлътра-насытителя,а другой - после, воздуховоды снабжены вентилями и подсоединены к одной БОЗЦУХОДУВКВ.Изобретение относится к медицине и может быть использовано для лечения сердечно-сосудистой системы и аллергических заболеваний органов дыхания, путем создания оптимальных спелеоклиматических условий.Известна палата биотрона, содержащая цельносваренную металлическую коробку, покрытую с обоих сторон слоем бетона, окна из органического стекла, входной и почтовой шлюзы.Недостатком Известной палаты биотрона является то, что она не обеспечивает лечения аллергических заболеваний органов дыхания и сложна в изготовлении.Известна климатическая камера, содержащая помещение, шлюзовую камеру, воздуходувку, кондиционер, регулятор давления,дозаторы кислорода и углекислого газа, глушитель шума, систему трубопроводов и вентилей, соляные блоки, установленные с зазором относительно стен 1.Недостатком этой климатической камеры является то, что она не обеспечивает лечение сердечно-сосудистой системы, сложна в изготовлении и не обеспечивает полное моделирование условий лечения в подземных условиях.Задача, на решение которой направлено изобретение, состояла в разработке климатической камеры, обеспечивающей эффективное лечение аллергических заболеваний органов дыхания, сердечно-сосудистой системы путем более полного моделирования подземных условий, уменьшение трудоемкости изготовлетшя.Поставленная задача решена следующим образом. Климатическая камера снабжена спеЦиалъным защитным экраном, расположенным между двумя изоляционными экранами, экран от бетонных и силъвинитовых стен, потолка,пола камеры и предохраняют внутреннюю полость палат от воздействия электромагнитного поля (вариации Напряженности электрического поля, магнитных возмущений И т.д.), причем защитный экран с двумя изолирующими экранами и звукоизолирующим слоем расположены между наружной и внутренней стенами палат, которые выполнены способом заливки за передвижную опалубку смеси из дробленой сильвинитовой руды 78 и 22 насыщенного раствора состоящего из 38 хлористого калия и 62 хлористого натрия, с последующим уплотнением и упрочнением специальным устройством при этом с целью расширения диапазона изменение состава лечебной воздушной смеси, соляной фильтр-насытитель связан с механизмом для осуществления вращения фильтра герметичное помещение климатической камеры разделено на палаты, каждая из которых соединена с двумя воздухопроводами один из которых- после, воздуховоды снабжены вентилями и подсоединены к одной воздуходувке.На чертеже показана схема климатической камеры.Климатическая камера содержит герметичное помещение из двух палат 1 и 2, гигиеническую шлюзовую камеру 3 с прихожей,раздевалкой, туалетом 4 и ванной 5, герметическими дверями 6, в палаты 1 и 2 и шлюзовыми дверями 7 в гигиеническом блоке 3. Внутренние стены 8 палат 1 и 2 изготовлены способом заливки в передвижную опалубку смеси из 22 насыщенного раствора состоящего из 38 хлористого калия и 62 хлористого натрия и дробленой сильвинитовой руды- 78, а для большей устойчивости стен с определенным интервалом установлены стойки 9 с крепежными ерщеобразными стержнями 10 жестко закрепленными к основной стене 33 помещения.Между стенами 8 и 33 потолком, полом для полнейшей герметизации климатической камеры и изоляции экрана 12 установлены два ряда изолирующих экранов 11 и 13, между которыми установлен заземленный защитный экран 12, за вторьш рядом 13 установлен звукоизоляционный экран 14.С наружной стороны климатической камеры установлена воздуходувка 15 с регулятором 16 давления, кондиционером 17 и глушителем шума 18, дозатор 19 кислорода, дозатор 20 углекислого газа, сильвинитовый фильтр-насытитель 21 с дробленым сильвинитом 22, механизм для вращения 23 фильтра, подшипники 24, на которых вращается фильтр, воздухопроводы 25, 26 и систему дистанционно управляемых клапанов 27, 28, воздухопровод 29 для сбрасывания отработанного воздуха, заслонку 30 с регулятором 31 давления, вытяжная вентиляция 32. Наружные стены 33 воздухопровод 34, 35 раздельной подачи очищенного воздуха в палату 1 система дистанционно управляемых кранов 36, 26, воздухопроводов 35,37 подачи очищенного воздуха в палату 1,воздухопровод 35, 39 кран 38 подача очищенного воздуха в палату 2, воздухопровод 35,41, кран 40 подача воздуха в гигиенический шлюзовой блок 3.Климатическая камера эксплуатируется и ее механизмы работают следующим образом.Пациенты размещаются в палате 1 и 2, в которые они проходят через шлюзовую дверь 7, гигиенический Шлюзовой блок 3, в котором переодеваются в специальную одежду и получают соответствующую шгиеническо-оздоровительную процедуру. Здесь имеется туалетная комната 4 и ванная комната 5. Заданный метеорологический режим по всем параметрам воздушной среды, которыйподдерживается в палатах 1, 2 является стабильным. При отклонении какого-либо параметра воздуха аппаратура автоматически его выравнивает. Циркуляция воздуха в палатах 1 и 2 осуществляется по двум циклам 1 обеспечивается интенсивность естественною радиоактивного излучения в палатах, аналогично к подземным условиям при бесконечной толщине массива горных пород П обеспечивается состав лечебной среды получением аэрозоля хлористого калия и натрия от сверхнизкой дисперсности до высокодисперсной.Конструкция камеры, расположение трубопроводов и вентилей позволяет в палате 1 осуществлять циркуляцию воздуха по циклу 1 и одновременно в палате 2 по циклу 11 и по смешанному циклу.Заданный режим воздушной среды поддерживается в палатах следующим образом. Атмосферный воздух через воздуходувку 15 с регулятором 16 давления, через глушитель шума 18 поступает в воздухопровод 34, сюда же поступает по мере надобности кислород из дозатора 19 и углекислый газ из дозатора 20.Далее воздух по воздухопроводу 34 поступает в фильтр-насытитель 21 и по воздухопроводу 35 при открытом кране 36 и по воздухопровод) 37 поступает в палату 1, а из фильтра 21 через слой кусков галита или сильвинита воздух насыщается и по воздухопроводам 25, 26, 27 поступает в палаты 1 и 2, а при закрытом кране 26 воздух поступает только в палату 2. Фильтр-насытитель 21 при периодическом вращении вращателем 23 позволяет изменять количество частиц хлористого калия и хлористого натрия в атмосфере воздуха, поступающего в палаты 1 и 2 в широких-предс лах с концентрацией аэрозоля от 01-35 мг/мз и размером частиц от 0 О 1-37 мкм. Отработанный воздух сбрасывается в атмосферу через воздухопроводы 29 вытяжным вентилятором с заслонкой 30 и регулятором давления 31. По воздухопроводам 35 и 39, через клапан 38 происходит подача очищенного воздуха в палату 2, по воздухопроводам 35 и 41 через клапан 40 воздух подается в гигиенический шлюзовой блок 3, а 32 система вытяжной вентиляции из туалетной 4 и ванной 5 комнат.Государственное патентное ведомство Республики Беларусь.
