Галоклиматическая камера

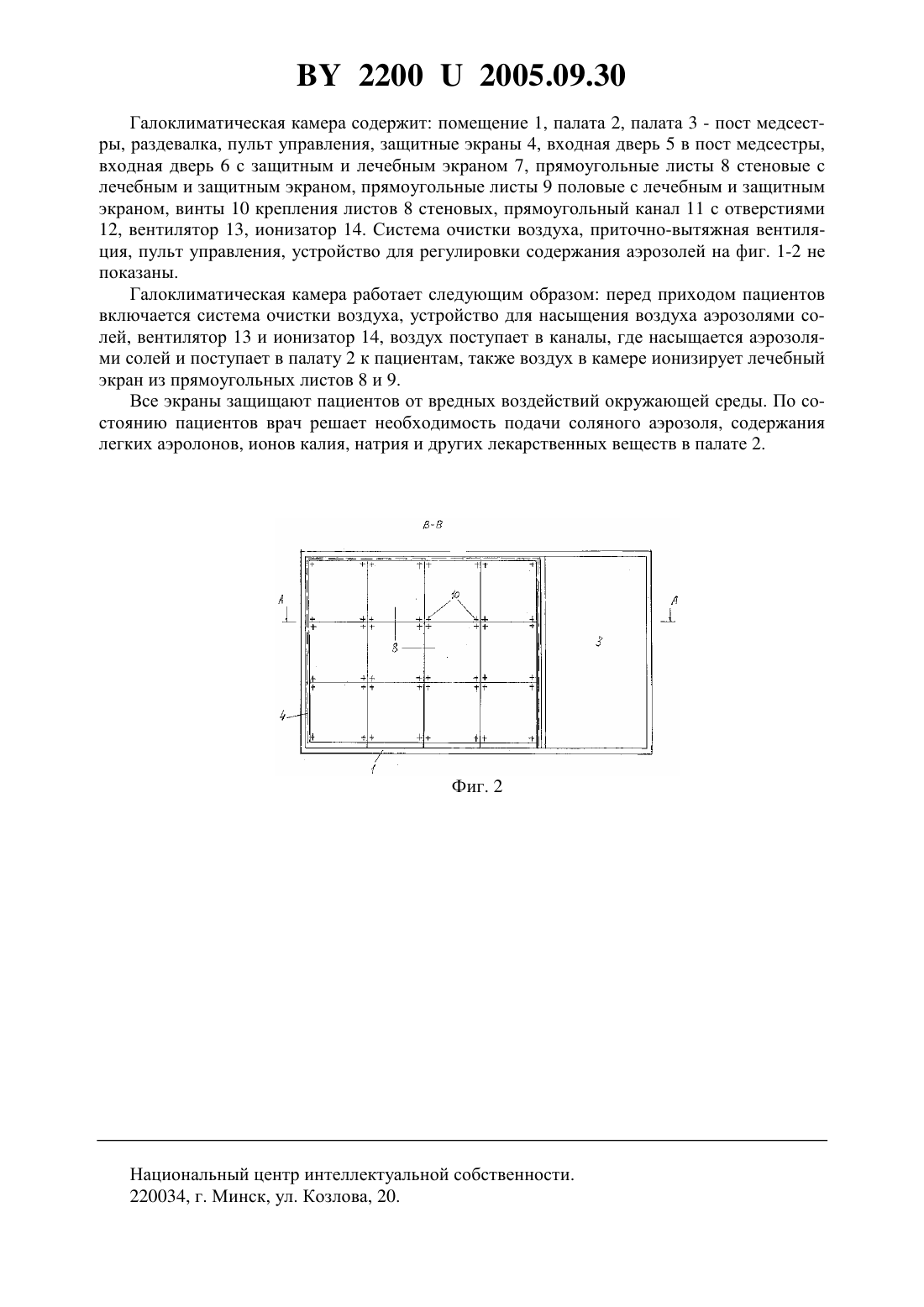

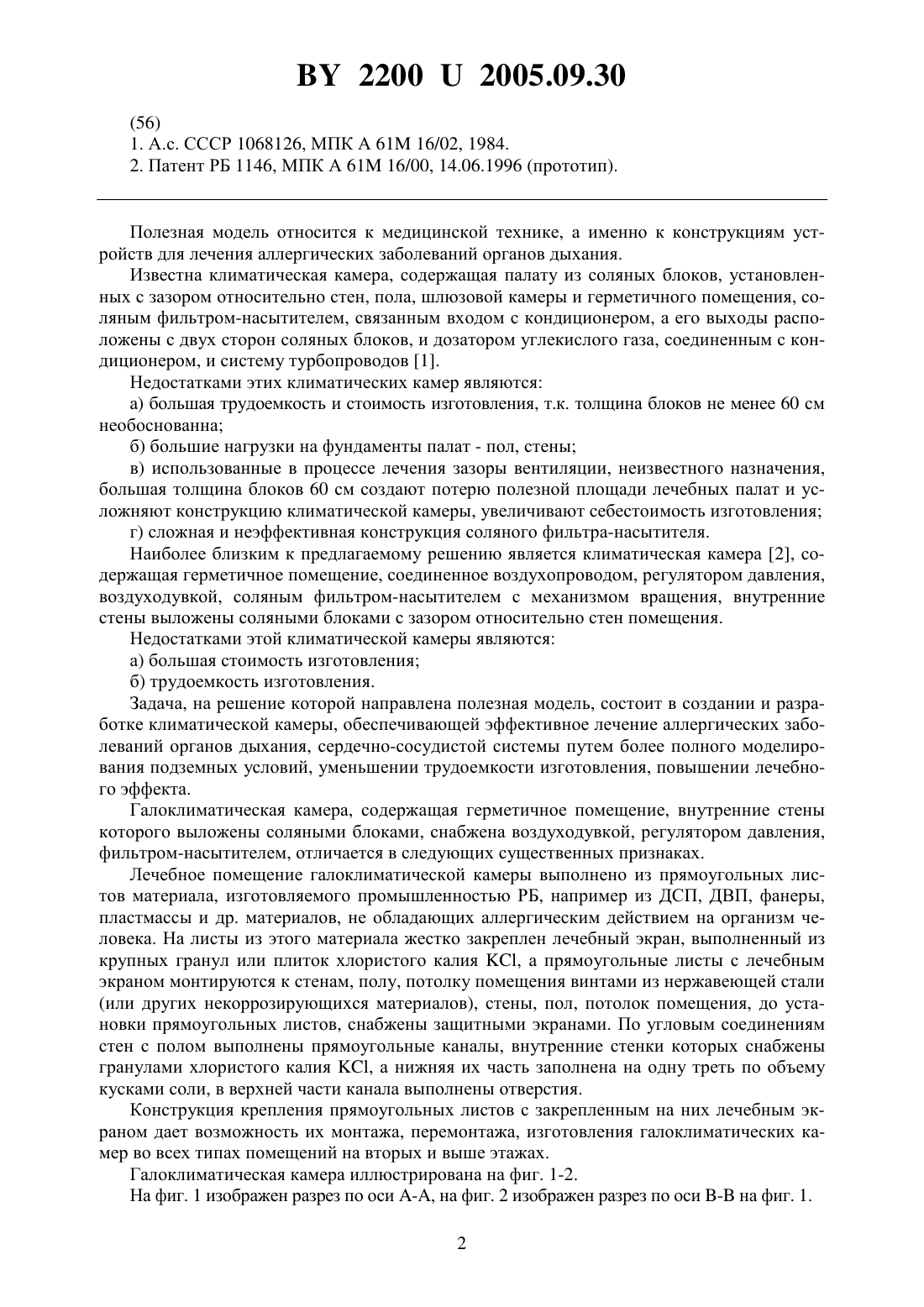

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Коничев Алексей Викторович(72) Автор Коничев Алексей Викторович(73) Патентообладатель Коничев Алексей Викторович(57) 1. Галоклиматическая камера, содержащая герметичное помещение, выложенные соляными блоками внутренние стенки, воздуховод с воздуходувкой и регулятором давления, фильтр-насытитель, отличающаяся тем, что лечебное помещение камеры выполнено из прямоугольных листов материала, выпускаемого промышленностью РБ, не обладающих аллергенным действием на организм человека, например из ДСП, ДВП, фанеры, пластмассы и др. материалов, которые соединены с лечебным экраном, выполненным из крупных гранул или плиток хлористого калия , причем каждый прямоугольный лист жестко закреплен к стенам, полу, потолку камеры винтами из нержавеющей стали или других некоррозирующих материалов, при этом стены, пол, до установки прямоугольных листов, снабжены защитными экранами. 2. Галоклиматическая камера по п. 1, отличающаяся тем, что по угловым соединениям стен с полом камеры выполнен прямоугольный канал, снабженный вентилятором, внутренние стенки которого снабжены гранулами хлористого калия , а нижняя часть заполнена на одну треть по объему кусками соли, в верхней части канала выполнены отверстия. 3. Галоклиматическая камера по п. 1, отличающаяся тем, что конструкция крепления прямоугольных листов дает возможность их монтажа, перемонтажа.(56) 1. А.с. СССР 1068126, МПК А 61 16/02, 1984. 2. Патент РБ 1146, МПК А 61 16/00, 14.06.1996 (прототип). Полезная модель относится к медицинской технике, а именно к конструкциям устройств для лечения аллергических заболеваний органов дыхания. Известна климатическая камера, содержащая палату из соляных блоков, установленных с зазором относительно стен, пола, шлюзовой камеры и герметичного помещения, соляным фильтром-насытителем, связанным входом с кондиционером, а его выходы расположены с двух сторон соляных блоков, и дозатором углекислого газа, соединенным с кондиционером, и систему турбопроводов 1. Недостатками этих климатических камер являются а) большая трудоемкость и стоимость изготовления, т.к. толщина блоков не менее 60 см необоснованна б) большие нагрузки на фундаменты палат - пол, стены в) использованные в процессе лечения зазоры вентиляции, неизвестного назначения,большая толщина блоков 60 см создают потерю полезной площади лечебных палат и усложняют конструкцию климатической камеры, увеличивают себестоимость изготовления г) сложная и неэффективная конструкция соляного фильтра-насытителя. Наиболее близким к предлагаемому решению является климатическая камера 2, содержащая герметичное помещение, соединенное воздухопроводом, регулятором давления,воздуходувкой, соляным фильтром-насытителем с механизмом вращения, внутренние стены выложены соляными блоками с зазором относительно стен помещения. Недостатками этой климатической камеры являются а) большая стоимость изготовления б) трудоемкость изготовления. Задача, на решение которой направлена полезная модель, состоит в создании и разработке климатической камеры, обеспечивающей эффективное лечение аллергических заболеваний органов дыхания, сердечно-сосудистой системы путем более полного моделирования подземных условий, уменьшении трудоемкости изготовления, повышении лечебного эффекта. Галоклиматическая камера, содержащая герметичное помещение, внутренние стены которого выложены соляными блоками, снабжена воздуходувкой, регулятором давления,фильтром-насытителем, отличается в следующих существенных признаках. Лечебное помещение галоклиматической камеры выполнено из прямоугольных листов материала, изготовляемого промышленностью РБ, например из ДСП, ДВП, фанеры,пластмассы и др. материалов, не обладающих аллергическим действием на организм человека. На листы из этого материала жестко закреплен лечебный экран, выполненный из крупных гранул или плиток хлористого калия , а прямоугольные листы с лечебным экраном монтируются к стенам, полу, потолку помещения винтами из нержавеющей стали(или других некоррозирующихся материалов), стены, пол, потолок помещения, до установки прямоугольных листов, снабжены защитными экранами. По угловым соединениям стен с полом выполнены прямоугольные каналы, внутренние стенки которых снабжены гранулами хлористого калия , а нижняя их часть заполнена на одну треть по объему кусками соли, в верхней части канала выполнены отверстия. Конструкция крепления прямоугольных листов с закрепленным на них лечебным экраном дает возможность их монтажа, перемонтажа, изготовления галоклиматических камер во всех типах помещений на вторых и выше этажах. Галоклиматическая камера иллюстрирована на фиг. 1-2. На фиг. 1 изображен разрез по оси -, на фиг. 2 изображен разрез по оси - на фиг. 1. 2 22002005.09.30 Галоклиматическая камера содержит помещение 1, палата 2, палата 3 - пост медсестры, раздевалка, пульт управления, защитные экраны 4, входная дверь 5 в пост медсестры,входная дверь 6 с защитным и лечебным экраном 7, прямоугольные листы 8 стеновые с лечебным и защитным экраном, прямоугольные листы 9 половые с лечебным и защитным экраном, винты 10 крепления листов 8 стеновых, прямоугольный канал 11 с отверстиями 12, вентилятор 13, ионизатор 14. Система очистки воздуха, приточно-вытяжная вентиляция, пульт управления, устройство для регулировки содержания аэрозолей на фиг. 1-2 не показаны. Галоклиматическая камера работает следующим образом перед приходом пациентов включается система очистки воздуха, устройство для насыщения воздуха аэрозолями солей, вентилятор 13 и ионизатор 14, воздух поступает в каналы, где насыщается аэрозолями солей и поступает в палату 2 к пациентам, также воздух в камере ионизирует лечебный экран из прямоугольных листов 8 и 9. Все экраны защищают пациентов от вредных воздействий окружающей среды. По состоянию пациентов врач решает необходимость подачи соляного аэрозоля, содержания легких аэролонов, ионов калия, натрия и других лекарственных веществ в палате 2. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
