Индивидуальная климатическая камера

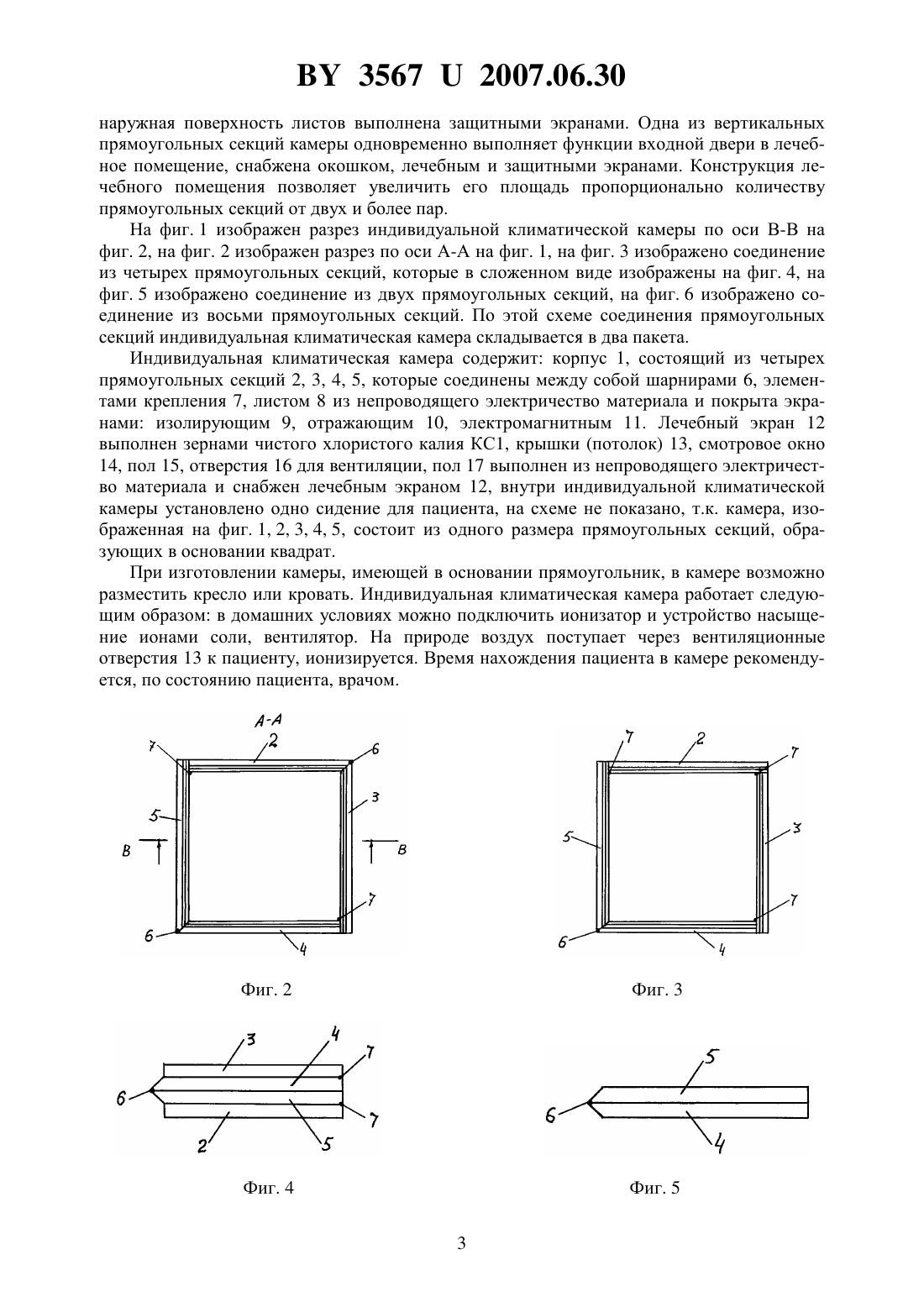

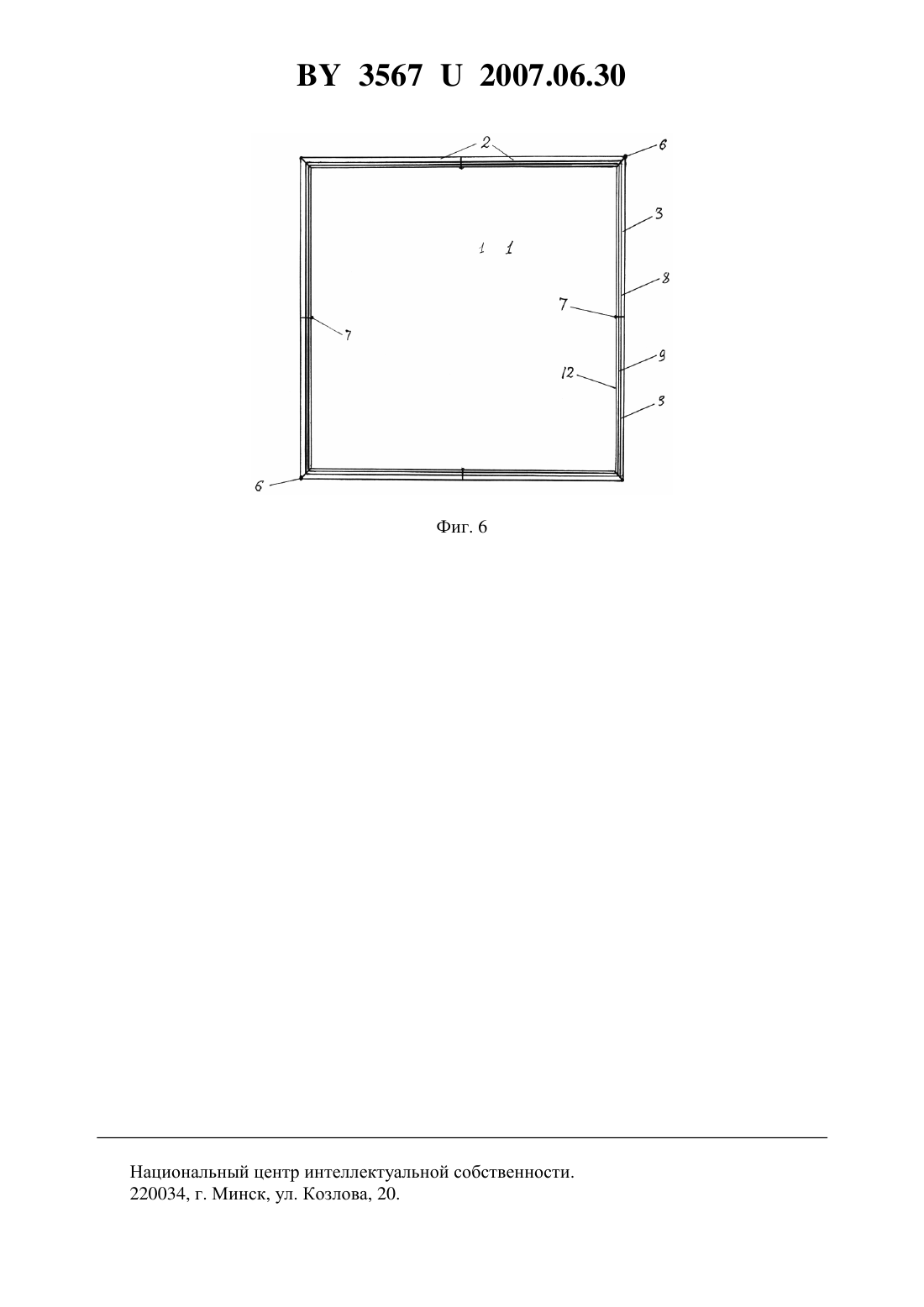

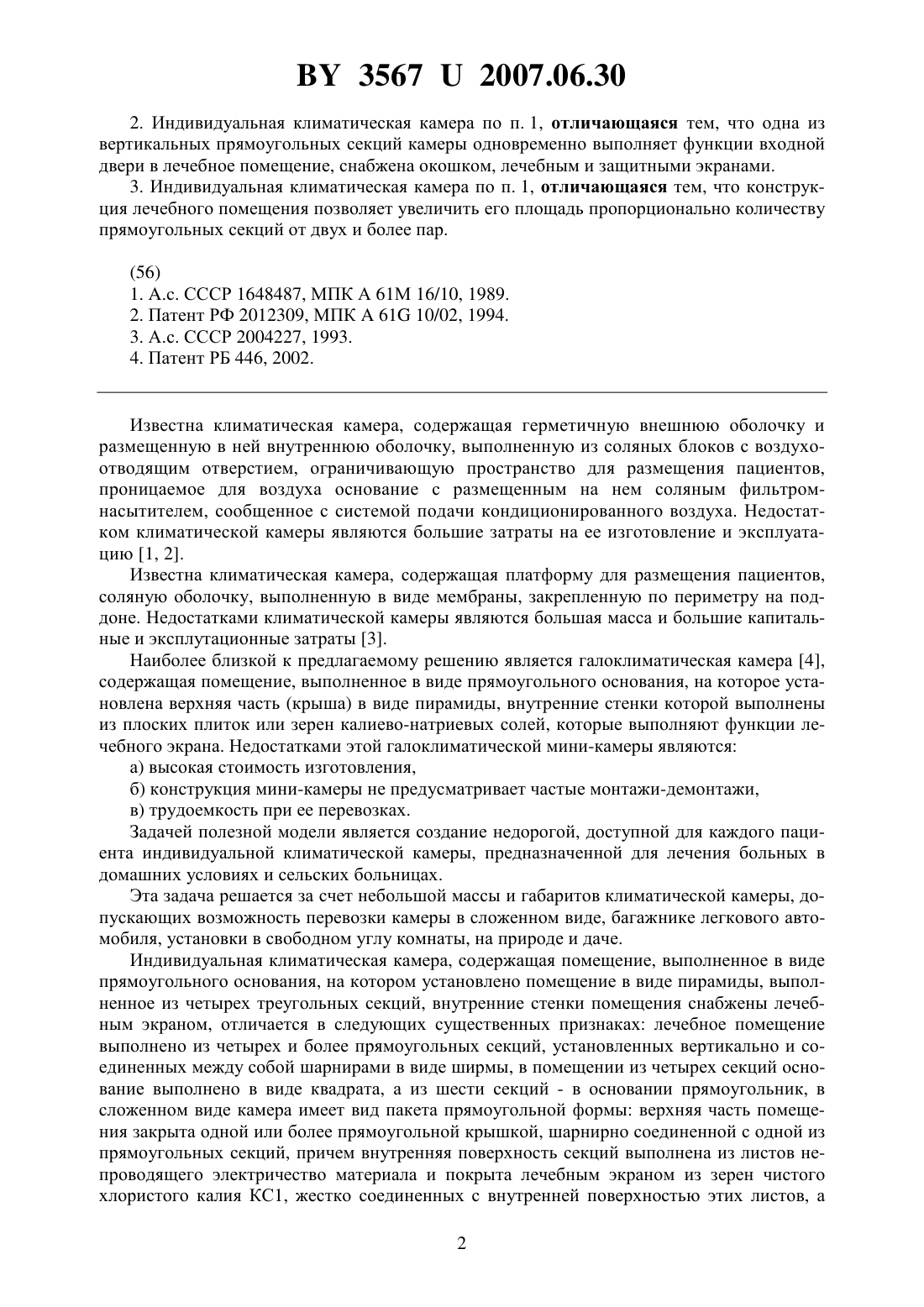

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Коничев Алексей Викторович(72) Автор Коничев Алексей Викторович(73) Патентообладатель Коничев Алексей Викторович(57) 1. Индивидуальная климатическая камера, содержащая помещение, выполненное в виде прямоугольного основания, на котором установлено помещение в виде пирамиды,выполненное из четырех треугольных секций, внутренние стенки помещения снабжены лечебным экраном, отличающаяся тем, что лечебное помещение выполнено из четырех и более прямоугольных секций, установленных вертикально и соединенных между собой шарнирами в виде ширмы, в помещении из четырех секций основание выполнено в виде квадрата, а из шести секций - в основании прямоугольник, в сложенном виде камера имеет вид пакета прямоугольной формы верхняя часть помещения закрыта одной или более прямоугольной крышкой, шарнирно соединенной с одной из прямоугольных секций, причем внутренняя поверхность секций выполнена из листов непроводящего электричество материала и покрыта лечебным экраном из зерен чистого хлористого калия КС 1, жестко соединенных с внутренней поверхностью этих листов, а наружная поверхность листов выполнена защитными экранами. 35672007.06.30 2. Индивидуальная климатическая камера по п. 1, отличающаяся тем, что одна из вертикальных прямоугольных секций камеры одновременно выполняет функции входной двери в лечебное помещение, снабжена окошком, лечебным и защитными экранами. 3. Индивидуальная климатическая камера по п. 1, отличающаяся тем, что конструкция лечебного помещения позволяет увеличить его площадь пропорционально количеству прямоугольных секций от двух и более пар.(56) 1. СССР 1648487, МПК А 61 М 16/10, 1989. 2. Патент РФ 2012309, МПК 61 10/02, 1994. 3. А.с. СССР 2004227, 1993. 4. Патент РБ 446, 2002. Известна климатическая камера, содержащая герметичную внешнюю оболочку и размещенную в ней внутреннюю оболочку, выполненную из соляных блоков с воздухоотводящим отверстием, ограничивающую пространство для размещения пациентов,проницаемое для воздуха основание с размещенным на нем соляным фильтромнасытителем, сообщенное с системой подачи кондиционированного воздуха. Недостатком климатической камеры являются большие затраты на ее изготовление и эксплуатацию 1, 2. Известна климатическая камера, содержащая платформу для размещения пациентов,соляную оболочку, выполненную в виде мембраны, закрепленную по периметру на поддоне. Недостатками климатической камеры являются большая масса и большие капитальные и эксплутационные затраты 3. Наиболее близкой к предлагаемому решению является галоклиматическая камера 4,содержащая помещение, выполненное в виде прямоугольного основания, на которое установлена верхняя часть (крыша) в виде пирамиды, внутренние стенки которой выполнены из плоских плиток или зерен калиево-натриевых солей, которые выполняют функции лечебного экрана. Недостатками этой галоклиматической мини-камеры являются а) высокая стоимость изготовления,б) конструкция мини-камеры не предусматривает частые монтажи-демонтажи,в) трудоемкость при ее перевозках. Задачей полезной модели является создание недорогой, доступной для каждого пациента индивидуальной климатической камеры, предназначенной для лечения больных в домашних условиях и сельских больницах. Эта задача решается за счет небольшой массы и габаритов климатической камеры, допускающих возможность перевозки камеры в сложенном виде, багажнике легкового автомобиля, установки в свободном углу комнаты, на природе и даче. Индивидуальная климатическая камера, содержащая помещение, выполненное в виде прямоугольного основания, на котором установлено помещение в виде пирамиды, выполненное из четырех треугольных секций, внутренние стенки помещения снабжены лечебным экраном, отличается в следующих существенных признаках лечебное помещение выполнено из четырех и более прямоугольных секций, установленных вертикально и соединенных между собой шарнирами в виде ширмы, в помещении из четырех секций основание выполнено в виде квадрата, а из шести секций - в основании прямоугольник, в сложенном виде камера имеет вид пакета прямоугольной формы верхняя часть помещения закрыта одной или более прямоугольной крышкой, шарнирно соединенной с одной из прямоугольных секций, причем внутренняя поверхность секций выполнена из листов непроводящего электричество материала и покрыта лечебным экраном из зерен чистого хлористого калия КС 1, жестко соединенных с внутренней поверхностью этих листов, а 2 35672007.06.30 наружная поверхность листов выполнена защитными экранами. Одна из вертикальных прямоугольных секций камеры одновременно выполняет функции входной двери в лечебное помещение, снабжена окошком, лечебным и защитными экранами. Конструкция лечебного помещения позволяет увеличить его площадь пропорционально количеству прямоугольных секций от двух и более пар. На фиг. 1 изображен разрез индивидуальной климатической камеры по оси В-В на фиг. 2, на фиг. 2 изображен разрез по оси А-А на фиг. 1, на фиг. 3 изображено соединение из четырех прямоугольных секций, которые в сложенном виде изображены на фиг. 4, на фиг. 5 изображено соединение из двух прямоугольных секций, на фиг. 6 изображено соединение из восьми прямоугольных секций. По этой схеме соединения прямоугольных секций индивидуальная климатическая камера складывается в два пакета. Индивидуальная климатическая камера содержит корпус 1, состоящий из четырех прямоугольных секций 2, 3, 4, 5, которые соединены между собой шарнирами 6, элементами крепления 7, листом 8 из непроводящего электричество материала и покрыта экранами изолирующим 9, отражающим 10, электромагнитным 11. Лечебный экран 12 выполнен зернами чистого хлористого калия КС 1, крышки (потолок) 13, смотровое окно 14, пол 15, отверстия 16 для вентиляции, пол 17 выполнен из непроводящего электричество материала и снабжен лечебным экраном 12, внутри индивидуальной климатической камеры установлено одно сидение для пациента, на схеме не показано, т.к. камера, изображенная на фиг. 1, 2, 3, 4, 5, состоит из одного размера прямоугольных секций, образующих в основании квадрат. При изготовлении камеры, имеющей в основании прямоугольник, в камере возможно разместить креслоили кровать. Индивидуальная климатическая камера работает следующим образом в домашних условиях можно подключить ионизатор и устройство насыщение ионами соли, вентилятор. На природе воздух поступает через вентиляционные отверстия 13 к пациенту, ионизируется. Время нахождения пациента в камере рекомендуется, по состоянию пациента, врачом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
