Тренажер хоккейный

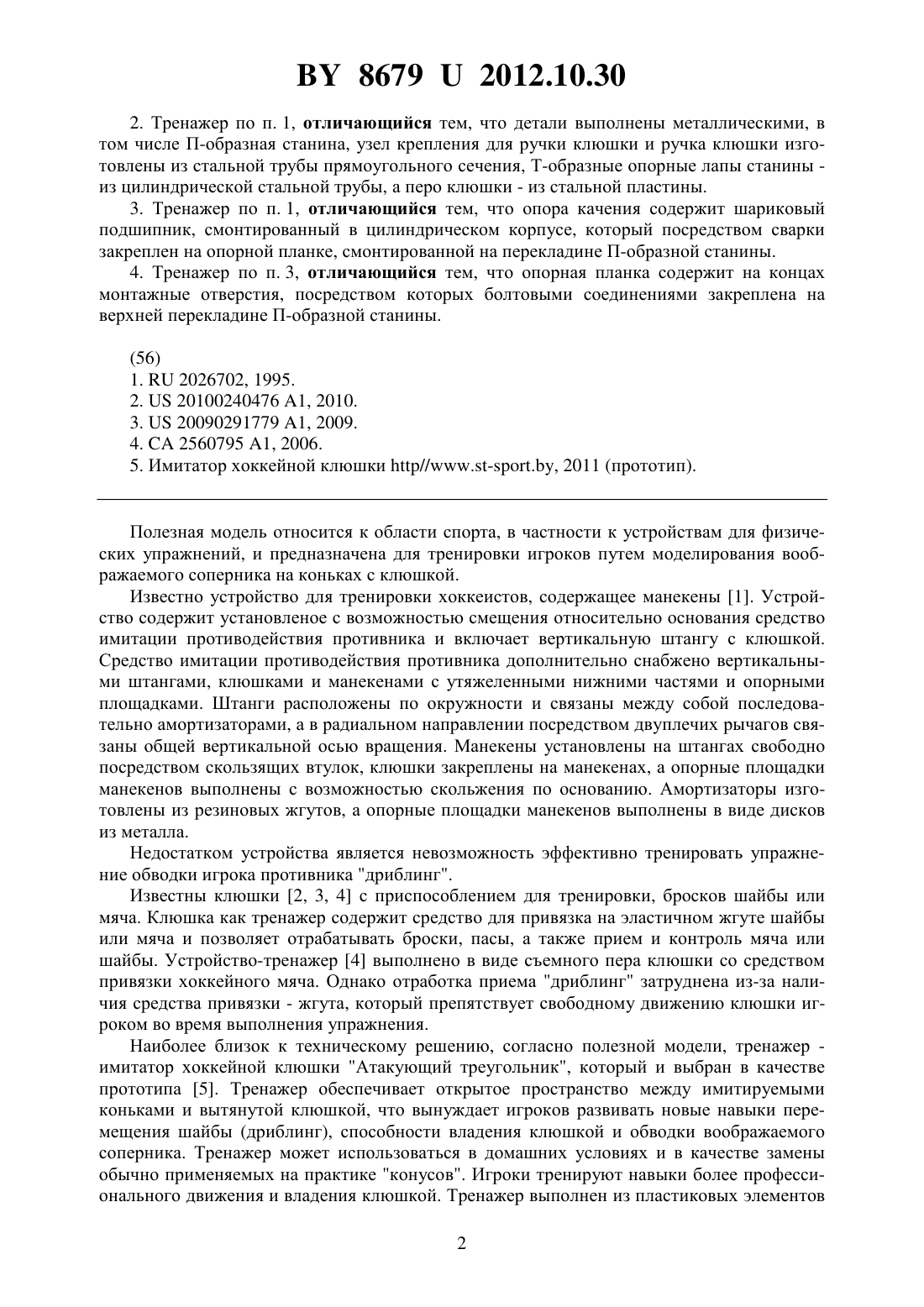

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Севашко Игорь Ромуальдович(72) Автор Севашко Игорь Ромуальдович(73) Патентообладатель Севашко Игорь Ромуальдович(57) 1. Тренажер хоккейный, содержащий кинематически связанные детали в виде П-образной станины, узел крепления для ручки клюшки, смонтированный на перекладине станины, клюшку, закрепленную в этом узле с возможностью колебательного перемещения пера клюшки в горизонтальной плоскости, отличающийся тем, что узел крепления для ручки клюшки выполнен в виде -образного хвостовика, один конец которого соединен сварным соединением с верхним концом ручки клюшки, а второй конец содержит ось, соединенную с опорой качения, размещенную на верхней перекладине П-образной станины,которая смонтирована под углом к горизонтальной плоскости, равным углу между пером и ручкой клюшки, при этом опорные стойки П-образной станины смонтированы под углом 60-70 относительно горизонтальной плоскости и в нижней части содержат Т-образные параллельно ориентированные относительно друг друга опорные лапы с возможностью устойчивой установки тренажера на опорной поверхности. 86792012.10.30 2. Тренажер по п. 1, отличающийся тем, что детали выполнены металлическими, в том числе П-образная станина, узел крепления для ручки клюшки и ручка клюшки изготовлены из стальной трубы прямоугольного сечения, Т-образные опорные лапы станины из цилиндрической стальной трубы, а перо клюшки - из стальной пластины. 3. Тренажер по п. 1, отличающийся тем, что опора качения содержит шариковый подшипник, смонтированный в цилиндрическом корпусе, который посредством сварки закреплен на опорной планке, смонтированной на перекладине П-образной станины. 4. Тренажер по п. 3, отличающийся тем, что опорная планка содержит на концах монтажные отверстия, посредством которых болтовыми соединениями закреплена на верхней перекладине П-образной станины.(56) 1.2026702, 1995. 2.20100240476 1, 2010. 3.20090291779 1, 2009. 4.2560795 1, 2006. 5. Имитатор хоккейной клюшки //.-., 2011 (прототип). Полезная модель относится к области спорта, в частности к устройствам для физических упражнений, и предназначена для тренировки игроков путем моделирования воображаемого соперника на коньках с клюшкой. Известно устройство для тренировки хоккеистов, содержащее манекены 1. Устройство содержит установленое с возможностью смещения относительно основания средство имитации противодействия противника и включает вертикальную штангу с клюшкой. Средство имитации противодействия противника дополнительно снабжено вертикальными штангами, клюшками и манекенами с утяжеленными нижними частями и опорными площадками. Штанги расположены по окружности и связаны между собой последовательно амортизаторами, а в радиальном направлении посредством двуплечих рычагов связаны общей вертикальной осью вращения. Манекены установлены на штангах свободно посредством скользящих втулок, клюшки закреплены на манекенах, а опорные площадки манекенов выполнены с возможностью скольжения по основанию. Амортизаторы изготовлены из резиновых жгутов, а опорные площадки манекенов выполнены в виде дисков из металла. Недостатком устройства является невозможность эффективно тренировать упражнение обводки игрока противника дриблинг. Известны клюшки 2, 3, 4 с приспособлением для тренировки, бросков шайбы или мяча. Клюшка как тренажер содержит средство для привязка на эластичном жгуте шайбы или мяча и позволяет отрабатывать броски, пасы, а также прием и контроль мяча или шайбы. Устройство-тренажер 4 выполнено в виде съемного пера клюшки со средством привязки хоккейного мяча. Однако отработка приема дриблинг затруднена из-за наличия средства привязки - жгута, который препятствует свободному движению клюшки игроком во время выполнения упражнения. Наиболее близок к техническому решению, согласно полезной модели, тренажер имитатор хоккейной клюшки Атакующий треугольник, который и выбран в качестве прототипа 5. Тренажер обеспечивает открытое пространство между имитируемыми коньками и вытянутой клюшкой, что вынуждает игроков развивать новые навыки перемещения шайбы (дриблинг), способности владения клюшкой и обводки воображаемого соперника. Тренажер может использоваться в домашних условиях и в качестве замены обычно применяемых на практике конусов. Игроки тренируют навыки более профессионального движения и владения клюшкой. Тренажер выполнен из пластиковых элементов 2 86792012.10.30 и содержит кинематически связанные детали в виде П-образной станины, узел крепления для ручки клюшки, смонтированный на перекладине станины, клюшку, закрепленную в этом узле с возможностью колебательного перемещения пера клюшки в горизонтальной плоскости. Опорные стойки П-образной станины выполнены под углом порядка 115-130 к перекладине и снизу снабжены Г-образными башмаками-основаниями с шипами для фиксации тренажера на льду. Ребро пера клюшки смонтировано в одной плоскости с башмаками-основаниями стоек станины с возможности касания поверхности льда или пола, на котором укреплен тренажер. Перекладина П-образной станины размещена параллельно плоскости с башмаками-основаниями стоек станины, а узел крепления клюшки обеспечивает ее фиксацию и перпендикулярную ориентацию относительно перекладины станины. Недостатком прототипа является недостаточная подвижность и малая амплитуда смещения пера клюшки в горизонтальной плоскости из-за жесткости узла крепления, что снижает эффективность использования тренажера как средства тренировки упражнения дриблинг. Недостатком также является низкая эксплуатационная надежность тренажера,обусловленная качеством материала деталей, изготовленных из пластмассы. Задачей полезной модели является устранение указанных недостатков и повышение надежности тренажера. Техническим результатом полезной модели является улучшение качества исполнения и надежности тренажера в процессе эксплуатации, а также повышение эффективности отработки навыков спортсменов владением шайбой, в том числе приемом дриблинг. Технический результат достигается тем, что тренажер хоккейный, содержащий кинематически связанные детали в виде П-образной станины, узел крепления для ручки клюшки, смонтированный на перекладине станины, клюшку, закрепленную в этом узле с возможностью колебательного перемещения пера клюшки в горизонтальной плоскости,согласно полезной модели, узел крепления для ручки клюшки выполнен в виде -образного хвостовика, один конец которого соединен сварным соединением с верхним концом ручки клюшки, а второй конец содержит ось, соединенную с опорой качения, размещенную на верхней перекладине П-образной станины, которая смонтирована под углом к горизонтальной плоскости, равным углу между пером и ручкой клюшки, при этом опорные стойки П-образной станины смонтированы под углом 60-70 относительно горизонтальной плоскости и в нижней части содержат Т-образные параллельно ориентированные относительно друг друга опорные лапы с возможностью устойчивой установки тренажера на опорной поверхности. Детали тренажера выполнены металлическими, в том числе П-образная станина, узел крепления для ручки клюшки и ручка клюшки изготовлены из стальной трубы прямоугольного сечения, Т-образные опорные лапы станины - из цилиндрической стальной трубы, а перо клюшки - из стальной пластины. Опора качения содержит шариковый подшипник, смонтированный в цилиндрическом корпусе, который посредством сварки закреплен на опорной планке, смонтированной на перекладине П-образной станины. Опорная планка содержит на концах монтажные отверстия, посредством которых болтовыми соединениями закреплена на верхней перекладине П-образной станины. Сущность полезной модели поясняется фиг. 1-3. На фиг. 1 представлен общий вид тренажера. На фиг. 2 - фрагмент узла крепления с опорой качения. На фиг. 3 - опора качения для клюшки. Тренажер хоккейный 1 содержит П-образную станину 2, -образный хвостовик 3 с узлом крепления 4, включающим ось 5 для подшипника качения, цилиндрический корпус 7, смонтированный на опорной планке 13, установленной на перекладине 8 станины 2 ручку клюшки 9 с пером 10, Т-образные опорные лапы 11 на нижних концах стоек 3 86792012.10.30 П-образной станины 2. Опора качения 6 содержит шариковый подшипник 12, смонтированный в цилиндрическом корпусе 7, который посредством сварки закреплен на перекладине 8 П-образной станины 2. Опорная планка 13 содержит на концах монтажные отверстия 14, посредством которых болтами 15 закреплена на перекладине 8 П-образной станины 2. Тренажер 1 изготавливают из металлических деталей в том числе П-образная станина 2,-образный хвостовик 3, ручка клюшки 9 - из стальной трубы прямоугольного сечения,Т-образные опорные лапы 11 - из цилиндрической стальной трубы, а перо 10 клюшки - из стальной пластины. К ручке 9 снизу сваркой крепят перо 10, а сверху - одно плечо -образного хвостовика 3. К другому концу -образного хвостовика 3 сваркой крепят узел крепления 4 с осью 5. Верхнюю перекладину П-образной станины 2 устанавливают под углом к горизонтальной плоскости, равным углу между пером 10 и ручкой клюшки 9. Для надежной устойчивости тренажера 1, опорные стойки П-образной станины 2 монтируют под углом 60-70 относительно горизонтальной плоскости. К опорной планке 13 сваркой крепят цилиндрический корпус 7 и в него устанавливают подшипник качения 12. Затем монтируют опору качения 6, для чего опорную планку 13 закрепляют посредством болтов 15 на перекладине П-образной станины 2. Далее узел крепления 4 -образного хвостовика 3 посредством оси 5 соединяют с опорой качения 6, при этом перо 10 клюшки располагают параллельно опорной поверхности, на которой установлены лапы 11 тренажера 1. Перо 10 клюшки располагают относительно опорной поверхности с возможностью почти ее касания, что обеспечивает комфортные условия воздействия игроком на клюшку. Собранный тренажер 1 устанавливают на опорную поверхность в зале для тренировок или на ледовой площадке для проведения тренировок по отработке упражнения дриблинг. В процессе тренировки игрок взаимодействует своей клюшкой с клюшкой тренажера (на чертеже не показано). При этом производит своей клюшкой попеременное воздействие слева-направо и, наоборот, на перо 10 клюшки тренажера 1, в результате ручка 9 клюшки с пером 10 совершает колебательные перемещения в горизонтальной плоскости и автоматически имитируются движения соперника при обводке последнего. Масса деталей (-образного хвостовика 3, ручки 9 и пера 10) клюшки тренажера 1 подобрана с учетом приложения игроком усилия, равноценного усилию, которое игрок обычно в среднем развивает при исполнении приема дриблинг в ходе реальной игры в хоккей. Таким образом, работа на тренажере позволяет не только совершенствовать мастерство игры, но и обеспечивает дополнительную силовую подготовку спортсмена. Хоккейный тренажер испытан на площадке одного из ведущих спортивных клубов Беларуси и зарекомендовал себя как эффективный снаряд для тренировок хоккеистов на льду при выполнении приема обводки соперника дриблинг. Кроме того, отмечено высокое качество исполнения спортивного снаряда и надежность его в процессе эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
