Борцовский тренажер

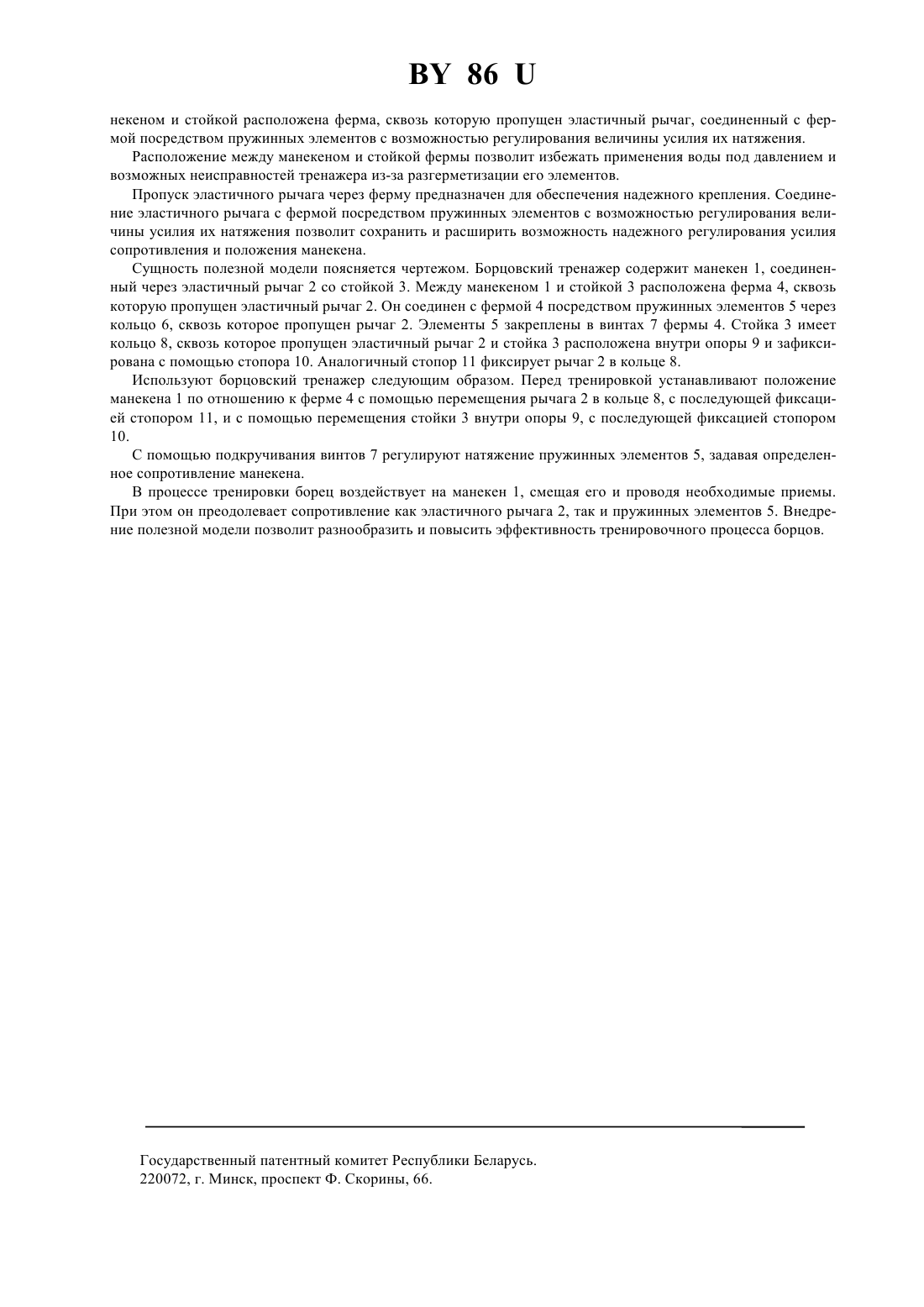

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Белорусская государственная политехническая академия(73) Патентообладатель Белорусская государственная политехническая академия(57) Борцовский тренажер, содержащий манекен, соединенный через эластичный рычаг со стойкой, отличающийся тем, что между манекеном и стойкой расположена ферма, сквозь которую пропущен эластичный рычаг, соединенный с фермой посредством пружинных элементов с возможностью регулирования величины их натяжения.(56) 1. Методические рекомендации по применению технических средств в подготовке борцов. - Алма-Ата,1987. - С. 20-21, рис. 20. 2. Там же, С. 27-29, рис. 26 (прототип). Полезная модель относится к спорту для тренировки спортсменов-борцов. Известен борцовский тренажер 1, содержащий манекен, соединенный со стойкой. Однако из-за невозможности регулировки положения манекена и усилия его сопротивления эффективность его применения недостаточна. Более эффективен борцовский тренажер 2, содержащий манекен, соединенный через эластичный рычаг со стойкой. Причем полости этого рычага и самого манекена заполнены водой под давлением, что дает возможность регулировать как усилие сопротивления манекена, так и его положение. Однако надежность такого тренажера-прототипа снижена из-за возможных утечек воды в местах герметизации или из-за порыва оболочки манекена и эластичного рычага. Задача полезной модели - повышение надежности борцовского тренажера. Задача решается тем, что в борцовском тренажере, содержащем манекен, соединенный через эластичный рычаг со стойкой между ма 86 некеном и стойкой расположена ферма, сквозь которую пропущен эластичный рычаг, соединенный с фермой посредством пружинных элементов с возможностью регулирования величины усилия их натяжения. Расположение между манекеном и стойкой фермы позволит избежать применения воды под давлением и возможных неисправностей тренажера из-за разгерметизации его элементов. Пропуск эластичного рычага через ферму предназначен для обеспечения надежного крепления. Соединение эластичного рычага с фермой посредством пружинных элементов с возможностью регулирования величины усилия их натяжения позволит сохранить и расширить возможность надежного регулирования усилия сопротивления и положения манекена. Сущность полезной модели поясняется чертежом. Борцовский тренажер содержит манекен 1, соединенный через эластичный рычаг 2 со стойкой 3. Между манекеном 1 и стойкой 3 расположена ферма 4, сквозь которую пропущен эластичный рычаг 2. Он соединен с фермой 4 посредством пружинных элементов 5 через кольцо 6, сквозь которое пропущен рычаг 2. Элементы 5 закреплены в винтах 7 фермы 4. Стойка 3 имеет кольцо 8, сквозь которое пропущен эластичный рычаг 2 и стойка 3 расположена внутри опоры 9 и зафиксирована с помощью стопора 10. Аналогичный стопор 11 фиксирует рычаг 2 в кольце 8. Используют борцовский тренажер следующим образом. Перед тренировкой устанавливают положение манекена 1 по отношению к ферме 4 с помощью перемещения рычага 2 в кольце 8, с последующей фиксацией стопором 11, и с помощью перемещения стойки 3 внутри опоры 9, с последующей фиксацией стопором 10. С помощью подкручивания винтов 7 регулируют натяжение пружинных элементов 5, задавая определенное сопротивление манекена. В процессе тренировки борец воздействует на манекен 1, смещая его и проводя необходимые приемы. При этом он преодолевает сопротивление как эластичного рычага 2, так и пружинных элементов 5. Внедрение полезной модели позволит разнообразить и повысить эффективность тренировочного процесса борцов. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
