Аппарат внешней фиксации длинных трубчатых костей

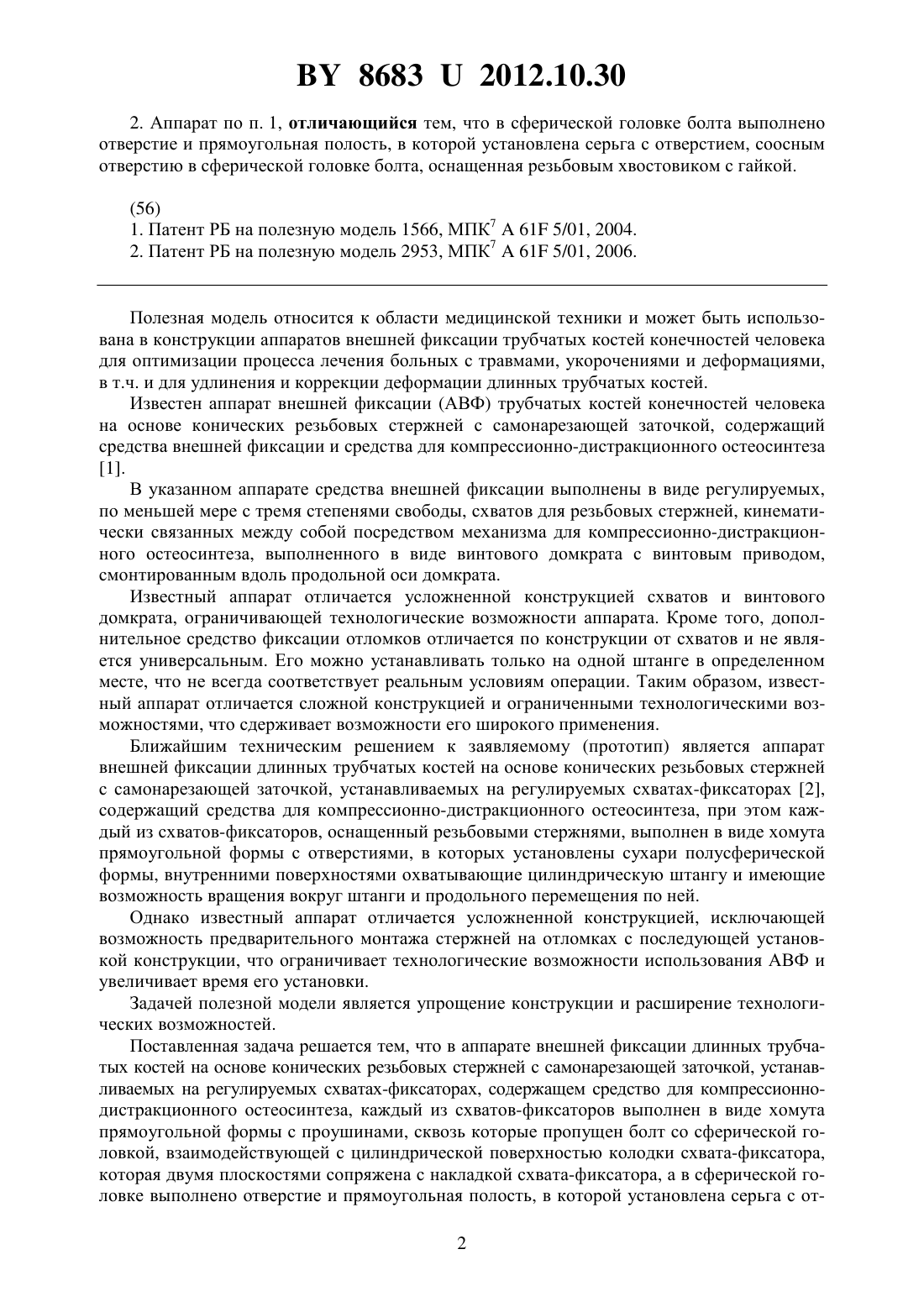

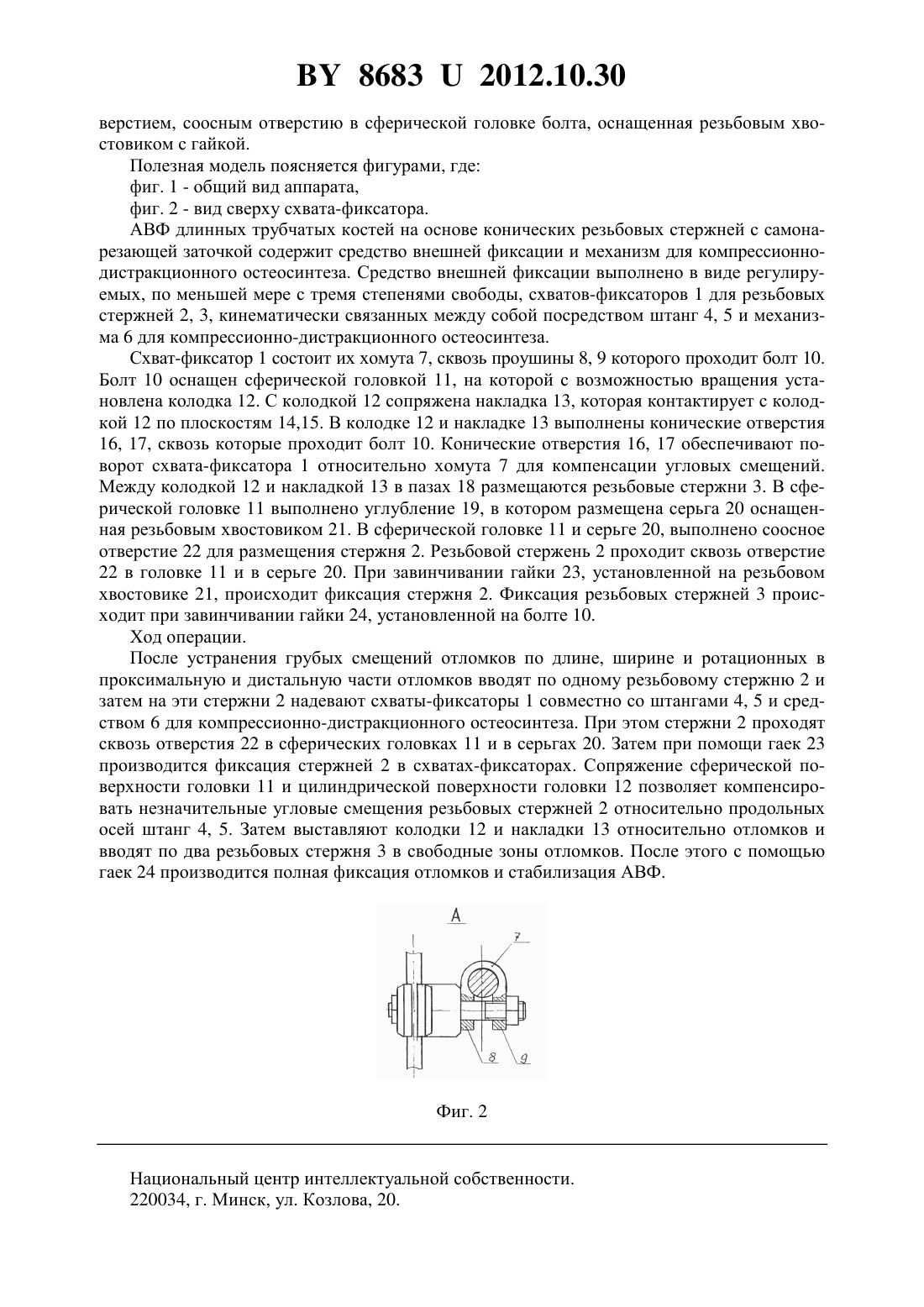

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АППАРАТ ВНЕШНЕЙ ФИКСАЦИИ ДЛИННЫХ ТРУБЧАТЫХ КОСТЕЙ(71) Заявители Волошенюк Александр Николаевич Кезля Птр Олегович Кособуцкий Алексей Александрович(72) Авторы Волошенюк Александр Николаевич Кезля Птр Олегович Кособуцкий Алексей Александрович(73) Патентообладатели Волошенюк Александр Николаевич Кезля Птр Олегович Кособуцкий Алексей Александрович(57) 1. Аппарат внешней фиксации длинных трубчатых костей на основе конических резьбовых стержней с самонарезающей заточкой, устанавливаемых на регулируемых схватахфиксаторах, содержащий средство для компрессионно-дистракционного остеосинтеза, отличающийся тем, что каждый из схватов-фиксаторов выполнен в виде хомута прямоугольной формы с проушинами, сквозь которые пропущен болт со сферической головкой,взаимодействующей с цилиндрической поверхностью колодки схвата-фиксатора, которая двумя плоскостями сопряжена с накладкой схвата-фиксатора. 86832012.10.30 2. Аппарат по п. 1, отличающийся тем, что в сферической головке болта выполнено отверстие и прямоугольная полость, в которой установлена серьга с отверстием, соосным отверстию в сферической головке болта, оснащенная резьбовым хвостовиком с гайкой.(56) 1. Патент РБ на полезную модель 1566, МПК 761 5/01, 2004. 2. Патент РБ на полезную модель 2953, МПК 761 5/01, 2006. Полезная модель относится к области медицинской техники и может быть использована в конструкции аппаратов внешней фиксации трубчатых костей конечностей человека для оптимизации процесса лечения больных с травмами, укорочениями и деформациями,в т.ч. и для удлинения и коррекции деформации длинных трубчатых костей. Известен аппарат внешней фиксации (АВФ) трубчатых костей конечностей человека на основе конических резьбовых стержней с самонарезающей заточкой, содержащий средства внешней фиксации и средства для компрессионно-дистракционного остеосинтеза 1. В указанном аппарате средства внешней фиксации выполнены в виде регулируемых,по меньшей мере с тремя степенями свободы, схватов для резьбовых стержней, кинематически связанных между собой посредством механизма для компрессионно-дистракционного остеосинтеза, выполненного в виде винтового домкрата с винтовым приводом,смонтированным вдоль продольной оси домкрата. Известный аппарат отличается усложненной конструкцией схватов и винтового домкрата, ограничивающей технологические возможности аппарата. Кроме того, дополнительное средство фиксации отломков отличается по конструкции от схватов и не является универсальным. Его можно устанавливать только на одной штанге в определенном месте, что не всегда соответствует реальным условиям операции. Таким образом, известный аппарат отличается сложной конструкцией и ограниченными технологическими возможностями, что сдерживает возможности его широкого применения. Ближайшим техническим решением к заявляемому (прототип) является аппарат внешней фиксации длинных трубчатых костей на основе конических резьбовых стержней с самонарезающей заточкой, устанавливаемых на регулируемых схватах-фиксаторах 2,содержащий средства для компрессионно-дистракционного остеосинтеза, при этом каждый из схватов-фиксаторов, оснащенный резьбовыми стержнями, выполнен в виде хомута прямоугольной формы с отверстиями, в которых установлены сухари полусферической формы, внутренними поверхностями охватывающие цилиндрическую штангу и имеющие возможность вращения вокруг штанги и продольного перемещения по ней. Однако известный аппарат отличается усложненной конструкцией, исключающей возможность предварительного монтажа стержней на отломках с последующей установкой конструкции, что ограничивает технологические возможности использования АВФ и увеличивает время его установки. Задачей полезной модели является упрощение конструкции и расширение технологических возможностей. Поставленная задача решается тем, что в аппарате внешней фиксации длинных трубчатых костей на основе конических резьбовых стержней с самонарезающей заточкой, устанавливаемых на регулируемых схватах-фиксаторах, содержащем средство для компрессионнодистракционного остеосинтеза, каждый из схватов-фиксаторов выполнен в виде хомута прямоугольной формы с проушинами, сквозь которые пропущен болт со сферической головкой, взаимодействующей с цилиндрической поверхностью колодки схвата-фиксатора,которая двумя плоскостями сопряжена с накладкой схвата-фиксатора, а в сферической головке выполнено отверстие и прямоугольная полость, в которой установлена серьга с от 2 86832012.10.30 верстием, соосным отверстию в сферической головке болта, оснащенная резьбовым хвостовиком с гайкой. Полезная модель поясняется фигурами, где фиг. 1 - общий вид аппарата,фиг. 2 - вид сверху схвата-фиксатора. АВФ длинных трубчатых костей на основе конических резьбовых стержней с самонарезающей заточкой содержит средство внешней фиксации и механизм для компрессионнодистракционного остеосинтеза. Средство внешней фиксации выполнено в виде регулируемых, по меньшей мере с тремя степенями свободы, схватов-фиксаторов 1 для резьбовых стержней 2, 3, кинематически связанных между собой посредством штанг 4, 5 и механизма 6 для компрессионно-дистракционного остеосинтеза. Схват-фиксатор 1 состоит их хомута 7, сквозь проушины 8, 9 которого проходит болт 10. Болт 10 оснащен сферической головкой 11, на которой с возможностью вращения установлена колодка 12. С колодкой 12 сопряжена накладка 13, которая контактирует с колодкой 12 по плоскостям 14,15. В колодке 12 и накладке 13 выполнены конические отверстия 16, 17, сквозь которые проходит болт 10. Конические отверстия 16, 17 обеспечивают поворот схвата-фиксатора 1 относительно хомута 7 для компенсации угловых смещений. Между колодкой 12 и накладкой 13 в пазах 18 размещаются резьбовые стержни 3. В сферической головке 11 выполнено углубление 19, в котором размещена серьга 20 оснащенная резьбовым хвостовиком 21. В сферической головке 11 и серьге 20, выполнено соосное отверстие 22 для размещения стержня 2. Резьбовой стержень 2 проходит сквозь отверстие 22 в головке 11 и в серьге 20. При завинчивании гайки 23, установленной на резьбовом хвостовике 21, происходит фиксация стержня 2. Фиксация резьбовых стержней 3 происходит при завинчивании гайки 24, установленной на болте 10. Ход операции. После устранения грубых смещений отломков по длине, ширине и ротационных в проксимальную и дистальную части отломков вводят по одному резьбовому стержню 2 и затем на эти стержни 2 надевают схваты-фиксаторы 1 совместно со штангами 4, 5 и средством 6 для компрессионно-дистракционного остеосинтеза. При этом стержни 2 проходят сквозь отверстия 22 в сферических головках 11 и в серьгах 20. Затем при помощи гаек 23 производится фиксация стержней 2 в схватах-фиксаторах. Сопряжение сферической поверхности головки 11 и цилиндрической поверхности головки 12 позволяет компенсировать незначительные угловые смещения резьбовых стержней 2 относительно продольных осей штанг 4, 5. Затем выставляют колодки 12 и накладки 13 относительно отломков и вводят по два резьбовых стержня 3 в свободные зоны отломков. После этого с помощью гаек 24 производится полная фиксация отломков и стабилизация АВФ. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
