Плита теплоизоляционная

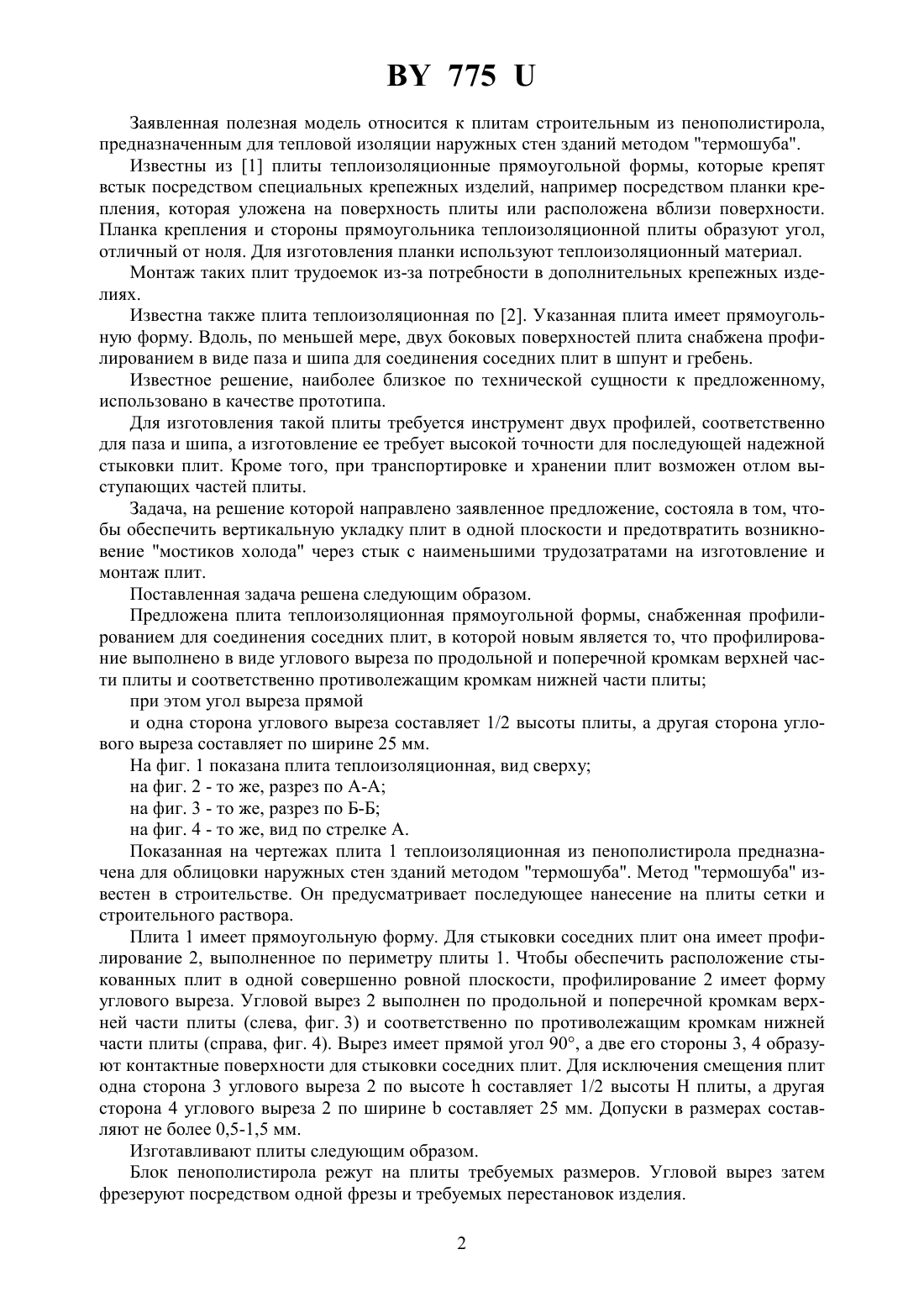

(71) Заявитель Проектное частное унитарное предприятие САРМАТИЯ(72) Автор Бокун Галина Викторовна(73) Патентообладатель Проектное частное унитарное предприятие САРМАТИЯ(57) 1. Плита теплоизоляционная прямоугольной формы, снабженная профилированием для соединения соседних плит, отличающаяся тем, что профилирование выполнено в виде углового выреза по продольной и поперечной кромкам верхней части плиты и соответственно по противолежащим кромкам нижней части плиты. 2. Плита по п. 1, отличающаяся тем, что угол выреза прямой. 3. Плита по п. 1, отличающаяся тем, что одна сторона углового выреза по высоте составляет 1/2 высоты плиты, а другая сторона углового выреза по ширине составляет 25 мм.(56) 1.5087835, 1999. 2. Заявка на изобретение ЕР 1052338, 2000 (прототип). 775 Заявленная полезная модель относится к плитам строительным из пенополистирола,предназначенным для тепловой изоляции наружных стен зданий методом термошуба. Известны из 1 плиты теплоизоляционные прямоугольной формы, которые крепят встык посредством специальных крепежных изделий, например посредством планки крепления, которая уложена на поверхность плиты или расположена вблизи поверхности. Планка крепления и стороны прямоугольника теплоизоляционной плиты образуют угол,отличный от ноля. Для изготовления планки используют теплоизоляционный материал. Монтаж таких плит трудоемок из-за потребности в дополнительных крепежных изделиях. Известна также плита теплоизоляционная по 2. Указанная плита имеет прямоугольную форму. Вдоль, по меньшей мере, двух боковых поверхностей плита снабжена профилированием в виде паза и шипа для соединения соседних плит в шпунт и гребень. Известное решение, наиболее близкое по технической сущности к предложенному,использовано в качестве прототипа. Для изготовления такой плиты требуется инструмент двух профилей, соответственно для паза и шипа, а изготовление ее требует высокой точности для последующей надежной стыковки плит. Кроме того, при транспортировке и хранении плит возможен отлом выступающих частей плиты. Задача, на решение которой направлено заявленное предложение, состояла в том, чтобы обеспечить вертикальную укладку плит в одной плоскости и предотвратить возникновение мостиков холода через стык с наименьшими трудозатратами на изготовление и монтаж плит. Поставленная задача решена следующим образом. Предложена плита теплоизоляционная прямоугольной формы, снабженная профилированием для соединения соседних плит, в которой новым является то, что профилирование выполнено в виде углового выреза по продольной и поперечной кромкам верхней части плиты и соответственно противолежащим кромкам нижней части плиты при этом угол выреза прямой и одна сторона углового выреза составляет 1/2 высоты плиты, а другая сторона углового выреза составляет по ширине 25 мм. На фиг. 1 показана плита теплоизоляционная, вид сверху на фиг. 2 - то же, разрез по А-А на фиг. 3 - то же, разрез по Б-Б на фиг. 4 - то же, вид по стрелке А. Показанная на чертежах плита 1 теплоизоляционная из пенополистирола предназначена для облицовки наружных стен зданий методом термошуба. Метод термошуба известен в строительстве. Он предусматривает последующее нанесение на плиты сетки и строительного раствора. Плита 1 имеет прямоугольную форму. Для стыковки соседних плит она имеет профилирование 2, выполненное по периметру плиты 1. Чтобы обеспечить расположение стыкованных плит в одной совершенно ровной плоскости, профилирование 2 имеет форму углового выреза. Угловой вырез 2 выполнен по продольной и поперечной кромкам верхней части плиты (слева, фиг. 3) и соответственно по противолежащим кромкам нижней части плиты (справа, фиг. 4). Вырез имеет прямой угол 90, а две его стороны 3, 4 образуют контактные поверхности для стыковки соседних плит. Для исключения смещения плит одна сторона 3 углового выреза 2 по высотесоставляет 1/2 высоты Н плиты, а другая сторона 4 углового выреза 2 по ширинесоставляет 25 мм. Допуски в размерах составляют не более 0,5-1,5 мм. Изготавливают плиты следующим образом. Блок пенополистирола режут на плиты требуемых размеров. Угловой вырез затем фрезеруют посредством одной фрезы и требуемых перестановок изделия. 2 775 Монтаж стены производят совмещением выступов и вырезов соседних плит. Размещение угловых вырезов с противоположных сторон плиты обеспечивает монтаж плит без зазоров в одной плоскости, с наименьшими трудозатратами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
