Крышка с индикацией вскрытия для ёмкости с горловиной

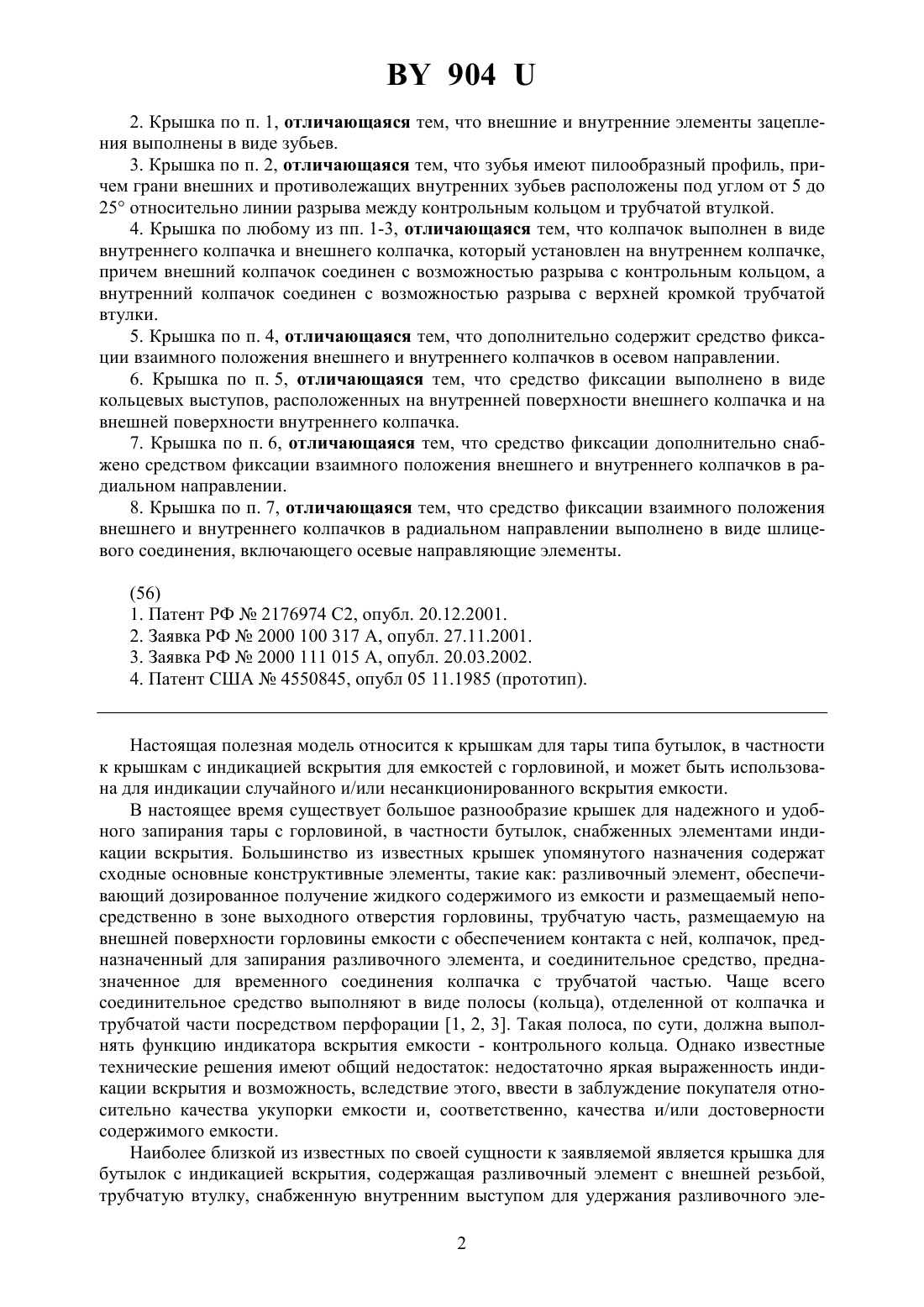

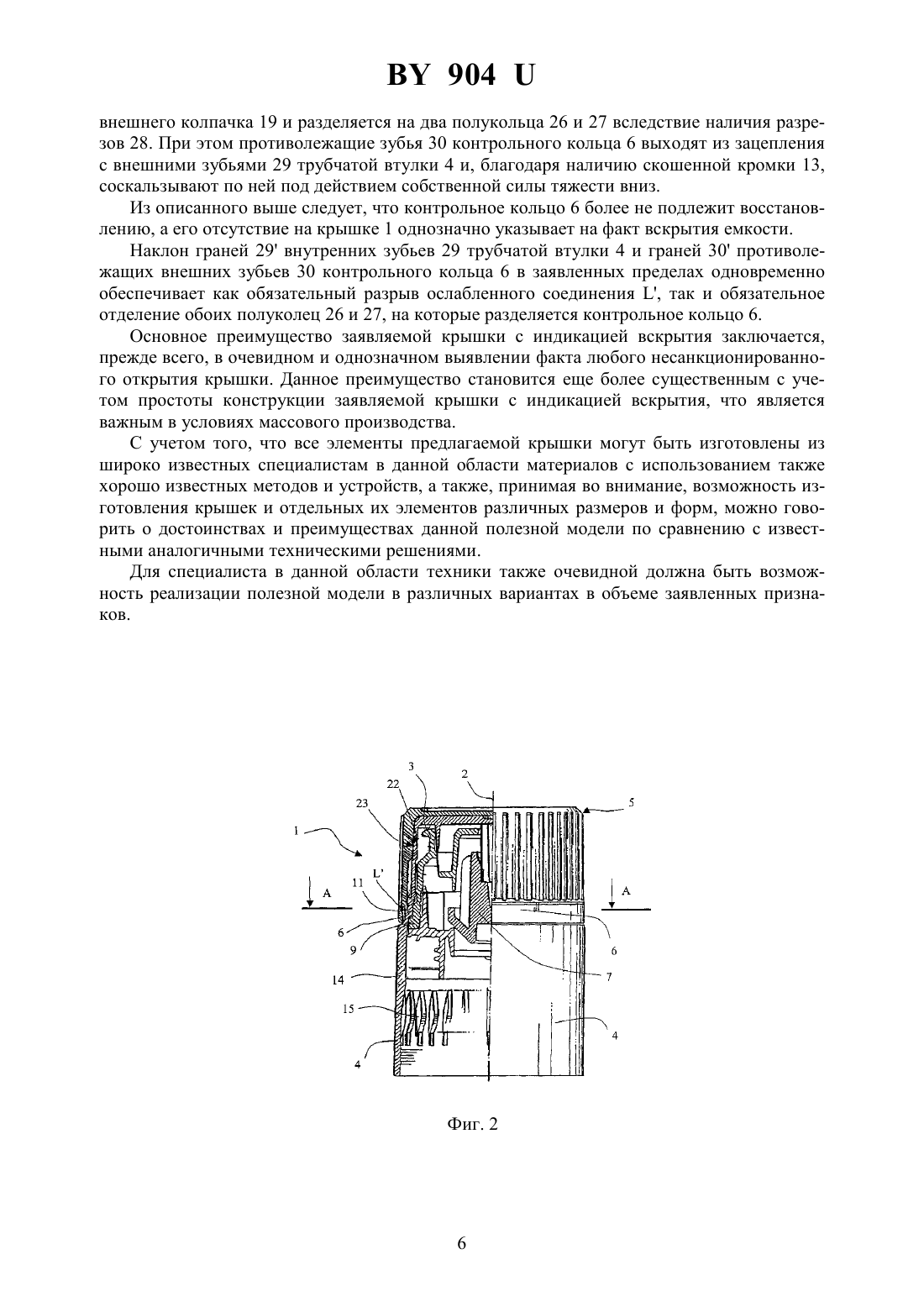

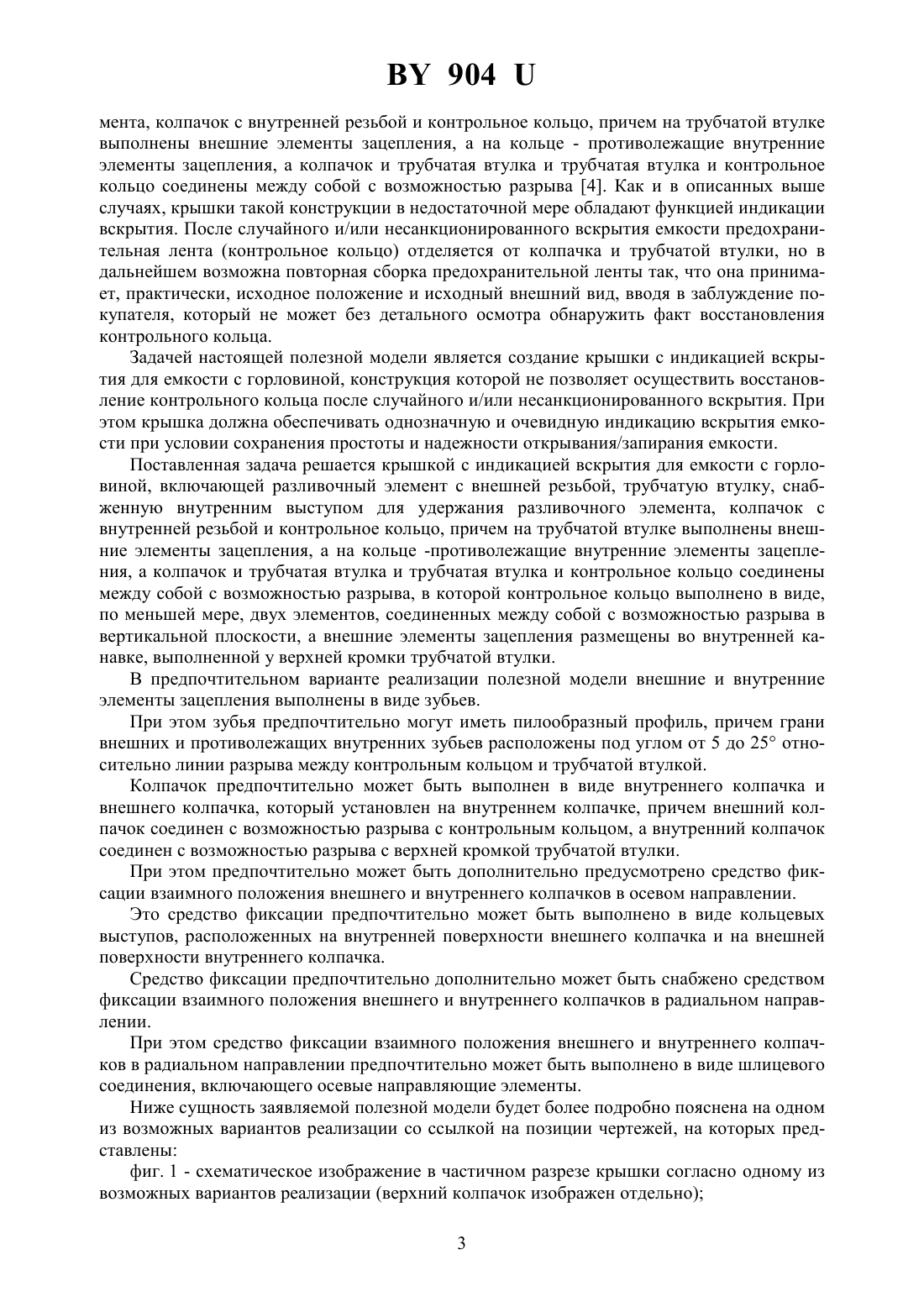

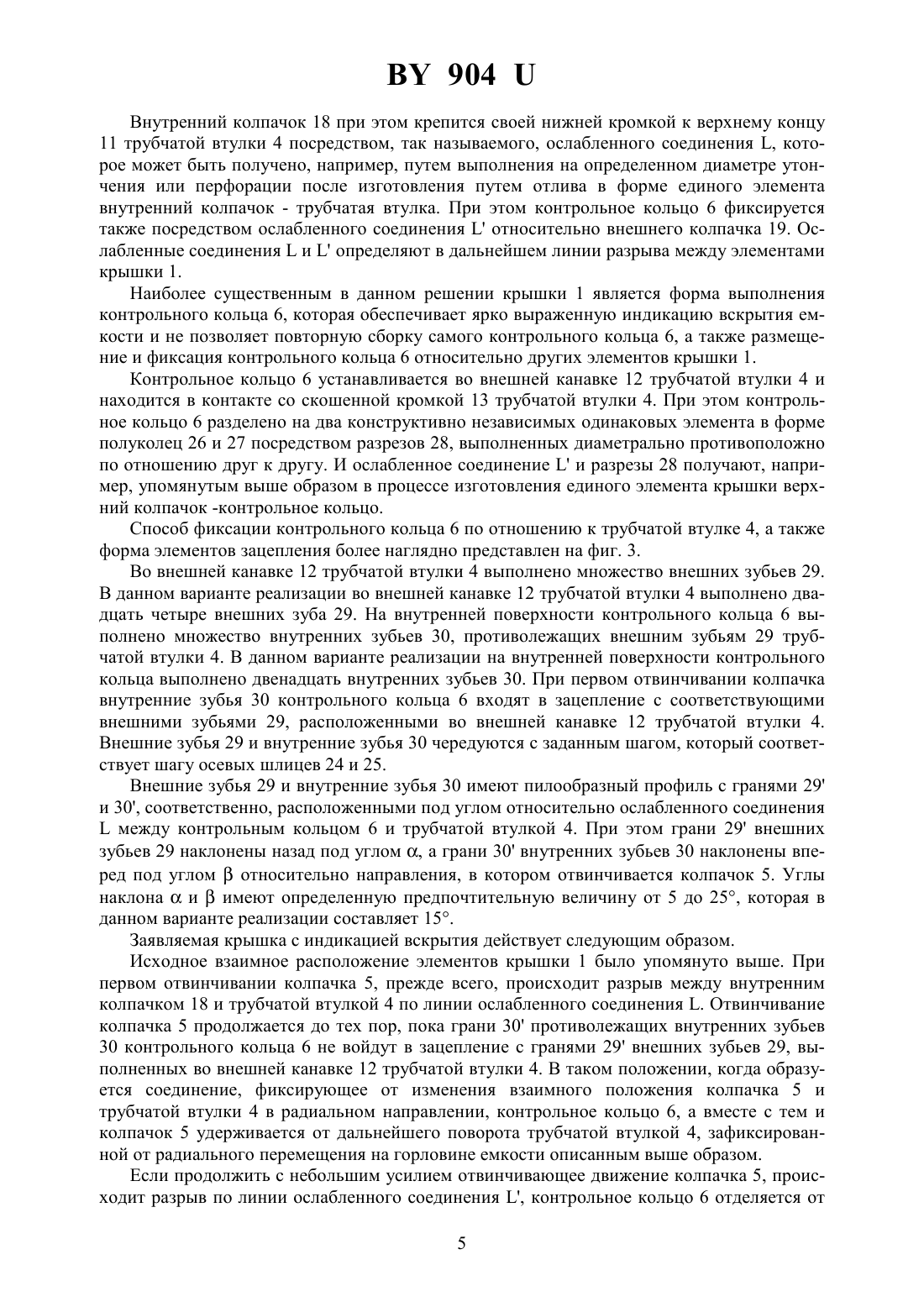

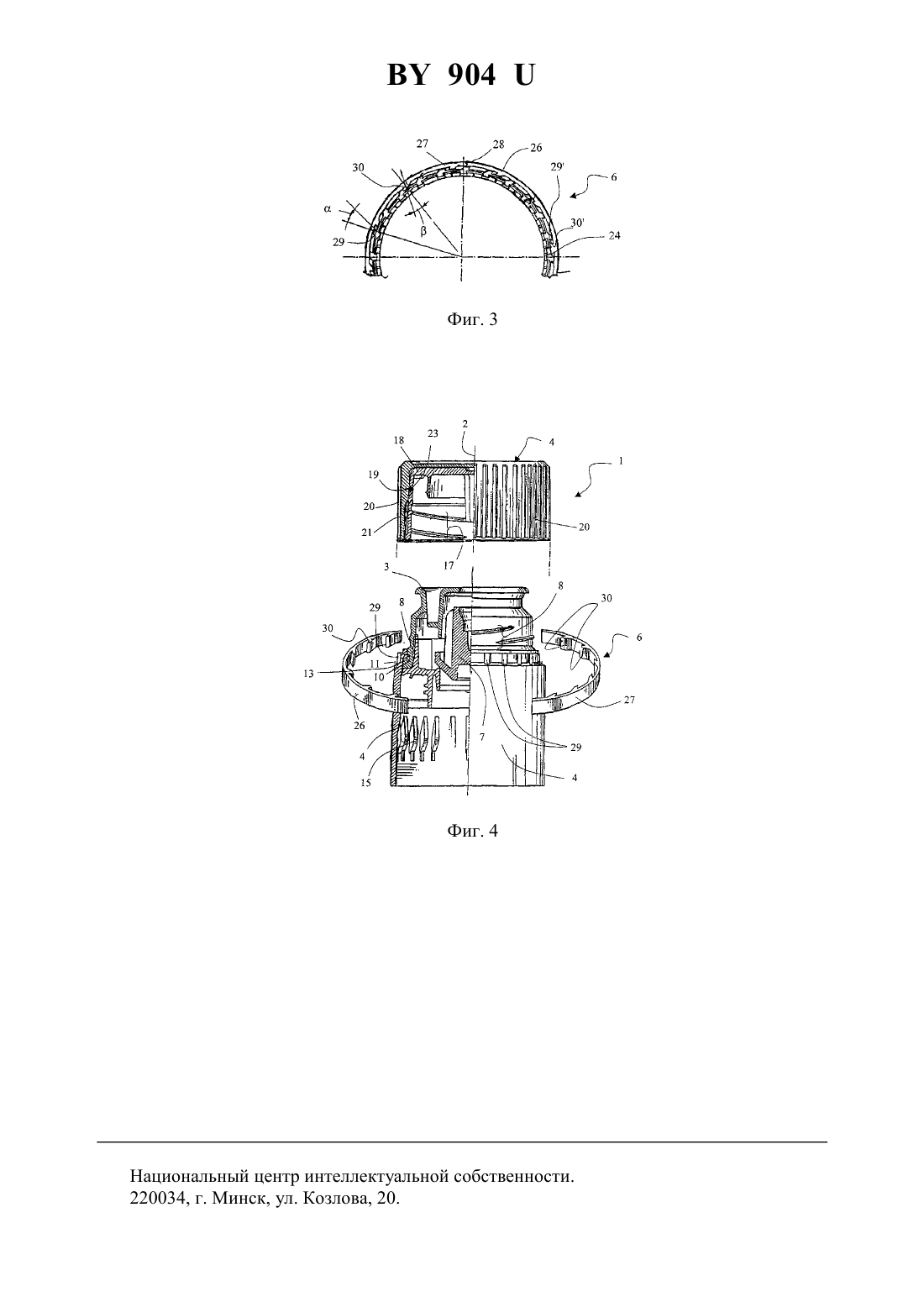

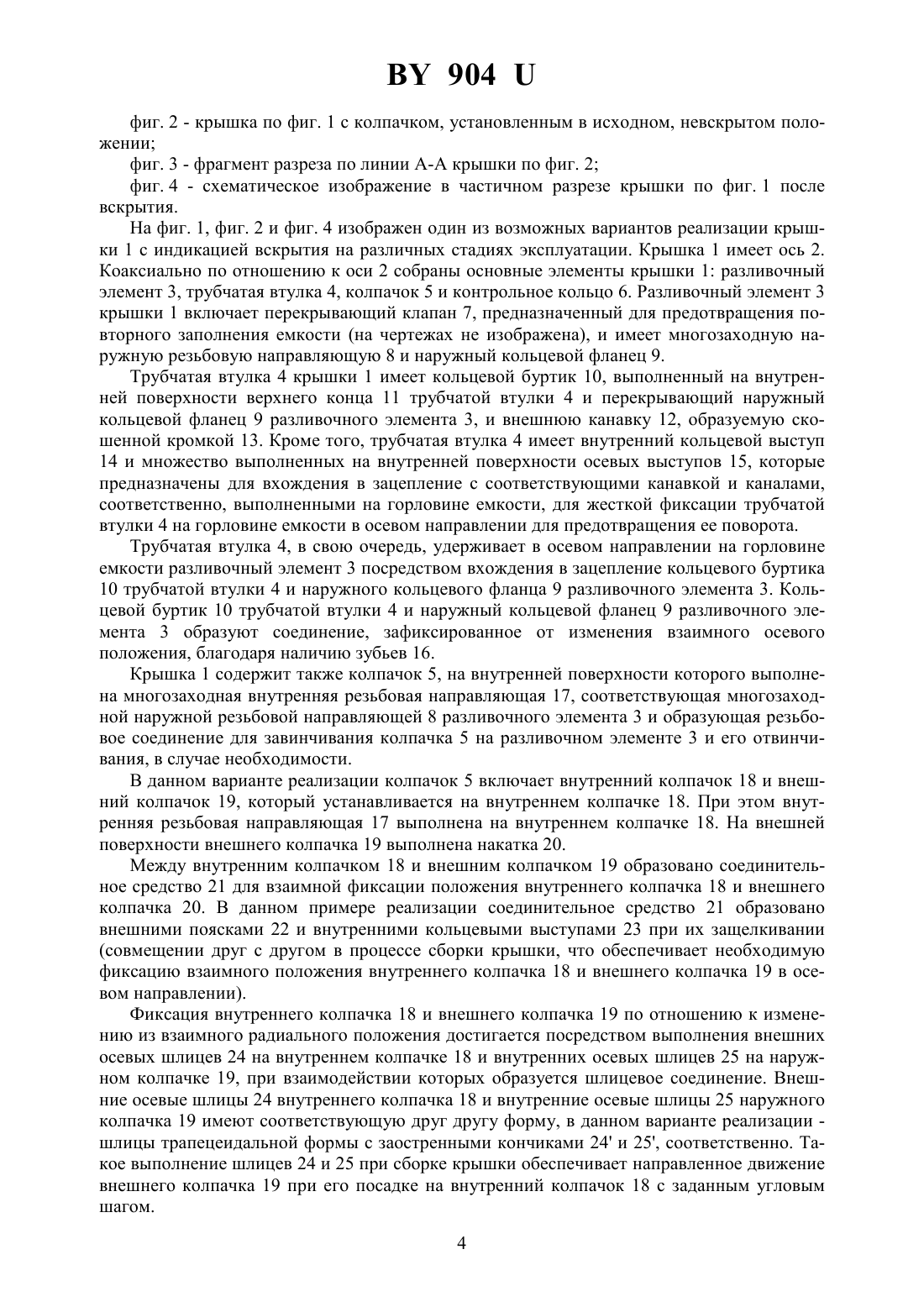

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КРЫШКА С ИНДИКАЦИЕЙ ВСКРЫТИЯ ДЛЯ МКОСТИ С ГОРЛОВИНОЙ(71) Заявитель ООО Гуала КлоужесОВК(73) Патентообладатель ООО Гуала Клоужес-ОВК(57) 1. Крышка с индикацией вскрытия для емкости с горловиной, включающая разливочный элемент с внешней резьбой, трубчатую втулку, снабженную внутренним выступом для удержания разливочного элемента, колпачок с внутренней резьбой и контрольное кольцо, причем на трубчатой втулке выполнены внешние элементы зацепления, а на кольце - противолежащие внутренние элементы зацепления, а колпачок и трубчатая втулка и трубчатая втулка и контрольное кольцо соединены между собой с возможностью разрыва, отличающаяся тем, что контрольное кольцо выполнено в виде, по меньшей мере,двух элементов, соединенных между собой с возможностью разрыва в вертикальной плоскости, а внешние элементы зацепления размещены во внутренней канавке, выполненной у верхней кромки трубчатой втулки. 9042. Крышка по п. 1, отличающаяся тем, что внешние и внутренние элементы зацепления выполнены в виде зубьев. 3. Крышка по п. 2, отличающаяся тем, что зубья имеют пилообразный профиль, причем грани внешних и противолежащих внутренних зубьев расположены под углом от 5 до 25 относительно линии разрыва между контрольным кольцом и трубчатой втулкой. 4. Крышка по любому из пп. 1-3, отличающаяся тем, что колпачок выполнен в виде внутреннего колпачка и внешнего колпачка, который установлен на внутреннем колпачке,причем внешний колпачок соединен с возможностью разрыва с контрольным кольцом, а внутренний колпачок соединен с возможностью разрыва с верхней кромкой трубчатой втулки. 5. Крышка по п. 4, отличающаяся тем, что дополнительно содержит средство фиксации взаимного положения внешнего и внутреннего колпачков в осевом направлении. 6. Крышка по п. 5, отличающаяся тем, что средство фиксации выполнено в виде кольцевых выступов, расположенных на внутренней поверхности внешнего колпачка и на внешней поверхности внутреннего колпачка. 7. Крышка по п. 6, отличающаяся тем, что средство фиксации дополнительно снабжено средством фиксации взаимного положения внешнего и внутреннего колпачков в радиальном направлении. 8. Крышка по п. 7, отличающаяся тем, что средство фиксации взаимного положения внешнего и внутреннего колпачков в радиальном направлении выполнено в виде шлицевого соединения, включающего осевые направляющие элементы.(56) 1. Патент РФ 2176974 С 2, опубл. 20.12.2001. 2. Заявка РФ 2000 100 317 А, опубл. 27.11.2001. 3. Заявка РФ 2000 111 015 А, опубл. 20.03.2002. 4. Патент США 4550845, опубл 05 11.1985 (прототип). Настоящая полезная модель относится к крышкам для тары типа бутылок, в частности к крышкам с индикацией вскрытия для емкостей с горловиной, и может быть использована для индикации случайного и/или несанкционированного вскрытия емкости. В настоящее время существует большое разнообразие крышек для надежного и удобного запирания тары с горловиной, в частности бутылок, снабженных элементами индикации вскрытия. Большинство из известных крышек упомянутого назначения содержат сходные основные конструктивные элементы, такие как разливочный элемент, обеспечивающий дозированное получение жидкого содержимого из емкости и размещаемый непосредственно в зоне выходного отверстия горловины, трубчатую часть, размещаемую на внешней поверхности горловины емкости с обеспечением контакта с ней, колпачок, предназначенный для запирания разливочного элемента, и соединительное средство, предназначенное для временного соединения колпачка с трубчатой частью. Чаще всего соединительное средство выполняют в виде полосы (кольца), отделенной от колпачка и трубчатой части посредством перфорации 1, 2, 3. Такая полоса, по сути, должна выполнять функцию индикатора вскрытия емкости - контрольного кольца. Однако известные технические решения имеют общий недостаток недостаточно яркая выраженность индикации вскрытия и возможность, вследствие этого, ввести в заблуждение покупателя относительно качества укупорки емкости и, соответственно, качества и/или достоверности содержимого емкости. Наиболее близкой из известных по своей сущности к заявляемой является крышка для бутылок с индикацией вскрытия, содержащая разливочный элемент с внешней резьбой,трубчатую втулку, снабженную внутренним выступом для удержания разливочного эле 2 904 мента, колпачок с внутренней резьбой и контрольное кольцо, причем на трубчатой втулке выполнены внешние элементы зацепления, а на кольце - противолежащие внутренние элементы зацепления, а колпачок и трубчатая втулка и трубчатая втулка и контрольное кольцо соединены между собой с возможностью разрыва 4. Как и в описанных выше случаях, крышки такой конструкции в недостаточной мере обладают функцией индикации вскрытия. После случайного и/или несанкционированного вскрытия емкости предохранительная лента (контрольное кольцо) отделяется от колпачка и трубчатой втулки, но в дальнейшем возможна повторная сборка предохранительной ленты так, что она принимает, практически, исходное положение и исходный внешний вид, вводя в заблуждение покупателя, который не может без детального осмотра обнаружить факт восстановления контрольного кольца. Задачей настоящей полезной модели является создание крышки с индикацией вскрытия для емкости с горловиной, конструкция которой не позволяет осуществить восстановление контрольного кольца после случайного и/или несанкционированного вскрытия. При этом крышка должна обеспечивать однозначную и очевидную индикацию вскрытия емкости при условии сохранения простоты и надежности открывания/запирания емкости. Поставленная задача решается крышкой с индикацией вскрытия для емкости с горловиной, включающей разливочный элемент с внешней резьбой, трубчатую втулку, снабженную внутренним выступом для удержания разливочного элемента, колпачок с внутренней резьбой и контрольное кольцо, причем на трубчатой втулке выполнены внешние элементы зацепления, а на кольце -противолежащие внутренние элементы зацепления, а колпачок и трубчатая втулка и трубчатая втулка и контрольное кольцо соединены между собой с возможностью разрыва, в которой контрольное кольцо выполнено в виде,по меньшей мере, двух элементов, соединенных между собой с возможностью разрыва в вертикальной плоскости, а внешние элементы зацепления размещены во внутренней канавке, выполненной у верхней кромки трубчатой втулки. В предпочтительном варианте реализации полезной модели внешние и внутренние элементы зацепления выполнены в виде зубьев. При этом зубья предпочтительно могут иметь пилообразный профиль, причем грани внешних и противолежащих внутренних зубьев расположены под углом от 5 до 25 относительно линии разрыва между контрольным кольцом и трубчатой втулкой. Колпачок предпочтительно может быть выполнен в виде внутреннего колпачка и внешнего колпачка, который установлен на внутреннем колпачке, причем внешний колпачок соединен с возможностью разрыва с контрольным кольцом, а внутренний колпачок соединен с возможностью разрыва с верхней кромкой трубчатой втулки. При этом предпочтительно может быть дополнительно предусмотрено средство фиксации взаимного положения внешнего и внутреннего колпачков в осевом направлении. Это средство фиксации предпочтительно может быть выполнено в виде кольцевых выступов, расположенных на внутренней поверхности внешнего колпачка и на внешней поверхности внутреннего колпачка. Средство фиксации предпочтительно дополнительно может быть снабжено средством фиксации взаимного положения внешнего и внутреннего колпачков в радиальном направлении. При этом средство фиксации взаимного положения внешнего и внутреннего колпачков в радиальном направлении предпочтительно может быть выполнено в виде шлицевого соединения, включающего осевые направляющие элементы. Ниже сущность заявляемой полезной модели будет более подробно пояснена на одном из возможных вариантов реализации со ссылкой на позиции чертежей, на которых представлены фиг. 1 - схематическое изображение в частичном разрезе крышки согласно одному из возможных вариантов реализации (верхний колпачок изображен отдельно) 3 904 фиг. 2 - крышка по фиг. 1 с колпачком, установленным в исходном, невскрытом положении фиг. 3 - фрагмент разреза по линии А-А крышки по фиг. 2 фиг. 4 - схематическое изображение в частичном разрезе крышки по фиг. 1 после вскрытия. На фиг. 1, фиг. 2 и фиг. 4 изображен один из возможных вариантов реализации крышки 1 с индикацией вскрытия на различных стадиях эксплуатации. Крышка 1 имеет ось 2. Коаксиально по отношению к оси 2 собраны основные элементы крышки 1 разливочный элемент 3, трубчатая втулка 4, колпачок 5 и контрольное кольцо 6. Разливочный элемент 3 крышки 1 включает перекрывающий клапан 7, предназначенный для предотвращения повторного заполнения емкости (на чертежах не изображена), и имеет многозаходную наружную резьбовую направляющую 8 и наружный кольцевой фланец 9. Трубчатая втулка 4 крышки 1 имеет кольцевой буртик 10, выполненный на внутренней поверхности верхнего конца 11 трубчатой втулки 4 и перекрывающий наружный кольцевой фланец 9 разливочного элемента 3, и внешнюю канавку 12, образуемую скошенной кромкой 13. Кроме того, трубчатая втулка 4 имеет внутренний кольцевой выступ 14 и множество выполненных на внутренней поверхности осевых выступов 15, которые предназначены для вхождения в зацепление с соответствующими канавкой и каналами,соответственно, выполненными на горловине емкости, для жесткой фиксации трубчатой втулки 4 на горловине емкости в осевом направлении для предотвращения ее поворота. Трубчатая втулка 4, в свою очередь, удерживает в осевом направлении на горловине емкости разливочный элемент 3 посредством вхождения в зацепление кольцевого буртика 10 трубчатой втулки 4 и наружного кольцевого фланца 9 разливочного элемента 3. Кольцевой буртик 10 трубчатой втулки 4 и наружный кольцевой фланец 9 разливочного элемента 3 образуют соединение, зафиксированное от изменения взаимного осевого положения, благодаря наличию зубьев 16. Крышка 1 содержит также колпачок 5, на внутренней поверхности которого выполнена многозаходная внутренняя резьбовая направляющая 17, соответствующая многозаходной наружной резьбовой направляющей 8 разливочного элемента 3 и образующая резьбовое соединение для завинчивания колпачка 5 на разливочном элементе 3 и его отвинчивания, в случае необходимости. В данном варианте реализации колпачок 5 включает внутренний колпачок 18 и внешний колпачок 19, который устанавливается на внутреннем колпачке 18. При этом внутренняя резьбовая направляющая 17 выполнена на внутреннем колпачке 18. На внешней поверхности внешнего колпачка 19 выполнена накатка 20. Между внутренним колпачком 18 и внешним колпачком 19 образовано соединительное средство 21 для взаимной фиксации положения внутреннего колпачка 18 и внешнего колпачка 20. В данном примере реализации соединительное средство 21 образовано внешними поясками 22 и внутренними кольцевыми выступами 23 при их защелкивании(совмещении друг с другом в процессе сборки крышки, что обеспечивает необходимую фиксацию взаимного положения внутреннего колпачка 18 и внешнего колпачка 19 в осевом направлении). Фиксация внутреннего колпачка 18 и внешнего колпачка 19 по отношению к изменению из взаимного радиального положения достигается посредством выполнения внешних осевых шлицев 24 на внутреннем колпачке 18 и внутренних осевых шлицев 25 на наружном колпачке 19, при взаимодействии которых образуется шлицевое соединение. Внешние осевые шлицы 24 внутреннего колпачка 18 и внутренние осевые шлицы 25 наружного колпачка 19 имеют соответствующую друг другу форму, в данном варианте реализации шлицы трапецеидальной формы с заостренными кончиками 24 и 25, соответственно. Такое выполнение шлицев 24 и 25 при сборке крышки обеспечивает направленное движение внешнего колпачка 19 при его посадке на внутренний колпачок 18 с заданным угловым шагом. 4 904 Внутренний колпачок 18 при этом крепится своей нижней кромкой к верхнему концу 11 трубчатой втулки 4 посредством, так называемого, ослабленного соединения , которое может быть получено, например, путем выполнения на определенном диаметре утончения или перфорации после изготовления путем отлива в форме единого элемента внутренний колпачок - трубчатая втулка. При этом контрольное кольцо 6 фиксируется также посредством ослабленного соединенияотносительно внешнего колпачка 19. Ослабленные соединенияиопределяют в дальнейшем линии разрыва между элементами крышки 1. Наиболее существенным в данном решении крышки 1 является форма выполнения контрольного кольца 6, которая обеспечивает ярко выраженную индикацию вскрытия емкости и не позволяет повторную сборку самого контрольного кольца 6, а также размещение и фиксация контрольного кольца 6 относительно других элементов крышки 1. Контрольное кольцо 6 устанавливается во внешней канавке 12 трубчатой втулки 4 и находится в контакте со скошенной кромкой 13 трубчатой втулки 4. При этом контрольное кольцо 6 разделено на два конструктивно независимых одинаковых элемента в форме полуколец 26 и 27 посредством разрезов 28, выполненных диаметрально противоположно по отношению друг к другу. И ослабленное соединениеи разрезы 28 получают, например, упомянутым выше образом в процессе изготовления единого элемента крышки верхний колпачок -контрольное кольцо. Способ фиксации контрольного кольца 6 по отношению к трубчатой втулке 4, а также форма элементов зацепления более наглядно представлен на фиг. 3. Во внешней канавке 12 трубчатой втулки 4 выполнено множество внешних зубьев 29. В данном варианте реализации во внешней канавке 12 трубчатой втулки 4 выполнено двадцать четыре внешних зуба 29. На внутренней поверхности контрольного кольца 6 выполнено множество внутренних зубьев 30, противолежащих внешним зубьям 29 трубчатой втулки 4. В данном варианте реализации на внутренней поверхности контрольного кольца выполнено двенадцать внутренних зубьев 30. При первом отвинчивании колпачка внутренние зубья 30 контрольного кольца 6 входят в зацепление с соответствующими внешними зубьями 29, расположенными во внешней канавке 12 трубчатой втулки 4. Внешние зубья 29 и внутренние зубья 30 чередуются с заданным шагом, который соответствует шагу осевых шлицев 24 и 25. Внешние зубья 29 и внутренние зубья 30 имеют пилообразный профиль с гранями 29 и 30, соответственно, расположенными под углом относительно ослабленного соединениямежду контрольным кольцом 6 и трубчатой втулкой 4. При этом грани 29 внешних зубьев 29 наклонены назад под углом , а грани 30 внутренних зубьев 30 наклонены вперед под угломотносительно направления, в котором отвинчивается колпачок 5. Углы наклонаиимеют определенную предпочтительную величину от 5 до 25, которая в данном варианте реализации составляет 15. Заявляемая крышка с индикацией вскрытия действует следующим образом. Исходное взаимное расположение элементов крышки 1 было упомянуто выше. При первом отвинчивании колпачка 5, прежде всего, происходит разрыв между внутренним колпачком 18 и трубчатой втулкой 4 по линии ослабленного соединения . Отвинчивание колпачка 5 продолжается до тех пор, пока грани 30 противолежащих внутренних зубьев 30 контрольного кольца 6 не войдут в зацепление с гранями 29 внешних зубьев 29, выполненных во внешней канавке 12 трубчатой втулки 4. В таком положении, когда образуется соединение, фиксирующее от изменения взаимного положения колпачка 5 и трубчатой втулки 4 в радиальном направлении, контрольное кольцо 6, а вместе с тем и колпачок 5 удерживается от дальнейшего поворота трубчатой втулкой 4, зафиксированной от радиального перемещения на горловине емкости описанным выше образом. Если продолжить с небольшим усилием отвинчивающее движение колпачка 5, происходит разрыв по линии ослабленного соединения , контрольное кольцо 6 отделяется от 5 904 внешнего колпачка 19 и разделяется на два полукольца 26 и 27 вследствие наличия разрезов 28. При этом противолежащие зубья 30 контрольного кольца 6 выходят из зацепления с внешними зубьями 29 трубчатой втулки 4 и, благодаря наличию скошенной кромки 13,соскальзывают по ней под действием собственной силы тяжести вниз. Из описанного выше следует, что контрольное кольцо 6 более не подлежит восстановлению, а его отсутствие на крышке 1 однозначно указывает на факт вскрытия емкости. Наклон граней 29 внутренних зубьев 29 трубчатой втулки 4 и граней 30 противолежащих внешних зубьев 30 контрольного кольца 6 в заявленных пределах одновременно обеспечивает как обязательный разрыв ослабленного соединения , так и обязательное отделение обоих полуколец 26 и 27, на которые разделяется контрольное кольцо 6. Основное преимущество заявляемой крышки с индикацией вскрытия заключается,прежде всего, в очевидном и однозначном выявлении факта любого несанкционированного открытия крышки. Данное преимущество становится еще более существенным с учетом простоты конструкции заявляемой крышки с индикацией вскрытия, что является важным в условиях массового производства. С учетом того, что все элементы предлагаемой крышки могут быть изготовлены из широко известных специалистам в данной области материалов с использованием также хорошо известных методов и устройств, а также, принимая во внимание, возможность изготовления крышек и отдельных их элементов различных размеров и форм, можно говорить о достоинствах и преимуществах данной полезной модели по сравнению с известными аналогичными техническими решениями. Для специалиста в данной области техники также очевидной должна быть возможность реализации полезной модели в различных вариантах в объеме заявленных признаков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
