Анкерное приспособление

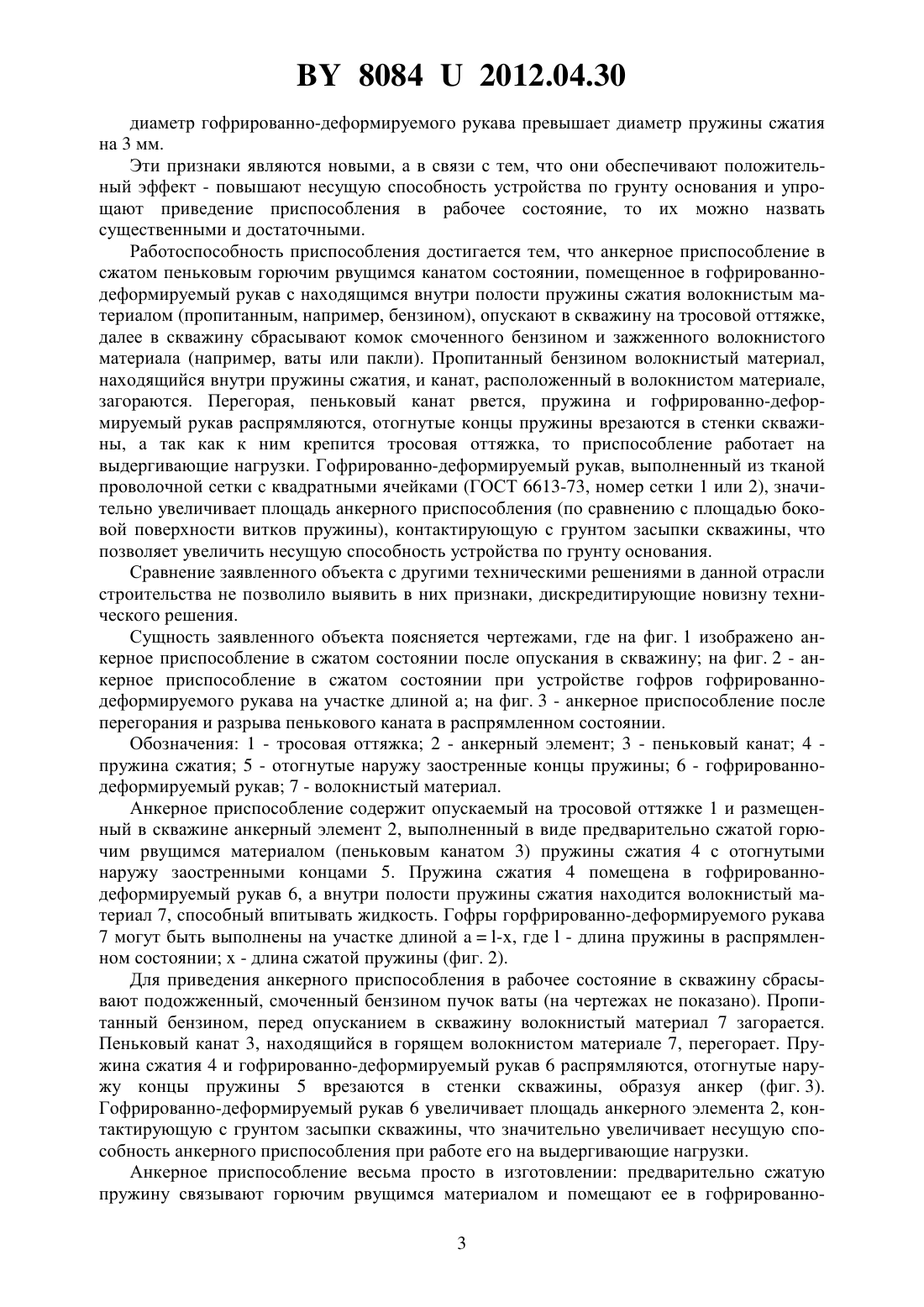

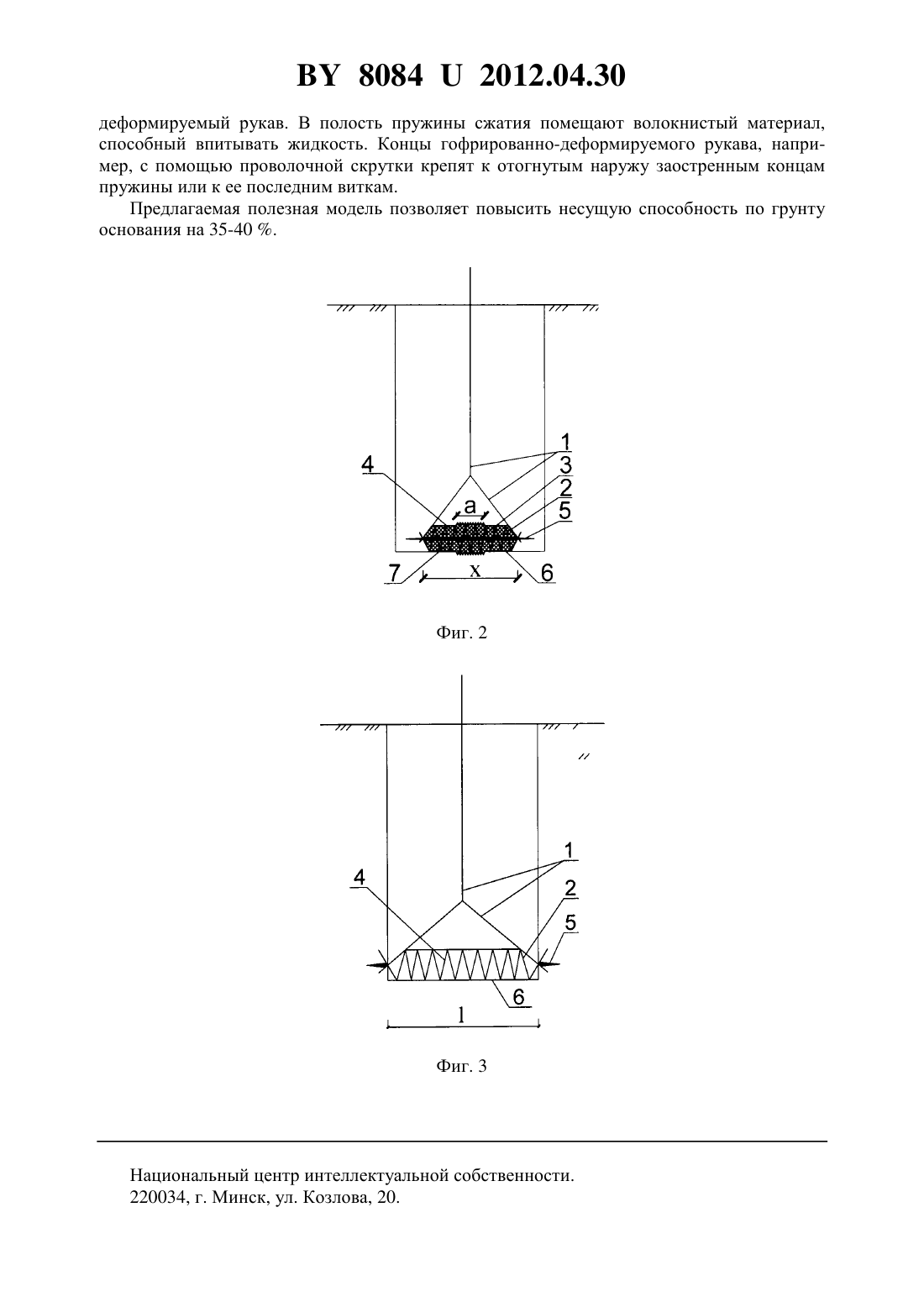

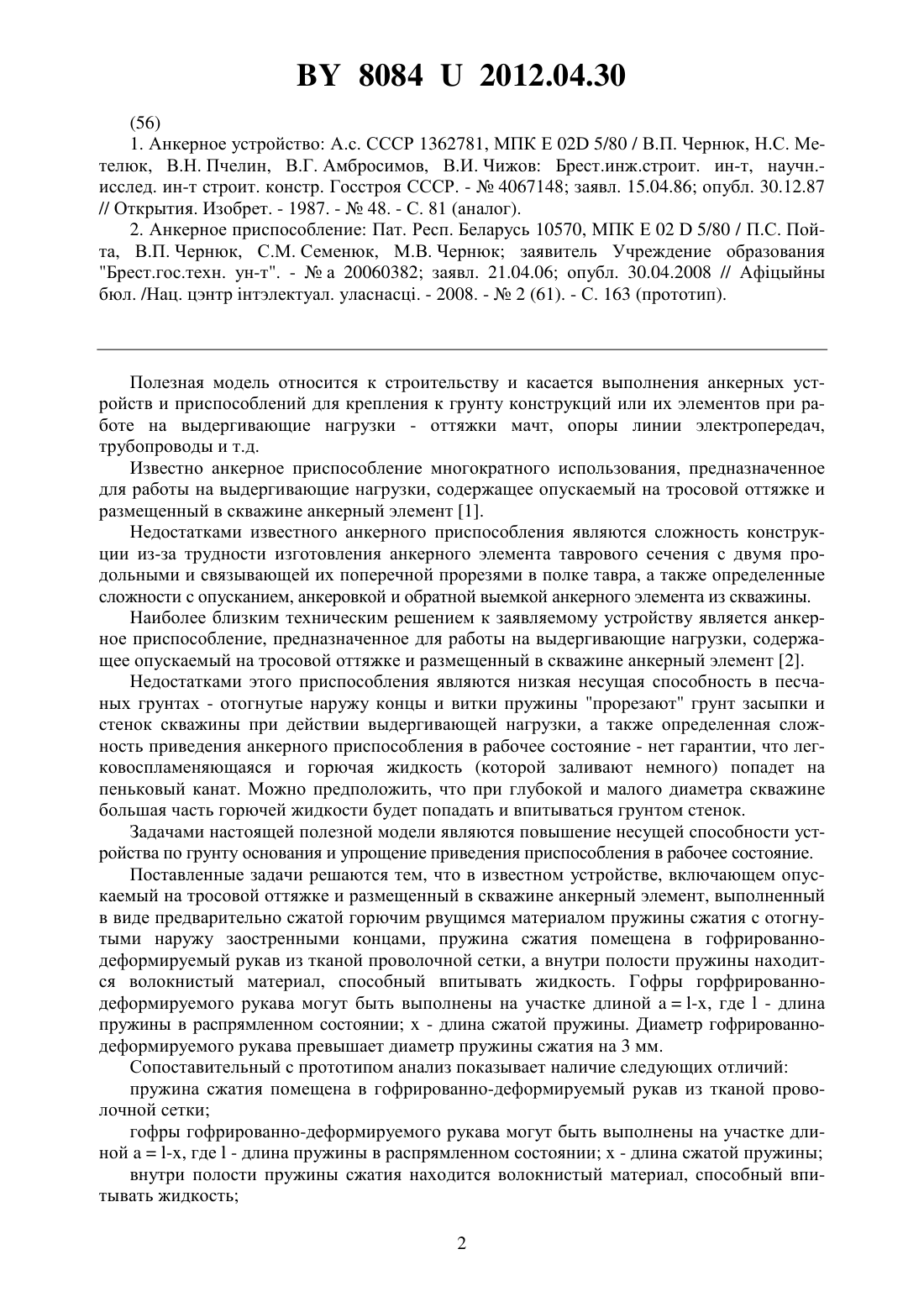

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Жук Василий Васильевич Шалобыта Татьяна Петровна Ласкевич Ирина Геннадьевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Анкерное приспособление, включающее опускаемый на тросовой оттяжке и размещенный в скважине анкерный элемент, выполненный в виде предварительно сжатой горючим рвущимся материалом пружины сжатия с отогнутыми наружу заостренными концами, отличающееся тем, что пружина сжатия помещена в гофрированно-деформируемый рукав из тканой проволочной сетки, а внутри полости пружины сжатия находится волокнистый материал, способный впитывать жидкость. 2. Анкерное приспособление по п. 1, отличающееся тем, что гофры гофрированнодеформируемого рукава выполнены на участке длиной- , где- длина пружины в распрямленном состоянии- длина сжатой пружины. 3. Анкерное приспособление по п. 1 или 2, отличающееся тем, что диаметр гофрированно-деформируемого рукава превышает диаметр пружины сжатия на 3 мм.// Открытия. Изобрет. - 1987. -48. - С. 81 (аналог). 2. Анкерное приспособление Пат. Респ. Беларусь 10570, МПК Е 025/80 / П.С. Пойта, В.П. Чернюк, С.М. Семенюк, М.В. Чернюк заявитель Учреждение образования Брест.гос.техн. ун-т. -а 20060382 заявл. 21.04.06 опубл. 30.04.2008 // Афцыйны бюл. /Нац. цэнтр нтэлектуал. уласнасц. - 2008. -2 (61). - С. 163 (прототип). Полезная модель относится к строительству и касается выполнения анкерных устройств и приспособлений для крепления к грунту конструкций или их элементов при работе на выдергивающие нагрузки - оттяжки мачт, опоры линии электропередач,трубопроводы и т.д. Известно анкерное приспособление многократного использования, предназначенное для работы на выдергивающие нагрузки, содержащее опускаемый на тросовой оттяжке и размещенный в скважине анкерный элемент 1. Недостатками известного анкерного приспособления являются сложность конструкции из-за трудности изготовления анкерного элемента таврового сечения с двумя продольными и связывающей их поперечной прорезями в полке тавра, а также определенные сложности с опусканием, анкеровкой и обратной выемкой анкерного элемента из скважины. Наиболее близким техническим решением к заявляемому устройству является анкерное приспособление, предназначенное для работы на выдергивающие нагрузки, содержащее опускаемый на тросовой оттяжке и размещенный в скважине анкерный элемент 2. Недостатками этого приспособления являются низкая несущая способность в песчаных грунтах - отогнутые наружу концы и витки пружины прорезают грунт засыпки и стенок скважины при действии выдергивающей нагрузки, а также определенная сложность приведения анкерного приспособления в рабочее состояние - нет гарантии, что легковоспламеняющаяся и горючая жидкость (которой заливают немного) попадет на пеньковый канат. Можно предположить, что при глубокой и малого диаметра скважине большая часть горючей жидкости будет попадать и впитываться грунтом стенок. Задачами настоящей полезной модели являются повышение несущей способности устройства по грунту основания и упрощение приведения приспособления в рабочее состояние. Поставленные задачи решаются тем, что в известном устройстве, включающем опускаемый на тросовой оттяжке и размещенный в скважине анкерный элемент, выполненный в виде предварительно сжатой горючим рвущимся материалом пружины сжатия с отогнутыми наружу заостренными концами, пружина сжатия помещена в гофрированнодеформируемый рукав из тканой проволочной сетки, а внутри полости пружины находится волокнистый материал, способный впитывать жидкость. Гофры горфрированнодеформируемого рукава могут быть выполнены на участке длиной-, где- длина пружины в распрямленном состоянии- длина сжатой пружины. Диаметр гофрированнодеформируемого рукава превышает диаметр пружины сжатия на 3 мм. Сопоставительный с прототипом анализ показывает наличие следующих отличий пружина сжатия помещена в гофрированно-деформируемый рукав из тканой проволочной сетки гофры гофрированно-деформируемого рукава могут быть выполнены на участке длиной-, где- длина пружины в распрямленном состоянии- длина сжатой пружины внутри полости пружины сжатия находится волокнистый материал, способный впитывать жидкость 2 80842012.04.30 диаметр гофрированно-деформируемого рукава превышает диаметр пружины сжатия на 3 мм. Эти признаки являются новыми, а в связи с тем, что они обеспечивают положительный эффект - повышают несущую способность устройства по грунту основания и упрощают приведение приспособления в рабочее состояние, то их можно назвать существенными и достаточными. Работоспособность приспособления достигается тем, что анкерное приспособление в сжатом пеньковым горючим рвущимся канатом состоянии, помещенное в гофрированнодеформируемый рукав с находящимся внутри полости пружины сжатия волокнистым материалом (пропитанным, например, бензином), опускают в скважину на тросовой оттяжке,далее в скважину сбрасывают комок смоченного бензином и зажженного волокнистого материала (например, ваты или пакли). Пропитанный бензином волокнистый материал,находящийся внутри пружины сжатия, и канат, расположенный в волокнистом материале,загораются. Перегорая, пеньковый канат рвется, пружина и гофрированно-деформируемый рукав распрямляются, отогнутые концы пружины врезаются в стенки скважины, а так как к ним крепится тросовая оттяжка, то приспособление работает на выдергивающие нагрузки. Гофрированно-деформируемый рукав, выполненный из тканой проволочной сетки с квадратными ячейками (ГОСТ 6613-73, номер сетки 1 или 2), значительно увеличивает площадь анкерного приспособления (по сравнению с площадью боковой поверхности витков пружины), контактирующую с грунтом засыпки скважины, что позволяет увеличить несущую способность устройства по грунту основания. Сравнение заявленного объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения. Сущность заявленного объекта поясняется чертежами, где на фиг. 1 изображено анкерное приспособление в сжатом состоянии после опускания в скважину на фиг. 2 - анкерное приспособление в сжатом состоянии при устройстве гофров гофрированнодеформируемого рукава на участке длиной а на фиг. 3 - анкерное приспособление после перегорания и разрыва пенькового каната в распрямленном состоянии. Обозначения 1 - тросовая оттяжка 2 - анкерный элемент 3 - пеньковый канат 4 пружина сжатия 5 - отогнутые наружу заостренные концы пружины 6 - гофрированнодеформируемый рукав 7 - волокнистый материал. Анкерное приспособление содержит опускаемый на тросовой оттяжке 1 и размещенный в скважине анкерный элемент 2, выполненный в виде предварительно сжатой горючим рвущимся материалом (пеньковым канатом 3) пружины сжатия 4 с отогнутыми наружу заостренными концами 5. Пружина сжатия 4 помещена в гофрированнодеформируемый рукав 6, а внутри полости пружины сжатия находится волокнистый материал 7, способный впитывать жидкость. Гофры горфрированно-деформируемого рукава 7 могут быть выполнены на участке длиной-, где- длина пружины в распрямленном состоянии- длина сжатой пружины (фиг. 2). Для приведения анкерного приспособления в рабочее состояние в скважину сбрасывают подожженный, смоченный бензином пучок ваты (на чертежах не показано). Пропитанный бензином, перед опусканием в скважину волокнистый материал 7 загорается. Пеньковый канат 3, находящийся в горящем волокнистом материале 7, перегорает. Пружина сжатия 4 и гофрированно-деформируемый рукав 6 распрямляются, отогнутые наружу концы пружины 5 врезаются в стенки скважины, образуя анкер (фиг. 3). Гофрированно-деформируемый рукав 6 увеличивает площадь анкерного элемента 2, контактирующую с грунтом засыпки скважины, что значительно увеличивает несущую способность анкерного приспособления при работе его на выдергивающие нагрузки. Анкерное приспособление весьма просто в изготовлении предварительно сжатую пружину связывают горючим рвущимся материалом и помещают ее в гофрированно 3 80842012.04.30 деформируемый рукав. В полость пружины сжатия помещают волокнистый материал,способный впитывать жидкость. Концы гофрированно-деформируемого рукава, например, с помощью проволочной скрутки крепят к отогнутым наружу заостренным концам пружины или к ее последним виткам. Предлагаемая полезная модель позволяет повысить несущую способность по грунту основания на 35-40 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
