Анкерное приспособление

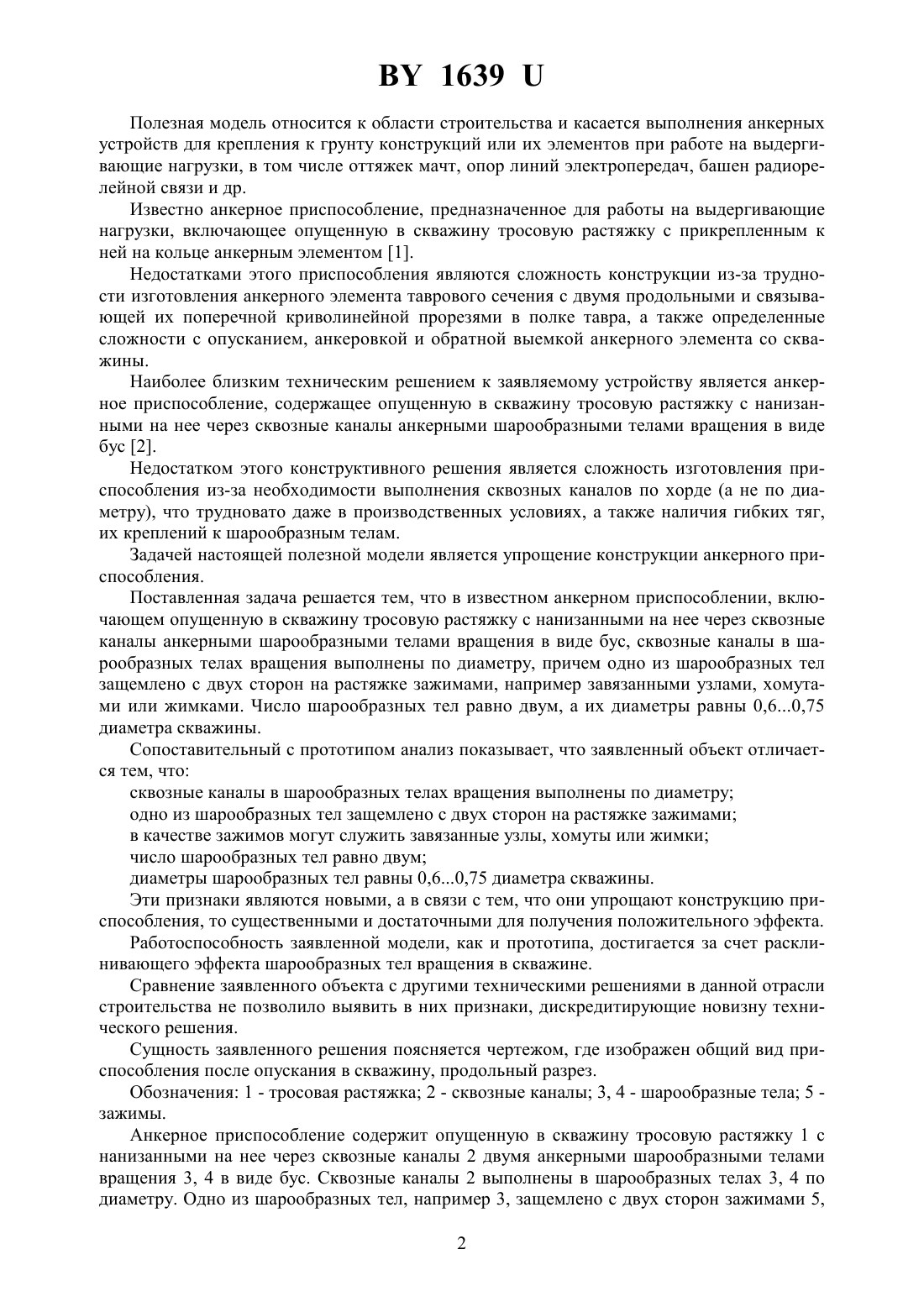

(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Пчелин Вячеслав Николаевич Самкевич Виталий Анатольевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Анкерное приспособление, включающее опущенную в скважину тросовую растяжку с нанизанными на нее через сквозные каналы анкерными шарообразными телами вращения в виде бус, отличающееся тем, что сквозные каналы в шарообразных телах вращения выполнены по диаметру, причем одно из шарообразных тел защемлено с двух сторон на растяжке зажимами, например завязанными узлами, хомутами или жимками. 2. Анкерное приспособление по п. 1, отличающееся тем, что число шарообразных тел равно двум, а их диаметры равны 0,60,75 диаметра скважины. 1639 Полезная модель относится к области строительства и касается выполнения анкерных устройств для крепления к грунту конструкций или их элементов при работе на выдергивающие нагрузки, в том числе оттяжек мачт, опор линий электропередач, башен радиорелейной связи и др. Известно анкерное приспособление, предназначенное для работы на выдергивающие нагрузки, включающее опущенную в скважину тросовую растяжку с прикрепленным к ней на кольце анкерным элементом 1. Недостатками этого приспособления являются сложность конструкции из-за трудности изготовления анкерного элемента таврового сечения с двумя продольными и связывающей их поперечной криволинейной прорезями в полке тавра, а также определенные сложности с опусканием, анкеровкой и обратной выемкой анкерного элемента со скважины. Наиболее близким техническим решением к заявляемому устройству является анкерное приспособление, содержащее опущенную в скважину тросовую растяжку с нанизанными на нее через сквозные каналы анкерными шарообразными телами вращения в виде бус 2. Недостатком этого конструктивного решения является сложность изготовления приспособления из-за необходимости выполнения сквозных каналов по хорде (а не по диаметру), что трудновато даже в производственных условиях, а также наличия гибких тяг,их креплений к шарообразным телам. Задачей настоящей полезной модели является упрощение конструкции анкерного приспособления. Поставленная задача решается тем, что в известном анкерном приспособлении, включающем опущенную в скважину тросовую растяжку с нанизанными на нее через сквозные каналы анкерными шарообразными телами вращения в виде бус, сквозные каналы в шарообразных телах вращения выполнены по диаметру, причем одно из шарообразных тел защемлено с двух сторон на растяжке зажимами, например завязанными узлами, хомутами или жимками. Число шарообразных тел равно двум, а их диаметры равны 0,60,75 диаметра скважины. Сопоставительный с прототипом анализ показывает, что заявленный объект отличается тем, что сквозные каналы в шарообразных телах вращения выполнены по диаметру одно из шарообразных тел защемлено с двух сторон на растяжке зажимами в качестве зажимов могут служить завязанные узлы, хомуты или жимки число шарообразных тел равно двум диаметры шарообразных тел равны 0,60,75 диаметра скважины. Эти признаки являются новыми, а в связи с тем, что они упрощают конструкцию приспособления, то существенными и достаточными для получения положительного эффекта. Работоспособность заявленной модели, как и прототипа, достигается за счет расклинивающего эффекта шарообразных тел вращения в скважине. Сравнение заявленного объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения. Сущность заявленного решения поясняется чертежом, где изображен общий вид приспособления после опускания в скважину, продольный разрез. Обозначения 1 - тросовая растяжка 2 - сквозные каналы 3, 4 - шарообразные тела 5 зажимы. Анкерное приспособление содержит опущенную в скважину тросовую растяжку 1 с нанизанными на нее через сквозные каналы 2 двумя анкерными шарообразными телами вращения 3, 4 в виде бус. Сквозные каналы 2 выполнены в шарообразных телах 3, 4 по диаметру. Одно из шарообразных тел, например 3, защемлено с двух сторон зажимами 5,2 1639 выполненными в виде простых узлов растяжки 1, хомутов или жимков. Нетрудно заметить, что для эффективной работы приспособления угол контактирования шарообразных тел вращения 3, 4 в скважинедолжен быть в пределах 045. Это означает, что диаметры шарообразных тел вращения определяются по формуле 0,60,75,1 где- диаметр скважины. Для опускания шарообразных тел (первый этап) в скважину сначала на растяжке 1(правая ветвь) опускают в забой шарообразное тело 4, при этом шарообразное тело 3 находится на поверхности или на весу посредством нижнего зажима 5. Затем за растяжку 1(левая ветвь) в скважину опускают шарообразное тело 3 вплоть до их полного соприкосновения. Далее подтягивают правую ветвь растяжки 1 до полного ее натяжения. При этом растяжка 1 проскальзывает в сквозном канале 2 тела 4, а затем в канале 2 тела 3 и благодаря верхнему зажиму 5 расклинивает тела 3, 4 в скважине. После этого (второй этап) возможна загрузка приспособления полезной выдергивающей нагрузкой за правую ветвь растяжки 1. Для выемки анкерного приспособления со скважины (третий этап) полезную нагрузку снимают и за левую ветвь растяжки 1 на поверхность вынимают сначала шарообразное тело 3 (благодаря нижнему зажиму 5), а затем за правую ветвь - шарообразное тело 4. Конструкция приспособления намного проще известной, надежна и удобна в эксплуатации. Технология производства работ проста, анкеровка - очевидна. Конкретный размер экономического эффекта трудно поддается денежному исчислению, однако он очевиден. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
