Анкерное приспособление

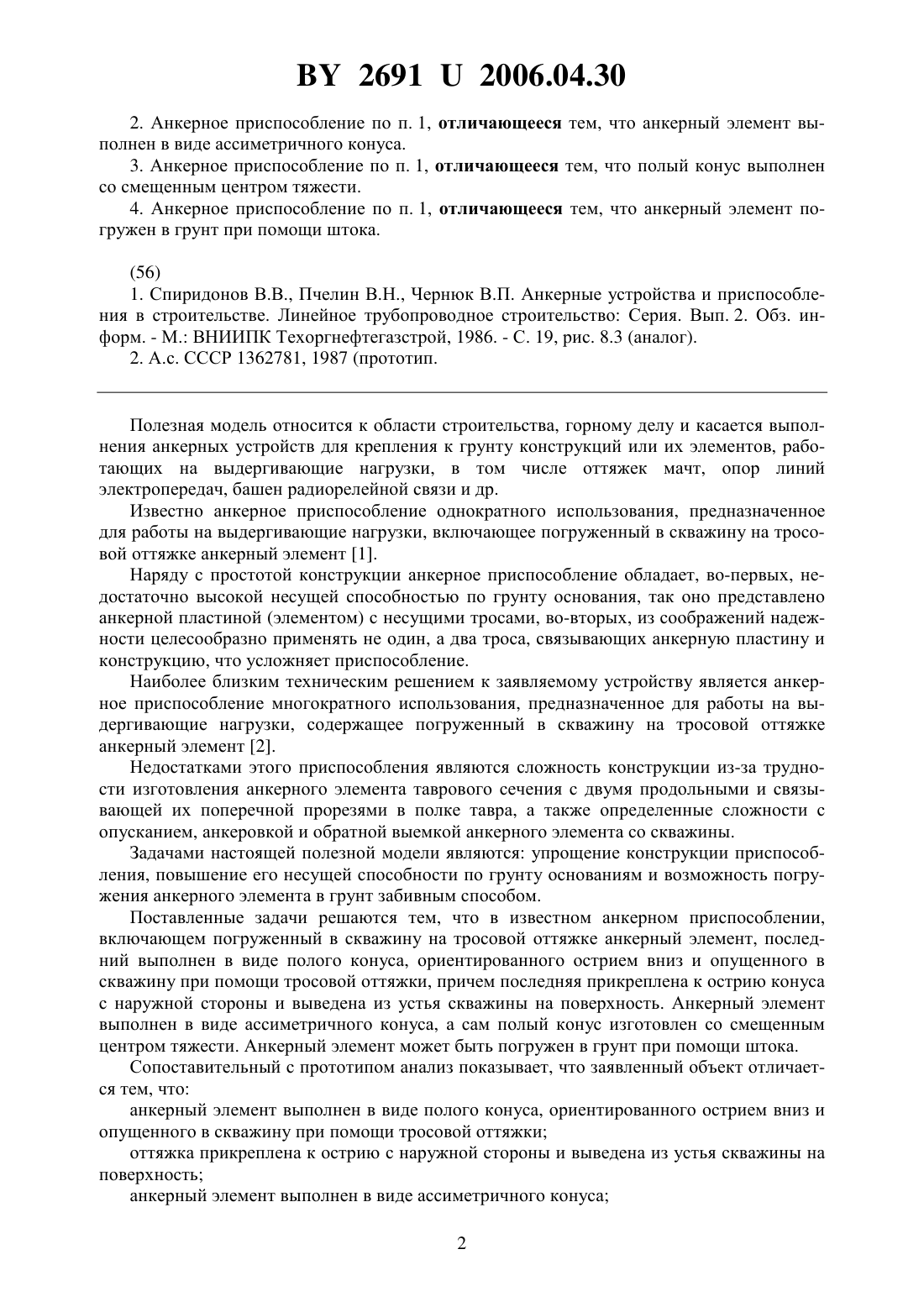

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Пчлин Вячеслав Николаевич Семенюк Сергей Михайлович Хуснутдинова Венера Ямалетдиновна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Анкерное приспособление, включающее погруженный в скважину на тросовой оттяжке анкерный элемент, отличающееся тем, что последний выполнен в виде полого конуса, ориентированного острием вниз и опущенного в скважину при помощи тросовой оттяжки, причем последняя прикреплена к острию конуса с наружной стороны и выведена из устья скважины на поверхность. 26912006.04.30 2. Анкерное приспособление по п. 1, отличающееся тем, что анкерный элемент выполнен в виде ассиметричного конуса. 3. Анкерное приспособление по п. 1, отличающееся тем, что полый конус выполнен со смещенным центром тяжести. 4. Анкерное приспособление по п. 1, отличающееся тем, что анкерный элемент погружен в грунт при помощи штока.(56) 1. Спиридонов В.В., Пчелин В.Н., Чернюк В.П. Анкерные устройства и приспособления в строительстве. Линейное трубопроводное строительство Серия. Вып. 2. Обз. информ. - М. ВНИИПК Техоргнефтегазстрой, 1986. - С. 19, рис. 8.3 (аналог). 2. А.с. СССР 1362781, 1987 (прототип. Полезная модель относится к области строительства, горному делу и касается выполнения анкерных устройств для крепления к грунту конструкций или их элементов, работающих на выдергивающие нагрузки, в том числе оттяжек мачт, опор линий электропередач, башен радиорелейной связи и др. Известно анкерное приспособление однократного использования, предназначенное для работы на выдергивающие нагрузки, включающее погруженный в скважину на тросовой оттяжке анкерный элемент 1. Наряду с простотой конструкции анкерное приспособление обладает, во-первых, недостаточно высокой несущей способностью по грунту основания, так оно представлено анкерной пластиной (элементом) с несущими тросами, во-вторых, из соображений надежности целесообразно применять не один, а два троса, связывающих анкерную пластину и конструкцию, что усложняет приспособление. Наиболее близким техническим решением к заявляемому устройству является анкерное приспособление многократного использования, предназначенное для работы на выдергивающие нагрузки, содержащее погруженный в скважину на тросовой оттяжке анкерный элемент 2. Недостатками этого приспособления являются сложность конструкции из-за трудности изготовления анкерного элемента таврового сечения с двумя продольными и связывающей их поперечной прорезями в полке тавра, а также определенные сложности с опусканием, анкеровкой и обратной выемкой анкерного элемента со скважины. Задачами настоящей полезной модели являются упрощение конструкции приспособления, повышение его несущей способности по грунту основаниям и возможность погружения анкерного элемента в грунт забивным способом. Поставленные задачи решаются тем, что в известном анкерном приспособлении,включающем погруженный в скважину на тросовой оттяжке анкерный элемент, последний выполнен в виде полого конуса, ориентированного острием вниз и опущенного в скважину при помощи тросовой оттяжки, причем последняя прикреплена к острию конуса с наружной стороны и выведена из устья скважины на поверхность. Анкерный элемент выполнен в виде ассиметричного конуса, а сам полый конус изготовлен со смещенным центром тяжести. Анкерный элемент может быть погружен в грунт при помощи штока. Сопоставительный с прототипом анализ показывает, что заявленный объект отличается тем, что анкерный элемент выполнен в виде полого конуса, ориентированного острием вниз и опущенного в скважину при помощи тросовой оттяжки оттяжка прикреплена к острию с наружной стороны и выведена из устья скважины на поверхность анкерный элемент выполнен в виде ассиметричного конуса 2 26912006.04.30 конус изготовлен со смещенным центром тяжести анкерный элемент может быть погружен в землю при помощи штока. Эти признаки являются новыми, а в связи с тем, что они значительно упрощают конструкцию приспособления, повышают ее несущую способность по грунту основания и обеспечивают возможность погружения в грунт забивным способом, то существенными и достаточными для получения положительного эффекта. Работоспособность заявленной полезной модели достигается за счет разворота в скважине или грунте полого конуса, ориентированного вниз острием (ассиметричного или со смещенным центром тяжести), его врезания в грунт или стенки скважины при помощи тросовой оттяжки, заполнения полости конуса грунтом и расклинивания конуса в грунте. Сравнение заявленного объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения. Сущность заявленного решения поясняется чертежами, где на фиг. 1 изображено анкерное приспособление после опускания в скважину, продольный разрез на фиг. 2 - то же, после забивки приспособления в грунт при помощи штока на фиг. 3 - анкерное приспособление в процессе эксплуатации, в рабочем состоянии. Обозначения 1 - тросовая оттяжка 2 - анкерный элемент 3 - шток 4 - полый конус. Анкерное приспособление содержит погруженный в скважину на тросовой оттяжке 1 анкерный элемент 2 (фиг. 1) или забитый в грунт при помощи штока 3 тот же анкерный элемент 2 (фиг. 2). Анкерный элемент 2 выполнен в виде полого конуса 4, ориентированного острием вниз и опущенного в скважину на тросовой оттяжке 1 (фиг. 1) или погруженного в грунт при помощи штока 3 (фиг. 2). После погружения анкерного элемента 2 в скважину или грунт до проектной отметки его приводят в рабочее анкерующее состояние (фиг. 3). Для этого за оттяжку 1 разворачивают анкерный элемент 2 в скважине (фиг. 1) или в грунте (фиг. 2), для чего предварительно вынимают шток 3 со скважины (фиг. 3). Анкерный элемент 2, изготовленный в виде полого заостренного конуса 4, разворачивается в скважине или грунте за тросовую оттяжку 1, врезается в стенки скважины или грунта, заполняется грунтом, расклинивается и приводится в рабочее анкерующее состояние (фиг. 3). Для облегчения разворота анкерного элемента 2 тросовая оттяжка 1 прикреплена к острию конуса 4 с наружной стороны и выведена из устья скважины на поверхность. С этой же целью анкерный элемент 2 может быть выполнен в виде ассиметричного конуса 4 с заостренными кромками, легко врезающимися в грунт или изготовлен со смещенным центром тяжести (фиг. 1, 3). Такой анкерный элемент легко разворачивается в скважине или грунте, анкерит конструкцию. Анкерное приспособление просто в изготовлении, надежно в эксплуатации, имеет повышенную несущую способность по грунту основания, способно работать как в скважинах, так и в грунтовых основаниях. Конкретный размер экономического эффекта трудно поддается денежному исчислению, однако возможность его получения вполне достоверно. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
