Анкерное устройство

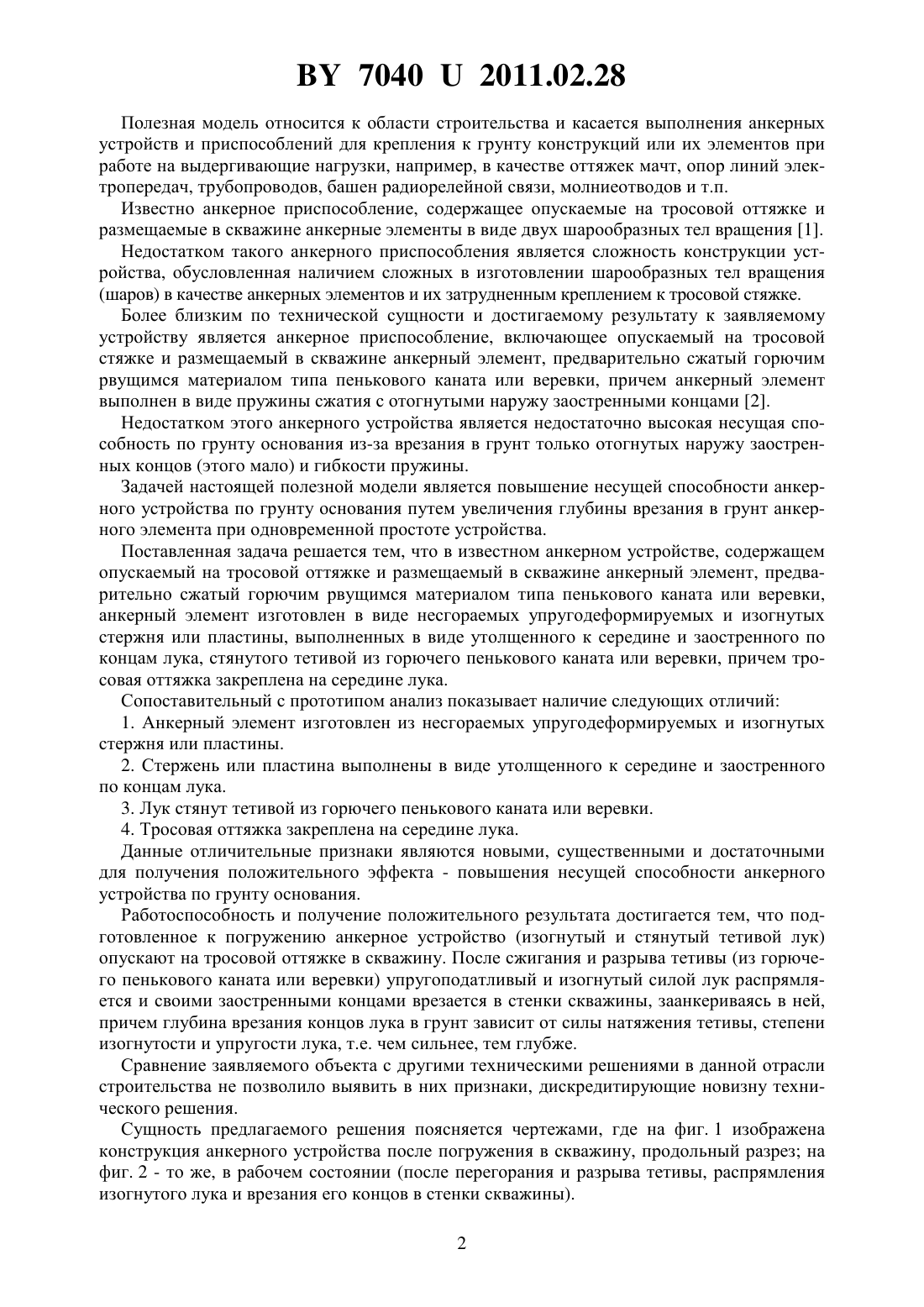

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Кузьмич Петр Михайлович Акулич Антон Павлович Акулич Ярослав Антонович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Анкерное устройство, включающее опускаемый на тросовой оттяжке и размещаемый в скважине анкерный элемент, предварительно сжатый горючим рвущимся материалом типа пенькового каната или веревки, отличающееся тем, что анкерный элемент изготовлен из несгораемых упругодеформируемых и изогнутых стержня или пластины, выполненных в виде утолщенного к середине и заостренного по концам лука, стянутого тетивой из горючего пенькового каната или веревки, причем тросовая оттяжка закреплена на середине лука.(56) 1. Патент РБ на полезную модель 2294, МПК 02 5/80, 2005 (аналог). 2. Патент РБ на изобретение 10570, МПК 02 5/80, 2008 (прототип). 70402011.02.28 Полезная модель относится к области строительства и касается выполнения анкерных устройств и приспособлений для крепления к грунту конструкций или их элементов при работе на выдергивающие нагрузки, например, в качестве оттяжек мачт, опор линий электропередач, трубопроводов, башен радиорелейной связи, молниеотводов и т.п. Известно анкерное приспособление, содержащее опускаемые на тросовой оттяжке и размещаемые в скважине анкерные элементы в виде двух шарообразных тел вращения 1. Недостатком такого анкерного приспособления является сложность конструкции устройства, обусловленная наличием сложных в изготовлении шарообразных тел вращения(шаров) в качестве анкерных элементов и их затрудненным креплением к тросовой стяжке. Более близким по технической сущности и достигаемому результату к заявляемому устройству является анкерное приспособление, включающее опускаемый на тросовой стяжке и размещаемый в скважине анкерный элемент, предварительно сжатый горючим рвущимся материалом типа пенькового каната или веревки, причем анкерный элемент выполнен в виде пружины сжатия с отогнутыми наружу заостренными концами 2. Недостатком этого анкерного устройства является недостаточно высокая несущая способность по грунту основания из-за врезания в грунт только отогнутых наружу заостренных концов (этого мало) и гибкости пружины. Задачей настоящей полезной модели является повышение несущей способности анкерного устройства по грунту основания путем увеличения глубины врезания в грунт анкерного элемента при одновременной простоте устройства. Поставленная задача решается тем, что в известном анкерном устройстве, содержащем опускаемый на тросовой оттяжке и размещаемый в скважине анкерный элемент, предварительно сжатый горючим рвущимся материалом типа пенькового каната или веревки,анкерный элемент изготовлен в виде несгораемых упругодеформируемых и изогнутых стержня или пластины, выполненных в виде утолщенного к середине и заостренного по концам лука, стянутого тетивой из горючего пенькового каната или веревки, причем тросовая оттяжка закреплена на середине лука. Сопоставительный с прототипом анализ показывает наличие следующих отличий 1. Анкерный элемент изготовлен из несгораемых упругодеформируемых и изогнутых стержня или пластины. 2. Стержень или пластина выполнены в виде утолщенного к середине и заостренного по концам лука. 3. Лук стянут тетивой из горючего пенькового каната или веревки. 4. Тросовая оттяжка закреплена на середине лука. Данные отличительные признаки являются новыми, существенными и достаточными для получения положительного эффекта - повышения несущей способности анкерного устройства по грунту основания. Работоспособность и получение положительного результата достигается тем, что подготовленное к погружению анкерное устройство (изогнутый и стянутый тетивой лук) опускают на тросовой оттяжке в скважину. После сжигания и разрыва тетивы (из горючего пенькового каната или веревки) упругоподатливый и изогнутый силой лук распрямляется и своими заостренными концами врезается в стенки скважины, заанкериваясь в ней,причем глубина врезания концов лука в грунт зависит от силы натяжения тетивы, степени изогнутости и упругости лука, т.е. чем сильнее, тем глубже. Сравнение заявляемого объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения. Сущность предлагаемого решения поясняется чертежами, где на фиг. 1 изображена конструкция анкерного устройства после погружения в скважину, продольный разрез на фиг. 2 - то же, в рабочем состоянии (после перегорания и разрыва тетивы, распрямления изогнутого лука и врезания его концов в стенки скважины). 2 70402011.02.28 Обозначения 1 - тросовая оттяжка 2 - стержень (пластина) 3 - лук 4 - тетива (горючий рвущийся материал, пеньковый канат, веревка) 5 - бензин (легковоспламеняющаяся жидкость). Анкерное устройство (фиг. 1) содержит опускаемый на тросовой оттяжке 1 и размещаемый в скважине предварительно сжатый горючим рвущимся материалом анкерный элемент, изготовленный из несгораемого упругодеформируемого и изогнутого стержня 2(либо пластины) из пластмассы, металла или дерева, пропитанного огнестойкими составами. Стержень 2 выполнен в виде утолщенного к середине и заостренного по концам лука 3, стянутого тетивой 4 из горючего пенькового каната или веревки. Тросовая оттяжка 1 закреплена на середине лука 3. Погружают анкерное устройство в стянутом тетивой 4 виде в предварительно подготовленную скважину (фиг. 1). Затем в нее заливают из бутылки немного легковоспламеняющейся жидкости (бензина 5) и поджигают ее пучком смоченной бензином 5 ваты. Залитый бензин 5 смачивает тетиву 4 (из пенькового каната, веревки) и горит вместе с ней до полного перегорания и разрыва тетивы 4. После ее разрыва (фиг. 2) лук 3 за счет предварительно накопленной потенциальной энергии при сжатии стержня 2 тетивой 4 распрямляется и своими заостренными концами врезается в стенки скважины. Для легкого изгибания стержня 2 (пластины), максимального накопления в нем потенциальной энергии и лучшего врезания его концов в стенки скважины стержню 2 следует придать форму лука 3, утолщенного к середине и заостренного по концам. Тросовую оттяжку 1 для равномерной передачи выдергивающей нагрузки следует закреплять на середине лука. Скважину после приведения анкерного устройства в рабочее состояние можно заполнить грунтом с послойным уплотнением. Конструкция анкерного устройства проста в изготовлении, работоспособна, наглядна и эффективна в эксплуатации. Несущая способность по грунту основания может быть значительной, большей, чем у прототипа. При определенных условиях может дать существенный экономический эффект. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
