Анкерное приспособление

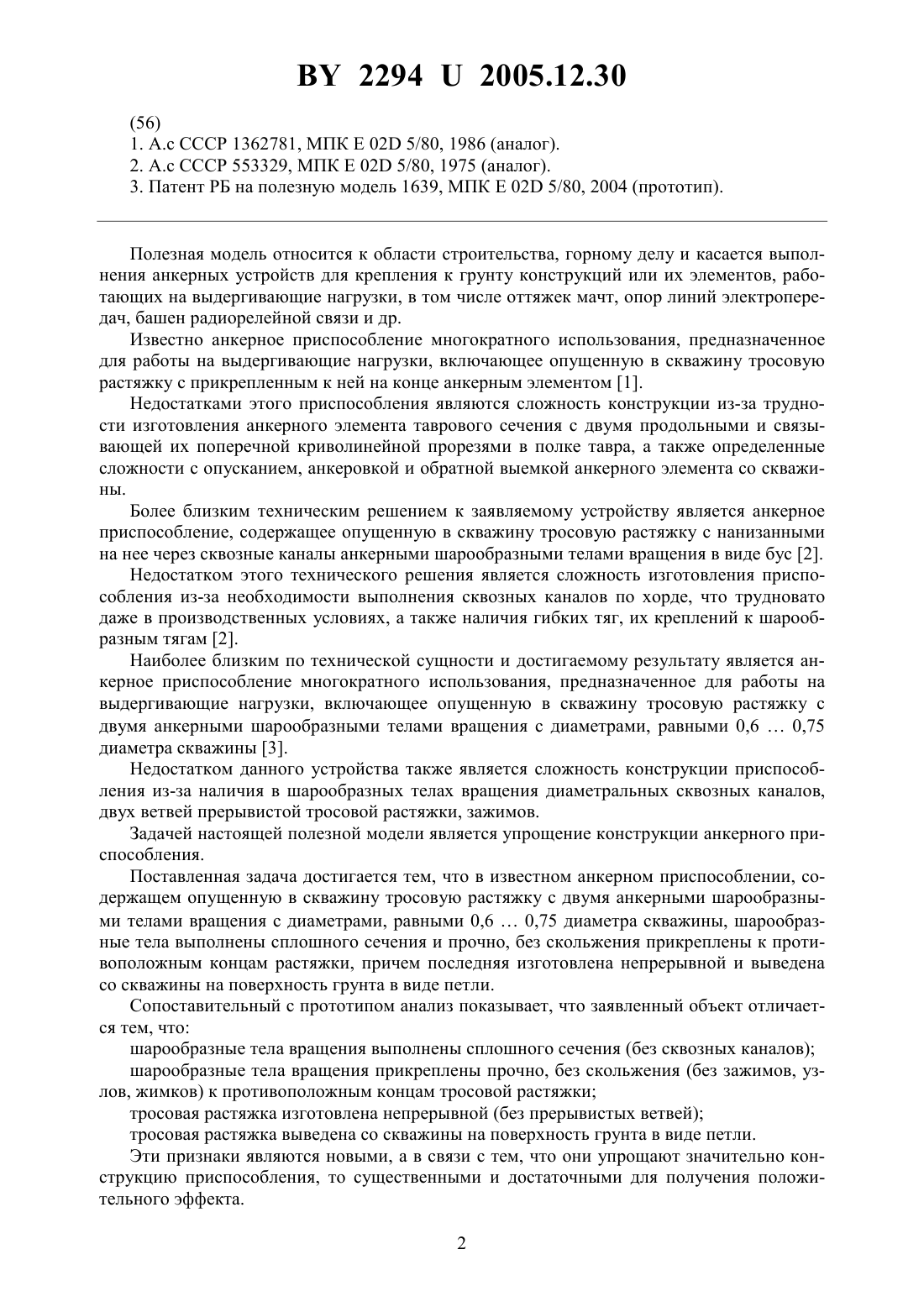

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Сташевская Надежда Александровна Пчлин Вячеслав Николаевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Анкерное приспособление, включающее опущенную в скважину тросовую растяжку с двумя анкерными шарообразными телами вращения с диаметрами, равными 0,60,75 диаметра скважины, отличающееся тем, что шарообразные тела выполнены сплошного сечения и прочно, без скольжения прикреплены к противоположным концам растяжки,причем последняя изготовлена непрерывной и выведена со скважины на поверхность грунта в виде петли.(56) 1. А.с СССР 1362781, МПК 02 5/80, 1986 (аналог). 2. А.с СССР 553329, МПК 02 5/80, 1975 (аналог). 3. Патент РБ на полезную модель 1639, МПК 02 5/80, 2004 (прототип). Полезная модель относится к области строительства, горному делу и касается выполнения анкерных устройств для крепления к грунту конструкций или их элементов, работающих на выдергивающие нагрузки, в том числе оттяжек мачт, опор линий электропередач, башен радиорелейной связи и др. Известно анкерное приспособление многократного использования, предназначенное для работы на выдергивающие нагрузки, включающее опущенную в скважину тросовую растяжку с прикрепленным к ней на конце анкерным элементом 1. Недостатками этого приспособления являются сложность конструкции из-за трудности изготовления анкерного элемента таврового сечения с двумя продольными и связывающей их поперечной криволинейной прорезями в полке тавра, а также определенные сложности с опусканием, анкеровкой и обратной выемкой анкерного элемента со скважины. Более близким техническим решением к заявляемому устройству является анкерное приспособление, содержащее опущенную в скважину тросовую растяжку с нанизанными на нее через сквозные каналы анкерными шарообразными телами вращения в виде бус 2. Недостатком этого технического решения является сложность изготовления приспособления из-за необходимости выполнения сквозных каналов по хорде, что трудновато даже в производственных условиях, а также наличия гибких тяг, их креплений к шарообразным тягам 2. Наиболее близким по технической сущности и достигаемому результату является анкерное приспособление многократного использования, предназначенное для работы на выдергивающие нагрузки, включающее опущенную в скважину тросовую растяжку с двумя анкерными шарообразными телами вращения с диаметрами, равными 0,60,75 диаметра скважины 3. Недостатком данного устройства также является сложность конструкции приспособления из-за наличия в шарообразных телах вращения диаметральных сквозных каналов,двух ветвей прерывистой тросовой растяжки, зажимов. Задачей настоящей полезной модели является упрощение конструкции анкерного приспособления. Поставленная задача достигается тем, что в известном анкерном приспособлении, содержащем опущенную в скважину тросовую растяжку с двумя анкерными шарообразными телами вращения с диаметрами, равными 0,60,75 диаметра скважины, шарообразные тела выполнены сплошного сечения и прочно, без скольжения прикреплены к противоположным концам растяжки, причем последняя изготовлена непрерывной и выведена со скважины на поверхность грунта в виде петли. Сопоставительный с прототипом анализ показывает, что заявленный объект отличается тем, что шарообразные тела вращения выполнены сплошного сечения (без сквозных каналов) шарообразные тела вращения прикреплены прочно, без скольжения (без зажимов, узлов, жимков) к противоположным концам тросовой растяжки тросовая растяжка изготовлена непрерывной (без прерывистых ветвей) тросовая растяжка выведена со скважины на поверхность грунта в виде петли. Эти признаки являются новыми, а в связи с тем, что они упрощают значительно конструкцию приспособления, то существенными и достаточными для получения положительного эффекта. 2 22942005.12.30 Работоспособность заявленной модели, как и прототипа, достигается за счет расклинивающего эффекта шарообразных тел вращения в скважине, причем выдергивая одну ветвь растяжки (предположим, левую) приспособление стопорится в скважине, а выдергивая вторую ветвь растяжки (предположим, правую) приспособление свободно вынимается со скважины для повторного использования. Сравнение заявленного объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения. Сущность заявленного решения поясняется чертежом, где изображен общий вид приспособления после опускания в скважину и анкеровки какой-либо конструкции к грунту основания. Обозначения 1 - тросовая растяжка 2, 3 - шарообразные тела вращения 4 - петля 5 левая ветвь 6 - правая ветвь. Анкерное приспособление содержит опущенную в скважину тросовую растяжку 1,прочно, без скольжения прикрепленную двумя концами к двум шарообразным телам вращения 2, 3 сплошного сечения, например, при помощи сварки и хомутов, тросовая растяжка 1 изготовлена непрерывной и выведена со скважины на поверхность грунта в виде петли 4 и содержит две непрерывных левую 5 и правую 6 ветви. Для опускания шарообразных тел вращения 2, 3 (на первом этапе) в скважину с поверхности грунта на левой ветви 5 тросовой растяжки 1 опускают до дна вначале шарообразное тело вращения 3, а затем на правой ветви 6 тросовой растяжки 1 - тело вращения 2 вплоть до их полного соприкосновения. Далее (на втором этапе) подтягивают левую ветвь 5 тросовой растяжки 1 до ее полного натяжения. Происходит расклинивание шаров 3, 2 в скважине, анкерное приспособление готово к эксплуатации, а левая ветвь 5 способна воспринимать выдергивающие динамические или статические нагрузки. Для выемки анкерного приспособления из скважины (третий этап) полезную выдергивающую нагрузку снимают и за правую ветвь 6 растяжки 1 на поверхность вынимают сначала шарообразное тело 2, а затем за левую ветвь 5 - шарообразное тело 3. Конструкция приспособления намного проще известной, надежна и удобна в эксплуатации, многократно оборачиваемая. Технология производства работ проста, анкеровка очевидна. Конкретный размер экономического эффекта трудно поддается денежному исчислению, однако возможность его получения достоверна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
