Контейнер для пули к гладкоствольному ружью

Номер патента: U 8106

Опубликовано: 30.04.2012

Автор: Щербаков Сергей Александрович

Скачать PDF файл.

Текст

Смотреть все

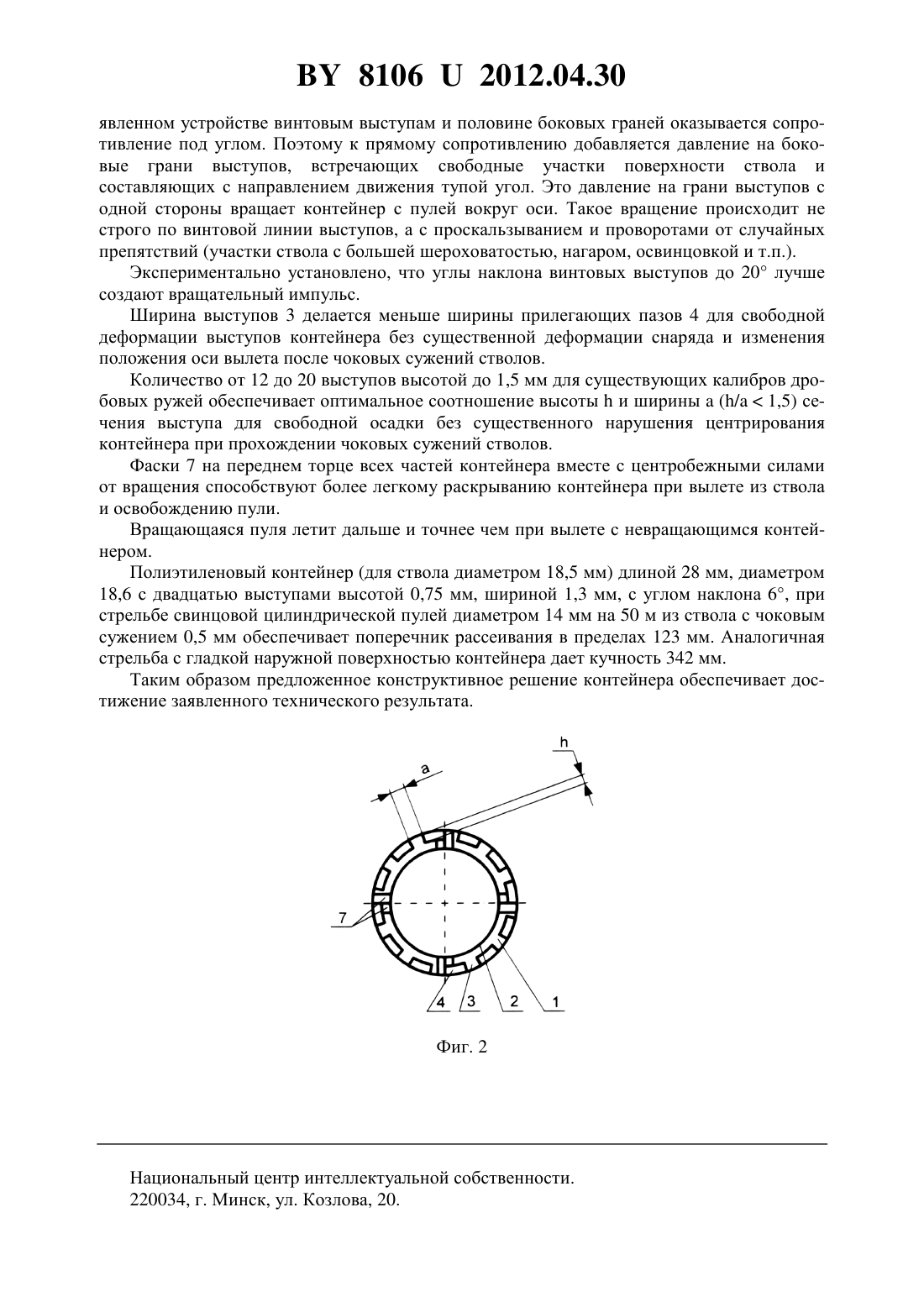

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНТЕЙНЕР ДЛЯ ПУЛИ К ГЛАДКОСТВОЛЬНОМУ РУЖЬЮ(71) Заявитель Учреждение образования Гомельский государственный технический университет имени П.О.Сухого(72) Автор Щербаков Сергей Александрович(73) Патентообладатель Учреждение образования Гомельский государственный технический университет имени П.О.Сухого(57) Контейнер для пули к гладкоствольному ружью, состоящий из четырех сопряженных одинаковых частей неметаллического цилиндра, с внутренней поверхностью, соответствующей наружной поверхности пули, отличающийся тем, что контейнер в сборе выполнен длиной не менее полутора диаметров ствола и наружным диаметром на 0,05-0,1 мм больше диаметра ствола, на его наружной поверхности выполнены винтовые выступы,ширина которых не больше ширины прилегающих пазов, в количестве от 12 до 20, с углом наклона к оси контейнера до 20 и высотой до 1,5 мм, в местах сопряжения частей контейнера на переднем торце выполнены фаски.(56) 1. Трофимов В.Н., Трофимов А.В. Современные охотничьи боеприпасы для гладкоствольного оружия. Пули и пулевые патроны Справочник. - М. Издательский дом Рученькиных, 2007. - С. 60, рис. 3. 2. Трофимов В.Н., Трофимов А.В. Современные охотничьи боеприпасы для гладкоствольного оружия. Пули и пулевые патроны Справочник. - М. Издательский дом Рученькиных, 2007. - С. 209, рис. 97. 3. Трофимов В.П., Трофимов А.В. Современные охотничьи боеприпасы для гладкоствольного оружия. Пули и пулевые патроны Справочник. - М. Издательский дом Рученькиных, 2007. - С. 129, рис. 51. 4. Трофимов В.П., Трофимов А.В. Современные охотничьи боеприпасы для гладкоствольного оружия. Пули и пулевые патроны Справочник. - М. Издательский дом Рученькиных, 2007. - С. 123, рис. 46 (прототип). 81062012.04.30 Полезная модель относится к пыжам для патронов гладкоствольных ружей. Известны 1 контейнеры в виде неметаллических колпачков, поддонов, стаканчиков,трубок для снаряжения подкалиберных пуль. Известен контейнер, состоящий из двух частей, для трех круглых подкалиберных пуль 2. Известен 3 двудольный пластмассовый контейнер с внутренними фасками для стреловидных пуль. Наиболее близким техническим решением 4 является неметаллический контейнер для пули к гладкоствольному ружью, состоящий из четырех сопряженных одинаковых частей неметаллического цилиндра, с внутренней поверхностью, соответствующей наружной поверхности пули. При выстреле этот контейнер, проходя чоковое сужение ствола охотничьего ружья, получает пластическую деформацию по всему объему. Такая деформация из-за разной плотности или твердости материала контейнера приводит к смещению оси вылета пули. Это ухудшает точность и кучность попаданий. Задачей заявляемой полезной модели является повышение точности и кучности стрельбы пулями из гладкоствольного охотничьего оружия за счет создания вращения контейнера вокруг оси при вылете из ствола. Задача решается тем, что контейнер для снаряда к гладкоствольному ружью, состоящий из четырех сопряженных одинаковых частей неметаллического цилиндра, с внутренней поверхностью, соответствующей наружной поверхности пули, согласно полезной модели, имеет длину не менее полутора диаметров ствола и наружный диаметр на 0,050,1 мм больше диаметра ствола, на его наружной поверхности выполнены винтовые выступы, ширина которых не больше ширины прилегающих пазов, в количестве от 12 до 20,с углом наклона к оси контейнера до 20 и высотой до 1,5 мм, а в местах сопряжения частей контейнера на переднем торце выполнены фаски. Заявленное конструктивное исполнение контейнера в сборе обеспечивает его вращение в стволе ружья, при вылете из ствола улучшенное раскрывание контейнера и стабильный полет пули. На фиг. 1 изображен контейнер в сборе для пули. На фиг. 2 изображен передний торец контейнера в сборе для пули. Контейнер в сборе для пули к гладкоствольному ружью состоит из четырех одинаковых частей 1 с внутренней поверхностью 2. На наружной поверхности выполнены винтовые выступы 3 (ширинойи высотой ) с прилегающими к ним пазами 4, наклоненными под углом до 20 к оси контейнера, в количестве от 12 до 20. Между передней торцовой поверхностью 5 и поверхностями сопряжения 6 частей контейнера выполнены фаски 7. Пуля, снаряженная в контейнер под действием пороховых газов выходит из гильзы,попадает в ствол, разгоняется и вылетает по оси ствола. Материалом для контейнера может быть дерево, пенопласт, любой из термопластов,допускающий изготовление литьем под давлением. Для хорошего центрирования в стволе ружья длина контейнераизготавливается не менее полутора диаметров . Внутренняя поверхность частей контейнера плотно охватывает (без диаметральных зазоров) наружную поверхность пули. Винтовые выступы 3 наружной поверхности контейнера диаметром , на 0,05-0,1 мм превышающим диаметр ствола, центрируют контейнер и пулю и создают вращательный импульс вокруг оси. Механизм создания этого вращательного импульса объясняется тем, что всякое движение в противодействующей среде проходит по пути наименьшего сопротивления. Для неметаллического контейнера, упруго деформированного в стволе за счет натяга 0,05-0,1 и проталкиваемого пороховыми газами по стволу, такой средой будет внутренняя поверхность ствола. При наличии у контейнера снаружи прямых выступов, у которых все боковые грани параллельны движению, прямое сопротивление движению по стволу происходит только на участках выступов, перпендикулярных оси ствола и контейнера. В за 2 81062012.04.30 явленном устройстве винтовым выступам и половине боковых граней оказывается сопротивление под углом. Поэтому к прямому сопротивлению добавляется давление на боковые грани выступов, встречающих свободные участки поверхности ствола и составляющих с направлением движения тупой угол. Это давление на грани выступов с одной стороны вращает контейнер с пулей вокруг оси. Такое вращение происходит не строго по винтовой линии выступов, а с проскальзыванием и проворотами от случайных препятствий (участки ствола с большей шероховатостью, нагаром, освинцовкой и т.п.). Экспериментально установлено, что углы наклона винтовых выступов до 20 лучше создают вращательный импульс. Ширина выступов 3 делается меньше ширины прилегающих пазов 4 для свободной деформации выступов контейнера без существенной деформации снаряда и изменения положения оси вылета после чоковых сужений стволов. Количество от 12 до 20 выступов высотой до 1,5 мм для существующих калибров дробовых ружей обеспечивает оптимальное соотношение высотыи ширины(/1,5) сечения выступа для свободной осадки без существенного нарушения центрирования контейнера при прохождении чоковых сужений стволов. Фаски 7 на переднем торце всех частей контейнера вместе с центробежными силами от вращения способствуют более легкому раскрыванию контейнера при вылете из ствола и освобождению пули. Вращающаяся пуля летит дальше и точнее чем при вылете с невращающимся контейнером. Полиэтиленовый контейнер (для ствола диаметром 18,5 мм) длиной 28 мм, диаметром 18,6 с двадцатью выступами высотой 0,75 мм, шириной 1,3 мм, с углом наклона 6, при стрельбе свинцовой цилиндрической пулей диаметром 14 мм на 50 м из ствола с чоковым сужением 0,5 мм обеспечивает поперечник рассеивания в пределах 123 мм. Аналогичная стрельба с гладкой наружной поверхностью контейнера дает кучность 342 мм. Таким образом предложенное конструктивное решение контейнера обеспечивает достижение заявленного технического результата. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: F42B 7/08

Метки: пули, гладкоствольному, ружью, контейнер
