Комбинированный однодисковый сошник для узкорядного посева

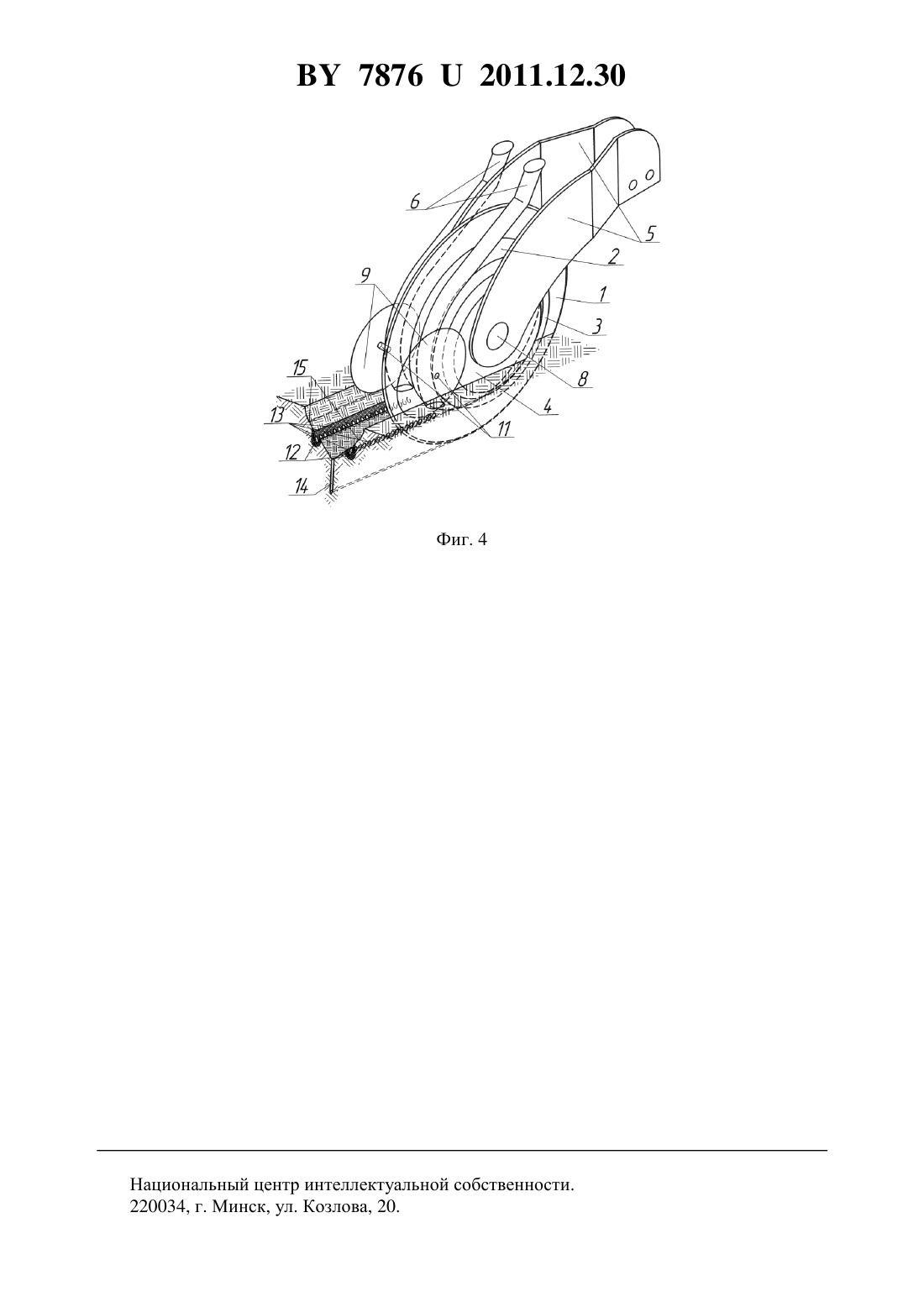

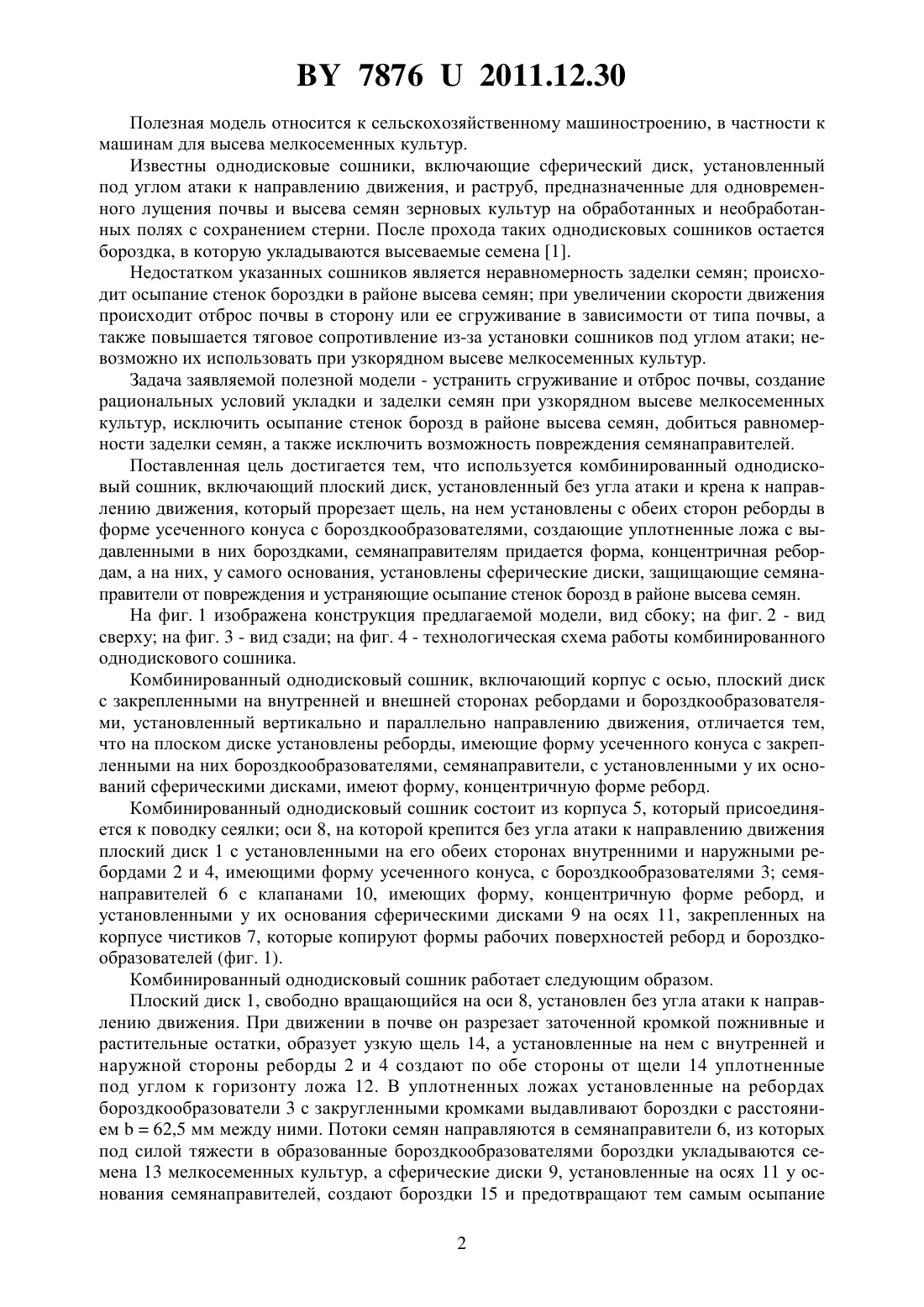

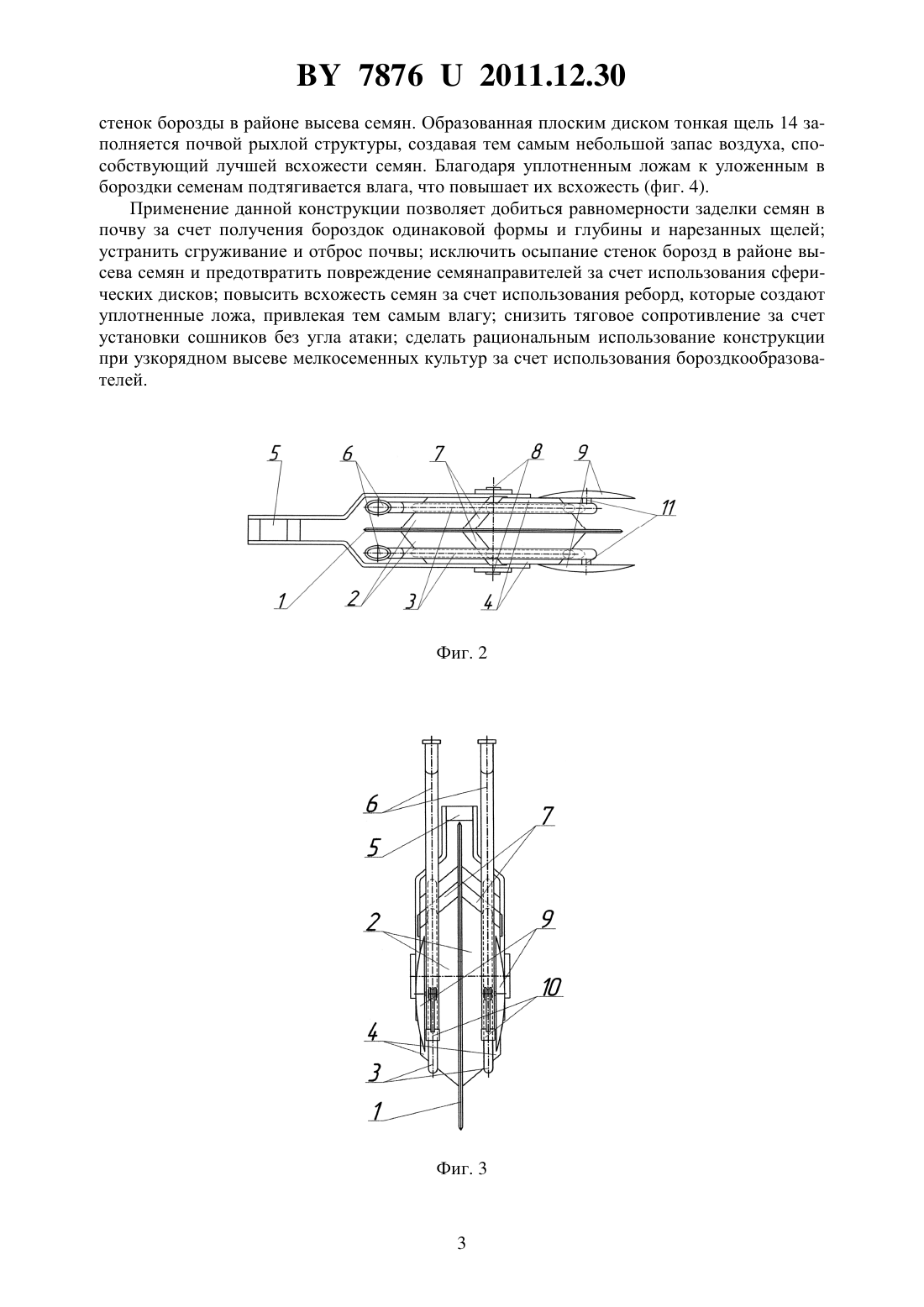

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБИНИРОВАННЫЙ ОДНОДИСКОВЫЙ СОШНИК ДЛЯ УЗКОРЯДНОГО ПОСЕВА(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Колос Степан Владимирович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Комбинированный однодисковый сошник, включающий корпус с осью, плоский диск с закрепленными на внутренней и внешней сторонах ребордами и бороздкообразователями, установленный вертикально и параллельно направлению движения, отличающийся тем, что на плоском диске установлены реборды, имеющие форму усеченного конуса, с закрепленными на них бороздкообразователями, семянаправители, с установленными у их оснований сферическими дисками, имеют форму, концентричную форме реборд.(56) 1. Кленин Н.И., Сакун В.А. Сельскохозяйственные и мелиоративные машины, элементы теории рабочих процессов, расчет регулировочных параметров и режимов работы. Москва Колос, 1980. - С. 189, рис. 135. 78762011.12.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для высева мелкосеменных культур. Известны однодисковые сошники, включающие сферический диск, установленный под углом атаки к направлению движения, и раструб, предназначенные для одновременного лущения почвы и высева семян зерновых культур на обработанных и необработанных полях с сохранением стерни. После прохода таких однодисковых сошников остается бороздка, в которую укладываются высеваемые семена 1. Недостатком указанных сошников является неравномерность заделки семян происходит осыпание стенок бороздки в районе высева семян при увеличении скорости движения происходит отброс почвы в сторону или ее сгруживание в зависимости от типа почвы, а также повышается тяговое сопротивление из-за установки сошников под углом атаки невозможно их использовать при узкорядном высеве мелкосеменных культур. Задача заявляемой полезной модели - устранить сгруживание и отброс почвы, создание рациональных условий укладки и заделки семян при узкорядном высеве мелкосеменных культур, исключить осыпание стенок борозд в районе высева семян, добиться равномерности заделки семян, а также исключить возможность повреждения семянаправителей. Поставленная цель достигается тем, что используется комбинированный однодисковый сошник, включающий плоский диск, установленный без угла атаки и крена к направлению движения, который прорезает щель, на нем установлены с обеих сторон реборды в форме усеченного конуса с бороздкообразователями, создающие уплотненные ложа с выдавленными в них бороздками, семянаправителям придается форма, концентричная ребордам, а на них, у самого основания, установлены сферические диски, защищающие семянаправители от повреждения и устраняющие осыпание стенок борозд в районе высева семян. На фиг. 1 изображена конструкция предлагаемой модели, вид сбоку на фиг. 2 - вид сверху на фиг. 3 - вид сзади на фиг. 4 - технологическая схема работы комбинированного однодискового сошника. Комбинированный однодисковый сошник, включающий корпус с осью, плоский диск с закрепленными на внутренней и внешней сторонах ребордами и бороздкообразователями, установленный вертикально и параллельно направлению движения, отличается тем,что на плоском диске установлены реборды, имеющие форму усеченного конуса с закрепленными на них бороздкообразователями, семянаправители, с установленными у их оснований сферическими дисками, имеют форму, концентричную форме реборд. Комбинированный однодисковый сошник состоит из корпуса 5, который присоединяется к поводку сеялки оси 8, на которой крепится без угла атаки к направлению движения плоский диск 1 с установленными на его обеих сторонах внутренними и наружными ребордами 2 и 4, имеющими форму усеченного конуса, с бороздкообразователями 3 семянаправителей 6 с клапанами 10, имеющих форму, концентричную форме реборд, и установленными у их основания сферическими дисками 9 на осях 11, закрепленных на корпусе чистиков 7, которые копируют формы рабочих поверхностей реборд и бороздкообразователей (фиг. 1). Комбинированный однодисковый сошник работает следующим образом. Плоский диск 1, свободно вращающийся на оси 8, установлен без угла атаки к направлению движения. При движении в почве он разрезает заточенной кромкой пожнивные и растительные остатки, образует узкую щель 14, а установленные на нем с внутренней и наружной стороны реборды 2 и 4 создают по обе стороны от щели 14 уплотненные под углом к горизонту ложа 12. В уплотненных ложах установленные на ребордах бороздкообразователи 3 с закругленными кромками выдавливают бороздки с расстоянием 62,5 мм между ними. Потоки семян направляются в семянаправители 6, из которых под силой тяжести в образованные бороздкообразователями бороздки укладываются семена 13 мелкосеменных культур, а сферические диски 9, установленные на осях 11 у основания семянаправителей, создают бороздки 15 и предотвращают тем самым осыпание 2 78762011.12.30 стенок борозды в районе высева семян. Образованная плоским диском тонкая щель 14 заполняется почвой рыхлой структуры, создавая тем самым небольшой запас воздуха, способствующий лучшей всхожести семян. Благодаря уплотненным ложам к уложенным в бороздки семенам подтягивается влага, что повышает их всхожесть (фиг. 4). Применение данной конструкции позволяет добиться равномерности заделки семян в почву за счет получения бороздок одинаковой формы и глубины и нарезанных щелей устранить сгруживание и отброс почвы исключить осыпание стенок борозд в районе высева семян и предотвратить повреждение семянаправителей за счет использования сферических дисков повысить всхожесть семян за счет использования реборд, которые создают уплотненные ложа, привлекая тем самым влагу снизить тяговое сопротивление за счет установки сошников без угла атаки сделать рациональным использование конструкции при узкорядном высеве мелкосеменных культур за счет использования бороздкообразователей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
