Устройство для осеменения пчелиных маток

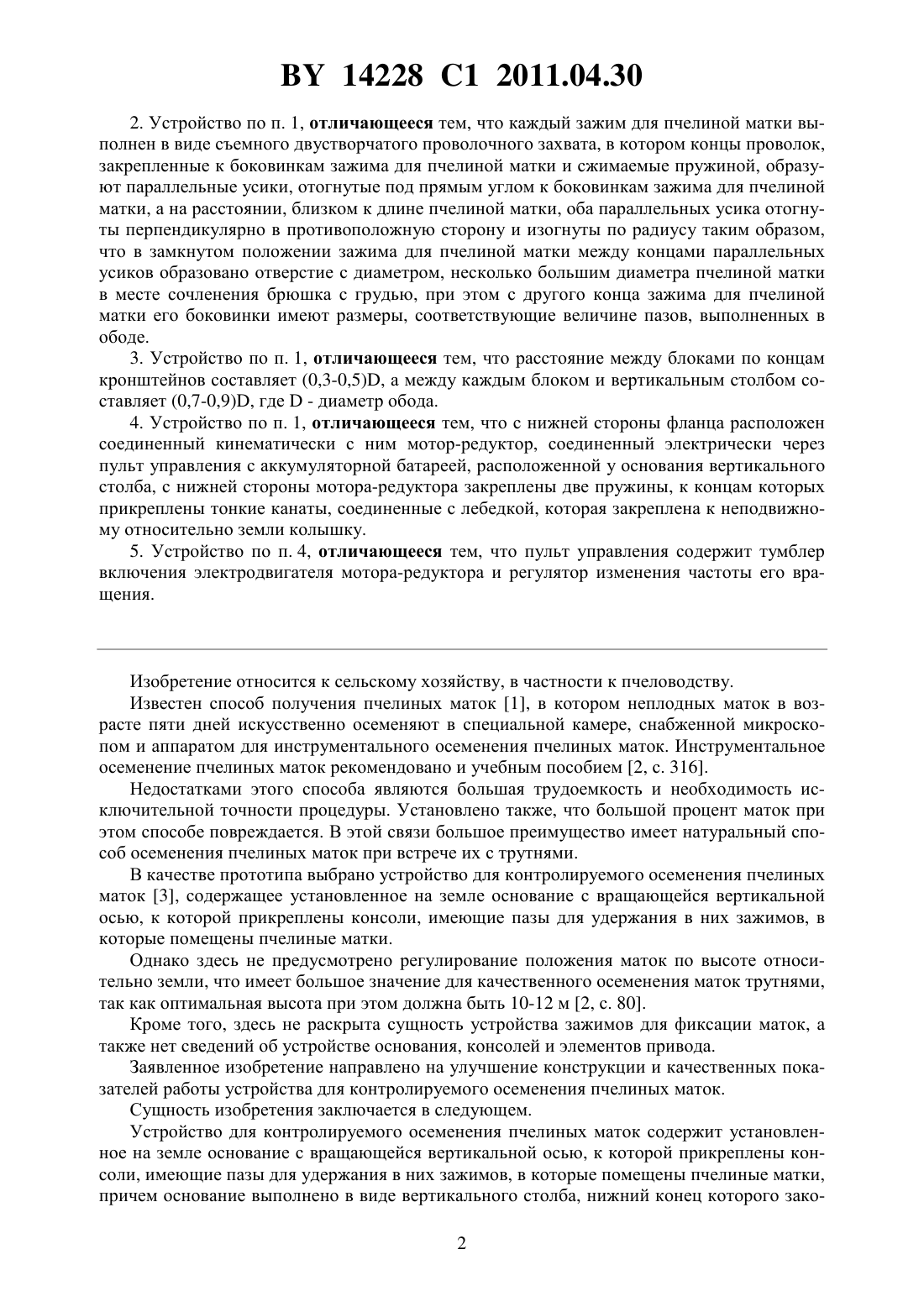

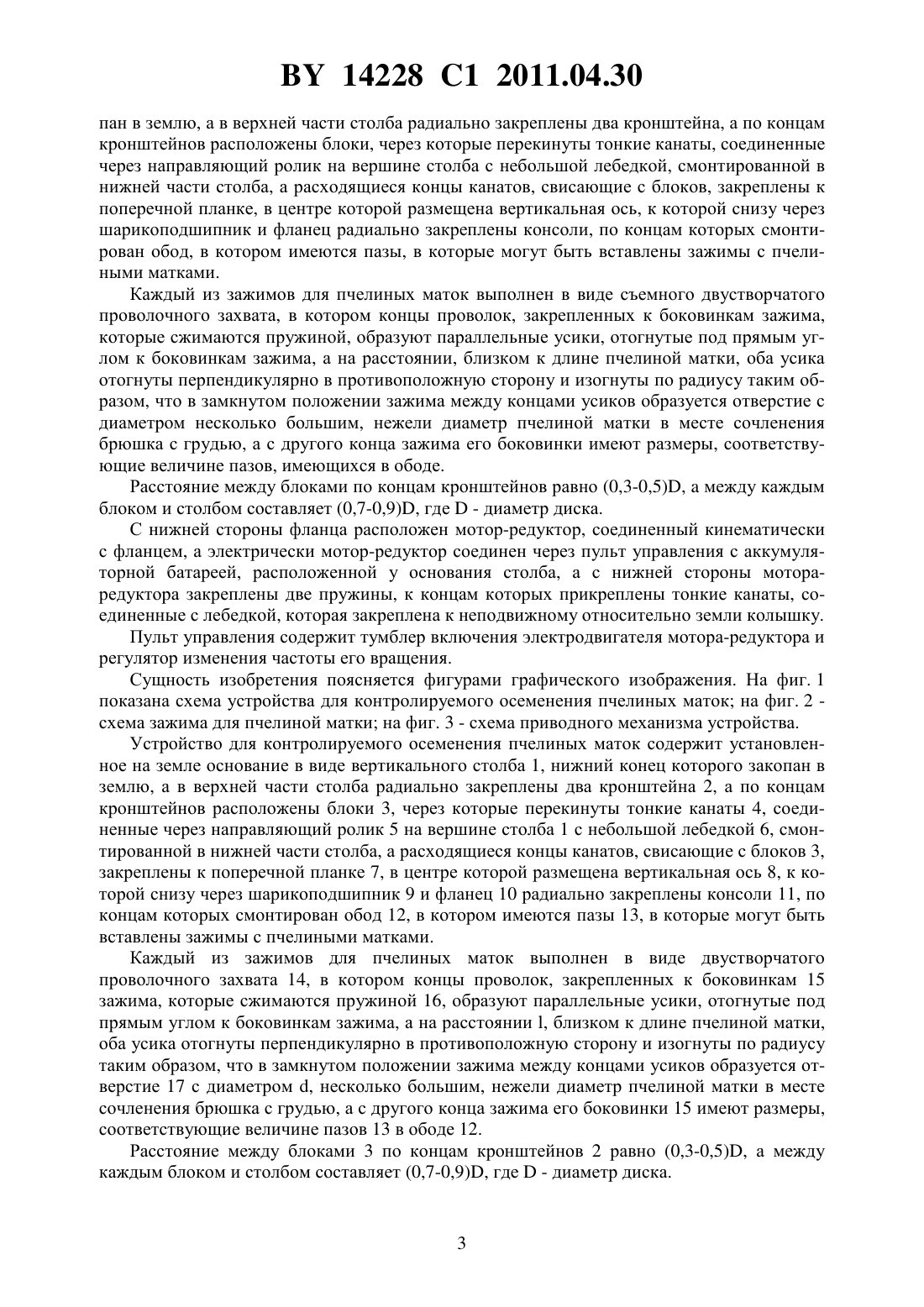

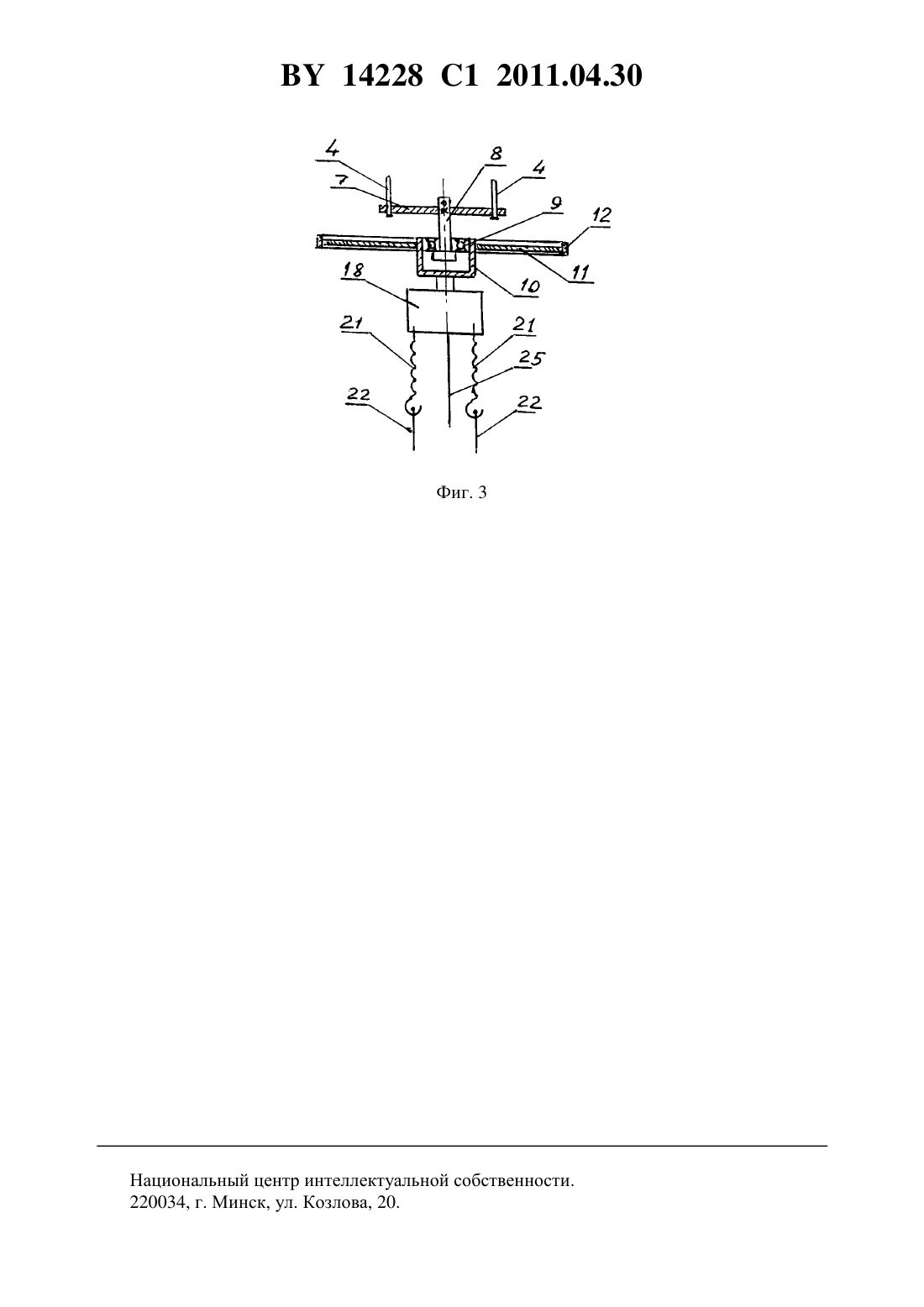

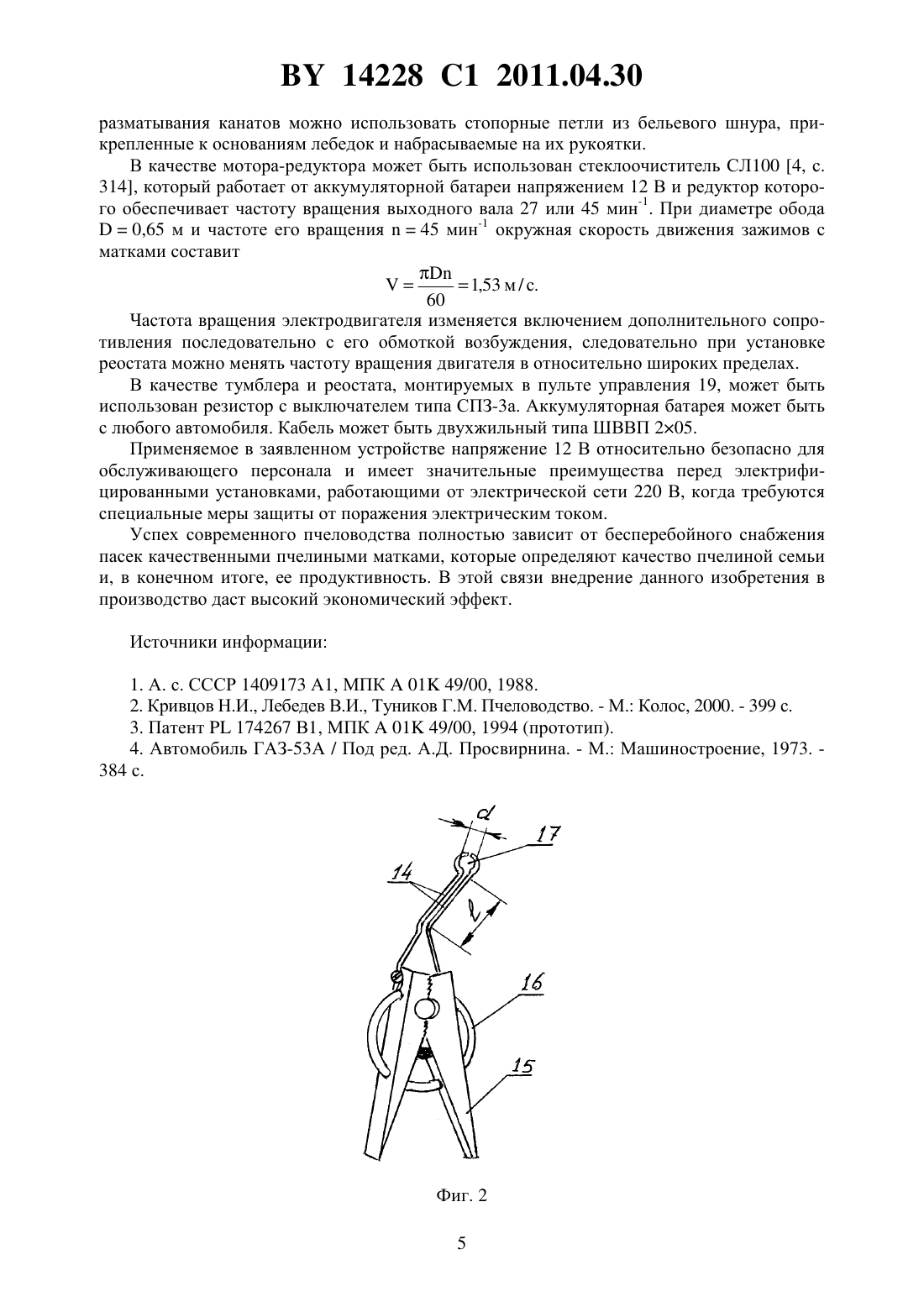

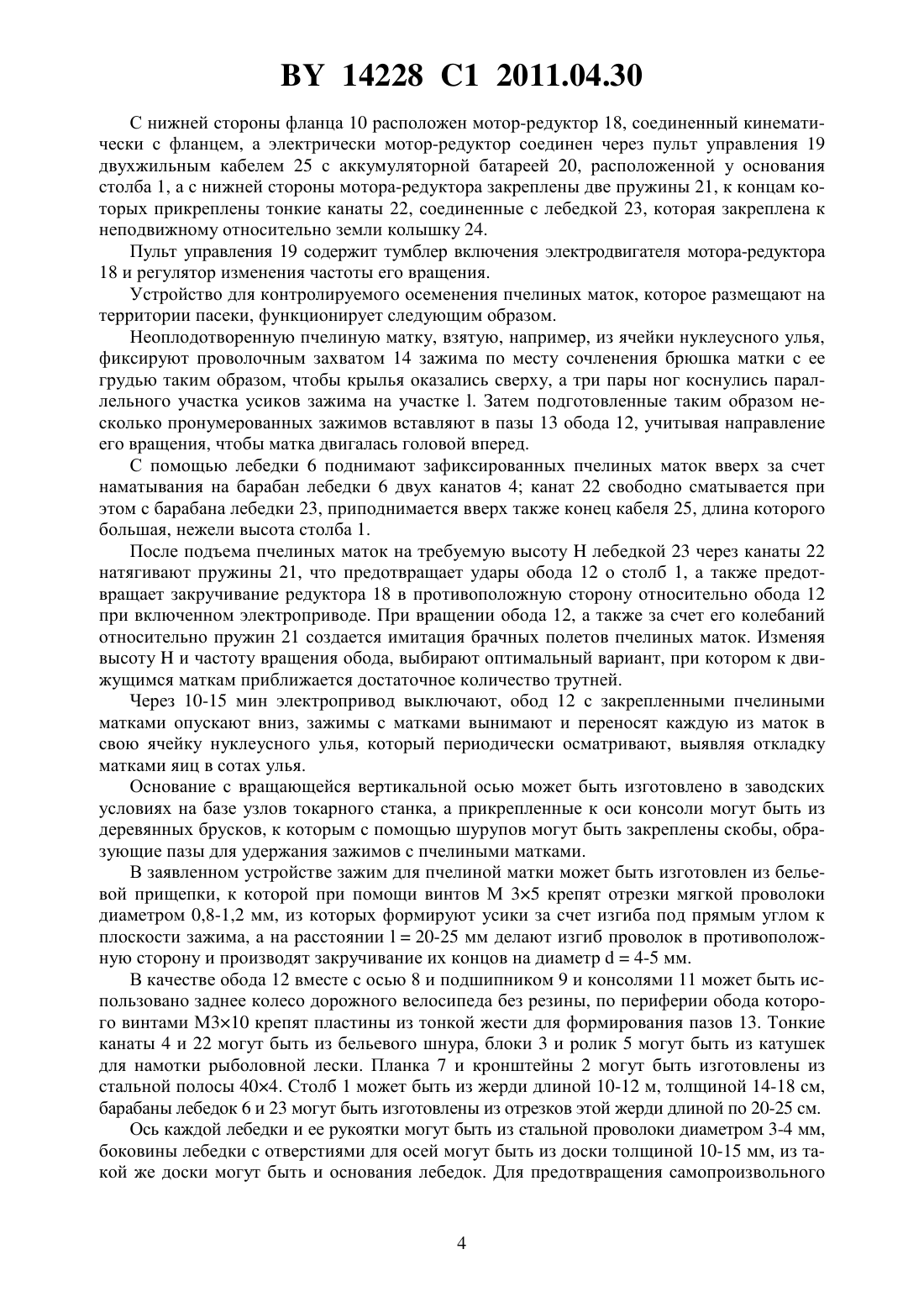

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОСЕМЕНЕНИЯ ПЧЕЛИНЫХ МАТОК(71) Заявитель Учреждение образования Гродненский государственный аграрный университет(72) Авторы Халько Николай Викторович Пестис Мария Вацлавовна Ладутько Сергей Николаевич Пестис Витольд Казимирович(73) Патентообладатель Учреждение образования Гродненский государственный аграрный университет(57) 1. Устройство для осеменения пчелиных маток, включающее основание, выполненное в виде вертикального столба, закапываемого нижним концом в землю, в верхней части которого радиально закреплены два кронштейна, по концам которых расположены блоки,через которые перекинуты тонкие канаты, соединенные через направляющий ролик на вершине вертикального столба с небольшой лебедкой, смонтированной в нижней части столба, причем расходящиеся концы тонких канатов, свисающие с блоков, закреплены к поперечной планке, в центре которой размещена вертикальная ось, к которой снизу через шарикоподшипник и фланец радиально закреплены консоли, по концам которых смонтирован обод с пазами, в которые вставлены зажимы для пчелиных маток. 14228 1 2011.04.30 2. Устройство по п. 1, отличающееся тем, что каждый зажим для пчелиной матки выполнен в виде съемного двустворчатого проволочного захвата, в котором концы проволок,закрепленные к боковинкам зажима для пчелиной матки и сжимаемые пружиной, образуют параллельные усики, отогнутые под прямым углом к боковинкам зажима для пчелиной матки, а на расстоянии, близком к длине пчелиной матки, оба параллельных усика отогнуты перпендикулярно в противоположную сторону и изогнуты по радиусу таким образом,что в замкнутом положении зажима для пчелиной матки между концами параллельных усиков образовано отверстие с диаметром, несколько большим диаметра пчелиной матки в месте сочленения брюшка с грудью, при этом с другого конца зажима для пчелиной матки его боковинки имеют размеры, соответствующие величине пазов, выполненных в ободе. 3. Устройство по п. 1, отличающееся тем, что расстояние между блоками по концам кронштейнов составляет (0,3-0,5), а между каждым блоком и вертикальным столбом составляет (0,7-0,9), где- диаметр обода. 4. Устройство по п. 1, отличающееся тем, что с нижней стороны фланца расположен соединенный кинематически с ним мотор-редуктор, соединенный электрически через пульт управления с аккумуляторной батареей, расположенной у основания вертикального столба, с нижней стороны мотора-редуктора закреплены две пружины, к концам которых прикреплены тонкие канаты, соединенные с лебедкой, которая закреплена к неподвижному относительно земли колышку. 5. Устройство по п. 4, отличающееся тем, что пульт управления содержит тумблер включения электродвигателя мотора-редуктора и регулятор изменения частоты его вращения. Изобретение относится к сельскому хозяйству, в частности к пчеловодству. Известен способ получения пчелиных маток 1, в котором неплодных маток в возрасте пяти дней искусственно осеменяют в специальной камере, снабженной микроскопом и аппаратом для инструментального осеменения пчелиных маток. Инструментальное осеменение пчелиных маток рекомендовано и учебным пособием 2, с. 316. Недостатками этого способа являются большая трудоемкость и необходимость исключительной точности процедуры. Установлено также, что большой процент маток при этом способе повреждается. В этой связи большое преимущество имеет натуральный способ осеменения пчелиных маток при встрече их с трутнями. В качестве прототипа выбрано устройство для контролируемого осеменения пчелиных маток 3, содержащее установленное на земле основание с вращающейся вертикальной осью, к которой прикреплены консоли, имеющие пазы для удержания в них зажимов, в которые помещены пчелиные матки. Однако здесь не предусмотрено регулирование положения маток по высоте относительно земли, что имеет большое значение для качественного осеменения маток трутнями,так как оптимальная высота при этом должна быть 10-12 м 2, с. 80. Кроме того, здесь не раскрыта сущность устройства зажимов для фиксации маток, а также нет сведений об устройстве основания, консолей и элементов привода. Заявленное изобретение направлено на улучшение конструкции и качественных показателей работы устройства для контролируемого осеменения пчелиных маток. Сущность изобретения заключается в следующем. Устройство для контролируемого осеменения пчелиных маток содержит установленное на земле основание с вращающейся вертикальной осью, к которой прикреплены консоли, имеющие пазы для удержания в них зажимов, в которые помещены пчелиные матки,причем основание выполнено в виде вертикального столба, нижний конец которого зако 2 14228 1 2011.04.30 пан в землю, а в верхней части столба радиально закреплены два кронштейна, а по концам кронштейнов расположены блоки, через которые перекинуты тонкие канаты, соединенные через направляющий ролик на вершине столба с небольшой лебедкой, смонтированной в нижней части столба, а расходящиеся концы канатов, свисающие с блоков, закреплены к поперечной планке, в центре которой размещена вертикальная ось, к которой снизу через шарикоподшипник и фланец радиально закреплены консоли, по концам которых смонтирован обод, в котором имеются пазы, в которые могут быть вставлены зажимы с пчелиными матками. Каждый из зажимов для пчелиных маток выполнен в виде съемного двустворчатого проволочного захвата, в котором концы проволок, закрепленных к боковинкам зажима,которые сжимаются пружиной, образуют параллельные усики, отогнутые под прямым углом к боковинкам зажима, а на расстоянии, близком к длине пчелиной матки, оба усика отогнуты перпендикулярно в противоположную сторону и изогнуты по радиусу таким образом, что в замкнутом положении зажима между концами усиков образуется отверстие с диаметром несколько большим, нежели диаметр пчелиной матки в месте сочленения брюшка с грудью, а с другого конца зажима его боковинки имеют размеры, соответствующие величине пазов, имеющихся в ободе. Расстояние между блоками по концам кронштейнов равно (0,3-0,5),между каждым блоком и столбом составляет (0,7-0,9), где- диаметр диска. С нижней стороны фланца расположен мотор-редуктор, соединенный кинематически с фланцем, а электрически мотор-редуктор соединен через пульт управления с аккумуляторной батареей, расположенной у основания столба, а с нижней стороны мотораредуктора закреплены две пружины, к концам которых прикреплены тонкие канаты, соединенные с лебедкой, которая закреплена к неподвижному относительно земли колышку. Пульт управления содержит тумблер включения электродвигателя мотора-редуктора и регулятор изменения частоты его вращения. Сущность изобретения поясняется фигурами графического изображения. На фиг. 1 показана схема устройства для контролируемого осеменения пчелиных маток на фиг. 2 схема зажима для пчелиной матки на фиг. 3 - схема приводного механизма устройства. Устройство для контролируемого осеменения пчелиных маток содержит установленное на земле основание в виде вертикального столба 1, нижний конец которого закопан в землю, а в верхней части столба радиально закреплены два кронштейна 2, а по концам кронштейнов расположены блоки 3, через которые перекинуты тонкие канаты 4, соединенные через направляющий ролик 5 на вершине столба 1 с небольшой лебедкой 6, смонтированной в нижней части столба, а расходящиеся концы канатов, свисающие с блоков 3,закреплены к поперечной планке 7, в центре которой размещена вертикальная ось 8, к которой снизу через шарикоподшипник 9 и фланец 10 радиально закреплены консоли 11, по концам которых смонтирован обод 12, в котором имеются пазы 13, в которые могут быть вставлены зажимы с пчелиными матками. Каждый из зажимов для пчелиных маток выполнен в виде двустворчатого проволочного захвата 14, в котором концы проволок, закрепленных к боковинкам 15 зажима, которые сжимаются пружиной 16, образуют параллельные усики, отогнутые под прямым углом к боковинкам зажима, а на расстоянии , близком к длине пчелиной матки,оба усика отогнуты перпендикулярно в противоположную сторону и изогнуты по радиусу таким образом, что в замкнутом положении зажима между концами усиков образуется отверстие 17 с диаметром , несколько большим, нежели диаметр пчелиной матки в месте сочленения брюшка с грудью, а с другого конца зажима его боковинки 15 имеют размеры,соответствующие величине пазов 13 в ободе 12. Расстояние между блоками 3 по концам кронштейнов 2 равно (0,3-0,5), а между каждым блоком и столбом составляет (0,7-0,9), где- диаметр диска. 14228 1 2011.04.30 С нижней стороны фланца 10 расположен мотор-редуктор 18, соединенный кинематически с фланцем, а электрически мотор-редуктор соединен через пульт управления 19 двухжильным кабелем 25 с аккумуляторной батареей 20, расположенной у основания столба 1, а с нижней стороны мотора-редуктора закреплены две пружины 21, к концам которых прикреплены тонкие канаты 22, соединенные с лебедкой 23, которая закреплена к неподвижному относительно земли колышку 24. Пульт управления 19 содержит тумблер включения электродвигателя мотора-редуктора 18 и регулятор изменения частоты его вращения. Устройство для контролируемого осеменения пчелиных маток, которое размещают на территории пасеки, функционирует следующим образом. Неоплодотворенную пчелиную матку, взятую, например, из ячейки нуклеусного улья,фиксируют проволочным захватом 14 зажима по месту сочленения брюшка матки с ее грудью таким образом, чтобы крылья оказались сверху, а три пары ног коснулись параллельного участка усиков зажима на участке . Затем подготовленные таким образом несколько пронумерованных зажимов вставляют в пазы 13 обода 12, учитывая направление его вращения, чтобы матка двигалась головой вперед. С помощью лебедки 6 поднимают зафиксированных пчелиных маток вверх за счет наматывания на барабан лебедки 6 двух канатов 4 канат 22 свободно сматывается при этом с барабана лебедки 23, приподнимается вверх также конец кабеля 25, длина которого большая, нежели высота столба 1. После подъема пчелиных маток на требуемую высотулебедкой 23 через канаты 22 натягивают пружины 21, что предотвращает удары обода 12 о столб 1, а также предотвращает закручивание редуктора 18 в противоположную сторону относительно обода 12 при включенном электроприводе. При вращении обода 12, а также за счет его колебаний относительно пружин 21 создается имитация брачных полетов пчелиных маток. Изменяя высотуи частоту вращения обода, выбирают оптимальный вариант, при котором к движущимся маткам приближается достаточное количество трутней. Через 10-15 мин электропривод выключают, обод 12 с закрепленными пчелиными матками опускают вниз, зажимы с матками вынимают и переносят каждую из маток в свою ячейку нуклеусного улья, который периодически осматривают, выявляя откладку матками яиц в сотах улья. Основание с вращающейся вертикальной осью может быть изготовлено в заводских условиях на базе узлов токарного станка, а прикрепленные к оси консоли могут быть из деревянных брусков, к которым с помощью шурупов могут быть закреплены скобы, образующие пазы для удержания зажимов с пчелиными матками. В заявленном устройстве зажим для пчелиной матки может быть изготовлен из бельевой прищепки, к которой при помощи винтов М 35 крепят отрезки мягкой проволоки диаметром 0,8-1,2 мм, из которых формируют усики за счет изгиба под прямым углом к плоскости зажима, а на расстоянии 20-25 мм делают изгиб проволок в противоположную сторону и производят закручивание их концов на диаметр 4-5 мм. В качестве обода 12 вместе с осью 8 и подшипником 9 и консолями 11 может быть использовано заднее колесо дорожного велосипеда без резины, по периферии обода которого винтами М 310 крепят пластины из тонкой жести для формирования пазов 13. Тонкие канаты 4 и 22 могут быть из бельевого шнура, блоки 3 и ролик 5 могут быть из катушек для намотки рыболовной лески. Планка 7 и кронштейны 2 могут быть изготовлены из стальной полосы 404. Столб 1 может быть из жерди длиной 10-12 м, толщиной 14-18 см,барабаны лебедок 6 и 23 могут быть изготовлены из отрезков этой жерди длиной по 20-25 см. Ось каждой лебедки и ее рукоятки могут быть из стальной проволоки диаметром 3-4 мм,боковины лебедки с отверстиями для осей могут быть из доски толщиной 10-15 мм, из такой же доски могут быть и основания лебедок. Для предотвращения самопроизвольного 14228 1 2011.04.30 разматывания канатов можно использовать стопорные петли из бельевого шнура, прикрепленные к основаниям лебедок и набрасываемые на их рукоятки. В качестве мотора-редуктора может быть использован стеклоочиститель СЛ 100 4, с. 314, который работает от аккумуляторной батареи напряжением 12 В и редуктор которого обеспечивает частоту вращения выходного вала 27 или 45 мин-1. При диаметре обода 0,65 м и частоте его вращения 45 мин-1 окружная скорость движения зажимов с матками составит 1,53 м / с. 60 Частота вращения электродвигателя изменяется включением дополнительного сопротивления последовательно с его обмоткой возбуждения, следовательно при установке реостата можно менять частоту вращения двигателя в относительно широких пределах. В качестве тумблера и реостата, монтируемых в пульте управления 19, может быть использован резистор с выключателем типа СПЗ-3 а. Аккумуляторная батарея может быть с любого автомобиля. Кабель может быть двухжильный типа ШВВП 205. Применяемое в заявленном устройстве напряжение 12 В относительно безопасно для обслуживающего персонала и имеет значительные преимущества перед электрифицированными установками, работающими от электрической сети 220 В, когда требуются специальные меры защиты от поражения электрическим током. Успех современного пчеловодства полностью зависит от бесперебойного снабжения пасек качественными пчелиными матками, которые определяют качество пчелиной семьи и, в конечном итоге, ее продуктивность. В этой связи внедрение данного изобретения в производство даст высокий экономический эффект. Источники информации 1. А. с. СССР 1409173 А 1, МПК 01 49/00, 1988. 2. Кривцов Н.И., Лебедев В.И., Туников Г.М. Пчеловодство. - М. Колос, 2000. - 399 с. 3. Патент 174267 В 1, МПК 01 49/00, 1994 (прототип). 4. Автомобиль ГАЗ-53 А / Под ред. А.Д. Просвирнина. - М. Машиностроение, 1973. 384 с. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
