Комбинированный однодисковый сошник для узкорядного посева

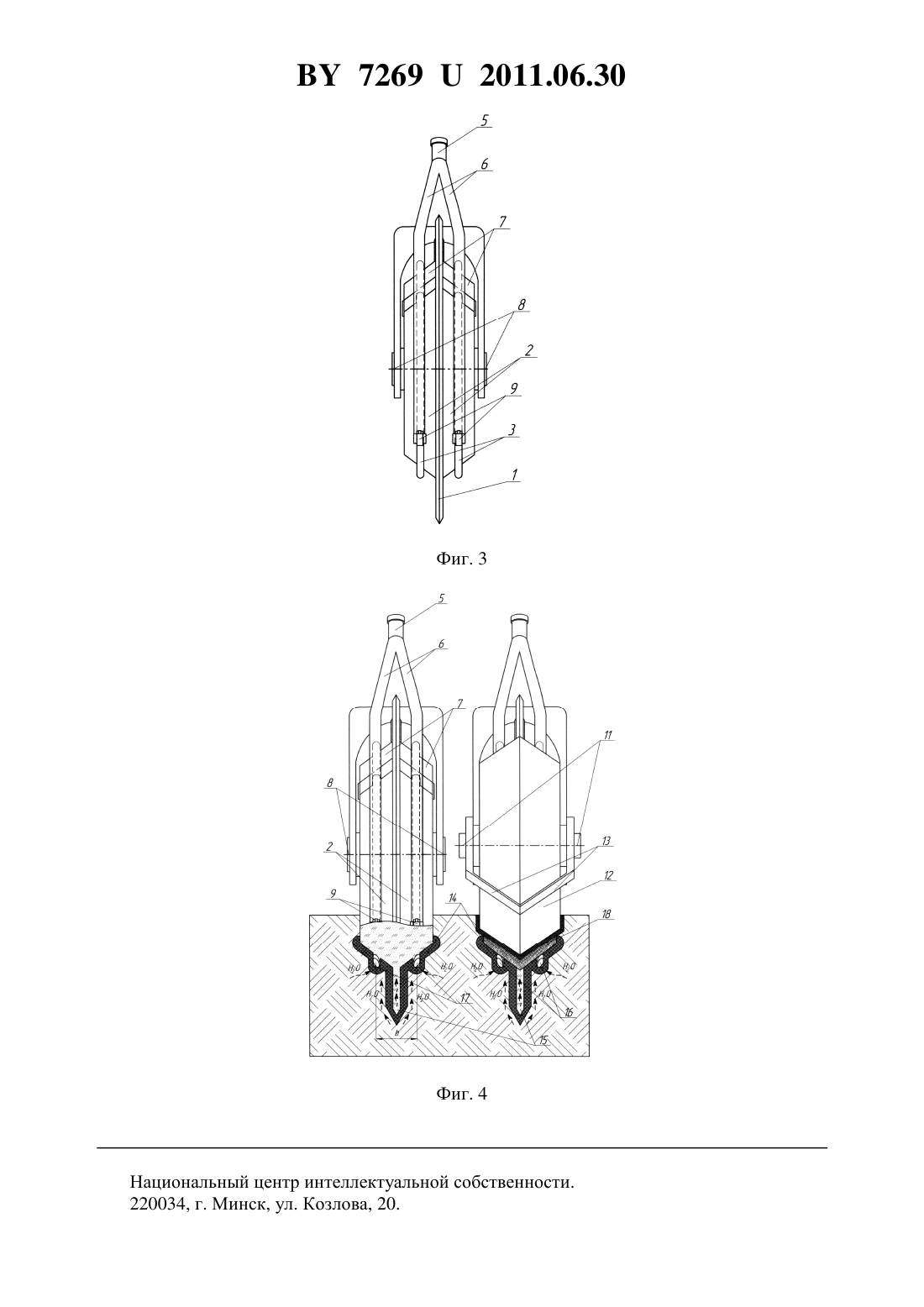

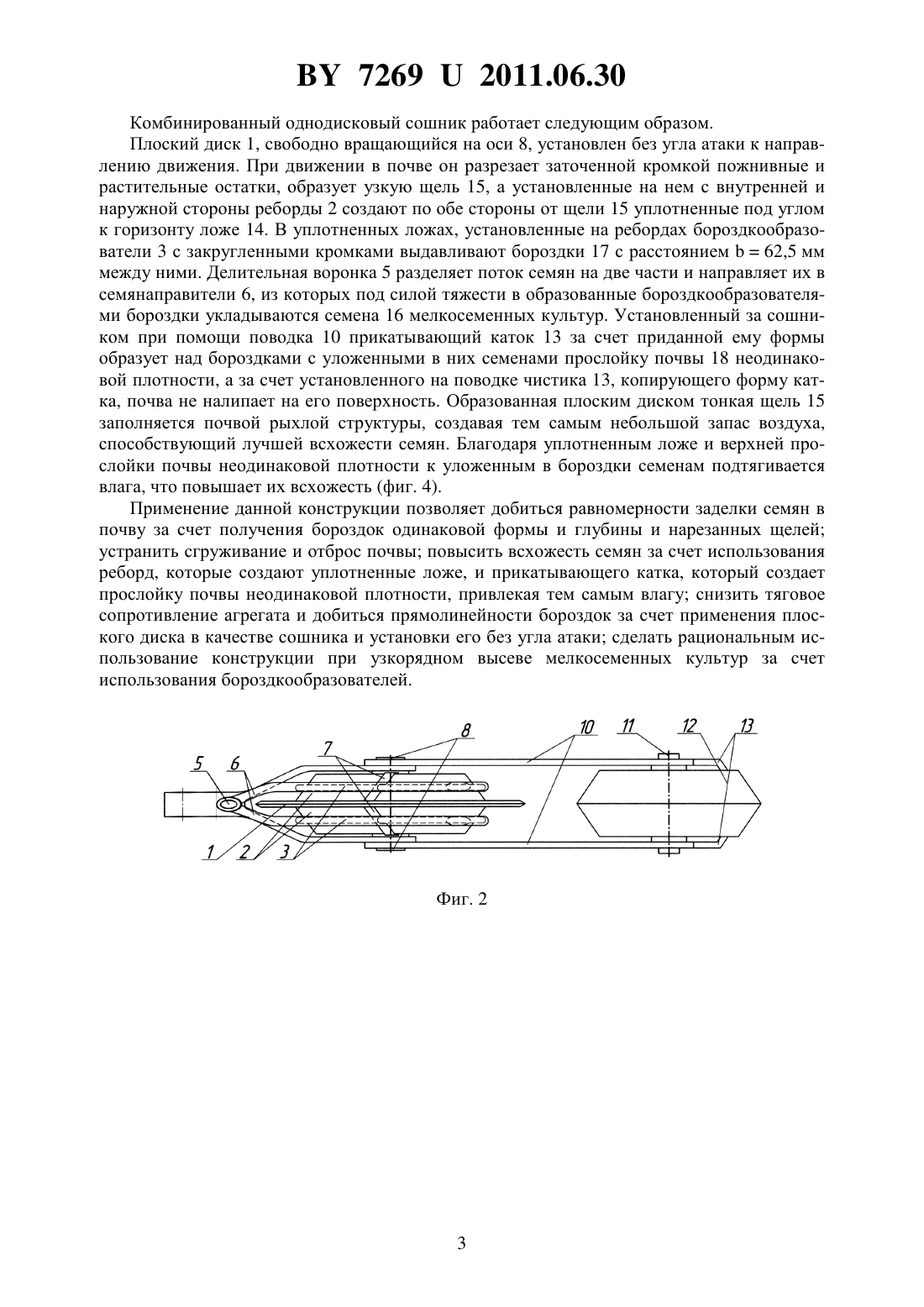

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБИНИРОВАННЫЙ ОДНОДИСКОВЫЙ СОШНИК ДЛЯ УЗКОРЯДНОГО ПОСЕВА(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Колос Степан Владимирович Ильин Владимир Иванович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Комбинированный однодисковый сошник, для узкорядного посева, включающий корпус с осью, плоский диск с закрепленными на внутренней и внешней сторонах ребордами и бороздкообразователями, установленный вертикально и параллельно направлению движения, отличающийся тем, что на плоском диске с противоположных сторон установлены симметричные реборды, имеющие форму комбинированного усеченного конуса с закрепленными на них бороздкообразователями, семянаправители, установленные вслед за ними, имеют форму концентричную форме реборд, а опорная поверхность прикатывающего катка в поперечном сечении имеет форму равнобедренного треугольника.(56) 1. Кленин Н.И., Сакун В.А. Сельскохозяйственные и мелиоративные машины элементы теории рабочих процессов, расчет регулировочных параметров и режимов работы. Москва Колос, 1980. - С. 189, рис. 135. Сошники. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для высева мелкосеменных культур. Известны однодисковые сошники, включающие сферический диск, установленный под углом атаки к направлению движения, и раструб, предназначенные для одновременного лущения почвы и высева семян зерновых культур на обработанных и необработанных полях с сохранением стерни. После прохода таких однодисковых сошников остается бороздка, в которую укладываются высеваемые семена 1. Недостатком указанных сошников является неравномерность заделки семян при увеличении скорости движения происходит отброс почвы в сторону или ее сгруживание, в зависимости от типа почвы, а также повышается тяговое сопротивление из-за установки сошников под углом атаки невозможность их использования при узкорядном высеве мелкосеменных культур. Задача заявляемой полезной модели - создание рациональных условий укладки и заделки семян при узкорядном высеве, устранение сгруживания и отброса почвы. Поставленная задача достигается тем, что используется комбинированный однодисковый сошник, включающий плоский диск, установленный без угла атаки и крена к направлению движения, который прорезает щель, на нем установлены с противоположных сторон симметричные реборды, имеющие форму комбинированного усеченного конуса с закрепленными на них бороздкообразователями, создающие уплотненные ложе с выдавленными в них бороздками, семянаправителям придается форма концентричная форме реборд, а за диском устанавливается прикатывающий каток, который в поперечном сечении имеет форму равнобедренного треугольника - симметрично форме реборд. Прикатывающий каток создает над бороздками с уложенными в них семенами прослойку почвы неодинаковой плотности. На фиг. 1 изображена конструкция предлагаемой модели, вид сбоку на фиг. 2 - вид сверху на фиг. 3 - вид сзади на фиг. 4 - технологическая схема работы комбинированного однодискового сошника. Комбинированный однодисковый сошник, включающий корпус с осью, плоский диск с закрепленными на внутренней и внешней сторонах ребордами и бороздкообразователями, установленный вертикально и параллельно направлению движения, отличающийся тем, что на плоском диске с противоположных сторон установлены симметричные реборды, имеющие форму комбинированного усеченного конуса с закрепленными на них бороздкообразователями, семянаправители, установленные вслед за ними, имеют форму концентричную форме реборд, а опорная поверхность прикатывающего катка в поперечном сечении имеет форму равнобедренного треугольника. Комбинированный однодисковый сошник состоит из корпуса 4, который присоединяется к поводку сеялки оси 8, на которой крепится без угла атаки к направлению движения плоский диск 1 с установленными на его обеих сторонах ребордами 2, имеющими форму усеченного конуса с бороздкообразователями 3 делительной воронки 5 и семянаправителей 6 с клапанами 9, имеющих форму, концентричную форме реборд закрепленных на корпусе чистиков 7, которые копируют формы рабочих поверхностей реборд и бороздкообразователей поводка 10 с закрепленным на оси 11 прикатывающим катом 12, который в поперечном сечении имеет форму равнобедренного треугольника - симметричную форме реборд, с установленным на поводке чистиком 13 (фиг. 1). 2 72692011.06.30 Комбинированный однодисковый сошник работает следующим образом. Плоский диск 1, свободно вращающийся на оси 8, установлен без угла атаки к направлению движения. При движении в почве он разрезает заточенной кромкой пожнивные и растительные остатки, образует узкую щель 15, а установленные на нем с внутренней и наружной стороны реборды 2 создают по обе стороны от щели 15 уплотненные под углом к горизонту ложе 14. В уплотненных ложах, установленные на ребордах бороздкообразователи 3 с закругленными кромками выдавливают бороздки 17 с расстоянием 62,5 мм между ними. Делительная воронка 5 разделяет поток семян на две части и направляет их в семянаправители 6, из которых под силой тяжести в образованные бороздкообразователями бороздки укладываются семена 16 мелкосеменных культур. Установленный за сошником при помощи поводка 10 прикатывающий каток 13 за счет приданной ему формы образует над бороздками с уложенными в них семенами прослойку почвы 18 неодинаковой плотности, а за счет установленного на поводке чистика 13, копирующего форму катка, почва не налипает на его поверхность. Образованная плоским диском тонкая щель 15 заполняется почвой рыхлой структуры, создавая тем самым небольшой запас воздуха,способствующий лучшей всхожести семян. Благодаря уплотненным ложе и верхней прослойки почвы неодинаковой плотности к уложенным в бороздки семенам подтягивается влага, что повышает их всхожесть (фиг. 4). Применение данной конструкции позволяет добиться равномерности заделки семян в почву за счет получения бороздок одинаковой формы и глубины и нарезанных щелей устранить сгруживание и отброс почвы повысить всхожесть семян за счет использования реборд, которые создают уплотненные ложе, и прикатывающего катка, который создает прослойку почвы неодинаковой плотности, привлекая тем самым влагу снизить тяговое сопротивление агрегата и добиться прямолинейности бороздок за счет применения плоского диска в качестве сошника и установки его без угла атаки сделать рациональным использование конструкции при узкорядном высеве мелкосеменных культур за счет использования бороздкообразователей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
