Однодисковый сошник

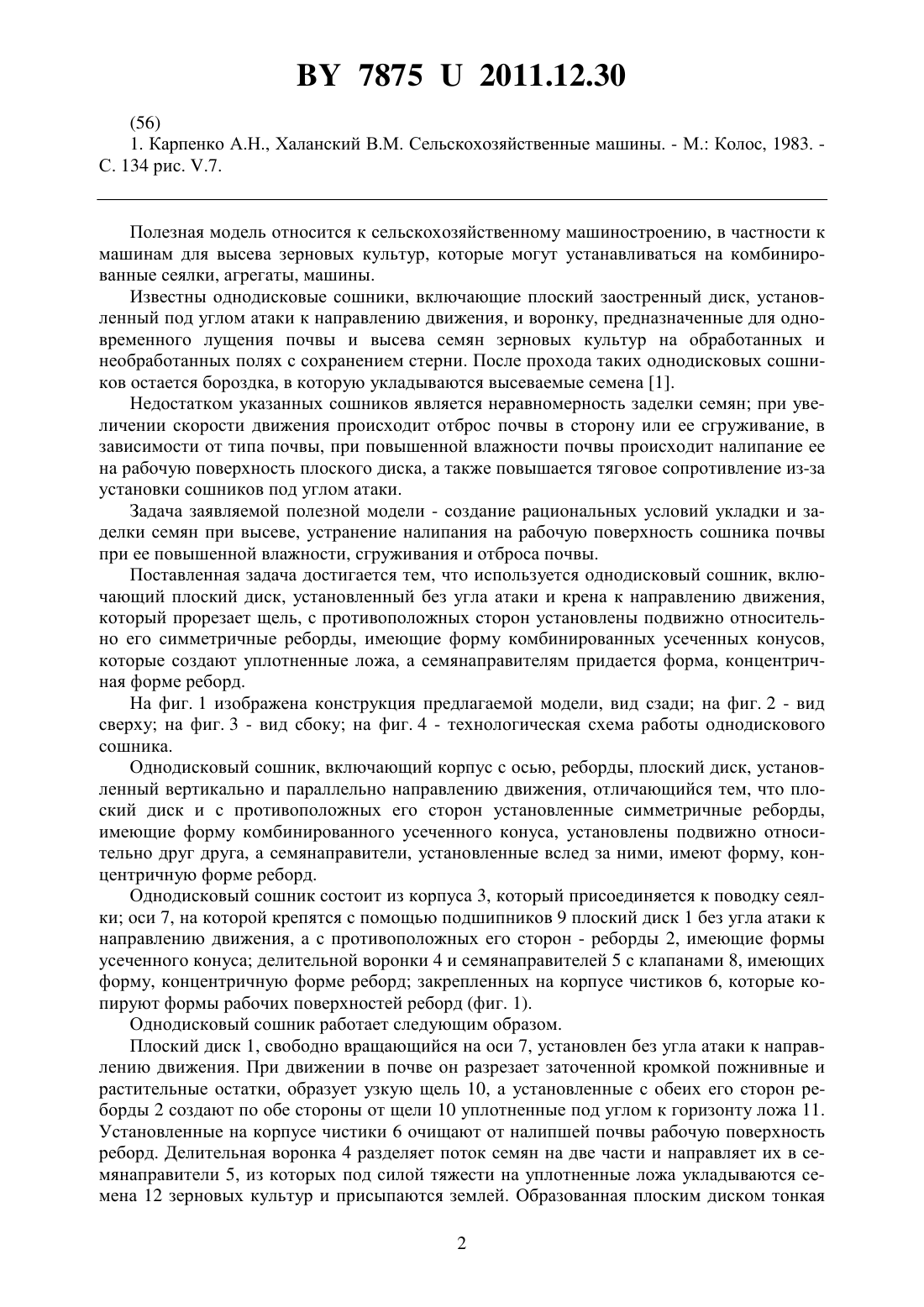

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(72) Авторы Петровец Владимир Романович Колос Степан Владимирович(73) Патентообладатель Учреждение образования Белорусская государственная орденов Октябрьской Революции и Трудового Красного Знамени сельскохозяйственная академия(57) Однодисковый сошник, включающий корпус с осью, реборды, плоский диск, установленный вертикально и параллельно направлению движения, отличающийся тем, что плоский диск и с противоположных его сторон установленные симметричные реборды,имеющие форму комбинированного усеченного конуса, установлены подвижно относительно друг друга, а семянаправители, установленные вслед за ними, имеют форму, концентричную форме реборд.(56) 1. Карпенко А.Н., Халанский В.М. Сельскохозяйственные машины. - М. Колос, 1983. С. 134 рис. .7. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для высева зерновых культур, которые могут устанавливаться на комбинированные сеялки, агрегаты, машины. Известны однодисковые сошники, включающие плоский заостренный диск, установленный под углом атаки к направлению движения, и воронку, предназначенные для одновременного лущения почвы и высева семян зерновых культур на обработанных и необработанных полях с сохранением стерни. После прохода таких однодисковых сошников остается бороздка, в которую укладываются высеваемые семена 1. Недостатком указанных сошников является неравномерность заделки семян при увеличении скорости движения происходит отброс почвы в сторону или ее сгруживание, в зависимости от типа почвы, при повышенной влажности почвы происходит налипание ее на рабочую поверхность плоского диска, а также повышается тяговое сопротивление из-за установки сошников под углом атаки. Задача заявляемой полезной модели - создание рациональных условий укладки и заделки семян при высеве, устранение налипания на рабочую поверхность сошника почвы при ее повышенной влажности, сгруживания и отброса почвы. Поставленная задача достигается тем, что используется однодисковый сошник, включающий плоский диск, установленный без угла атаки и крена к направлению движения,который прорезает щель, с противоположных сторон установлены подвижно относительно его симметричные реборды, имеющие форму комбинированных усеченных конусов,которые создают уплотненные ложа, а семянаправителям придается форма, концентричная форме реборд. На фиг. 1 изображена конструкция предлагаемой модели, вид сзади на фиг. 2 - вид сверху на фиг. 3 - вид сбоку на фиг. 4 - технологическая схема работы однодискового сошника. Однодисковый сошник, включающий корпус с осью, реборды, плоский диск, установленный вертикально и параллельно направлению движения, отличающийся тем, что плоский диск и с противоположных его сторон установленные симметричные реборды,имеющие форму комбинированного усеченного конуса, установлены подвижно относительно друг друга, а семянаправители, установленные вслед за ними, имеют форму, концентричную форме реборд. Однодисковый сошник состоит из корпуса 3, который присоединяется к поводку сеялки оси 7, на которой крепятся с помощью подшипников 9 плоский диск 1 без угла атаки к направлению движения, а с противоположных его сторон - реборды 2, имеющие формы усеченного конуса делительной воронки 4 и семянаправителей 5 с клапанами 8, имеющих форму, концентричную форме реборд закрепленных на корпусе чистиков 6, которые копируют формы рабочих поверхностей реборд (фиг. 1). Однодисковый сошник работает следующим образом. Плоский диск 1, свободно вращающийся на оси 7, установлен без угла атаки к направлению движения. При движении в почве он разрезает заточенной кромкой пожнивные и растительные остатки, образует узкую щель 10, а установленные с обеих его сторон реборды 2 создают по обе стороны от щели 10 уплотненные под углом к горизонту ложа 11. Установленные на корпусе чистики 6 очищают от налипшей почвы рабочую поверхность реборд. Делительная воронка 4 разделяет поток семян на две части и направляет их в семянаправители 5, из которых под силой тяжести на уплотненные ложа укладываются семена 12 зерновых культур и присыпаются землей. Образованная плоским диском тонкая 2 78752011.12.30 щель 10 заполняется почвой рыхлой структуры, создавая тем самым небольшой запас воздуха, способствующий лучшей всхожести семян. Благодаря уплотненным ложам к семенам подтягивается влага, что повышает их всхожесть (фиг. 4). Применение данной конструкции позволяет добиться равномерности заделки семян в почву за счет получения бороздок одинаковой формы и глубины и нарезанных щелей устранить налипание почвы при ее повышенной влажности на рабочую поверхность сошника за счет установки диска и реборд подвижно относительно друг друга устранить сгруживание и отброс почвы повысить всхожесть семян за счет использования реборд,которые создают уплотненное ложе, привлекая тем самым влагу снизить тяговое сопротивление агрегата и добиться прямолинейности бороздок за счет применения плоского диска в качестве сошника и установки его без угла атаки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
