Поворотный стол для проведения тилт-теста

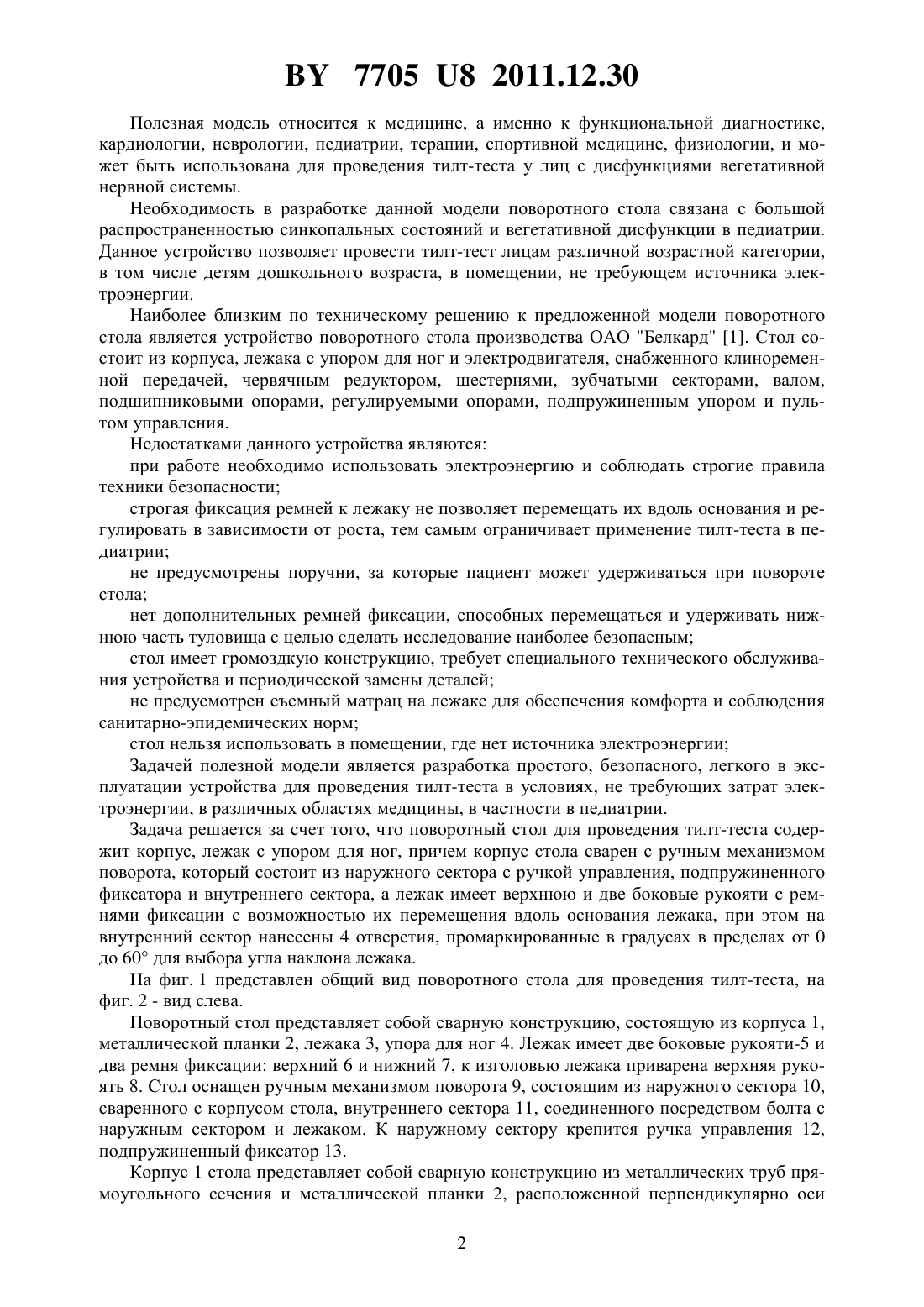

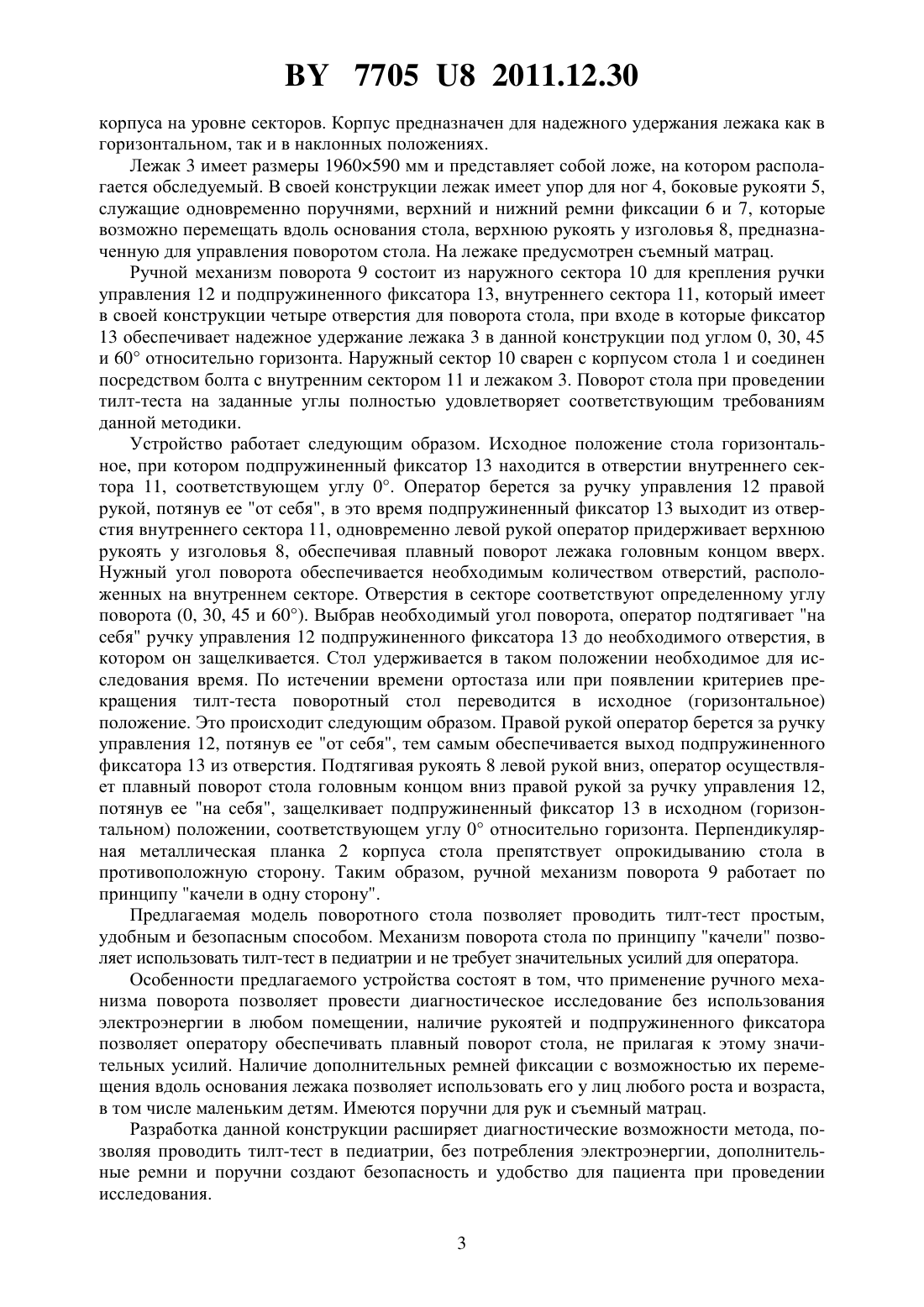

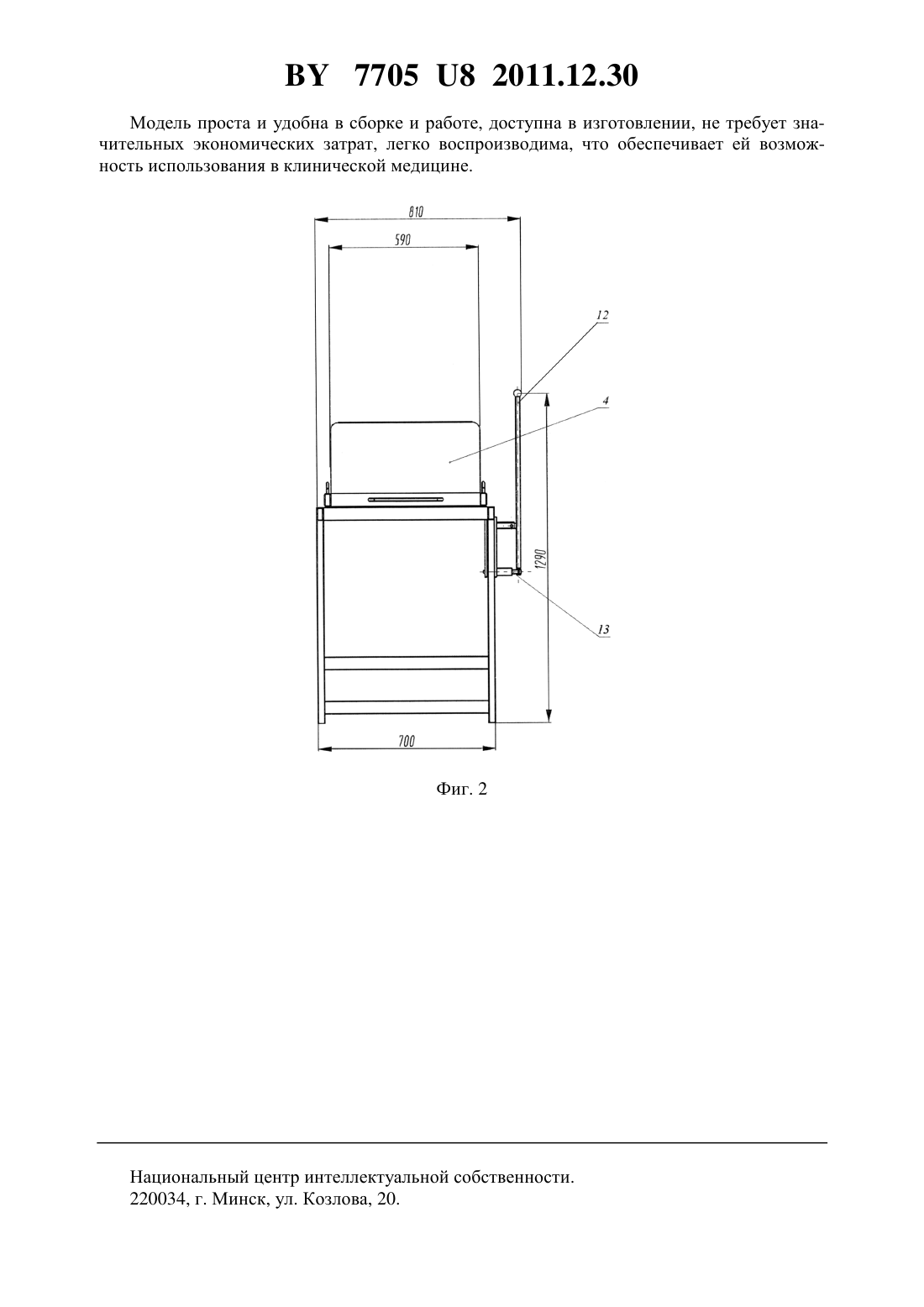

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОВОРОТНЫЙ СТОЛ ДЛЯ ПРОВЕДЕНИЯ ТИЛТ-ТЕСТА(71) Заявители Учреждение образования Гомельский государственный медицинский университет(72) Авторы Беляева Людмила Михайловна Скуратова Наталья Александровна Козловский Александр Александрович Зимелихин Олег Александрович(73) Патентообладатели Учреждение образования Гомельский государственный медицинский университет(57) Поворотный стол для проведения тилт-теста, содержащий корпус, лежак с упором для ног, отличающийся тем, что корпус стола сварен с ручным механизмом поворота, который состоит из наружного сектора с ручкой управления, подпружиненного фиксатора и внутреннего сектора, а лежак имеет верхнюю и две боковые рукояти с ремнями фиксации с возможностью их перемещения вдоль основания лежака, при этом на внутренний сектор нанесены 4 отверстия, промаркированные в градусах в пределах от 0 до 60 для выбора угла наклона лежака.(56) 1. Снежицкий В.А. Модель поворотного стола для тилт-теста // Медицинские новости. 2003 -5. - С. 69-71. 7705 8 2011.12.30 Полезная модель относится к медицине, а именно к функциональной диагностике,кардиологии, неврологии, педиатрии, терапии, спортивной медицине, физиологии, и может быть использована для проведения тилт-теста у лиц с дисфункциями вегетативной нервной системы. Необходимость в разработке данной модели поворотного стола связана с большой распространенностью синкопальных состояний и вегетативной дисфункции в педиатрии. Данное устройство позволяет провести тилт-тест лицам различной возрастной категории,в том числе детям дошкольного возраста, в помещении, не требующем источника электроэнергии. Наиболее близким по техническому решению к предложенной модели поворотного стола является устройство поворотного стола производства ОАО Белкард 1. Стол состоит из корпуса, лежака с упором для ног и электродвигателя, снабженного клиноременной передачей, червячным редуктором, шестернями, зубчатыми секторами, валом,подшипниковыми опорами, регулируемыми опорами, подпружиненным упором и пультом управления. Недостатками данного устройства являются при работе необходимо использовать электроэнергию и соблюдать строгие правила техники безопасности строгая фиксация ремней к лежаку не позволяет перемещать их вдоль основания и регулировать в зависимости от роста, тем самым ограничивает применение тилт-теста в педиатрии не предусмотрены поручни, за которые пациент может удерживаться при повороте стола нет дополнительных ремней фиксации, способных перемещаться и удерживать нижнюю часть туловища с целью сделать исследование наиболее безопасным стол имеет громоздкую конструкцию, требует специального технического обслуживания устройства и периодической замены деталей не предусмотрен съемный матрац на лежаке для обеспечения комфорта и соблюдения санитарно-эпидемических норм стол нельзя использовать в помещении, где нет источника электроэнергии Задачей полезной модели является разработка простого, безопасного, легкого в эксплуатации устройства для проведения тилт-теста в условиях, не требующих затрат электроэнергии, в различных областях медицины, в частности в педиатрии. Задача решается за счет того, что поворотный стол для проведения тилт-теста содержит корпус, лежак с упором для ног, причем корпус стола сварен с ручным механизмом поворота, который состоит из наружного сектора с ручкой управления, подпружиненного фиксатора и внутреннего сектора, а лежак имеет верхнюю и две боковые рукояти с ремнями фиксации с возможностью их перемещения вдоль основания лежака, при этом на внутренний сектор нанесены 4 отверстия, промаркированные в градусах в пределах от 0 до 60 для выбора угла наклона лежака. На фиг. 1 представлен общий вид поворотного стола для проведения тилт-теста, на фиг. 2 - вид слева. Поворотный стол представляет собой сварную конструкцию, состоящую из корпуса 1,металлической планки 2, лежака 3, упора для ног 4. Лежак имеет две боковые рукояти-5 и два ремня фиксации верхний 6 и нижний 7, к изголовью лежака приварена верхняя рукоять 8. Стол оснащен ручным механизмом поворота 9, состоящим из наружного сектора 10,сваренного с корпусом стола, внутреннего сектора 11, соединенного посредством болта с наружным сектором и лежаком. К наружному сектору крепится ручка управления 12,подпружиненный фиксатор 13. Корпус 1 стола представляет собой сварную конструкцию из металлических труб прямоугольного сечения и металлической планки 2, расположенной перпендикулярно оси 2 7705 8 2011.12.30 корпуса на уровне секторов. Корпус предназначен для надежного удержания лежака как в горизонтальном, так и в наклонных положениях. Лежак 3 имеет размеры 1960590 мм и представляет собой ложе, на котором располагается обследуемый. В своей конструкции лежак имеет упор для ног 4, боковые рукояти 5,служащие одновременно поручнями, верхний и нижний ремни фиксации 6 и 7, которые возможно перемещать вдоль основания стола, верхнюю рукоять у изголовья 8, предназначенную для управления поворотом стола. На лежаке предусмотрен съемный матрац. Ручной механизм поворота 9 состоит из наружного сектора 10 для крепления ручки управления 12 и подпружиненного фиксатора 13, внутреннего сектора 11, который имеет в своей конструкции четыре отверстия для поворота стола, при входе в которые фиксатор 13 обеспечивает надежное удержание лежака 3 в данной конструкции под углом 0, 30, 45 и 60 относительно горизонта. Наружный сектор 10 сварен с корпусом стола 1 и соединен посредством болта с внутренним сектором 11 и лежаком 3. Поворот стола при проведении тилт-теста на заданные углы полностью удовлетворяет соответствующим требованиям данной методики. Устройство работает следующим образом. Исходное положение стола горизонтальное, при котором подпружиненный фиксатор 13 находится в отверстии внутреннего сектора 11, соответствующем углу 0. Оператор берется за ручку управления 12 правой рукой, потянув ее от себя, в это время подпружиненный фиксатор 13 выходит из отверстия внутреннего сектора 11, одновременно левой рукой оператор придерживает верхнюю рукоять у изголовья 8, обеспечивая плавный поворот лежака головным концом вверх. Нужный угол поворота обеспечивается необходимым количеством отверстий, расположенных на внутреннем секторе. Отверстия в секторе соответствуют определенному углу поворота (0, 30, 45 и 60). Выбрав необходимый угол поворота, оператор подтягивает на себя ручку управления 12 подпружиненного фиксатора 13 до необходимого отверстия, в котором он защелкивается. Стол удерживается в таком положении необходимое для исследования время. По истечении времени ортостаза или при появлении критериев прекращения тилт-теста поворотный стол переводится в исходное (горизонтальное) положение. Это происходит следующим образом. Правой рукой оператор берется за ручку управления 12, потянув ее от себя, тем самым обеспечивается выход подпружиненного фиксатора 13 из отверстия. Подтягивая рукоять 8 левой рукой вниз, оператор осуществляет плавный поворот стола головным концом вниз правой рукой за ручку управления 12,потянув ее на себя, защелкивает подпружиненный фиксатор 13 в исходном (горизонтальном) положении, соответствующем углу 0 относительно горизонта. Перпендикулярная металлическая планка 2 корпуса стола препятствует опрокидыванию стола в противоположную сторону. Таким образом, ручной механизм поворота 9 работает по принципу качели в одну сторону. Предлагаемая модель поворотного стола позволяет проводить тилт-тест простым,удобным и безопасным способом. Механизм поворота стола по принципу качели позволяет использовать тилт-тест в педиатрии и не требует значительных усилий для оператора. Особенности предлагаемого устройства состоят в том, что применение ручного механизма поворота позволяет провести диагностическое исследование без использования электроэнергии в любом помещении, наличие рукоятей и подпружиненного фиксатора позволяет оператору обеспечивать плавный поворот стола, не прилагая к этому значительных усилий. Наличие дополнительных ремней фиксации с возможностью их перемещения вдоль основания лежака позволяет использовать его у лиц любого роста и возраста,в том числе маленьким детям. Имеются поручни для рук и съемный матрац. Разработка данной конструкции расширяет диагностические возможности метода, позволяя проводить тилт-тест в педиатрии, без потребления электроэнергии, дополнительные ремни и поручни создают безопасность и удобство для пациента при проведении исследования. 3 7705 8 2011.12.30 Модель проста и удобна в сборке и работе, доступна в изготовлении, не требует значительных экономических затрат, легко воспроизводима, что обеспечивает ей возможность использования в клинической медицине. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
