Устройство для бурения шпуров

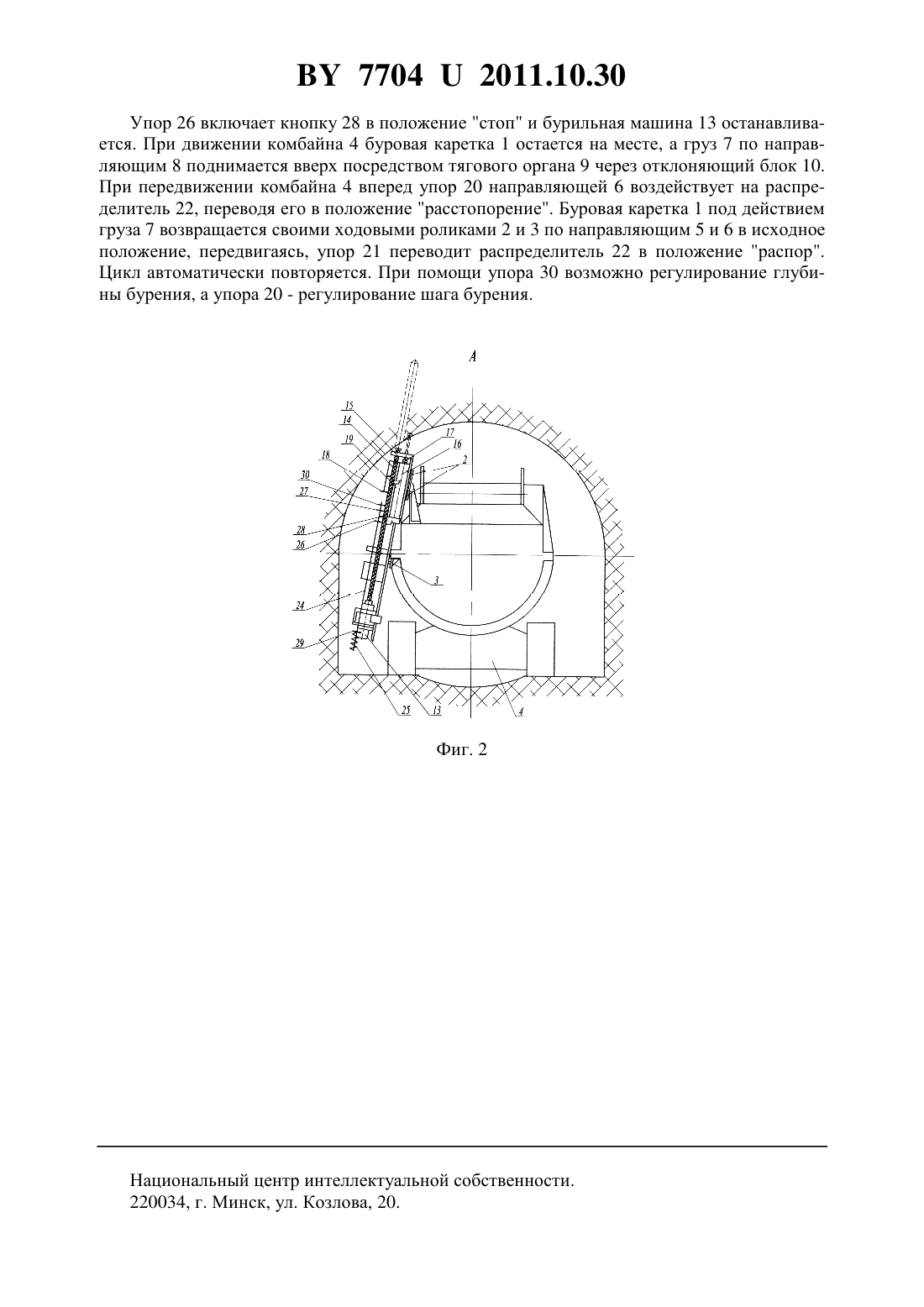

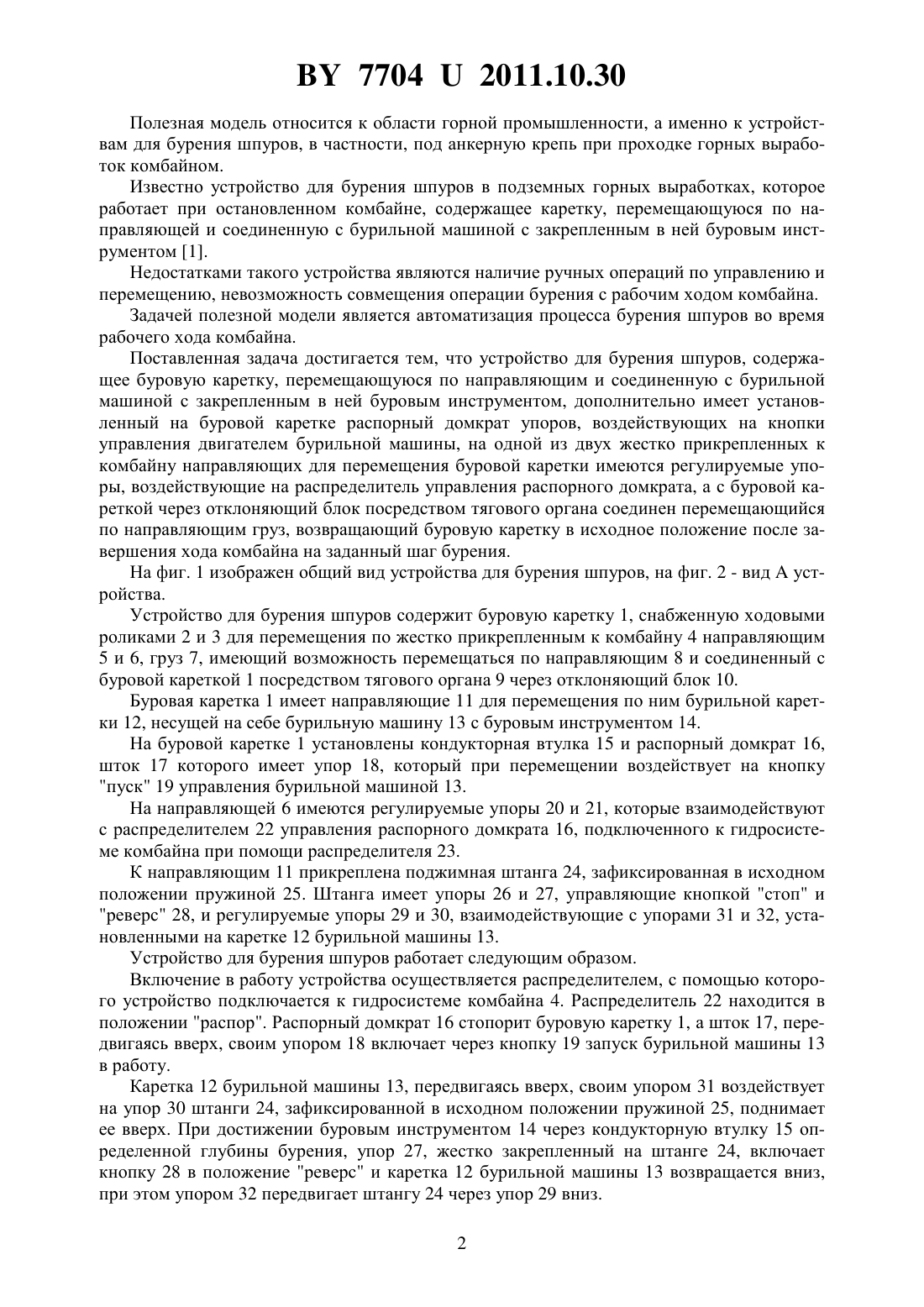

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ БУРЕНИЯ ШПУРОВ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Михаленя Вячеслав Дмитриевич Гаврикова Лидия Алексеевна(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Устройство для бурения шпуров, включающее буровую каретку, перемещающуюся по направляющим и соединенную с бурильной машиной с закрепленным в ней буровым инструментом, отличающееся тем, что содержит установленный на буровой каретке распорный домкрат упоров, воздействующих на кнопки управления двигателем бурильной машины, на одной из двух жестко прикрепленных к комбайну направляющих для перемещения буровой каретки имеются регулируемые упоры, воздействующие на распределитель управления распорного домкрата, а с буровой кареткой через отклоняющий блок посредством тягового органа соединен перемещающийся по направляющим груз, возвращающий буровую каретку в исходное положение после завершения хода комбайна на заданный шаг бурения. 77042011.10.30 Полезная модель относится к области горной промышленности, а именно к устройствам для бурения шпуров, в частности, под анкерную крепь при проходке горных выработок комбайном. Известно устройство для бурения шпуров в подземных горных выработках, которое работает при остановленном комбайне, содержащее каретку, перемещающуюся по направляющей и соединенную с бурильной машиной с закрепленным в ней буровым инструментом 1. Недостатками такого устройства являются наличие ручных операций по управлению и перемещению, невозможность совмещения операции бурения с рабочим ходом комбайна. Задачей полезной модели является автоматизация процесса бурения шпуров во время рабочего хода комбайна. Поставленная задача достигается тем, что устройство для бурения шпуров, содержащее буровую каретку, перемещающуюся по направляющим и соединенную с бурильной машиной с закрепленным в ней буровым инструментом, дополнительно имеет установленный на буровой каретке распорный домкрат упоров, воздействующих на кнопки управления двигателем бурильной машины, на одной из двух жестко прикрепленных к комбайну направляющих для перемещения буровой каретки имеются регулируемые упоры, воздействующие на распределитель управления распорного домкрата, а с буровой кареткой через отклоняющий блок посредством тягового органа соединен перемещающийся по направляющим груз, возвращающий буровую каретку в исходное положение после завершения хода комбайна на заданный шаг бурения. На фиг. 1 изображен общий вид устройства для бурения шпуров, на фиг. 2 - видустройства. Устройство для бурения шпуров содержит буровую каретку 1, снабженную ходовыми роликами 2 и 3 для перемещения по жестко прикрепленным к комбайну 4 направляющим 5 и 6, груз 7, имеющий возможность перемещаться по направляющим 8 и соединенный с буровой кареткой 1 посредством тягового органа 9 через отклоняющий блок 10. Буровая каретка 1 имеет направляющие 11 для перемещения по ним бурильной каретки 12, несущей на себе бурильную машину 13 с буровым инструментом 14. На буровой каретке 1 установлены кондукторная втулка 15 и распорный домкрат 16,шток 17 которого имеет упор 18, который при перемещении воздействует на кнопку пуск 19 управления бурильной машиной 13. На направляющей 6 имеются регулируемые упоры 20 и 21, которые взаимодействуют с распределителем 22 управления распорного домкрата 16, подключенного к гидросистеме комбайна при помощи распределителя 23. К направляющим 11 прикреплена поджимная штанга 24, зафиксированная в исходном положении пружиной 25. Штанга имеет упоры 26 и 27, управляющие кнопкой стоп и реверс 28, и регулируемые упоры 29 и 30, взаимодействующие с упорами 31 и 32, установленными на каретке 12 бурильной машины 13. Устройство для бурения шпуров работает следующим образом. Включение в работу устройства осуществляется распределителем, с помощью которого устройство подключается к гидросистеме комбайна 4. Распределитель 22 находится в положении распор. Распорный домкрат 16 стопорит буровую каретку 1, а шток 17, передвигаясь вверх, своим упором 18 включает через кнопку 19 запуск бурильной машины 13 в работу. Каретка 12 бурильной машины 13, передвигаясь вверх, своим упором 31 воздействует на упор 30 штанги 24, зафиксированной в исходном положении пружиной 25, поднимает ее вверх. При достижении буровым инструментом 14 через кондукторную втулку 15 определенной глубины бурения, упор 27, жестко закрепленный на штанге 24, включает кнопку 28 в положение реверс и каретка 12 бурильной машины 13 возвращается вниз,при этом упором 32 передвигает штангу 24 через упор 29 вниз. 2 77042011.10.30 Упор 26 включает кнопку 28 в положение стоп и бурильная машина 13 останавливается. При движении комбайна 4 буровая каретка 1 остается на месте, а груз 7 по направляющим 8 поднимается вверх посредством тягового органа 9 через отклоняющий блок 10. При передвижении комбайна 4 вперед упор 20 направляющей 6 воздействует на распределитель 22, переводя его в положение расстопорение. Буровая каретка 1 под действием груза 7 возвращается своими ходовыми роликами 2 и 3 по направляющим 5 и 6 в исходное положение, передвигаясь, упор 21 переводит распределитель 22 в положение распор. Цикл автоматически повторяется. При помощи упора 30 возможно регулирование глубины бурения, а упора 20 - регулирование шага бурения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
