Шумозащитный экран

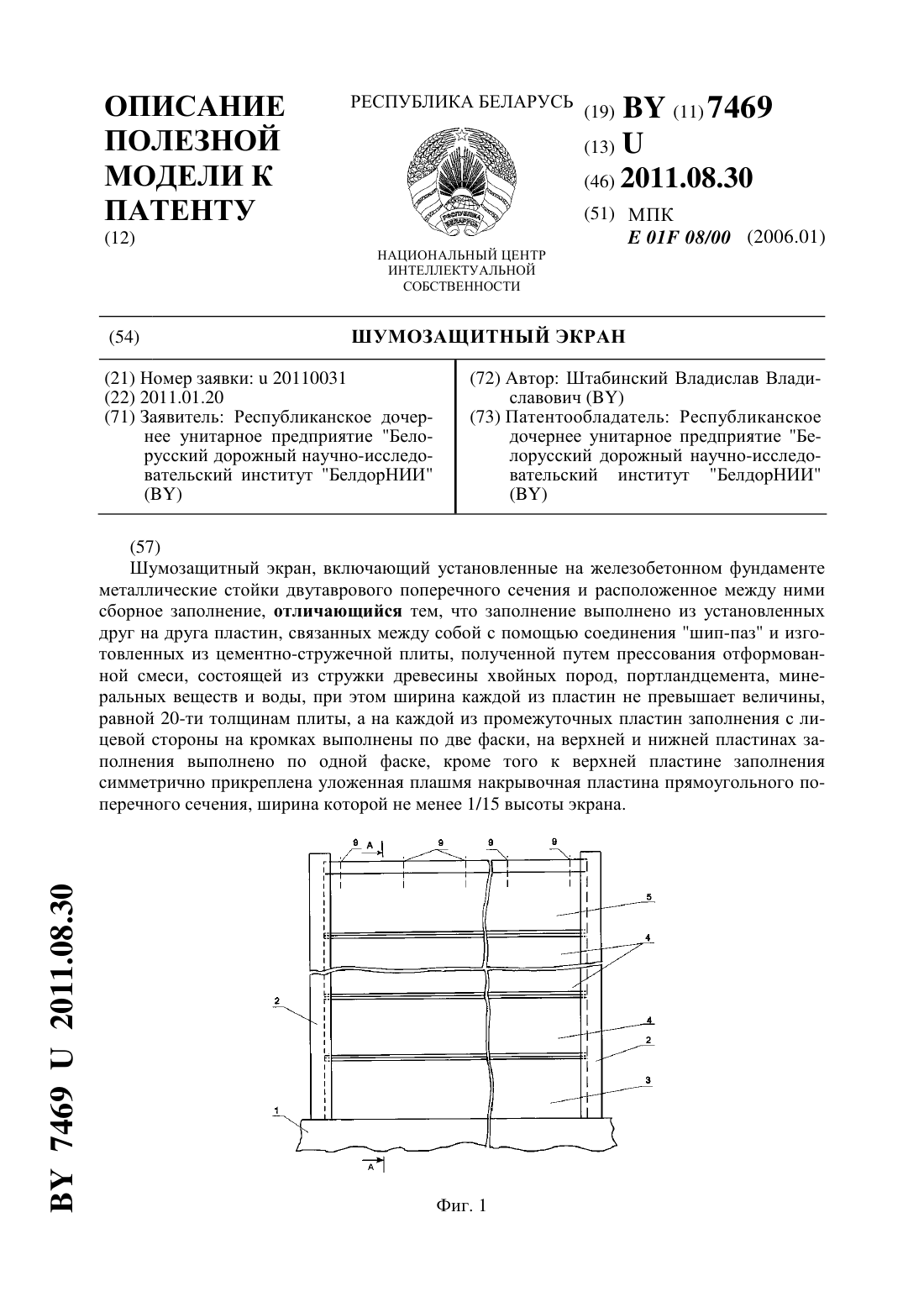

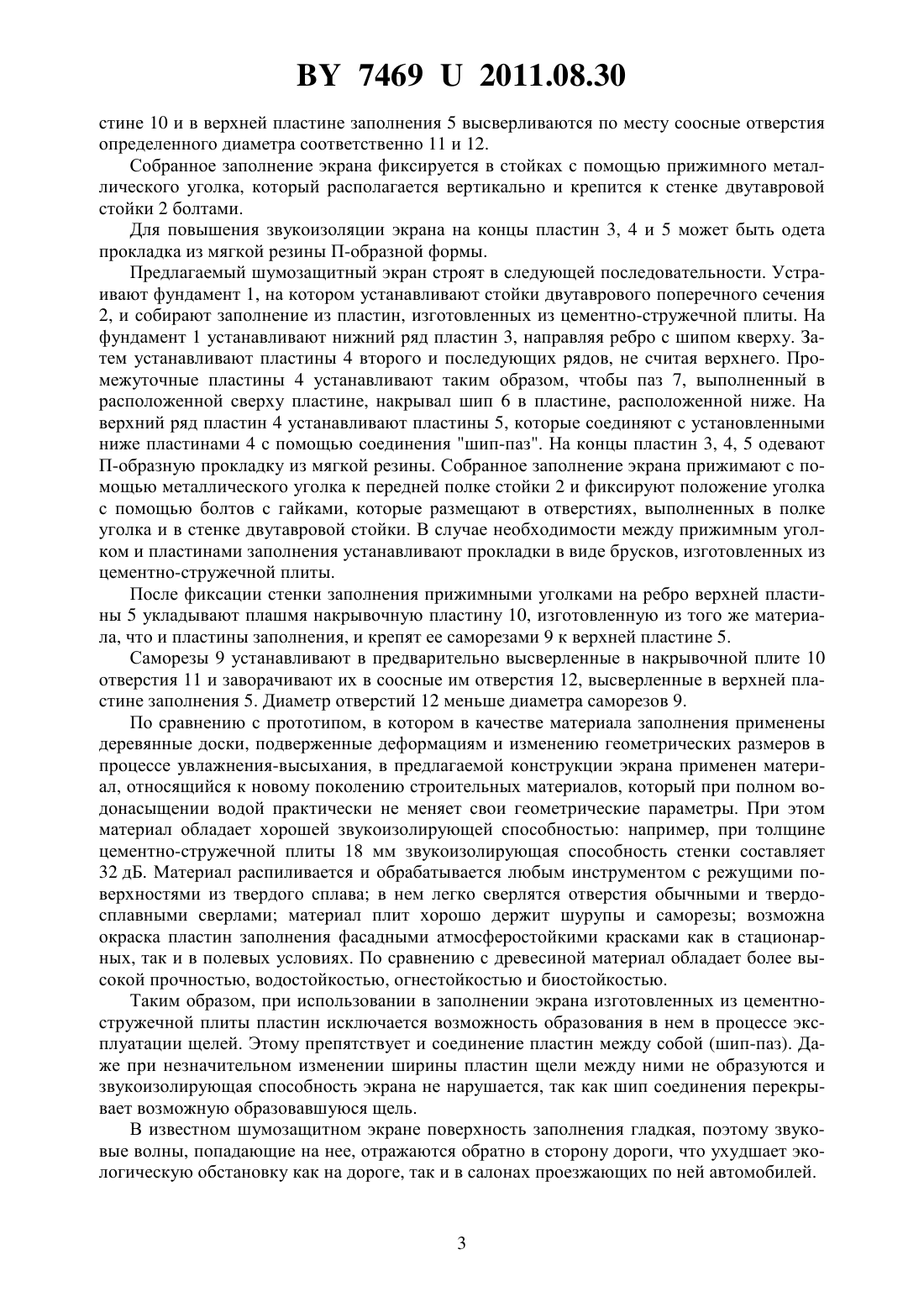

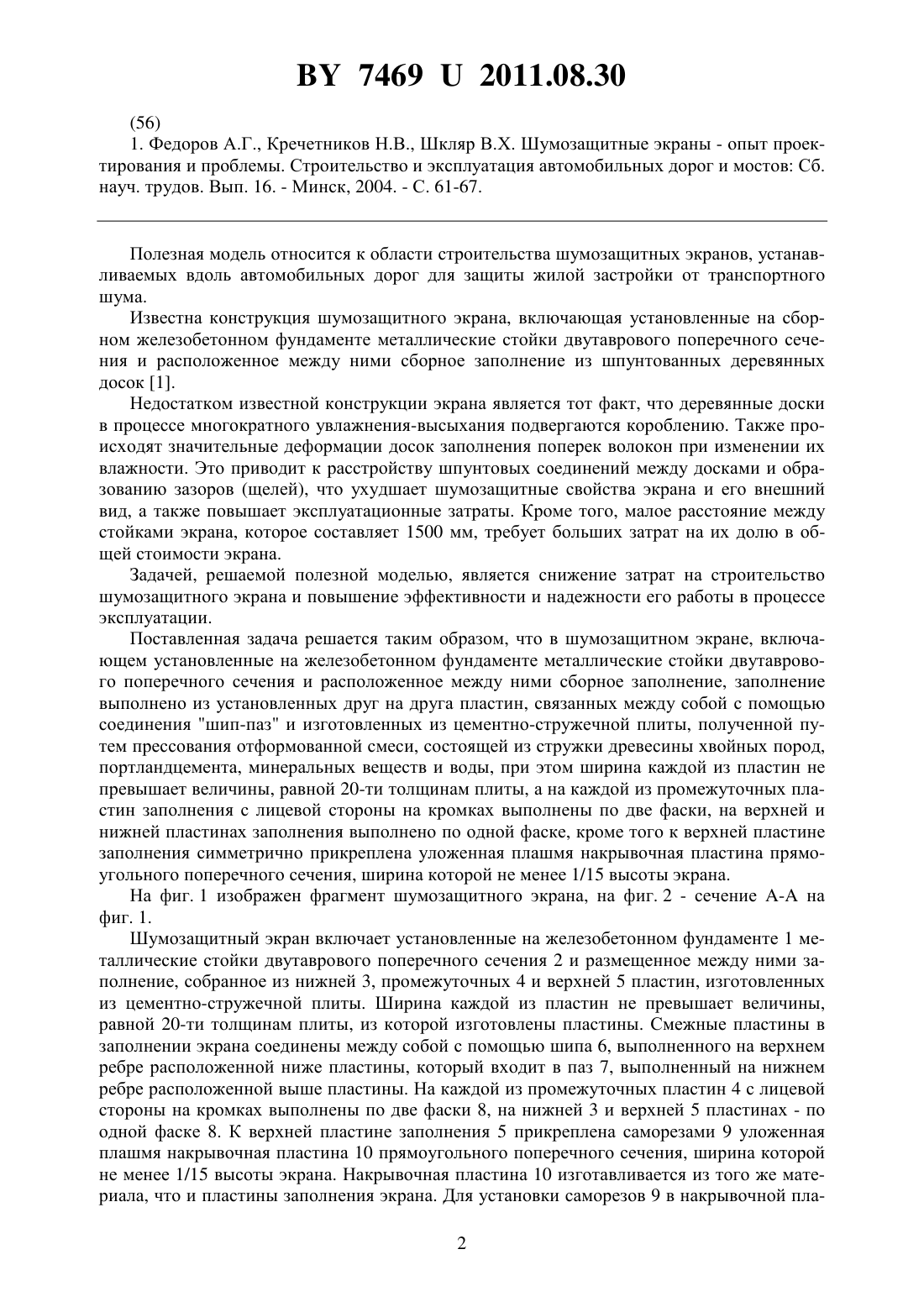

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(72) Автор Штабинский Владислав Владиславович(73) Патентообладатель Республиканское дочернее унитарное предприятие Белорусский дорожный научно-исследовательский институт БелдорНИИ(57) Шумозащитный экран, включающий установленные на железобетонном фундаменте металлические стойки двутаврового поперечного сечения и расположенное между ними сборное заполнение, отличающийся тем, что заполнение выполнено из установленных друг на друга пластин, связанных между собой с помощью соединения шип-паз и изготовленных из цементно-стружечной плиты, полученной путем прессования отформованной смеси, состоящей из стружки древесины хвойных пород, портландцемента, минеральных веществ и воды, при этом ширина каждой из пластин не превышает величины,равной 20-ти толщинам плиты, а на каждой из промежуточных пластин заполнения с лицевой стороны на кромках выполнены по две фаски, на верхней и нижней пластинах заполнения выполнено по одной фаске, кроме того к верхней пластине заполнения симметрично прикреплена уложенная плашмя накрывочная пластина прямоугольного поперечного сечения, ширина которой не менее 1/15 высоты экрана.(56) 1. Федоров А.Г., Кречетников Н.В., Шкляр В.Х. Шумозащитные экраны - опыт проектирования и проблемы. Строительство и эксплуатация автомобильных дорог и мостов Сб. науч. трудов. Вып. 16. - Минск, 2004. - С. 61-67. Полезная модель относится к области строительства шумозащитных экранов, устанавливаемых вдоль автомобильных дорог для защиты жилой застройки от транспортного шума. Известна конструкция шумозащитного экрана, включающая установленные на сборном железобетонном фундаменте металлические стойки двутаврового поперечного сечения и расположенное между ними сборное заполнение из шпунтованных деревянных досок 1. Недостатком известной конструкции экрана является тот факт, что деревянные доски в процессе многократного увлажнения-высыхания подвергаются короблению. Также происходят значительные деформации досок заполнения поперек волокон при изменении их влажности. Это приводит к расстройству шпунтовых соединений между досками и образованию зазоров (щелей), что ухудшает шумозащитные свойства экрана и его внешний вид, а также повышает эксплуатационные затраты. Кроме того, малое расстояние между стойками экрана, которое составляет 1500 мм, требует больших затрат на их долю в общей стоимости экрана. Задачей, решаемой полезной моделью, является снижение затрат на строительство шумозащитного экрана и повышение эффективности и надежности его работы в процессе эксплуатации. Поставленная задача решается таким образом, что в шумозащитном экране, включающем установленные на железобетонном фундаменте металлические стойки двутаврового поперечного сечения и расположенное между ними сборное заполнение, заполнение выполнено из установленных друг на друга пластин, связанных между собой с помощью соединения шип-паз и изготовленных из цементно-стружечной плиты, полученной путем прессования отформованной смеси, состоящей из стружки древесины хвойных пород,портландцемента, минеральных веществ и воды, при этом ширина каждой из пластин не превышает величины, равной 20-ти толщинам плиты, а на каждой из промежуточных пластин заполнения с лицевой стороны на кромках выполнены по две фаски, на верхней и нижней пластинах заполнения выполнено по одной фаске, кроме того к верхней пластине заполнения симметрично прикреплена уложенная плашмя накрывочная пластина прямоугольного поперечного сечения, ширина которой не менее 1/15 высоты экрана. На фиг. 1 изображен фрагмент шумозащитного экрана, на фиг. 2 - сечение - на фиг. 1. Шумозащитный экран включает установленные на железобетонном фундаменте 1 металлические стойки двутаврового поперечного сечения 2 и размещенное между ними заполнение, собранное из нижней 3, промежуточных 4 и верхней 5 пластин, изготовленных из цементно-стружечной плиты. Ширина каждой из пластин не превышает величины,равной 20-ти толщинам плиты, из которой изготовлены пластины. Смежные пластины в заполнении экрана соединены между собой с помощью шипа 6, выполненного на верхнем ребре расположенной ниже пластины, который входит в паз 7, выполненный на нижнем ребре расположенной выше пластины. На каждой из промежуточных пластин 4 с лицевой стороны на кромках выполнены по две фаски 8, на нижней 3 и верхней 5 пластинах - по одной фаске 8. К верхней пластине заполнения 5 прикреплена саморезами 9 уложенная плашмя накрывочная пластина 10 прямоугольного поперечного сечения, ширина которой не менее 1/15 высоты экрана. Накрывочная пластина 10 изготавливается из того же материала, что и пластины заполнения экрана. Для установки саморезов 9 в накрывочной пла 2 74692011.08.30 стине 10 и в верхней пластине заполнения 5 высверливаются по месту соосные отверстия определенного диаметра соответственно 11 и 12. Собранное заполнение экрана фиксируется в стойках с помощью прижимного металлического уголка, который располагается вертикально и крепится к стенке двутавровой стойки 2 болтами. Для повышения звукоизоляции экрана на концы пластин 3, 4 и 5 может быть одета прокладка из мягкой резины П-образной формы. Предлагаемый шумозащитный экран строят в следующей последовательности. Устраивают фундамент 1, на котором устанавливают стойки двутаврового поперечного сечения 2, и собирают заполнение из пластин, изготовленных из цементно-стружечной плиты. На фундамент 1 устанавливают нижний ряд пластин 3, направляя ребро с шипом кверху. Затем устанавливают пластины 4 второго и последующих рядов, не считая верхнего. Промежуточные пластины 4 устанавливают таким образом, чтобы паз 7, выполненный в расположенной сверху пластине, накрывал шип 6 в пластине, расположенной ниже. На верхний ряд пластин 4 устанавливают пластины 5, которые соединяют с установленными ниже пластинами 4 с помощью соединения шип-паз. На концы пластин 3, 4, 5 одевают П-образную прокладку из мягкой резины. Собранное заполнение экрана прижимают с помощью металлического уголка к передней полке стойки 2 и фиксируют положение уголка с помощью болтов с гайками, которые размещают в отверстиях, выполненных в полке уголка и в стенке двутавровой стойки. В случае необходимости между прижимным уголком и пластинами заполнения устанавливают прокладки в виде брусков, изготовленных из цементно-стружечной плиты. После фиксации стенки заполнения прижимными уголками на ребро верхней пластины 5 укладывают плашмя накрывочную пластину 10, изготовленную из того же материала, что и пластины заполнения, и крепят ее саморезами 9 к верхней пластине 5. Саморезы 9 устанавливают в предварительно высверленные в накрывочной плите 10 отверстия 11 и заворачивают их в соосные им отверстия 12, высверленные в верхней пластине заполнения 5. Диаметр отверстий 12 меньше диаметра саморезов 9. По сравнению с прототипом, в котором в качестве материала заполнения применены деревянные доски, подверженные деформациям и изменению геометрических размеров в процессе увлажнения-высыхания, в предлагаемой конструкции экрана применен материал, относящийся к новому поколению строительных материалов, который при полном водонасыщении водой практически не меняет свои геометрические параметры. При этом материал обладает хорошей звукоизолирующей способностью например, при толщине цементно-стружечной плиты 18 мм звукоизолирующая способность стенки составляет 32 дБ. Материал распиливается и обрабатывается любым инструментом с режущими поверхностями из твердого сплава в нем легко сверлятся отверстия обычными и твердосплавными сверлами материал плит хорошо держит шурупы и саморезы возможна окраска пластин заполнения фасадными атмосферостойкими красками как в стационарных, так и в полевых условиях. По сравнению с древесиной материал обладает более высокой прочностью, водостойкостью, огнестойкостью и биостойкостью. Таким образом, при использовании в заполнении экрана изготовленных из цементностружечной плиты пластин исключается возможность образования в нем в процессе эксплуатации щелей. Этому препятствует и соединение пластин между собой (шип-паз). Даже при незначительном изменении ширины пластин щели между ними не образуются и звукоизолирующая способность экрана не нарушается, так как шип соединения перекрывает возможную образовавшуюся щель. В известном шумозащитном экране поверхность заполнения гладкая, поэтому звуковые волны, попадающие на нее, отражаются обратно в сторону дороги, что ухудшает экологическую обстановку как на дороге, так и в салонах проезжающих по ней автомобилей. 74692011.08.30 Для рассеивания попадающих на предлагаемый экран звуковых волн и его лучшего эстетического восприятия на кромках лицевой поверхности пластин заполнения выполнены фаски, что приводит к уменьшению звуковой энергии, отраженной от поверхности экрана в сторону движущихся по ней автомобилей. Кроме того, применение в заполнении экрана пластин, изготовленных из цементностружечной плиты и покрытых защитным лакокрасочным покрытием, которые под воздействием погодно-климатических факторов не меняют своих геометрических параметров, позволяет увеличить расстояние между металлическими стойками экрана, что в свою очередь уменьшает их количество в 1,5-2,0 раза. Учитывая тот факт, что в существующем экране стоимость стоек составляет не менее 30 от общей стоимости экрана, предлагаемая конструкция заполнения позволяет снизить затраты на устройство экрана на 17-20 . При этом повышаются эксплуатационные характеристики экрана с точки зрения его звукозащиты, внешнего вида и срока службы. По сравнению с прототипом в предлагаемой конструкции экрана заполнение защищено от прямых атмосферных осадков уложенной сверху накрывочной пластиной, которая симметрично крепится к верхней пластине заполнения. Образованный накрывочной пластиной защитный козырек со стороны дороги так же способствует рассеиванию и отражению звуковой энергии, попадающей на экран, и уменьшает дифракцию звуковых волн через верхнюю кромку экрана в защищаемую жилую застройку. Таким образом, применение в конструкции шумозащитного экрана заполнения из пластин, изготовленных из цементно-стружечной плиты, вместо заполнения из деревянных досок, позволяет снизить затраты на строительство экрана, повысить звукоизолирующую способность и надежность его работы во время эксплуатации, улучшить экологическую обстановку в зоне жилой застройки за экраном, а также на самой дороге и в салонах проезжающих по ней автомобилей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
