Шумозащитный экран

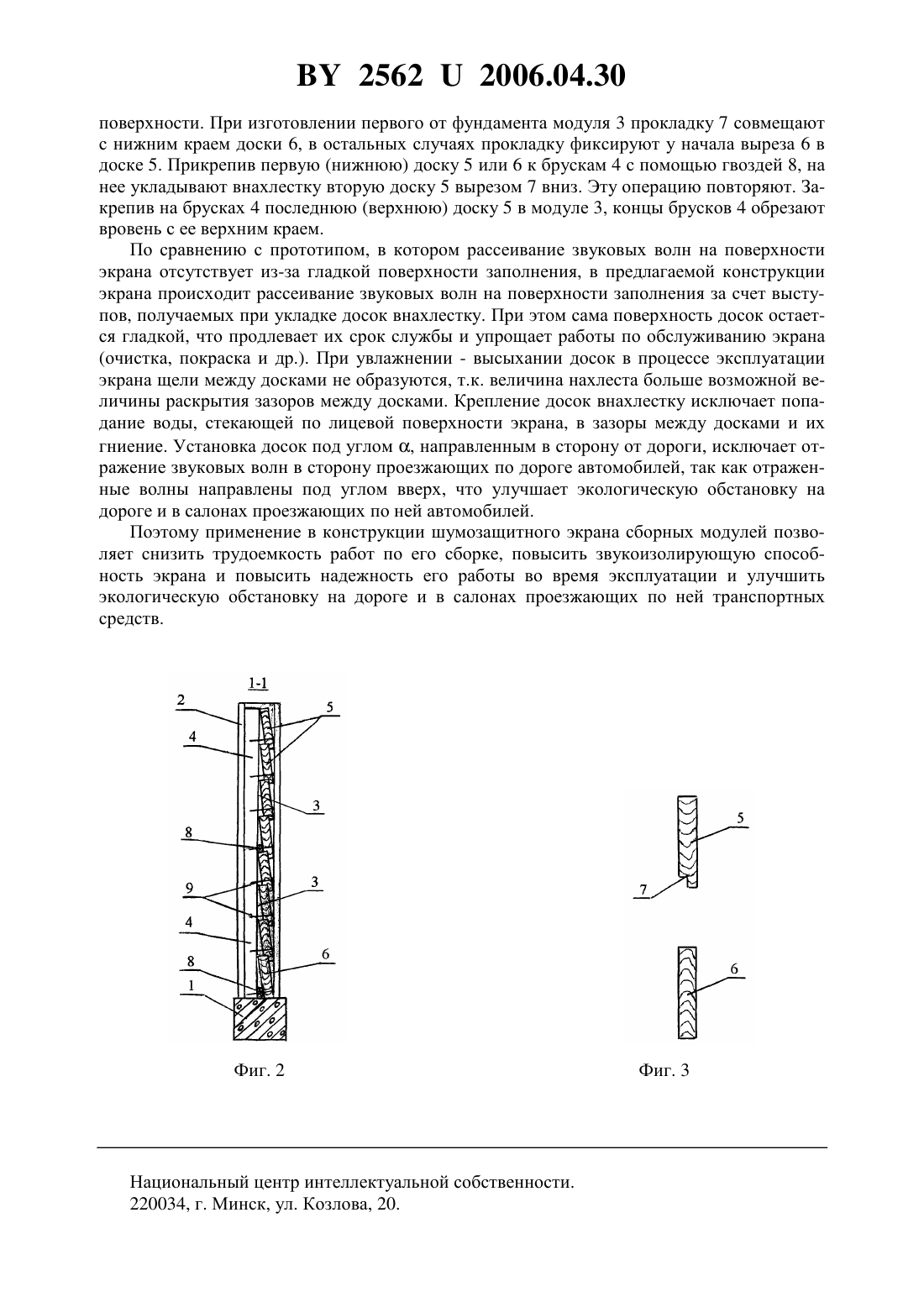

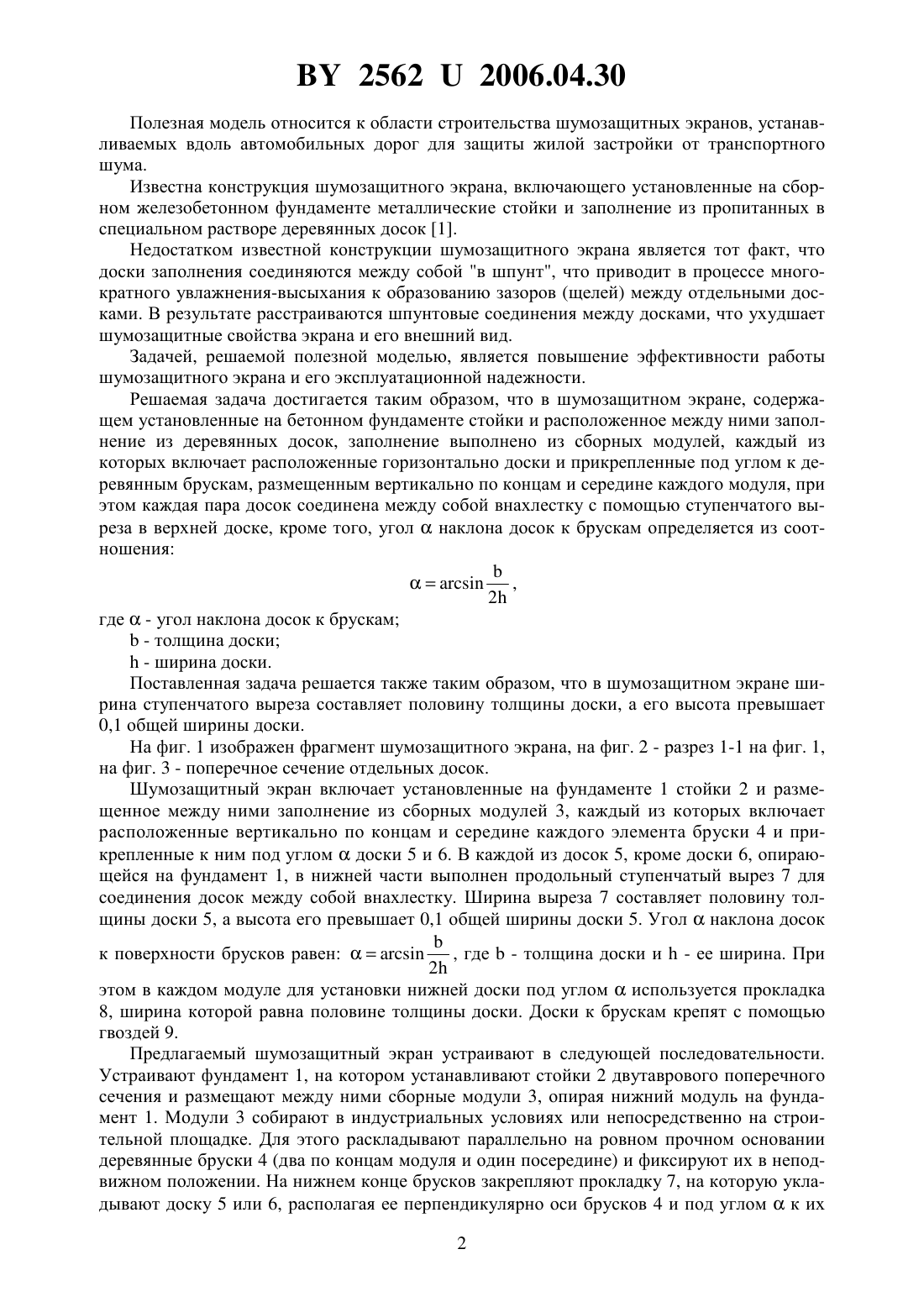

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Белорусский дорожный инженерно-технический центр(72) Автор Штабинский Владислав Владиславович(73) Патентообладатель Республиканское унитарное предприятие Белорусский дорожный инженерно-технический центр(57) 1. Шумозащитный экран, содержащий установленные на бетонном фундаменте стойки и расположенное между ними заполнение из деревянных досок, отличающийся тем,что заполнение выполнено из сборных модулей, каждый из которых включает расположенные горизонтально доски, прикрепленные под углом к деревянным брускам, размещенным вертикально по концам и середине каждого модуля, при этом каждая пара досок соединена между собой внахлестку с помощью ступенчатого выреза в верхней доске,кроме того, уголнаклона досок к брускам определяется из соотношения,2 где- угол наклона досок к брускам- толщина доски- ширина доски. 2. Шумозащитный экран по п. 1, отличающийся тем, что ширина ступенчатого выреза составляет половину толщины доски, а его высота превышает 0,1 общей ширины доски.(56) 1. Федоров А.Г., Кречетников Н.В., Шкляр В.Х. Шумозащитные экраны - опыт проектирования и проблемы. Строительство и эксплуатация автомобильных дорог и мостов Сб. науч. трудов. Вып. 16. - Мн., 2004. - С. 61-67. 25622006.04.30 Полезная модель относится к области строительства шумозащитных экранов, устанавливаемых вдоль автомобильных дорог для защиты жилой застройки от транспортного шума. Известна конструкция шумозащитного экрана, включающего установленные на сборном железобетонном фундаменте металлические стойки и заполнение из пропитанных в специальном растворе деревянных досок 1. Недостатком известной конструкции шумозащитного экрана является тот факт, что доски заполнения соединяются между собой в шпунт, что приводит в процессе многократного увлажнения-высыхания к образованию зазоров (щелей) между отдельными досками. В результате расстраиваются шпунтовые соединения между досками, что ухудшает шумозащитные свойства экрана и его внешний вид. Задачей, решаемой полезной моделью, является повышение эффективности работы шумозащитного экрана и его эксплуатационной надежности. Решаемая задача достигается таким образом, что в шумозащитном экране, содержащем установленные на бетонном фундаменте стойки и расположенное между ними заполнение из деревянных досок, заполнение выполнено из сборных модулей, каждый из которых включает расположенные горизонтально доски и прикрепленные под углом к деревянным брускам, размещенным вертикально по концам и середине каждого модуля, при этом каждая пара досок соединена между собой внахлестку с помощью ступенчатого выреза в верхней доске, кроме того, уголнаклона досок к брускам определяется из соотношения,2 где- угол наклона досок к брускам- толщина доски- ширина доски. Поставленная задача решается также таким образом, что в шумозащитном экране ширина ступенчатого выреза составляет половину толщины доски, а его высота превышает 0,1 общей ширины доски. На фиг. 1 изображен фрагмент шумозащитного экрана, на фиг. 2 - разрез 1-1 на фиг. 1,на фиг. 3 - поперечное сечение отдельных досок. Шумозащитный экран включает установленные на фундаменте 1 стойки 2 и размещенное между ними заполнение из сборных модулей 3, каждый из которых включает расположенные вертикально по концам и середине каждого элемента бруски 4 и прикрепленные к ним под угломдоски 5 и 6. В каждой из досок 5, кроме доски 6, опирающейся на фундамент 1, в нижней части выполнен продольный ступенчатый вырез 7 для соединения досок между собой внахлестку. Ширина выреза 7 составляет половину толщины доски 5, а высота его превышает 0,1 общей ширины доски 5. Уголнаклона досок, где- толщина доски и- ее ширина. При к поверхности брусков равен 2 этом в каждом модуле для установки нижней доски под угломиспользуется прокладка 8, ширина которой равна половине толщины доски. Доски к брускам крепят с помощью гвоздей 9. Предлагаемый шумозащитный экран устраивают в следующей последовательности. Устраивают фундамент 1, на котором устанавливают стойки 2 двутаврового поперечного сечения и размещают между ними сборные модули 3, опирая нижний модуль на фундамент 1. Модули 3 собирают в индустриальных условиях или непосредственно на строительной площадке. Для этого раскладывают параллельно на ровном прочном основании деревянные бруски 4 (два по концам модуля и один посередине) и фиксируют их в неподвижном положении. На нижнем конце брусков закрепляют прокладку 7, на которую укладывают доску 5 или 6, располагая ее перпендикулярно оси брусков 4 и под угломк их 2 25622006.04.30 поверхности. При изготовлении первого от фундамента модуля 3 прокладку 7 совмещают с нижним краем доски 6, в остальных случаях прокладку фиксируют у начала выреза 6 в доске 5. Прикрепив первую (нижнюю) доску 5 или 6 к брускам 4 с помощью гвоздей 8, на нее укладывают внахлестку вторую доску 5 вырезом 7 вниз. Эту операцию повторяют. Закрепив на брусках 4 последнюю (верхнюю) доску 5 в модуле 3, концы брусков 4 обрезают вровень с ее верхним краем. По сравнению с прототипом, в котором рассеивание звуковых волн на поверхности экрана отсутствует из-за гладкой поверхности заполнения, в предлагаемой конструкции экрана происходит рассеивание звуковых волн на поверхности заполнения за счет выступов, получаемых при укладке досок внахлестку. При этом сама поверхность досок остается гладкой, что продлевает их срок службы и упрощает работы по обслуживанию экрана(очистка, покраска и др.). При увлажнении - высыхании досок в процессе эксплуатации экрана щели между досками не образуются, т.к. величина нахлеста больше возможной величины раскрытия зазоров между досками. Крепление досок внахлестку исключает попадание воды, стекающей по лицевой поверхности экрана, в зазоры между досками и их гниение. Установка досок под углом , направленным в сторону от дороги, исключает отражение звуковых волн в сторону проезжающих по дороге автомобилей, так как отраженные волны направлены под углом вверх, что улучшает экологическую обстановку на дороге и в салонах проезжающих по ней автомобилей. Поэтому применение в конструкции шумозащитного экрана сборных модулей позволяет снизить трудоемкость работ по его сборке, повысить звукоизолирующую способность экрана и повысить надежность его работы во время эксплуатации и улучшить экологическую обстановку на дороге и в салонах проезжающих по ней транспортных средств. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
