Устройство для сбора диагностического материала

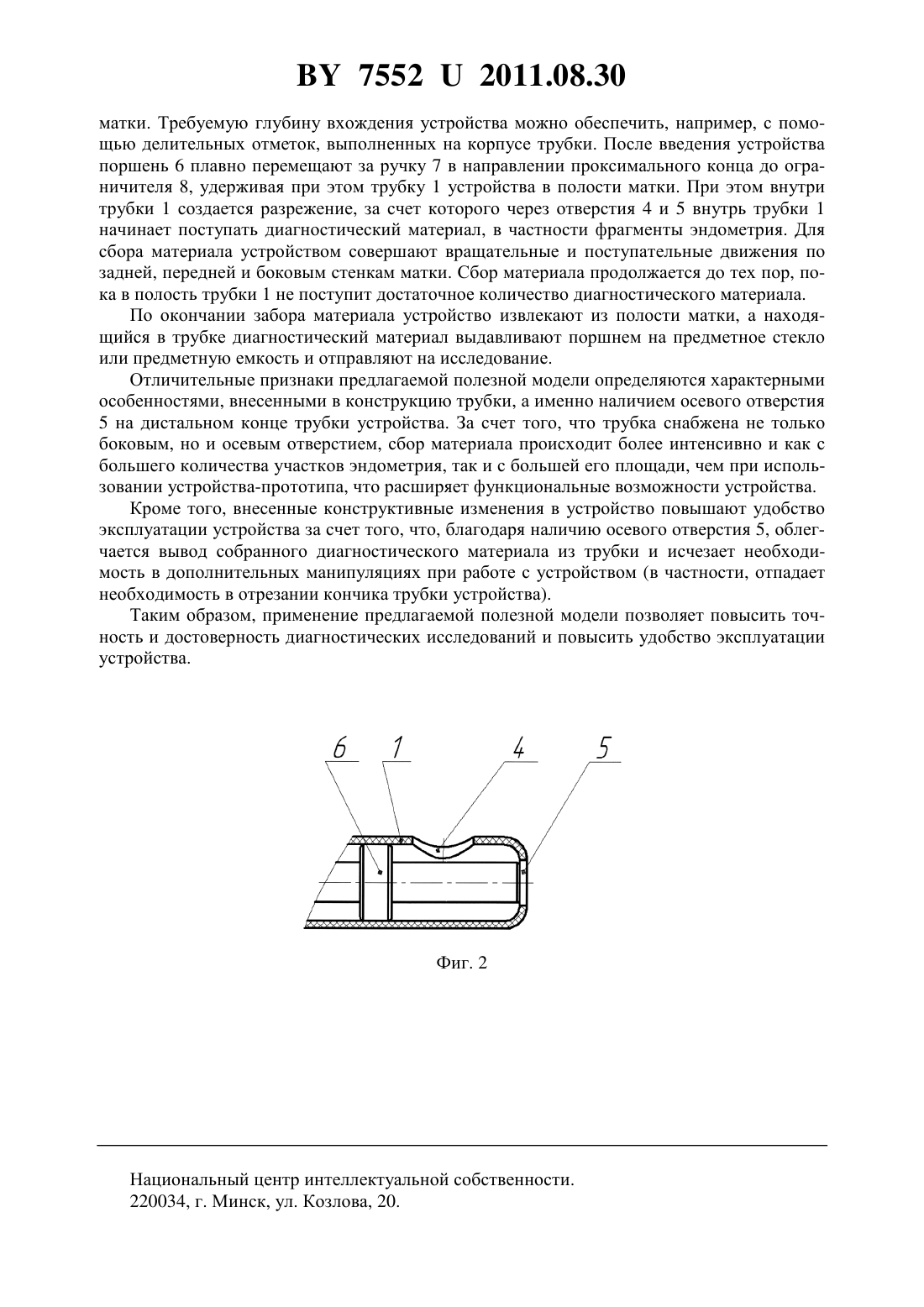

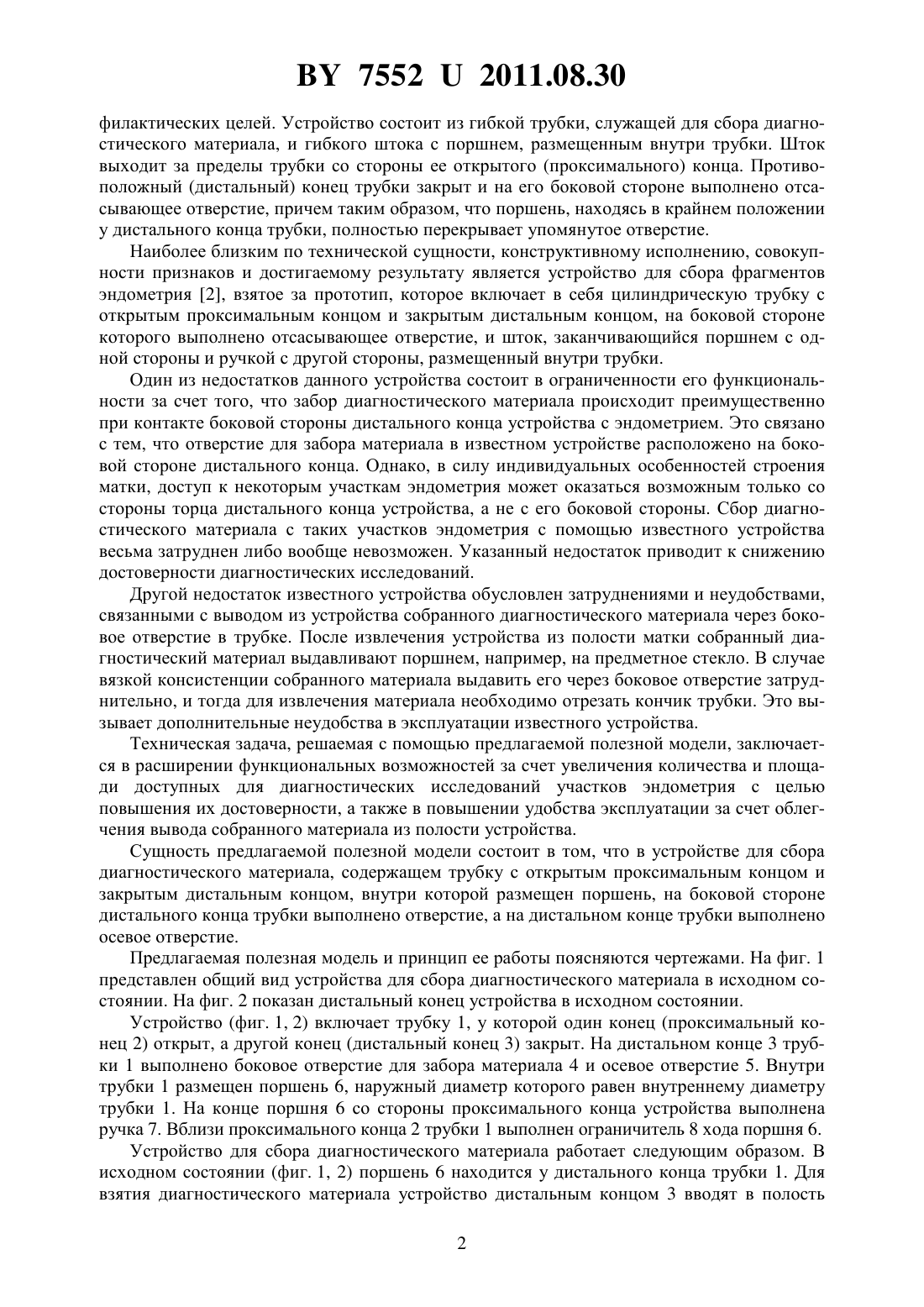

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СБОРА ДИАГНОСТИЧЕСКОГО МАТЕРИАЛА(71) Заявитель Закрытое акционерное общество Медицинское предприятие Симург(72) Авторы Ахтанин Олег Николаевич Дородейко Вячеслав Геннадьевич Журавлев Алексей Юрьевич Косенко Ирина Александровна Костевич Галина Владимировна(73) Патентообладатель Закрытое акционерное общество Медицинское предприятие Симург(57) Устройство для сбора диагностического материала, содержащее трубку с размещенным в ней поршнем, проксимальный конец которой открыт, а дистальный - закрыт, при этом на боковой стороне дистального конца трубки выполнено отверстие, отличающееся тем,что на дистальном конце трубки также выполнено и осевое отверстие. Предполагаемая полезная модель относится к медицине, а именно к устройствам для сбора материалов для диагностических исследований из полых органов человеческого тела. В частности, устройство может быть использовано в гинекологии для проведения цитологических, бактериологических и других исследований состояния эндометрия,позволяющих диагностировать раковое и предраковое состояния эндометрия, а также осуществлять мониторинг гормонального состава слизистой оболочки матки. Существует устройство 1, представляющее собой внутриматочный отсасыватель, с помощью которого можно собирать фрагменты эндометрия для диагностических и про 75522011.08.30 филактических целей. Устройство состоит из гибкой трубки, служащей для сбора диагностического материала, и гибкого штока с поршнем, размещенным внутри трубки. Шток выходит за пределы трубки со стороны ее открытого (проксимального) конца. Противоположный (дистальный) конец трубки закрыт и на его боковой стороне выполнено отсасывающее отверстие, причем таким образом, что поршень, находясь в крайнем положении у дистального конца трубки, полностью перекрывает упомянутое отверстие. Наиболее близким по технической сущности, конструктивному исполнению, совокупности признаков и достигаемому результату является устройство для сбора фрагментов эндометрия 2, взятое за прототип, которое включает в себя цилиндрическую трубку с открытым проксимальным концом и закрытым дистальным концом, на боковой стороне которого выполнено отсасывающее отверстие, и шток, заканчивающийся поршнем с одной стороны и ручкой с другой стороны, размещенный внутри трубки. Один из недостатков данного устройства состоит в ограниченности его функциональности за счет того, что забор диагностического материала происходит преимущественно при контакте боковой стороны дистального конца устройства с эндометрием. Это связано с тем, что отверстие для забора материала в известном устройстве расположено на боковой стороне дистального конца. Однако, в силу индивидуальных особенностей строения матки, доступ к некоторым участкам эндометрия может оказаться возможным только со стороны торца дистального конца устройства, а не с его боковой стороны. Сбор диагностического материала с таких участков эндометрия с помощью известного устройства весьма затруднен либо вообще невозможен. Указанный недостаток приводит к снижению достоверности диагностических исследований. Другой недостаток известного устройства обусловлен затруднениями и неудобствами,связанными с выводом из устройства собранного диагностического материала через боковое отверстие в трубке. После извлечения устройства из полости матки собранный диагностический материал выдавливают поршнем, например, на предметное стекло. В случае вязкой консистенции собранного материала выдавить его через боковое отверстие затруднительно, и тогда для извлечения материала необходимо отрезать кончик трубки. Это вызывает дополнительные неудобства в эксплуатации известного устройства. Техническая задача, решаемая с помощью предлагаемой полезной модели, заключается в расширении функциональных возможностей за счет увеличения количества и площади доступных для диагностических исследований участков эндометрия с целью повышения их достоверности, а также в повышении удобства эксплуатации за счет облегчения вывода собранного материала из полости устройства. Сущность предлагаемой полезной модели состоит в том, что в устройстве для сбора диагностического материала, содержащем трубку с открытым проксимальным концом и закрытым дистальным концом, внутри которой размещен поршень, на боковой стороне дистального конца трубки выполнено отверстие, а на дистальном конце трубки выполнено осевое отверстие. Предлагаемая полезная модель и принцип ее работы поясняются чертежами. На фиг. 1 представлен общий вид устройства для сбора диагностического материала в исходном состоянии. На фиг. 2 показан дистальный конец устройства в исходном состоянии. Устройство (фиг. 1, 2) включает трубку 1, у которой один конец (проксимальный конец 2) открыт, а другой конец (дистальный конец 3) закрыт. На дистальном конце 3 трубки 1 выполнено боковое отверстие для забора материала 4 и осевое отверстие 5. Внутри трубки 1 размещен поршень 6, наружный диаметр которого равен внутреннему диаметру трубки 1. На конце поршня 6 со стороны проксимального конца устройства выполнена ручка 7. Вблизи проксимального конца 2 трубки 1 выполнен ограничитель 8 хода поршня 6. Устройство для сбора диагностического материала работает следующим образом. В исходном состоянии (фиг. 1, 2) поршень 6 находится у дистального конца трубки 1. Для взятия диагностического материала устройство дистальным концом 3 вводят в полость 2 75522011.08.30 матки. Требуемую глубину вхождения устройства можно обеспечить, например, с помощью делительных отметок, выполненных на корпусе трубки. После введения устройства поршень 6 плавно перемещают за ручку 7 в направлении проксимального конца до ограничителя 8, удерживая при этом трубку 1 устройства в полости матки. При этом внутри трубки 1 создается разрежение, за счет которого через отверстия 4 и 5 внутрь трубки 1 начинает поступать диагностический материал, в частности фрагменты эндометрия. Для сбора материала устройством совершают вращательные и поступательные движения по задней, передней и боковым стенкам матки. Сбор материала продолжается до тех пор, пока в полость трубки 1 не поступит достаточное количество диагностического материала. По окончании забора материала устройство извлекают из полости матки, а находящийся в трубке диагностический материал выдавливают поршнем на предметное стекло или предметную емкость и отправляют на исследование. Отличительные признаки предлагаемой полезной модели определяются характерными особенностями, внесенными в конструкцию трубки, а именно наличием осевого отверстия 5 на дистальном конце трубки устройства. За счет того, что трубка снабжена не только боковым, но и осевым отверстием, сбор материала происходит более интенсивно и как с большего количества участков эндометрия, так и с большей его площади, чем при использовании устройства-прототипа, что расширяет функциональные возможности устройства. Кроме того, внесенные конструктивные изменения в устройство повышают удобство эксплуатации устройства за счет того, что, благодаря наличию осевого отверстия 5, облегчается вывод собранного диагностического материала из трубки и исчезает необходимость в дополнительных манипуляциях при работе с устройством (в частности, отпадает необходимость в отрезании кончика трубки устройства). Таким образом, применение предлагаемой полезной модели позволяет повысить точность и достоверность диагностических исследований и повысить удобство эксплуатации устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
