Шумозащитный экран

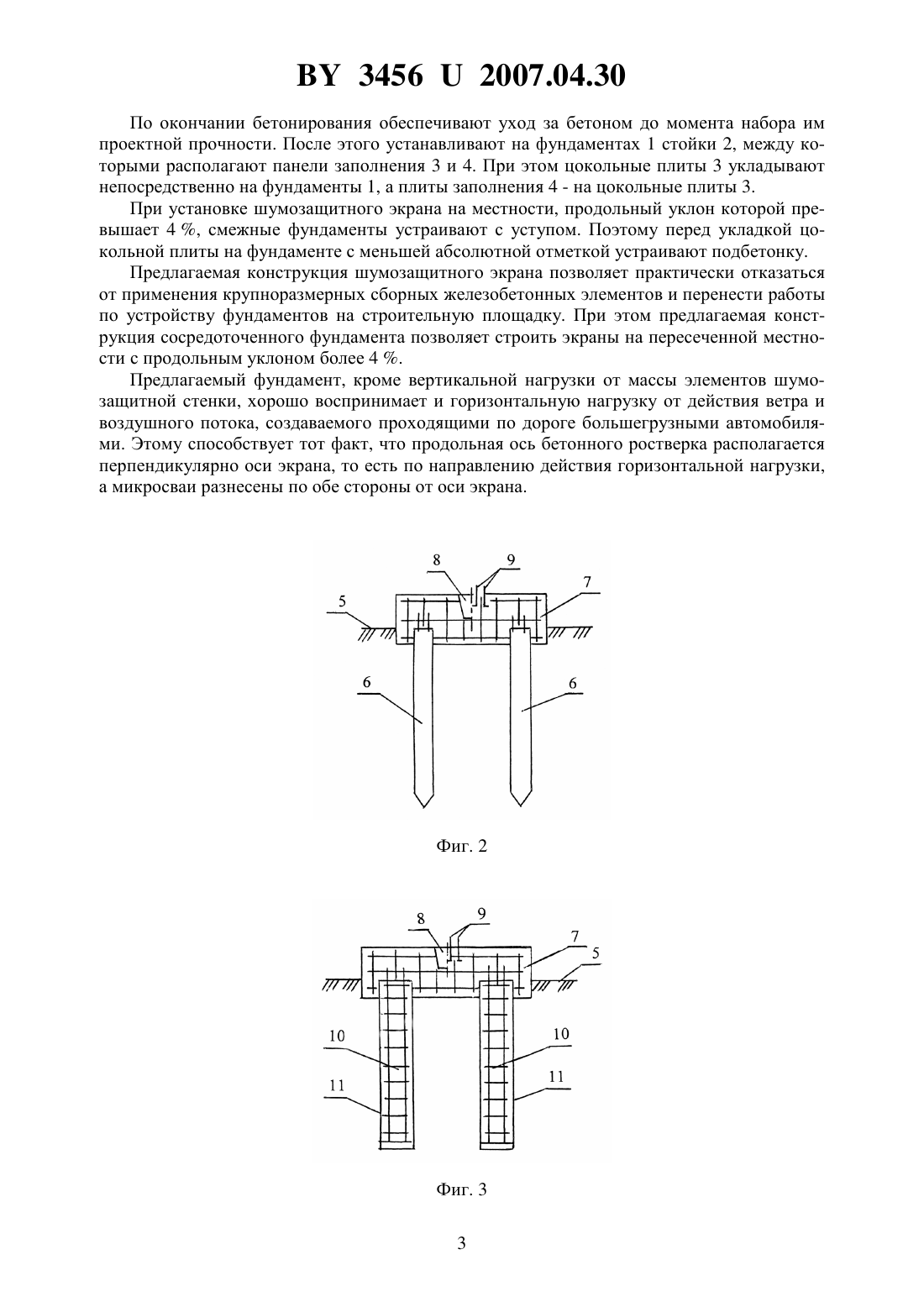

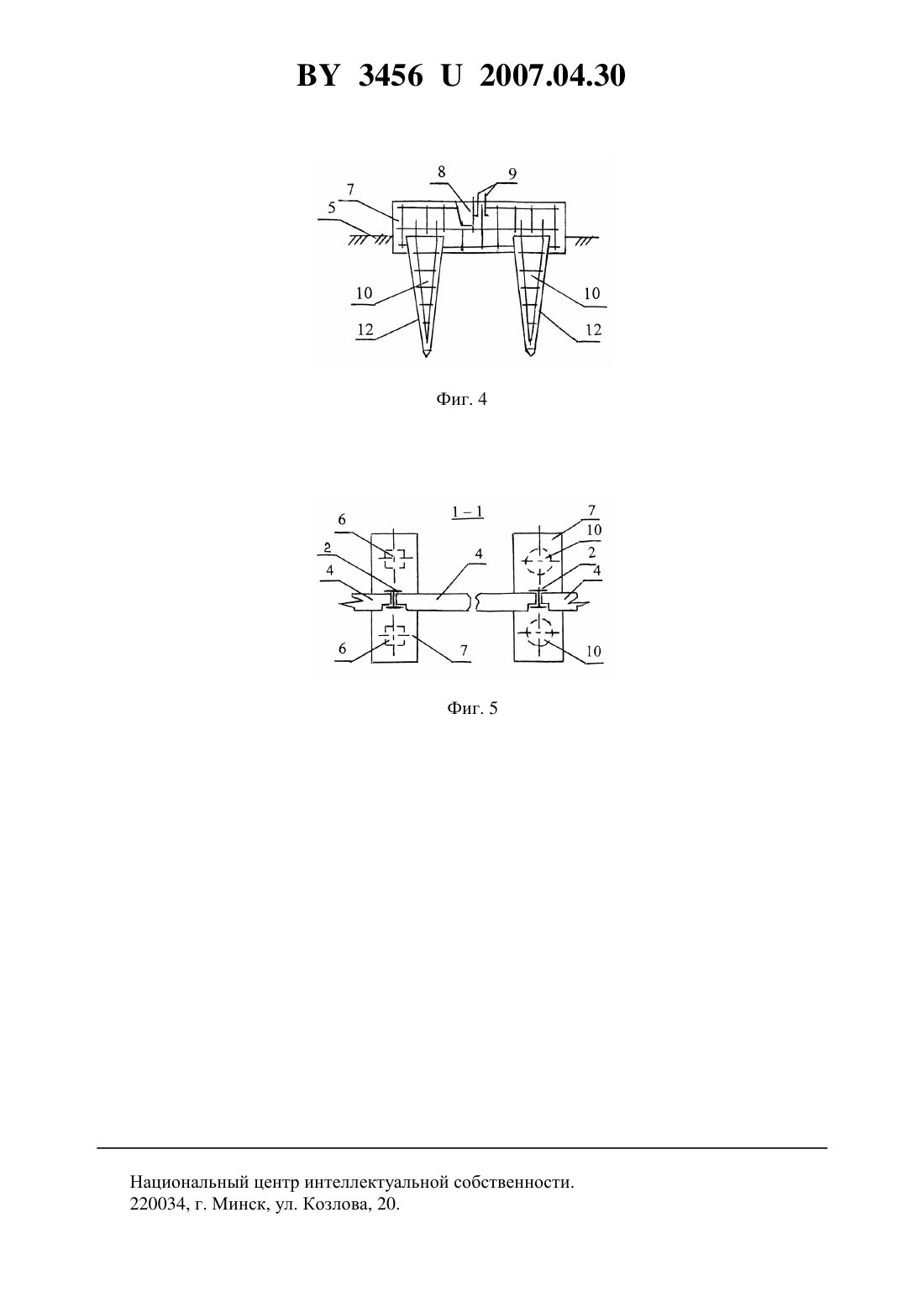

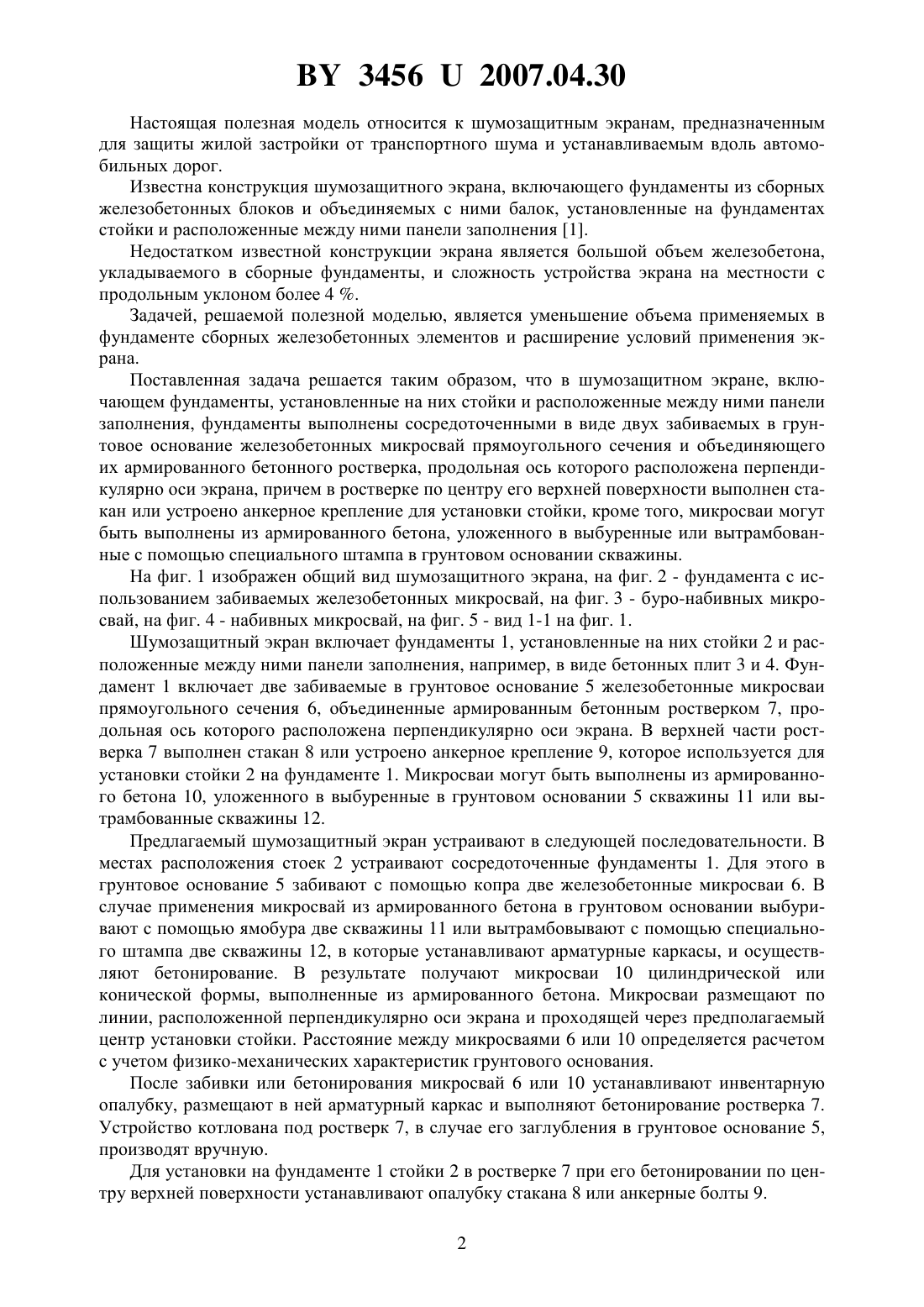

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель РУП Белорусский дорожный инженерно-технический центр(72) Авторы Штабинский Владислав Владиславович Сеськов Валерий Ефимович(73) Патентообладатель РУП Белорусский дорожный инженерно-технический центр(57) 1. Шумозащитный экран, включающий фундаменты, установленные на них стойки и расположенные между ними панели заполнения, отличающийся тем, что фундаменты выполнены сосредоточенными в виде двух забиваемых в грунтовое основание железобетонных микросвай прямоугольного сечения и объединяющего их армированного бетонного ростверка, продольная ось которого расположена перпендикулярно оси экрана, причем в ростверке по центру его верхней поверхности выполнен стакан или устроено анкерное крепление для установки стойки. 2. Шумозащитный экран по п. 1, отличающийся тем, что микросваи выполнены из армированного бетона, уложенного в выбуренные в грунтовом основании скважины. 3. Шумозащитный экран по п. 1, отличающийся тем, что микросваи выполнены из армированного бетона, уложенного в вытрамбованные с помощью специального штампа в грунтовом основании скважины.(56) 1. Федоров А.Г., Кречетников Н.В., Шкляр В.Х. Шумозащитные экраны - опыт проектирования и проблемы. Строительство и эксплуатация автомобильных дорог и мостов Сб. научн. трудов. Вып. 16.- Мн. РУП БелдорНИИ, 2004. - С. 61-67. 34562007.04.30 Настоящая полезная модель относится к шумозащитным экранам, предназначенным для защиты жилой застройки от транспортного шума и устанавливаемым вдоль автомобильных дорог. Известна конструкция шумозащитного экрана, включающего фундаменты из сборных железобетонных блоков и объединяемых с ними балок, установленные на фундаментах стойки и расположенные между ними панели заполнения 1. Недостатком известной конструкции экрана является большой объем железобетона,укладываемого в сборные фундаменты, и сложность устройства экрана на местности с продольным уклоном более 4 . Задачей, решаемой полезной моделью, является уменьшение объема применяемых в фундаменте сборных железобетонных элементов и расширение условий применения экрана. Поставленная задача решается таким образом, что в шумозащитном экране, включающем фундаменты, установленные на них стойки и расположенные между ними панели заполнения, фундаменты выполнены сосредоточенными в виде двух забиваемых в грунтовое основание железобетонных микросвай прямоугольного сечения и объединяющего их армированного бетонного ростверка, продольная ось которого расположена перпендикулярно оси экрана, причем в ростверке по центру его верхней поверхности выполнен стакан или устроено анкерное крепление для установки стойки, кроме того, микросваи могут быть выполнены из армированного бетона, уложенного в выбуренные или вытрамбованные с помощью специального штампа в грунтовом основании скважины. На фиг. 1 изображен общий вид шумозащитного экрана, на фиг. 2 - фундамента с использованием забиваемых железобетонных микросвай, на фиг. 3 - буро-набивных микросвай, на фиг. 4 - набивных микросвай, на фиг. 5 - вид 1-1 на фиг. 1. Шумозащитный экран включает фундаменты 1, установленные на них стойки 2 и расположенные между ними панели заполнения, например, в виде бетонных плит 3 и 4. Фундамент 1 включает две забиваемые в грунтовое основание 5 железобетонные микросваи прямоугольного сечения 6, объединенные армированным бетонным ростверком 7, продольная ось которого расположена перпендикулярно оси экрана. В верхней части ростверка 7 выполнен стакан 8 или устроено анкерное крепление 9, которое используется для установки стойки 2 на фундаменте 1. Микросваи могут быть выполнены из армированного бетона 10, уложенного в выбуренные в грунтовом основании 5 скважины 11 или вытрамбованные скважины 12. Предлагаемый шумозащитный экран устраивают в следующей последовательности. В местах расположения стоек 2 устраивают сосредоточенные фундаменты 1. Для этого в грунтовое основание 5 забивают с помощью копра две железобетонные микросваи 6. В случае применения микросвай из армированного бетона в грунтовом основании выбуривают с помощью ямобура две скважины 11 или вытрамбовывают с помощью специального штампа две скважины 12, в которые устанавливают арматурные каркасы, и осуществляют бетонирование. В результате получают микросваи 10 цилиндрической или конической формы, выполненные из армированного бетона. Микросваи размещают по линии, расположенной перпендикулярно оси экрана и проходящей через предполагаемый центр установки стойки. Расстояние между микросваями 6 или 10 определяется расчетом с учетом физико-механических характеристик грунтового основания. После забивки или бетонирования микросвай 6 или 10 устанавливают инвентарную опалубку, размещают в ней арматурный каркас и выполняют бетонирование ростверка 7. Устройство котлована под ростверк 7, в случае его заглубления в грунтовое основание 5,производят вручную. Для установки на фундаменте 1 стойки 2 в ростверке 7 при его бетонировании по центру верхней поверхности устанавливают опалубку стакана 8 или анкерные болты 9. 2 34562007.04.30 По окончании бетонирования обеспечивают уход за бетоном до момента набора им проектной прочности. После этого устанавливают на фундаментах 1 стойки 2, между которыми располагают панели заполнения 3 и 4. При этом цокольные плиты 3 укладывают непосредственно на фундаменты 1, а плиты заполнения 4 - на цокольные плиты 3. При установке шумозащитного экрана на местности, продольный уклон которой превышает 4 , смежные фундаменты устраивают с уступом. Поэтому перед укладкой цокольной плиты на фундаменте с меньшей абсолютной отметкой устраивают подбетонку. Предлагаемая конструкция шумозащитного экрана позволяет практически отказаться от применения крупноразмерных сборных железобетонных элементов и перенести работы по устройству фундаментов на строительную площадку. При этом предлагаемая конструкция сосредоточенного фундамента позволяет строить экраны на пересеченной местности с продольным уклоном более 4 . Предлагаемый фундамент, кроме вертикальной нагрузки от массы элементов шумозащитной стенки, хорошо воспринимает и горизонтальную нагрузку от действия ветра и воздушного потока, создаваемого проходящими по дороге большегрузными автомобилями. Этому способствует тот факт, что продольная ось бетонного ростверка располагается перпендикулярно оси экрана, то есть по направлению действия горизонтальной нагрузки,а микросваи разнесены по обе стороны от оси экрана. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
