Анкерное устройство

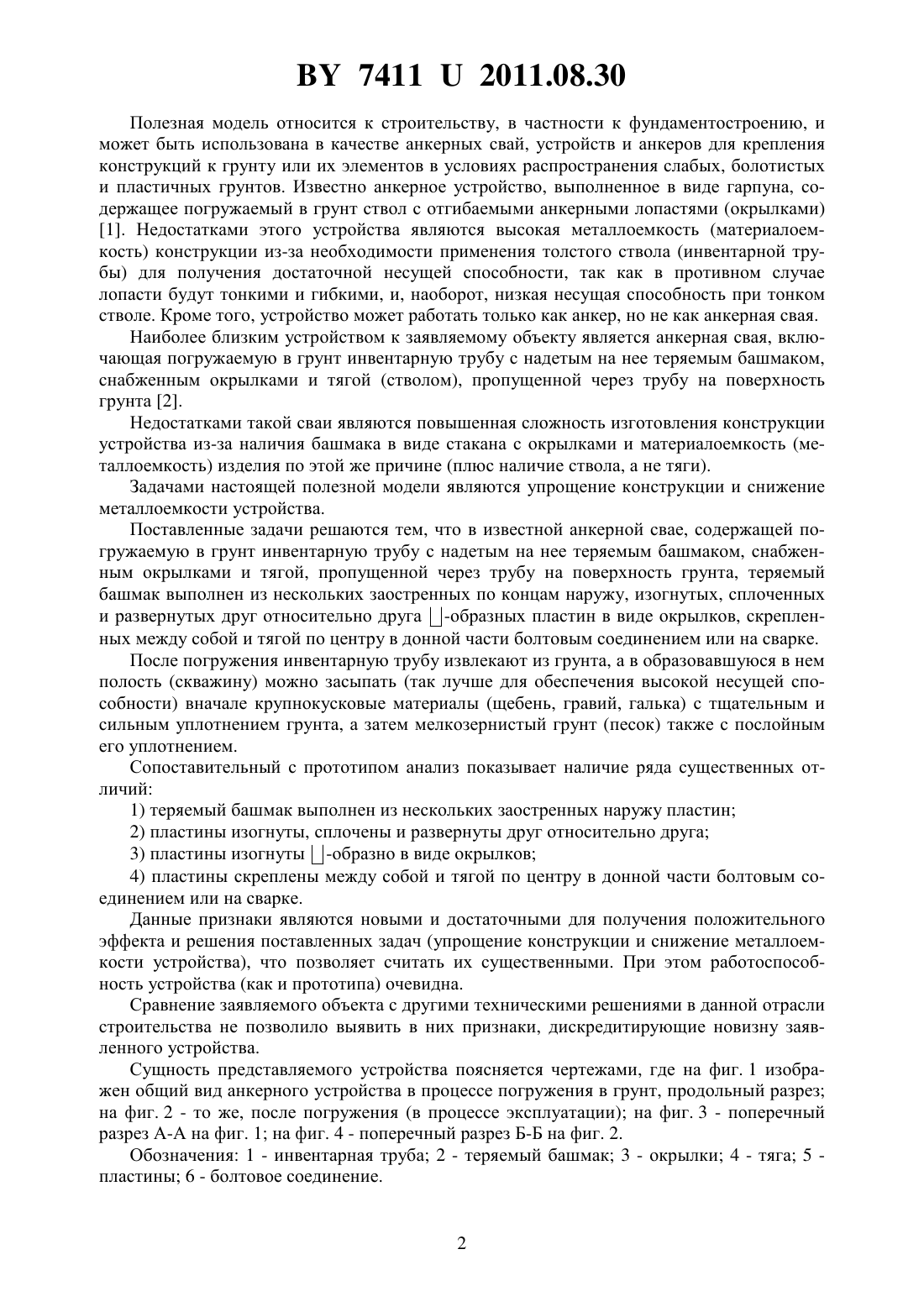

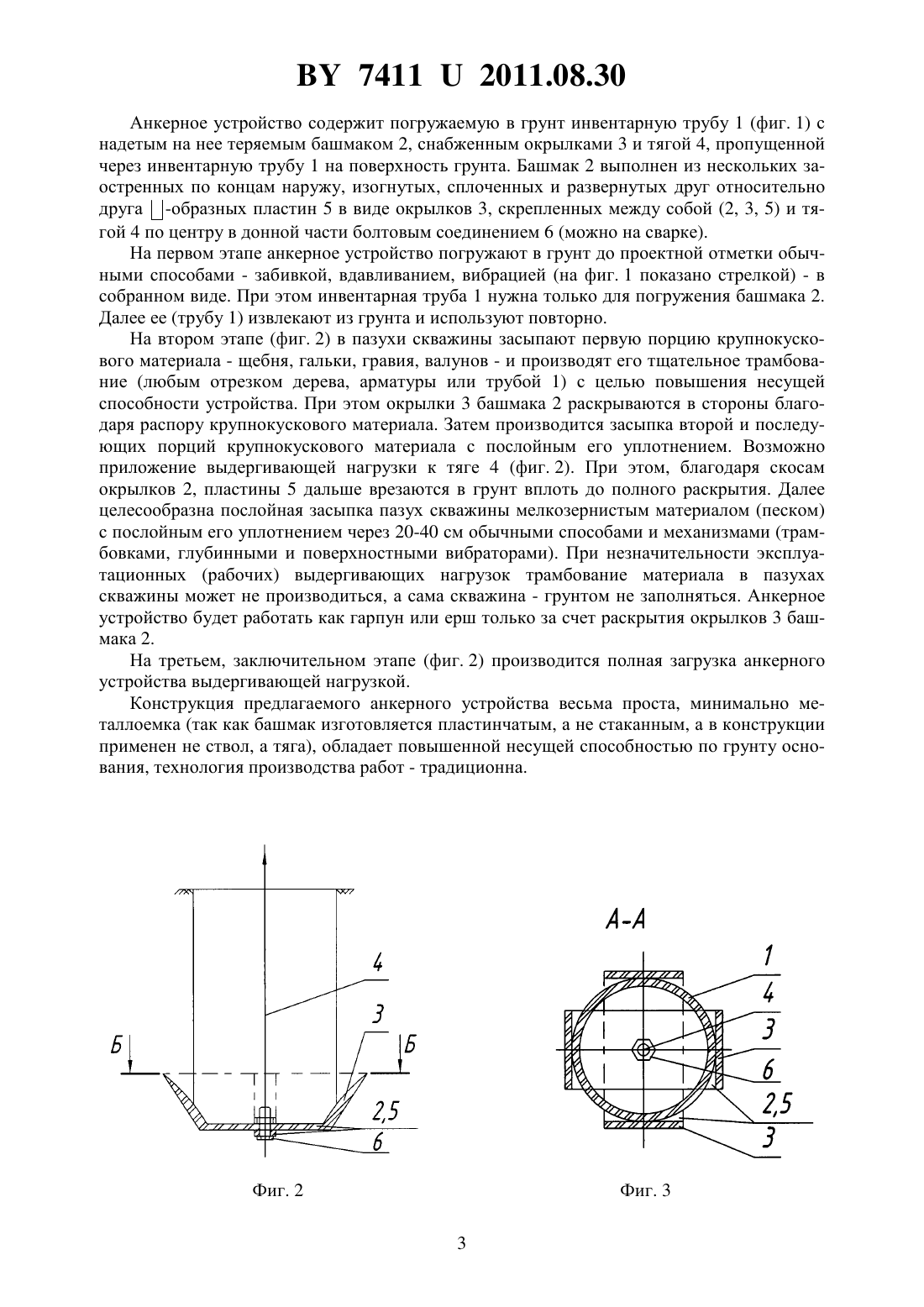

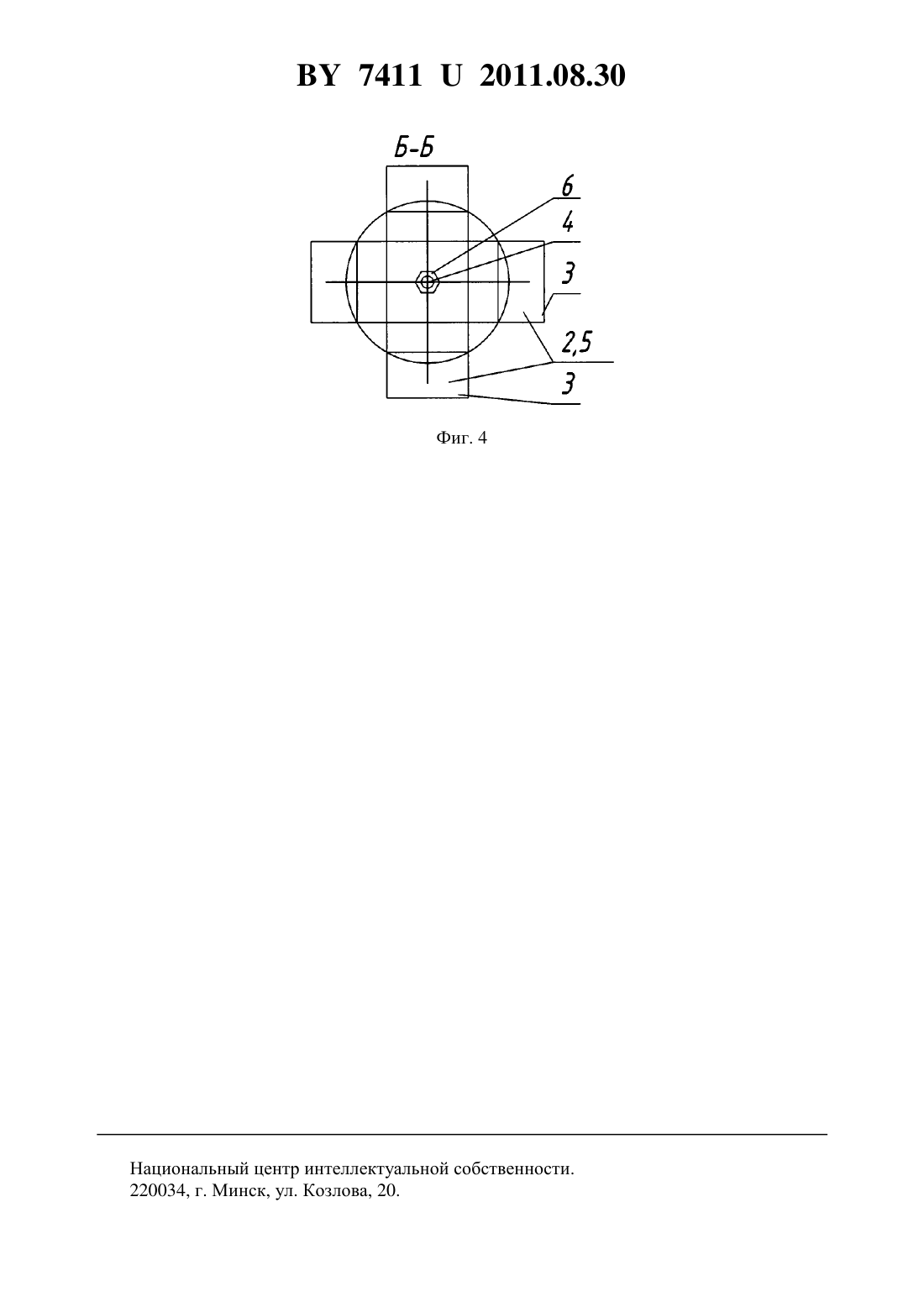

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Ивасюк Петр Петрович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Анкерное устройство, включающее погружаемую в грунт инвентарную трубу с надетым на нее теряемым башмаком, снабженным окрылками и тягой, пропущенной через трубу на поверхность грунта, отличающееся тем, что теряемый башмак выполнен из нескольких заостренных по концам наружу, изогнутых, сплоченных и развернутых друг относительно друга -образных пластин в виде окрылков, скрепленных между собой и тягой по центру в донной части болтовым соединением или на сварке.(56) 1. Конструкции анкерных устройств и приспособлений с опорными лопастями / В.В.Спиридонов, В.Н.Пчелин. В.П.Чернюк. Обзорная информация Строительство предприятий нефтяной и газовой промышленности. Серия Механизация строительства. Вып.5. - М. Информнефтегазострой, 1983. - С. 33, 34, рис. 15.2 (аналог). 2. Анкерная свая Патент РБ на изобретение 8711. МПК 02 5/54 / В.П.Чернюк и др. Заявл. 19.03.04. Опубл. 30.12.06 (прототип). 74112011.08.30 Полезная модель относится к строительству, в частности к фундаментостроению, и может быть использована в качестве анкерных свай, устройств и анкеров для крепления конструкций к грунту или их элементов в условиях распространения слабых, болотистых и пластичных грунтов. Известно анкерное устройство, выполненное в виде гарпуна, содержащее погружаемый в грунт ствол с отгибаемыми анкерными лопастями (окрылками) 1. Недостатками этого устройства являются высокая металлоемкость (материалоемкость) конструкции из-за необходимости применения толстого ствола (инвентарной трубы) для получения достаточной несущей способности, так как в противном случае лопасти будут тонкими и гибкими, и, наоборот, низкая несущая способность при тонком стволе. Кроме того, устройство может работать только как анкер, но не как анкерная свая. Наиболее близким устройством к заявляемому объекту является анкерная свая, включающая погружаемую в грунт инвентарную трубу с надетым на нее теряемым башмаком,снабженным окрылками и тягой (стволом), пропущенной через трубу на поверхность грунта 2. Недостатками такой сваи являются повышенная сложность изготовления конструкции устройства из-за наличия башмака в виде стакана с окрылками и материалоемкость (металлоемкость) изделия по этой же причине (плюс наличие ствола, а не тяги). Задачами настоящей полезной модели являются упрощение конструкции и снижение металлоемкости устройства. Поставленные задачи решаются тем, что в известной анкерной свае, содержащей погружаемую в грунт инвентарную трубу с надетым на нее теряемым башмаком, снабженным окрылками и тягой, пропущенной через трубу на поверхность грунта, теряемый башмак выполнен из нескольких заостренных по концам наружу, изогнутых, сплоченных и развернутых друг относительно друга -образных пластин в виде окрылков, скрепленных между собой и тягой по центру в донной части болтовым соединением или на сварке. После погружения инвентарную трубу извлекают из грунта, а в образовавшуюся в нем полость (скважину) можно засыпать (так лучше для обеспечения высокой несущей способности) вначале крупнокусковые материалы (щебень, гравий, галька) с тщательным и сильным уплотнением грунта, а затем мелкозернистый грунт (песок) также с послойным его уплотнением. Сопоставительный с прототипом анализ показывает наличие ряда существенных отличий 1) теряемый башмак выполнен из нескольких заостренных наружу пластин 2) пластины изогнуты, сплочены и развернуты друг относительно друга 3) пластины изогнуты -образно в виде окрылков 4) пластины скреплены между собой и тягой по центру в донной части болтовым соединением или на сварке. Данные признаки являются новыми и достаточными для получения положительного эффекта и решения поставленных задач (упрощение конструкции и снижение металлоемкости устройства), что позволяет считать их существенными. При этом работоспособность устройства (как и прототипа) очевидна. Сравнение заявляемого объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну заявленного устройства. Сущность представляемого устройства поясняется чертежами, где на фиг. 1 изображен общий вид анкерного устройства в процессе погружения в грунт, продольный разрез на фиг. 2 - то же, после погружения (в процессе эксплуатации) на фиг. 3 - поперечный разрез А-А на фиг. 1 на фиг. 4 - поперечный разрез Б-Б на фиг. 2. Обозначения 1 - инвентарная труба 2 - теряемый башмак 3 - окрылки 4 - тяга 5 пластины 6 - болтовое соединение. 74112011.08.30 Анкерное устройство содержит погружаемую в грунт инвентарную трубу 1 (фиг. 1) с надетым на нее теряемым башмаком 2, снабженным окрылками 3 и тягой 4, пропущенной через инвентарную трубу 1 на поверхность грунта. Башмак 2 выполнен из нескольких заостренных по концам наружу, изогнутых, сплоченных и развернутых друг относительно друга -образных пластин 5 в виде окрылков 3, скрепленных между собой (2, 3, 5) и тягой 4 по центру в донной части болтовым соединением 6 (можно на сварке). На первом этапе анкерное устройство погружают в грунт до проектной отметки обычными способами - забивкой, вдавливанием, вибрацией (на фиг. 1 показано стрелкой) - в собранном виде. При этом инвентарная труба 1 нужна только для погружения башмака 2. Далее ее (трубу 1) извлекают из грунта и используют повторно. На втором этапе (фиг. 2) в пазухи скважины засыпают первую порцию крупнокускового материала - щебня, гальки, гравия, валунов - и производят его тщательное трамбование (любым отрезком дерева, арматуры или трубой 1) с целью повышения несущей способности устройства. При этом окрылки 3 башмака 2 раскрываются в стороны благодаря распору крупнокускового материала. Затем производится засыпка второй и последующих порций крупнокускового материала с послойным его уплотнением. Возможно приложение выдергивающей нагрузки к тяге 4 (фиг. 2). При этом, благодаря скосам окрылков 2, пластины 5 дальше врезаются в грунт вплоть до полного раскрытия. Далее целесообразна послойная засыпка пазух скважины мелкозернистым материалом (песком) с послойным его уплотнением через 20-40 см обычными способами и механизмами (трамбовками, глубинными и поверхностными вибраторами). При незначительности эксплуатационных (рабочих) выдергивающих нагрузок трамбование материала в пазухах скважины может не производиться, а сама скважина - грунтом не заполняться. Анкерное устройство будет работать как гарпун или ерш только за счет раскрытия окрылков 3 башмака 2. На третьем, заключительном этапе (фиг. 2) производится полная загрузка анкерного устройства выдергивающей нагрузкой. Конструкция предлагаемого анкерного устройства весьма проста, минимально металлоемка (так как башмак изготовляется пластинчатым, а не стаканным, а в конструкции применен не ствол, а тяга), обладает повышенной несущей способностью по грунту основания, технология производства работ - традиционна. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
