Анкерная свая

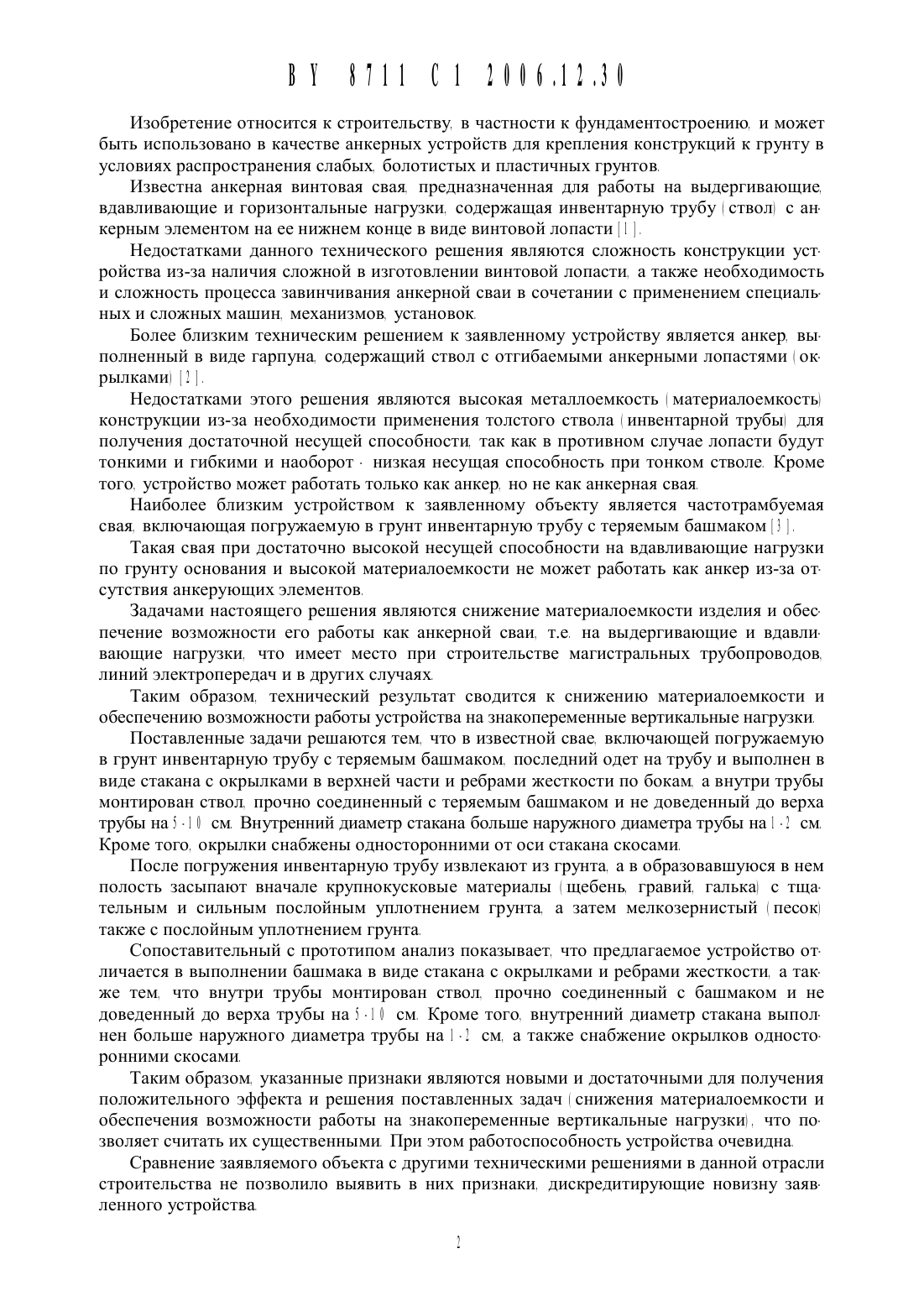

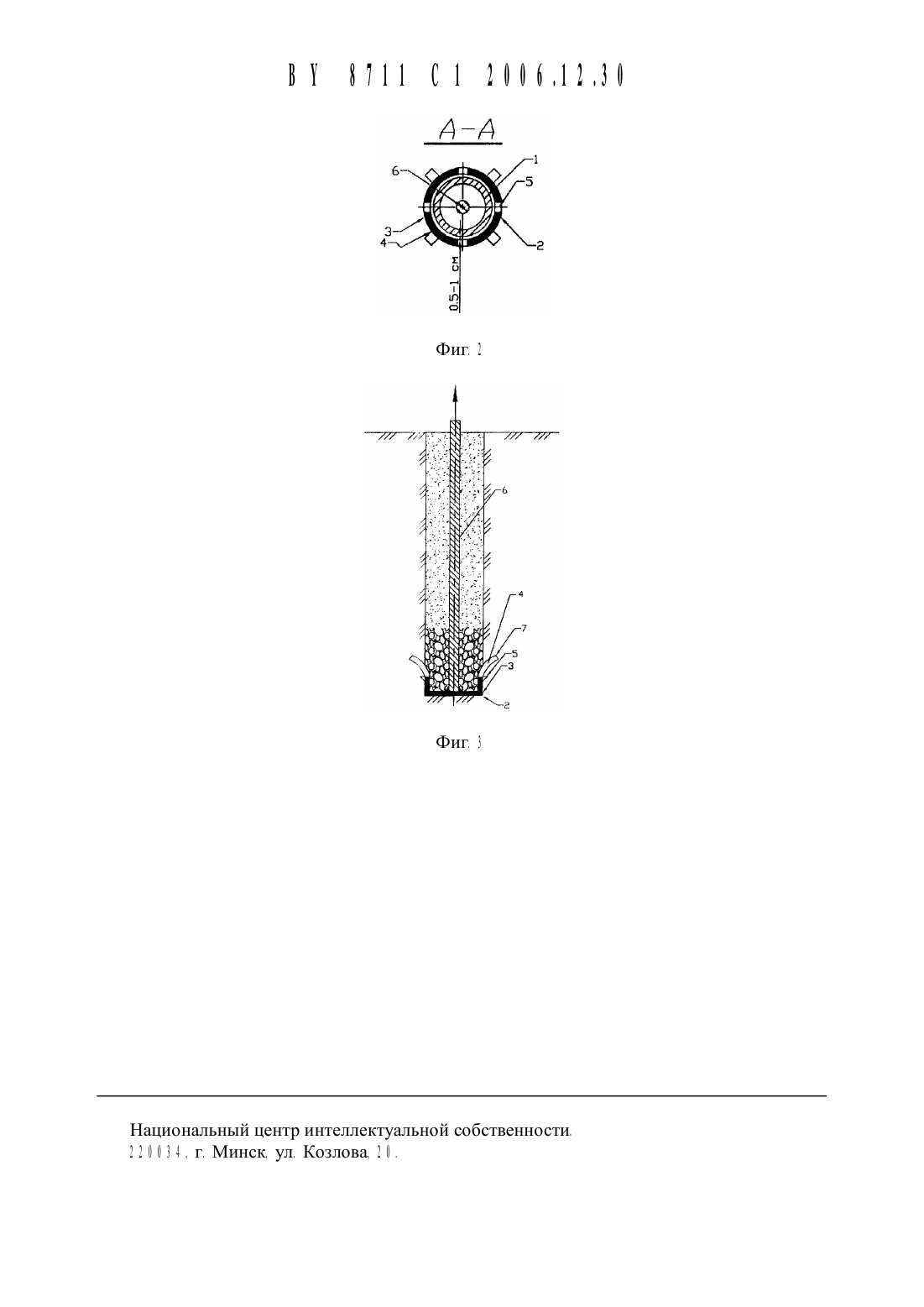

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ07 0 5 Патентообладатель Учреждение образования Брестский государственный технический университет В 0 005 0 ) Технология строительного производства 0 Под ред Г.М 2 Бадьина и др 2 Ленинград Стройиздат. 0 9 0 0 2 - С 0 0 3 2 50 00000220909.Н 0 5 Заявитель Учреждение образования Брестский государственный технический университет В 0 107 2 5 Авторы Чернюк Владимир Петрович Ивасюк Петр Петрович Пчелин Вячеслав Николаевич Ивасюк Юрий Петрович 0 В 0 10 2 Анкерная свая. включающая погружаемую в грунт инвентарную трубу с теряемым башмаком. отличающаяся тем. что башмак одет на инвентарную трубу и выполнен в виде стакана с окрылками в верхней части и ребрами жесткости по бокам. а внутри инвентарной трубы монтирован ствол. прочно соединенный с теряемым башмаком и не доведенный до верха инвентарной трубы на 5 - 0 0 см 22 2 Свая по П 2 0 2 отличающаяся тем. что внутренний диаметр стакана больше наружного диаметра инвентарной трубы на 0 -2 см 25 2 Свая по П 2 0 2 отличающаяся тем. что окрылки снабжены односторонними от оси стакана скосами 2Изобретение относится К строительству. в частности К фундаментостроению. И может быть Использовано в качестве анкерных устройств для крепления конструкций К грунту в условиях распространения слабых. болотистых и пластичных грунтовИзвестна анкерная винтовая свая. предназначенная для работы на выдергивающие. вдавливающие и горизонтальные нагрузки. содержащая инвентарную трубу 0 ствол) с анкернь 1 м элементом на ее нижнем конце в виде винтовой лопасти 0 0 .Недостатками данного технического решения являются сложность конструкции устройства из-за наличия сложной в изготовлении винтовой лопасти. а также необходимость и сложность процесса завинчивания анкерной сваи в сочетании с применением специальных и сложных машин. механизмов. установокБолее близким техническим решением к заявленному устройству является анкер. вь 1 полненный в виде гарпуна. содержащий ствол с отгибаемыми анкерными лопастями окрылками) 0Недостатками этого решения являются высокая металлоемкость материалоемкость конструкции из-за необходимости применения толстого ствола инвентарной трубы) для получения достаточной несущей способности. так как в противном случае лопасти будут тонкими и гибкими и наоборот - низкая несущая способность при тонком стволе. Кроме того. устройство может работать только как анкер. но не как анкерная сваяНаиболее близким устройством к заявленному объекту является частотрамбуемая свая. включающая погружаемую в грунт инвентарную трубу с теряемым башмаком 3 0 .Такая свая при достаточно высокой несущей способности на вдавливающие нагрузки по грунту основания и высокой материалоемкости не может работать как анкер из-за отсутствия анкерующих элементовЗадачами настоящего решения являются снижение материалоемкости изделия и обеспечение возможности его работы как анкерной сваи. т.е на выдергивающие и вдавливающие нагрузки. что имеет место при строительстве магистральных трубопроводов. линий электропередач и в других случаяхТаким образом. технический результат сводится к снижению материалоемкости и обеспечению возможности работы устройства на знакопеременные вертикальные нагрузкиПоставленные задачи решаются тем. что в известной свае. включающей погружаемую в грунт инвентарную трубу с теряемым башмаком. последний одет на трубу и выполнен в виде стакана с окрылками в верхней части и ребрами жесткости по бокам. а внутри трубы монтирован ствол. прочно соединенный с теряемым башмаком и не доведенный до верха трубы на 5 - 0 0 см Внутренний диаметр стакана больше наружного диаметра трубы на 0 -2 см Кроме того. окрылки снабжены односторонними от оси стакана скосами.После погружения инвентарную трубу извлекают из грунта. а в образовавшуюся в нем полость засыпают вначале крупнокусковые материалы 0 щебень. гравий. галька) с тщательным и сильным послойным уплотнением грунта. а затем мелкозернистый песок также с послойным уплотнением грунта.Сопоставительный с прототипом анализ показывает. что предлагаемое устройство отличается в выполнении башмака в виде стакана с окрылками и ребрами жесткости. а также тем. что внутри трубы монтирован ствол. прочно соединенный с башмаком и не доведенный до верха трубы на 5 -0 0 см. Кроме того. внутренний диаметр стакана вь 1 полнен больше наружного диаметра трубы на 0 -2 см. а также снабжение окрылков односторонними скосамиТаким образом. указанные признаки являются новыми и достаточными для получения положительного эффекта и решения поставленных задач снижения материалоемкости и обеспечения возможности работы на знакопеременные вертикальные нагрузки). что позволяет считать их существенными При этом работоспособность устройства очевидна.Сравнение заявляемого объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки. дискредитирующие новизну заявленного устройстваСУЩНОСТЬ предлагаемого устройства ПОЯСНЯСТСЯ ЧСРТСЖЗМИ. ГДС на фИГ) 0 ИЗОбРЗЖСНобщий вид анкерной сваи. погруженной в грунт. продольный разрез на фиг 2 - поперечный разрез на фиг. 0 на фиг 7 - общий вид анкерной сваи в процессе эксплуатации. продольный разрезАнкерная свая ) фиг 0 ) содержит погруженную в грунт инвентарную трубу 0 с теряемь 1 м башмаком 2 . Башмак 2 одет на трубу 0 и выполнен в виде стакана 7 с окрь 1 лками 0 в верхней части и ребрами жесткости 5 по бокам Внутри трубы 0 монтирован ствол 0. прочно соединенный на сварке с башмаком 2 и не доведенный до верха трубы 0 на 5 -0 0 см. Внутренний диаметр стакана 7 выполнен больше наружного диаметра трубы на 0 -2 см. Окрылки) снабжены односторонними от оси стакана 7 скосами 7 .На первом этапе анкерную сваю погружают в грунт до проектной отметки обычными способами )забивкой. вибрацией. вдавливанием) в показанном на фиг. 0 . 2 виде. При этом инвентарная труба 0 нужна только для погружения башмака 2 . Далее инвентарную трубу 0 извлекают из скважины и используют повторноНа втором этапе 0 фиг. 7 ) в пазухи скважины засыпается порция крупнокускового материала )щебня. гальки. гравия. валунов) и производится его тщательное и сильное трамбование. возможно даже при помощи инвентарной трубы При этом окрылки 0 стакана 7 башмака 2 раскрываются в стороны благодаря распору крупнокускового материала. Затем может засыпаться вторая и последующие порции крупнокускового материала с послойным его уплотнением. Возможно приложение выдергивающей нагрузки к стволу 0 . При этом. благодаря скосам 7 . окрылки 0 дальше раскрываются в грунт вплоть до полного контакта с ребрами жесткости 5. После этого производиться послойная засыпка пазух скважины мелкозернистым материалом 0 песком) с послойным его уплотнением. Слои чередуются через 2 0 -0 0 см для обеспечения возможности уплотнения грунта обычными способами трамбовками. глубинными и поверхностными вибраторамиНа заключительном этапе производиться загрузка анкерной сваи за ствол вь 1 дергивающей или вдавливающей нагрузкойКонструкция анкерной сваи проста существенно менее металлоемка так как ствол выполняется тонким из расчета его прочности по материалу. обладает повышенной несу щей способностью Технология производства работ - традиционная Свая может работать как на выдергивающие. так и на вдавливающие нагрузки.02 Конструкции анкерных устройств и приспособлений с опорными лопастями/Спиридонов В.В Пчелин В.Н Чернюк В.П 77 Обзорная информация Строительство предприятий нефтяной и газовой промышленностиЙ Серия Механизация строительст 1. Технология строительного производства Учебник для вузов 7 Под ред Бадьина ГМ .Национальный Центр Интеллектуальной собственности. 2 2 0 0 3 4 . г Минск. ул Козлова. 2 0 .
