Анкерное устройство

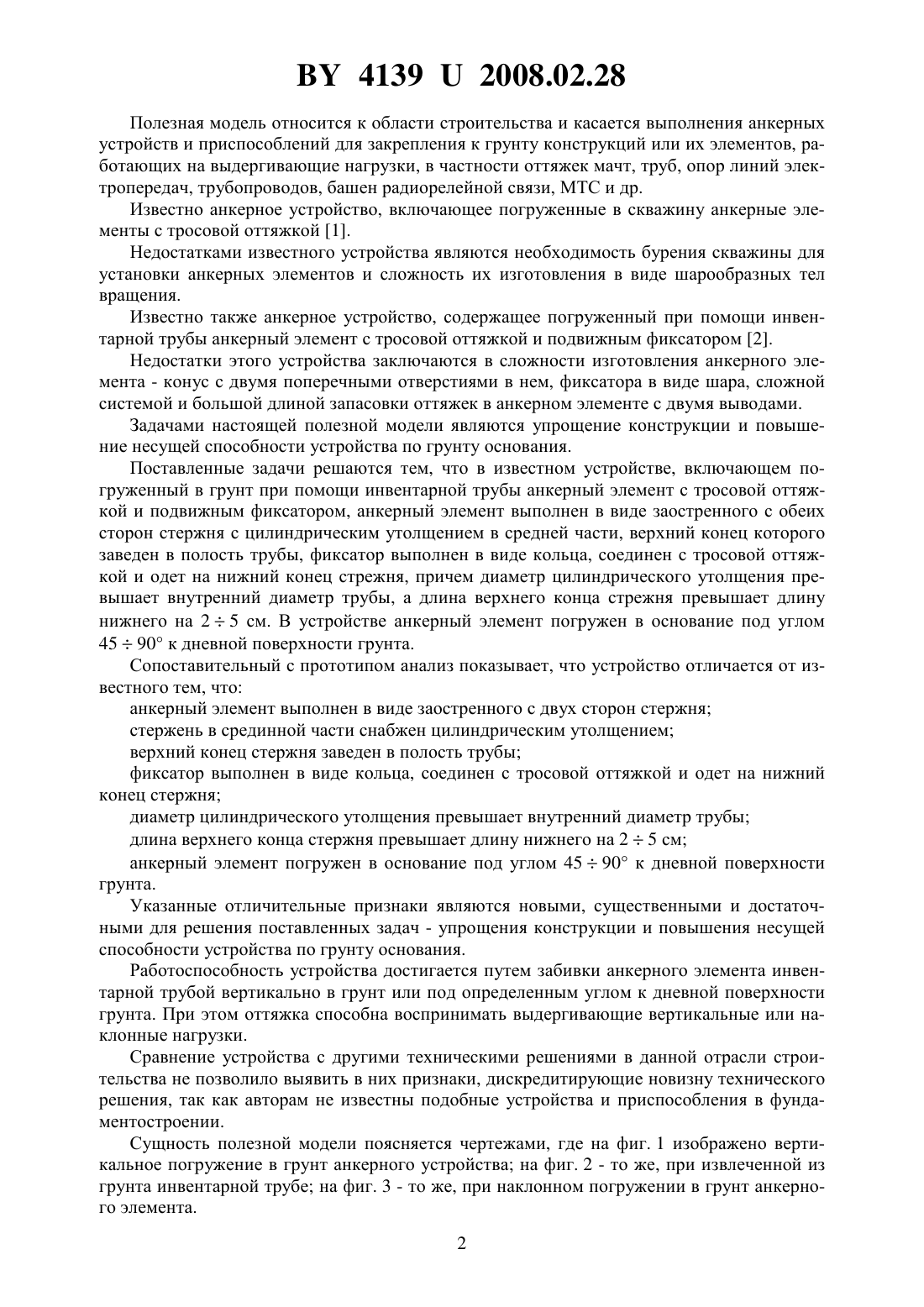

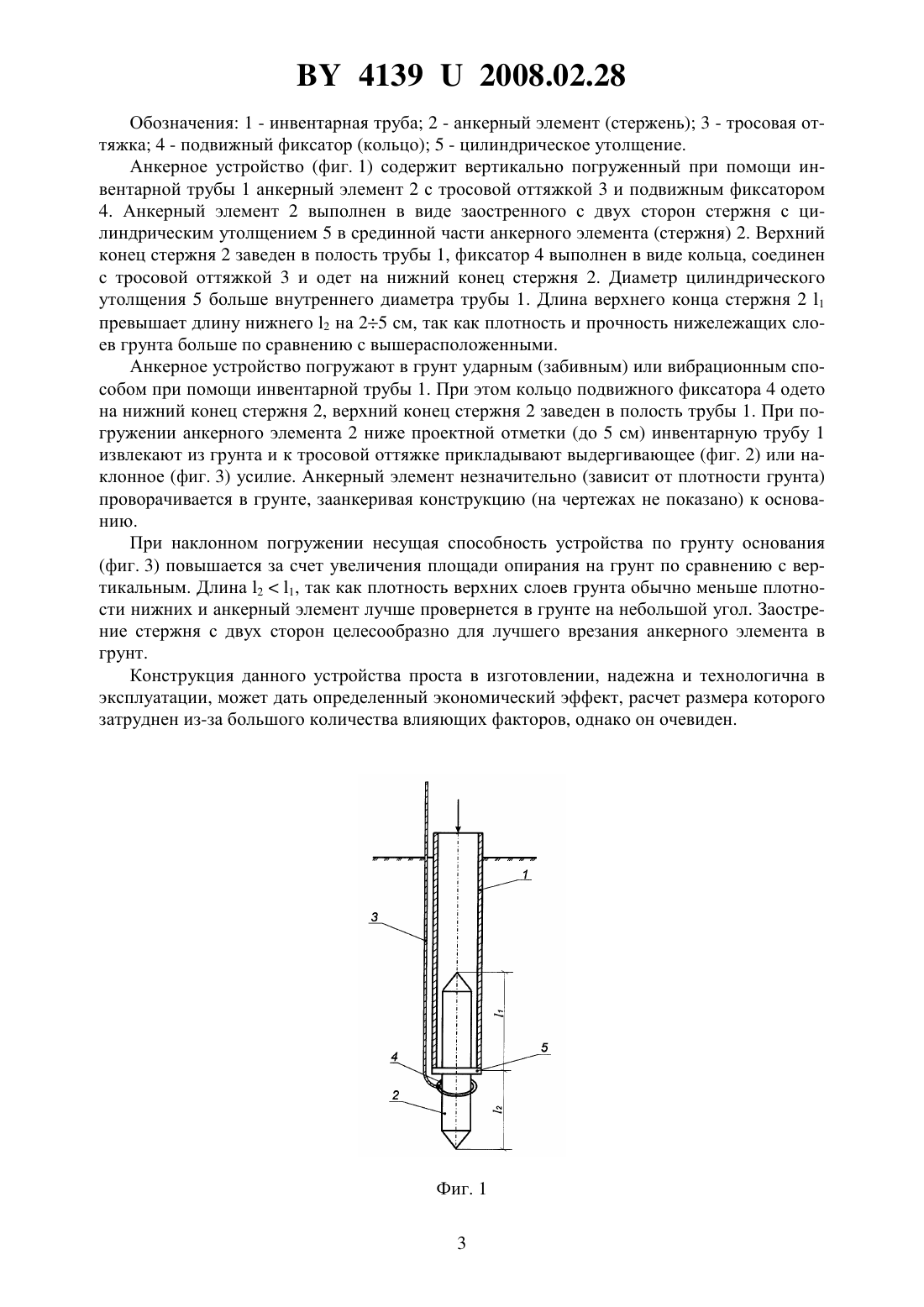

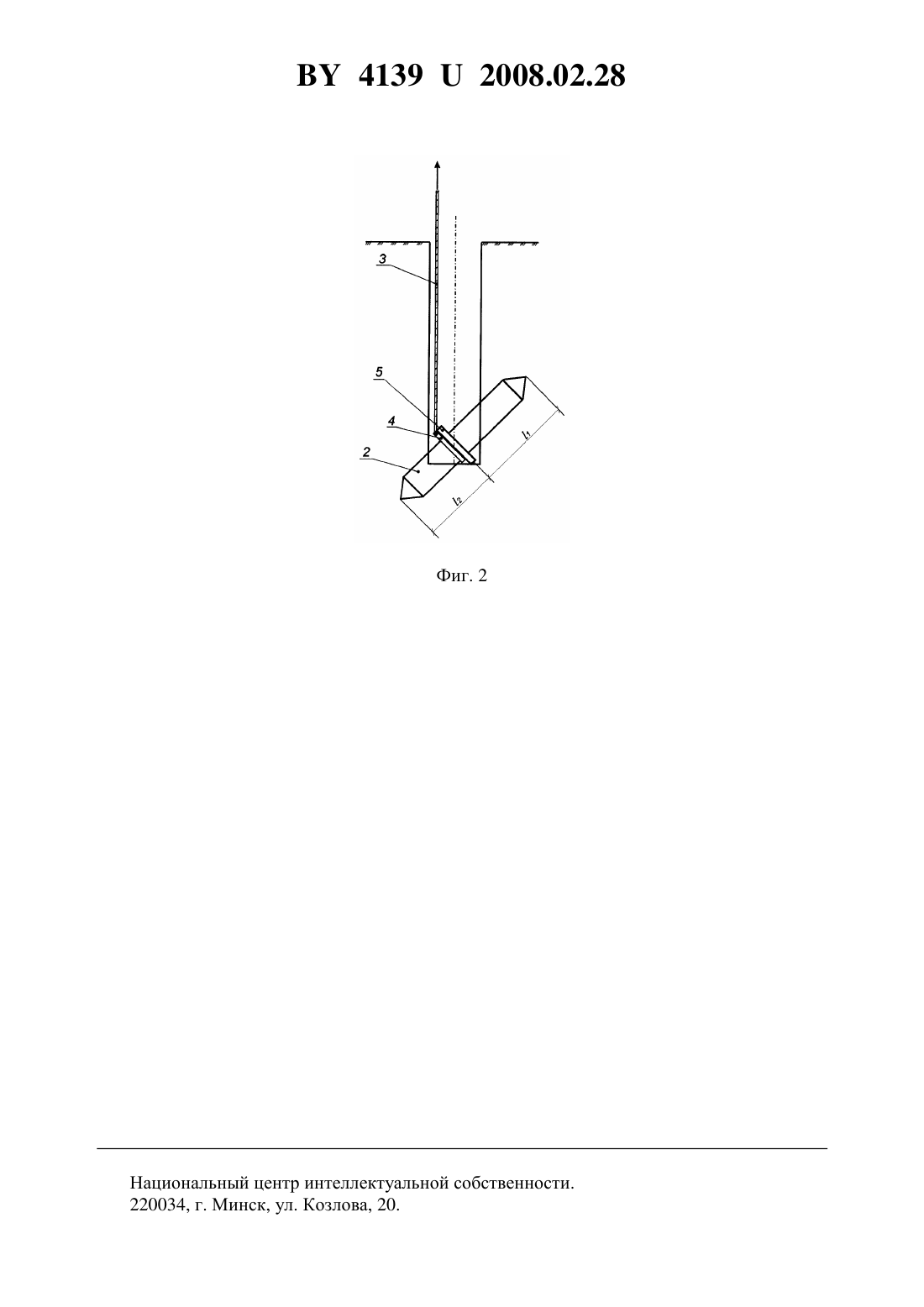

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Лукша Владимир Валентинович Надеина Надежда Григорьевна(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) 1. Анкерное устройство, включающее погруженный при помощи инвентарной трубы анкерный элемент с тросовой оттяжкой и подвижным фиксатором, отличающееся тем,что анкерный элемент выполнен в виде заостренного с обеих сторон стержня с цилиндрическим утолщением в срединной части, верхний конец которого заведен в полость трубы,фиксатор выполнен в виде кольца, соединен с тросовой оттяжкой и одет на нижний конец стержня, причем диаметр цилиндрического утолщения превышает внутренний диаметр трубы, а длина верхнего конца стержня превышает длину нижнего на 25 см. 2. Устройство по п. 1, отличающееся тем, что анкерный элемент погружен в основание под углом 4590 к дневной поверхности грунта.(56) 1. Патент РБ на полезную модель 2294, МПК 02 5/80, 2006 (аналог). 2. Спиридонов В.В., Пчелин В.Н., Чернюк В.П. Анкерные устройства и приспособления в строительстве Обзорная информация. Вып. 2. Линейное трубопроводное строительство Серия. - М. ВНИИПКтехоргнефтегазстрой, 1986. - С. 24, рис. 11.2 (прототип). 41392008.02.28 Полезная модель относится к области строительства и касается выполнения анкерных устройств и приспособлений для закрепления к грунту конструкций или их элементов, работающих на выдергивающие нагрузки, в частности оттяжек мачт, труб, опор линий электропередач, трубопроводов, башен радиорелейной связи, МТС и др. Известно анкерное устройство, включающее погруженные в скважину анкерные элементы с тросовой оттяжкой 1. Недостатками известного устройства являются необходимость бурения скважины для установки анкерных элементов и сложность их изготовления в виде шарообразных тел вращения. Известно также анкерное устройство, содержащее погруженный при помощи инвентарной трубы анкерный элемент с тросовой оттяжкой и подвижным фиксатором 2. Недостатки этого устройства заключаются в сложности изготовления анкерного элемента - конус с двумя поперечными отверстиями в нем, фиксатора в виде шара, сложной системой и большой длиной запасовки оттяжек в анкерном элементе с двумя выводами. Задачами настоящей полезной модели являются упрощение конструкции и повышение несущей способности устройства по грунту основания. Поставленные задачи решаются тем, что в известном устройстве, включающем погруженный в грунт при помощи инвентарной трубы анкерный элемент с тросовой оттяжкой и подвижным фиксатором, анкерный элемент выполнен в виде заостренного с обеих сторон стержня с цилиндрическим утолщением в средней части, верхний конец которого заведен в полость трубы, фиксатор выполнен в виде кольца, соединен с тросовой оттяжкой и одет на нижний конец стрежня, причем диаметр цилиндрического утолщения превышает внутренний диаметр трубы, а длина верхнего конца стрежня превышает длину нижнего на 25 см. В устройстве анкерный элемент погружен в основание под углом 4590 к дневной поверхности грунта. Сопоставительный с прототипом анализ показывает, что устройство отличается от известного тем, что анкерный элемент выполнен в виде заостренного с двух сторон стержня стержень в срединной части снабжен цилиндрическим утолщением верхний конец стержня заведен в полость трубы фиксатор выполнен в виде кольца, соединен с тросовой оттяжкой и одет на нижний конец стержня диаметр цилиндрического утолщения превышает внутренний диаметр трубы длина верхнего конца стержня превышает длину нижнего на 25 см анкерный элемент погружен в основание под углом 4590 к дневной поверхности грунта. Указанные отличительные признаки являются новыми, существенными и достаточными для решения поставленных задач - упрощения конструкции и повышения несущей способности устройства по грунту основания. Работоспособность устройства достигается путем забивки анкерного элемента инвентарной трубой вертикально в грунт или под определенным углом к дневной поверхности грунта. При этом оттяжка способна воспринимать выдергивающие вертикальные или наклонные нагрузки. Сравнение устройства с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения, так как авторам не известны подобные устройства и приспособления в фундаментостроении. Сущность полезной модели поясняется чертежами, где на фиг. 1 изображено вертикальное погружение в грунт анкерного устройства на фиг. 2 - то же, при извлеченной из грунта инвентарной трубе на фиг. 3 - то же, при наклонном погружении в грунт анкерного элемента. 2 41392008.02.28 Обозначения 1 - инвентарная труба 2 - анкерный элемент (стержень) 3 - тросовая оттяжка 4 - подвижный фиксатор (кольцо) 5 - цилиндрическое утолщение. Анкерное устройство (фиг. 1) содержит вертикально погруженный при помощи инвентарной трубы 1 анкерный элемент 2 с тросовой оттяжкой 3 и подвижным фиксатором 4. Анкерный элемент 2 выполнен в виде заостренного с двух сторон стержня с цилиндрическим утолщением 5 в срединной части анкерного элемента (стержня) 2. Верхний конец стержня 2 заведен в полость трубы 1, фиксатор 4 выполнен в виде кольца, соединен с тросовой оттяжкой 3 и одет на нижний конец стержня 2. Диаметр цилиндрического утолщения 5 больше внутреннего диаметра трубы 1. Длина верхнего конца стержня 2 1 превышает длину нижнего 2 на 25 см, так как плотность и прочность нижележащих слоев грунта больше по сравнению с вышерасположенными. Анкерное устройство погружают в грунт ударным (забивным) или вибрационным способом при помощи инвентарной трубы 1. При этом кольцо подвижного фиксатора 4 одето на нижний конец стержня 2, верхний конец стержня 2 заведен в полость трубы 1. При погружении анкерного элемента 2 ниже проектной отметки (до 5 см) инвентарную трубу 1 извлекают из грунта и к тросовой оттяжке прикладывают выдергивающее (фиг. 2) или наклонное (фиг. 3) усилие. Анкерный элемент незначительно (зависит от плотности грунта) проворачивается в грунте, заанкеривая конструкцию (на чертежах не показано) к основанию. При наклонном погружении несущая способность устройства по грунту основания(фиг. 3) повышается за счет увеличения площади опирания на грунт по сравнению с вертикальным. Длина 21, так как плотность верхних слоев грунта обычно меньше плотности нижних и анкерный элемент лучше провернется в грунте на небольшой угол. Заострение стержня с двух сторон целесообразно для лучшего врезания анкерного элемента в грунт. Конструкция данного устройства проста в изготовлении, надежна и технологична в эксплуатации, может дать определенный экономический эффект, расчет размера которого затруднен из-за большого количества влияющих факторов, однако он очевиден. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
