Устройство для взвешивания скота

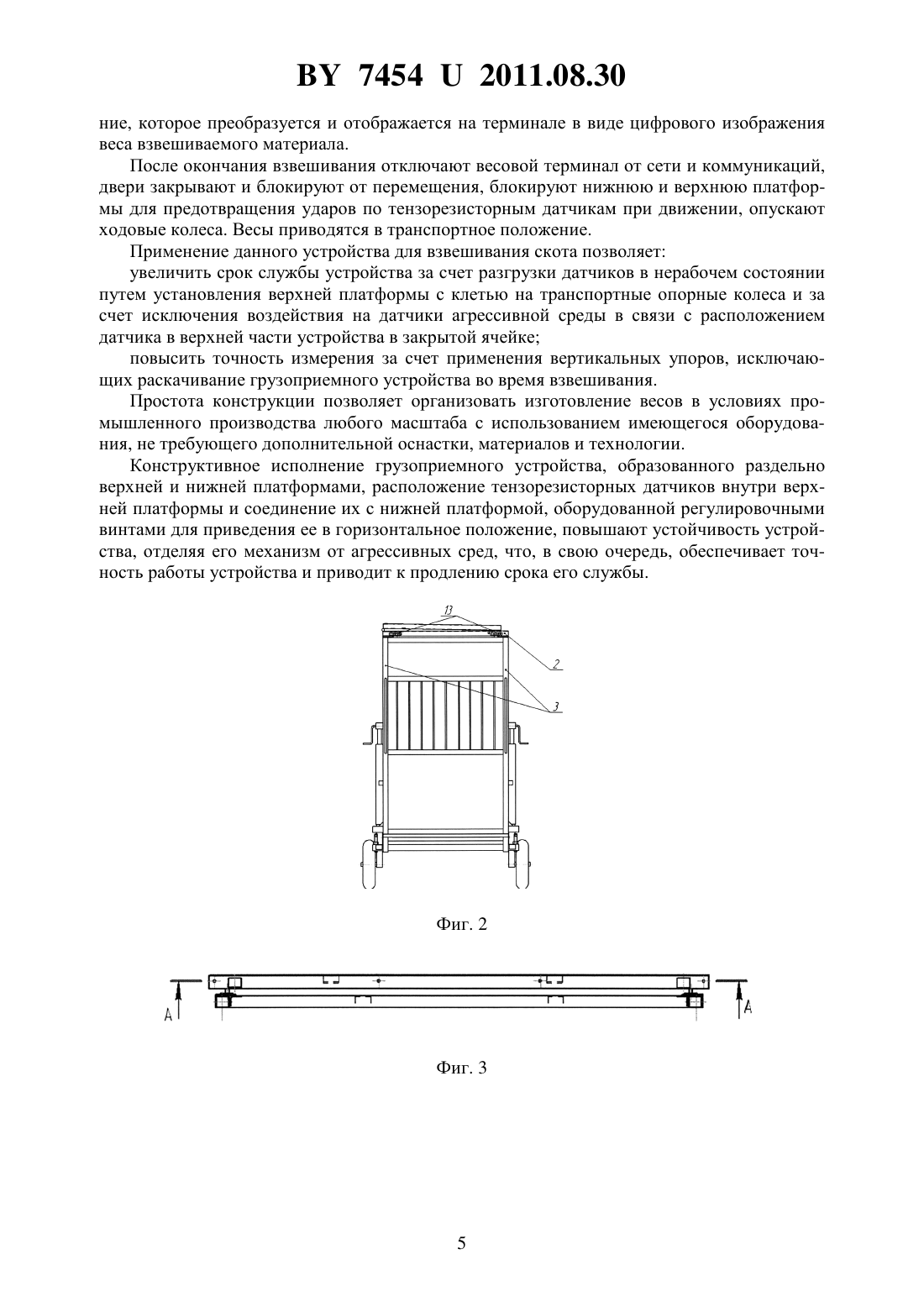

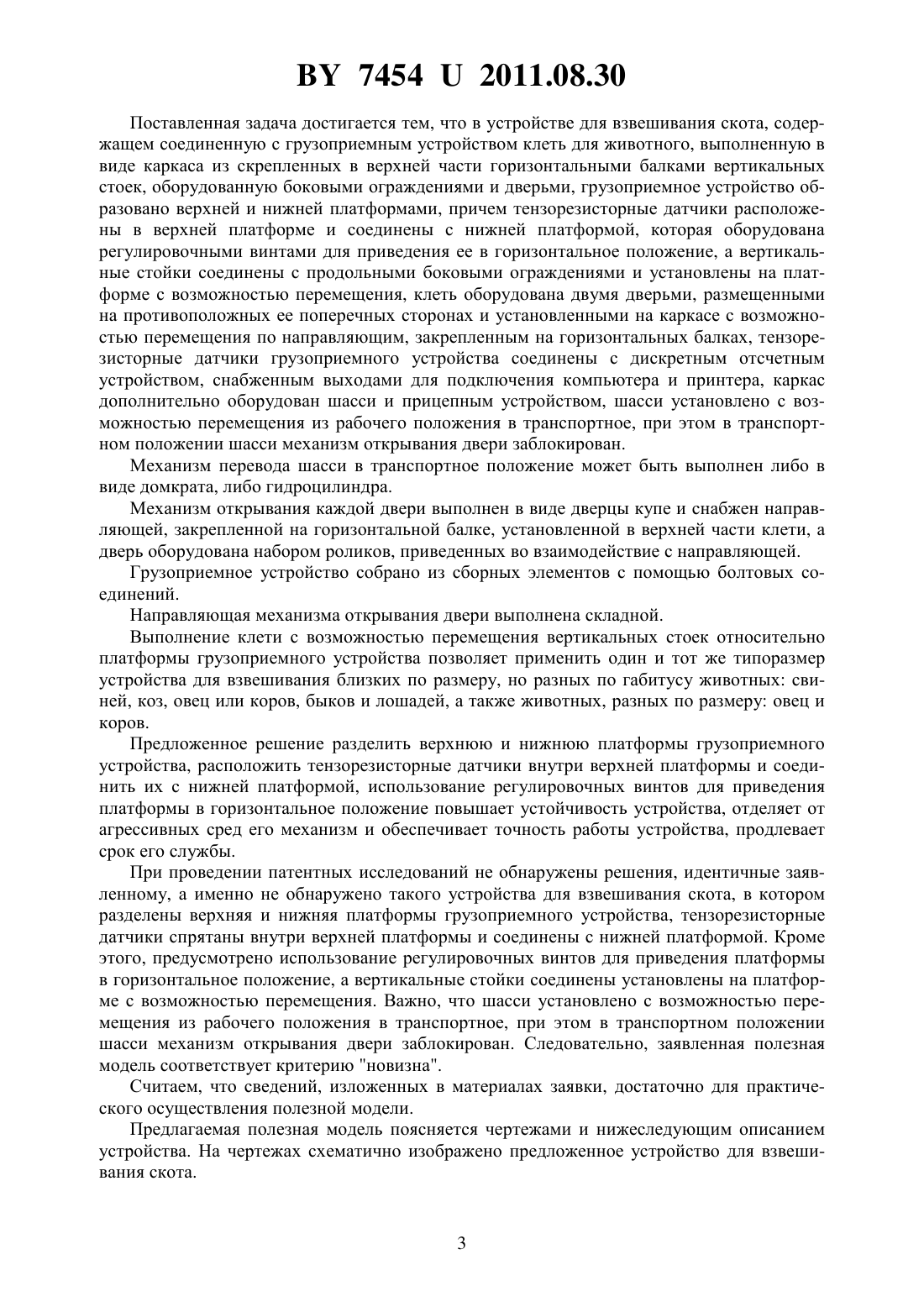

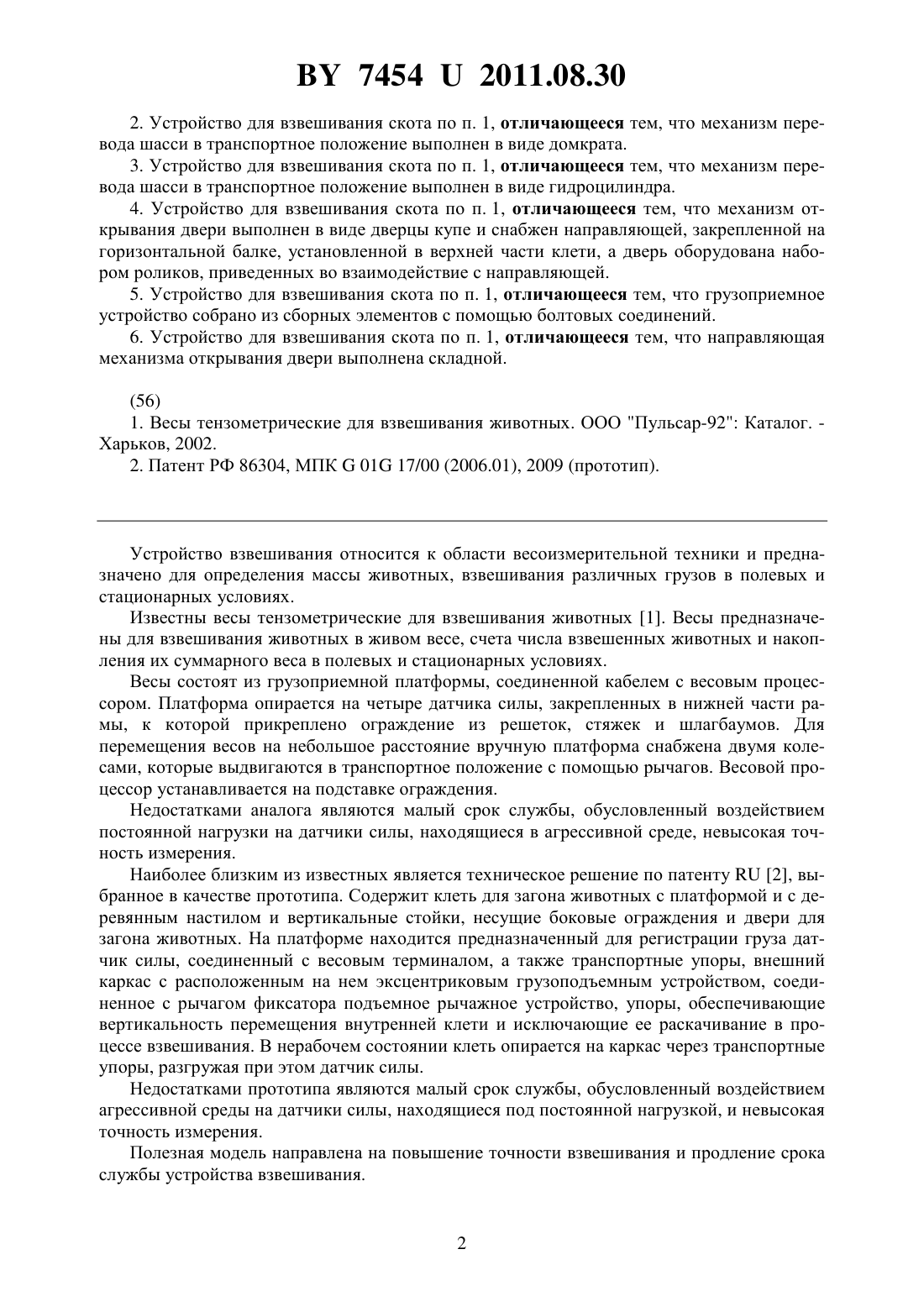

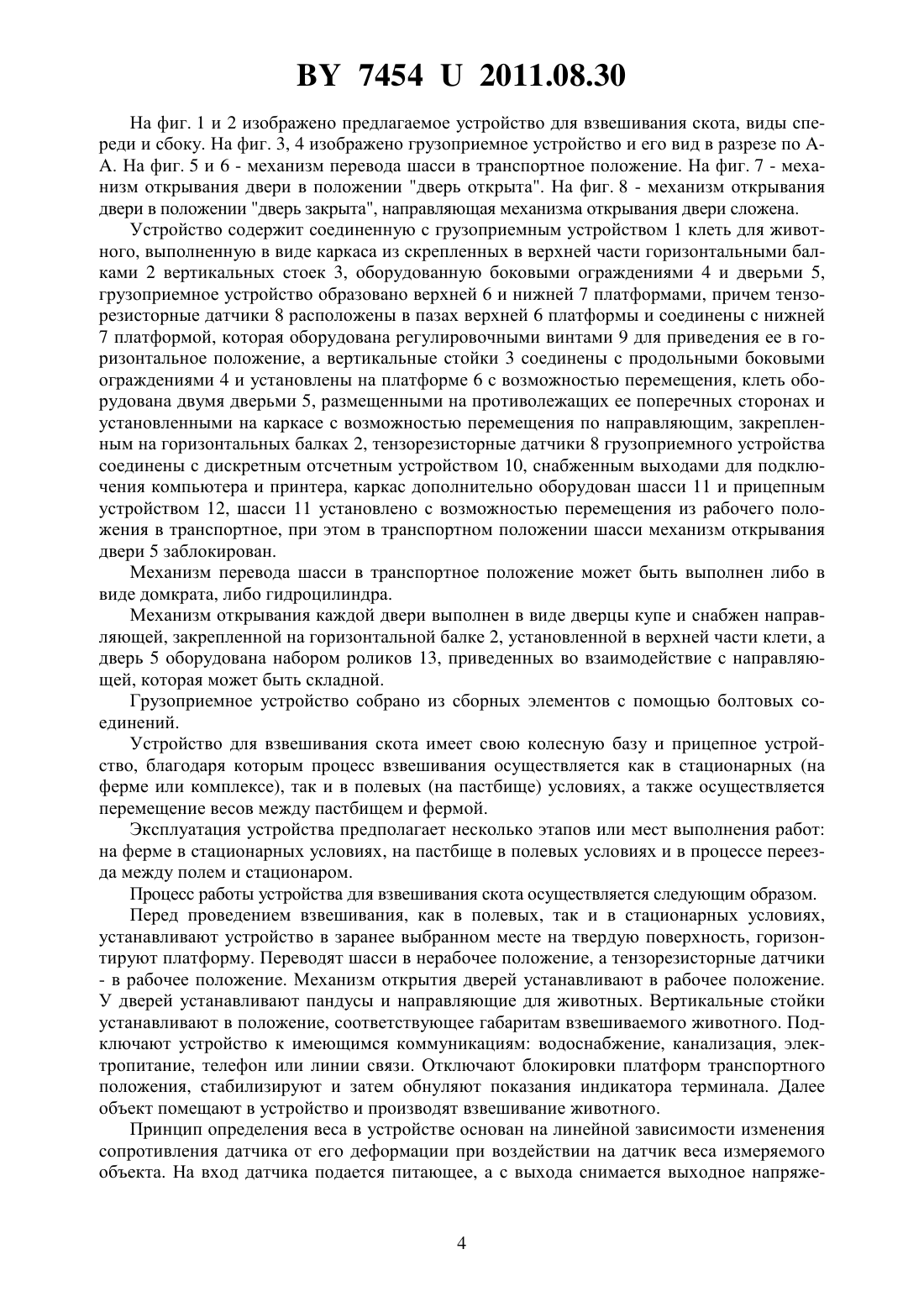

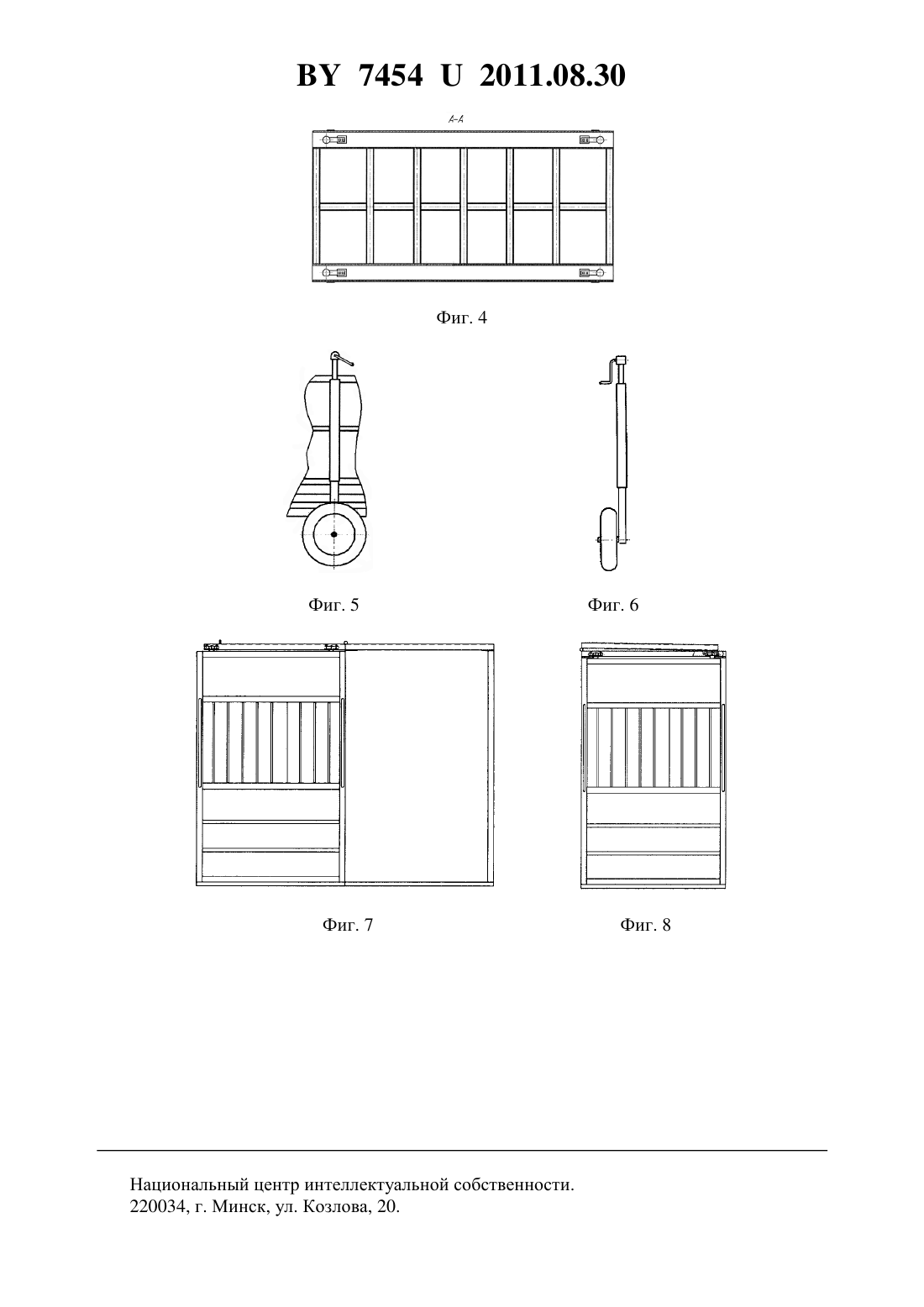

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ВЗВЕШИВАНИЯ СКОТА(71) Заявитель Частное унитарное производственно-торговое предприятие Номинал(72) Автор Малашеня Виктор Михайлович(73) Патентообладатель Частное унитарное производственно-торговое предприятие Номинал(57) 1. Устройство для взвешивания скота, содержащее соединенную с грузоприемным устройством клеть для животного, выполненную в виде каркаса из скрепленных в верхней части горизонтальными балками вертикальных стоек, оборудованную боковыми ограждениями и дверьми, отличающееся тем, что грузоприемное устройство образовано верхней и нижней платформами, причем тензорезисторные датчики расположены в верхней платформе и соединены с нижней платформой, которая оборудована регулировочными винтами для приведения ее в горизонтальное положение, а вертикальные стойки соединены с продольными боковыми ограждениями и установлены на платформе с возможностью перемещения, клеть оборудована двумя дверьми, размещенными на противоположных ее поперечных сторонах и установленными на каркасе с возможностью перемещения по направляющим, закрепленным на горизонтальных балках, тензорезисторные датчики грузоприемного устройства соединены с дискретным отсчетным устройством, снабженным выходами для подключения компьютера и принтера, каркас дополнительно оборудован шасси и прицепным устройством, шасси установлено с возможностью перемещения из рабочего положения в транспортное, при этом в транспортном положении шасси механизм открывания двери заблокирован. 74542011.08.30 2. Устройство для взвешивания скота по п. 1, отличающееся тем, что механизм перевода шасси в транспортное положение выполнен в виде домкрата. 3. Устройство для взвешивания скота по п. 1, отличающееся тем, что механизм перевода шасси в транспортное положение выполнен в виде гидроцилиндра. 4. Устройство для взвешивания скота по п. 1, отличающееся тем, что механизм открывания двери выполнен в виде дверцы купе и снабжен направляющей, закрепленной на горизонтальной балке, установленной в верхней части клети, а дверь оборудована набором роликов, приведенных во взаимодействие с направляющей. 5. Устройство для взвешивания скота по п. 1, отличающееся тем, что грузоприемное устройство собрано из сборных элементов с помощью болтовых соединений. 6. Устройство для взвешивания скота по п. 1, отличающееся тем, что направляющая механизма открывания двери выполнена складной.(56) 1. Весы тензометрические для взвешивания животных. ООО Пульсар-92 Каталог. Харьков, 2002. 2. Патент РФ 86304, МПК 01 17/00 (2006.01), 2009 (прототип). Устройство взвешивания относится к области весоизмерительной техники и предназначено для определения массы животных, взвешивания различных грузов в полевых и стационарных условиях. Известны весы тензометрические для взвешивания животных 1. Весы предназначены для взвешивания животных в живом весе, счета числа взвешенных животных и накопления их суммарного веса в полевых и стационарных условиях. Весы состоят из грузоприемной платформы, соединенной кабелем с весовым процессором. Платформа опирается на четыре датчика силы, закрепленных в нижней части рамы, к которой прикреплено ограждение из решеток, стяжек и шлагбаумов. Для перемещения весов на небольшое расстояние вручную платформа снабжена двумя колесами, которые выдвигаются в транспортное положение с помощью рычагов. Весовой процессор устанавливается на подставке ограждения. Недостатками аналога являются малый срок службы, обусловленный воздействием постоянной нагрузки на датчики силы, находящиеся в агрессивной среде, невысокая точность измерения. Наиболее близким из известных является техническое решение по патенту 2, выбранное в качестве прототипа. Содержит клеть для загона животных с платформой и с деревянным настилом и вертикальные стойки, несущие боковые ограждения и двери для загона животных. На платформе находится предназначенный для регистрации груза датчик силы, соединенный с весовым терминалом, а также транспортные упоры, внешний каркас с расположенным на нем эксцентриковым грузоподъемным устройством, соединенное с рычагом фиксатора подъемное рычажное устройство, упоры, обеспечивающие вертикальность перемещения внутренней клети и исключающие ее раскачивание в процессе взвешивания. В нерабочем состоянии клеть опирается на каркас через транспортные упоры, разгружая при этом датчик силы. Недостатками прототипа являются малый срок службы, обусловленный воздействием агрессивной среды на датчики силы, находящиеся под постоянной нагрузкой, и невысокая точность измерения. Полезная модель направлена на повышение точности взвешивания и продление срока службы устройства взвешивания. 74542011.08.30 Поставленная задача достигается тем, что в устройстве для взвешивания скота, содержащем соединенную с грузоприемным устройством клеть для животного, выполненную в виде каркаса из скрепленных в верхней части горизонтальными балками вертикальных стоек, оборудованную боковыми ограждениями и дверьми, грузоприемное устройство образовано верхней и нижней платформами, причем тензорезисторные датчики расположены в верхней платформе и соединены с нижней платформой, которая оборудована регулировочными винтами для приведения ее в горизонтальное положение, а вертикальные стойки соединены с продольными боковыми ограждениями и установлены на платформе с возможностью перемещения, клеть оборудована двумя дверьми, размещенными на противоположных ее поперечных сторонах и установленными на каркасе с возможностью перемещения по направляющим, закрепленным на горизонтальных балках, тензорезисторные датчики грузоприемного устройства соединены с дискретным отсчетным устройством, снабженным выходами для подключения компьютера и принтера, каркас дополнительно оборудован шасси и прицепным устройством, шасси установлено с возможностью перемещения из рабочего положения в транспортное, при этом в транспортном положении шасси механизм открывания двери заблокирован. Механизм перевода шасси в транспортное положение может быть выполнен либо в виде домкрата, либо гидроцилиндра. Механизм открывания каждой двери выполнен в виде дверцы купе и снабжен направляющей, закрепленной на горизонтальной балке, установленной в верхней части клети, а дверь оборудована набором роликов, приведенных во взаимодействие с направляющей. Грузоприемное устройство собрано из сборных элементов с помощью болтовых соединений. Направляющая механизма открывания двери выполнена складной. Выполнение клети с возможностью перемещения вертикальных стоек относительно платформы грузоприемного устройства позволяет применить один и тот же типоразмер устройства для взвешивания близких по размеру, но разных по габитусу животных свиней, коз, овец или коров, быков и лошадей, а также животных, разных по размеру овец и коров. Предложенное решение разделить верхнюю и нижнюю платформы грузоприемного устройства, расположить тензорезисторные датчики внутри верхней платформы и соединить их с нижней платформой, использование регулировочных винтов для приведения платформы в горизонтальное положение повышает устойчивость устройства, отделяет от агрессивных сред его механизм и обеспечивает точность работы устройства, продлевает срок его службы. При проведении патентных исследований не обнаружены решения, идентичные заявленному, а именно не обнаружено такого устройства для взвешивания скота, в котором разделены верхняя и нижняя платформы грузоприемного устройства, тензорезисторные датчики спрятаны внутри верхней платформы и соединены с нижней платформой. Кроме этого, предусмотрено использование регулировочных винтов для приведения платформы в горизонтальное положение, а вертикальные стойки соединены установлены на платформе с возможностью перемещения. Важно, что шасси установлено с возможностью перемещения из рабочего положения в транспортное, при этом в транспортном положении шасси механизм открывания двери заблокирован. Следовательно, заявленная полезная модель соответствует критерию новизна. Считаем, что сведений, изложенных в материалах заявки, достаточно для практического осуществления полезной модели. Предлагаемая полезная модель поясняется чертежами и нижеследующим описанием устройства. На чертежах схематично изображено предложенное устройство для взвешивания скота. 74542011.08.30 На фиг. 1 и 2 изображено предлагаемое устройство для взвешивания скота, виды спереди и сбоку. На фиг. 3, 4 изображено грузоприемное устройство и его вид в разрезе по . На фиг. 5 и 6 - механизм перевода шасси в транспортное положение. На фиг. 7 - механизм открывания двери в положении дверь открыта. На фиг. 8 - механизм открывания двери в положении дверь закрыта, направляющая механизма открывания двери сложена. Устройство содержит соединенную с грузоприемным устройством 1 клеть для животного, выполненную в виде каркаса из скрепленных в верхней части горизонтальными балками 2 вертикальных стоек 3, оборудованную боковыми ограждениями 4 и дверьми 5,грузоприемное устройство образовано верхней 6 и нижней 7 платформами, причем тензорезисторные датчики 8 расположены в пазах верхней 6 платформы и соединены с нижней 7 платформой, которая оборудована регулировочными винтами 9 для приведения ее в горизонтальное положение, а вертикальные стойки 3 соединены с продольными боковыми ограждениями 4 и установлены на платформе 6 с возможностью перемещения, клеть оборудована двумя дверьми 5, размещенными на противолежащих ее поперечных сторонах и установленными на каркасе с возможностью перемещения по направляющим, закрепленным на горизонтальных балках 2, тензорезисторные датчики 8 грузоприемного устройства соединены с дискретным отсчетным устройством 10, снабженным выходами для подключения компьютера и принтера, каркас дополнительно оборудован шасси 11 и прицепным устройством 12, шасси 11 установлено с возможностью перемещения из рабочего положения в транспортное, при этом в транспортном положении шасси механизм открывания двери 5 заблокирован. Механизм перевода шасси в транспортное положение может быть выполнен либо в виде домкрата, либо гидроцилиндра. Механизм открывания каждой двери выполнен в виде дверцы купе и снабжен направляющей, закрепленной на горизонтальной балке 2, установленной в верхней части клети, а дверь 5 оборудована набором роликов 13, приведенных во взаимодействие с направляющей, которая может быть складной. Грузоприемное устройство собрано из сборных элементов с помощью болтовых соединений. Устройство для взвешивания скота имеет свою колесную базу и прицепное устройство, благодаря которым процесс взвешивания осуществляется как в стационарных (на ферме или комплексе), так и в полевых (на пастбище) условиях, а также осуществляется перемещение весов между пастбищем и фермой. Эксплуатация устройства предполагает несколько этапов или мест выполнения работ на ферме в стационарных условиях, на пастбище в полевых условиях и в процессе переезда между полем и стационаром. Процесс работы устройства для взвешивания скота осуществляется следующим образом. Перед проведением взвешивания, как в полевых, так и в стационарных условиях,устанавливают устройство в заранее выбранном месте на твердую поверхность, горизонтируют платформу. Переводят шасси в нерабочее положение, а тензорезисторные датчики- в рабочее положение. Механизм открытия дверей устанавливают в рабочее положение. У дверей устанавливают пандусы и направляющие для животных. Вертикальные стойки устанавливают в положение, соответствующее габаритам взвешиваемого животного. Подключают устройство к имеющимся коммуникациям водоснабжение, канализация, электропитание, телефон или линии связи. Отключают блокировки платформ транспортного положения, стабилизируют и затем обнуляют показания индикатора терминала. Далее объект помещают в устройство и производят взвешивание животного. Принцип определения веса в устройстве основан на линейной зависимости изменения сопротивления датчика от его деформации при воздействии на датчик веса измеряемого объекта. На вход датчика подается питающее, а с выхода снимается выходное напряже 4 74542011.08.30 ние, которое преобразуется и отображается на терминале в виде цифрового изображения веса взвешиваемого материала. После окончания взвешивания отключают весовой терминал от сети и коммуникаций,двери закрывают и блокируют от перемещения, блокируют нижнюю и верхнюю платформы для предотвращения ударов по тензорезисторным датчикам при движении, опускают ходовые колеса. Весы приводятся в транспортное положение. Применение данного устройства для взвешивания скота позволяет увеличить срок службы устройства за счет разгрузки датчиков в нерабочем состоянии путем установления верхней платформы с клетью на транспортные опорные колеса и за счет исключения воздействия на датчики агрессивной среды в связи с расположением датчика в верхней части устройства в закрытой ячейке повысить точность измерения за счет применения вертикальных упоров, исключающих раскачивание грузоприемного устройства во время взвешивания. Простота конструкции позволяет организовать изготовление весов в условиях промышленного производства любого масштаба с использованием имеющегося оборудования, не требующего дополнительной оснастки, материалов и технологии. Конструктивное исполнение грузоприемного устройства, образованного раздельно верхней и нижней платформами, расположение тензорезисторных датчиков внутри верхней платформы и соединение их с нижней платформой, оборудованной регулировочными винтами для приведения ее в горизонтальное положение, повышают устойчивость устройства, отделяя его механизм от агрессивных сред, что, в свою очередь, обеспечивает точность работы устройства и приводит к продлению срока его службы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
